Не работает печка Рено Сандеро: замена вентилятора отопителя, где находится

Устранение поломок

Чтобы устранить неисправность отопителя Рено, мы постараемся раскрыть суть каждой из них.

Воздушная пробка в системе отопления Рено может быть вызвана раннее проводимыми работами по замене антифриза. Как правило, система охлаждения автомобиля Рено Логан устроена таким образом, чтобы автоматически избавляться от воздушных карманов. Несмотря на совершенство данной конструкции, воздушные пробки все-таки появляются, как правило, в процессе ремонта системы охлаждения. Устранить воздушную пробку на Рено Logan можно одним нехитрым способом. Отсоедините оба патрубка от теплообмена салона, после чего, поочередно подсоединяя каждый патрубок, заливайте охлаждающую жидкость в бачок расширителя. После таких манипуляций антифриз должен потечь через противоположную трубку, в этот момент нужно вставить второй шланг на место. Обычно после таких действий печка греет заметно лучше.
Если на автомобиле Renault Logan не работает термостат, двигатель не набирает нужную рабочую температуру, вследствие чего охлаждающая жидкость не способна разогреть радиатор отопителя. Для решения данной проблемы достаточно поменять термостат, благо делается это нетрудно. Корпус термостата находится в нижней части головки блока возле картера КПП.

Если насос водяного контура Renault Logan работает неправильно, он не производит должного давления, охлаждающая жидкость не может поступать в радиатор печки, соответственно он не греет воздух. Данная проблема обычно приводит к перегреву двигателя, поэтому водяной насос нуждается в срочной замене. Для того, чтобы поменять водяной насос, необходимо разобрать систему газораспределительного механизма и слить заранее антифриз.
В случае, если автомобиль ранее эксплуатировался неаккуратно, а вместо антифриза в систему была залита вода, продукты коррозии вполне могут забить радиатор салонного отопителя, что в свою очередь негативно сказывается на его работе.

Чтобы произвести замену этой детали, необходимо разобрать корпус салонного отопителя, заранее освободив систему охлаждения от антифриза.

Эта неисправность может вызывать воздушные карманы в системе охлаждения. Вследствие перегрева двигателя прокладка ГБЦ может повредиться, таким образом, газы поступают в систему водоснабжения

На работающем двигателе откройте заливную горловину бачка расширителя и обратите внимание на состояние антифриза. Если в бачок поступают пузыри воздуха, это говорит о неисправности прокладки ГБЦ.
Данная проблема заключается в плохой проводимости воздуха фильтром салона Renault

Устранить эту неисправность можно, заменив данный фильтр.
Если в момент включения салонного обогревателя не поступает поток воздуха, вполне вероятно, что не работает мотор отопителя. К сожалению, ремонту данный узел не подлежит, его необходимо менять.
Регулятор оборотов напрямую связан электрической цепью с мотором вентилятора. Поэтому его стоит проверять в первую очередь. Вполне возможно, что не работает именно регулятор.
Если вышеперечисленные проблемы не коснулись вашего автомобиля, а печка по-прежнему не греет воздух, тогда стоит проверить краны радиатора. Вполне возможно, что не работают клапаны, которые пропускают антифриз к радиатору печки.

Как устроена печка автомобиля «Рено Логан»

Устройство отопления салона на «Рено Логан» располагается под торпедой в центральной части. Основными элементами конструкции являются вентилятор, заслонки для распределения воздушного потока и радиатор. Поломка той или иной детали приводит к частичной либо полной потере работоспособности узла. Если вы являетесь владельцем «Рено Логан», совсем нелишним будет понимать, как функционирует отопление салона.

Схематическое изображение печки «Рено Логан»: 5 — Распределительный блок; 6 — Радиатор отопителя; 7 — Трубопроводы отопителя; 8 — Резистор вентилятора пассажирского салона; 9 — Передний левый воздуховод для обогрева пространства для ног; 10 — Трос управления рециркуляцией воздуха; 11 — Трос управления распределением воздуха; 12 — Трос управления температурой воздуха

Воздух в автомобиль может поступать двумя способами: естественным, и с помощью вентилятора. При поступлении снаружи воздух нагревается через радиатор или проходит мимо него. Выбор того или иного режима зависит от положения заслонки, которая имеет непосредственную связь с регулятором температуры. Благодаря тому, что жидкость в системе охлаждения мотора постоянно циркулирует, воздух нагревается с помощью радиатора печки. Наличие специальных воздуховодов в центре и по бокам торпедо способствует поступлению воздуха в салон. Насколько интенсивной будет его подача, зависит от регулировок блока управления.

Расположение моторчика отопителя: 13 — Вентилятор пассажирского салона; 14 — Передний правый воздуховод обогрева пространства для ног

Что такое резистор печки и для чего служит

Если рассматривать резистор с точки зрения физики, то этот элемент в электрической цепи относится к пассивным. При этом на него возлагаются различные функции, зависящие от поставленных задач. Так, резистор может не только ограничивать ток, но также играть роль преобразователя тока в напряжение или наоборот. В конструкции автомобильного отопителя элемент используется для регулировки скорости вращения моторчика, обеспечивая распределение тока таким образом, что вентилятор имеет четыре скорости вращения.

Для регулировки скорости вращения моторчика печки используется резистор

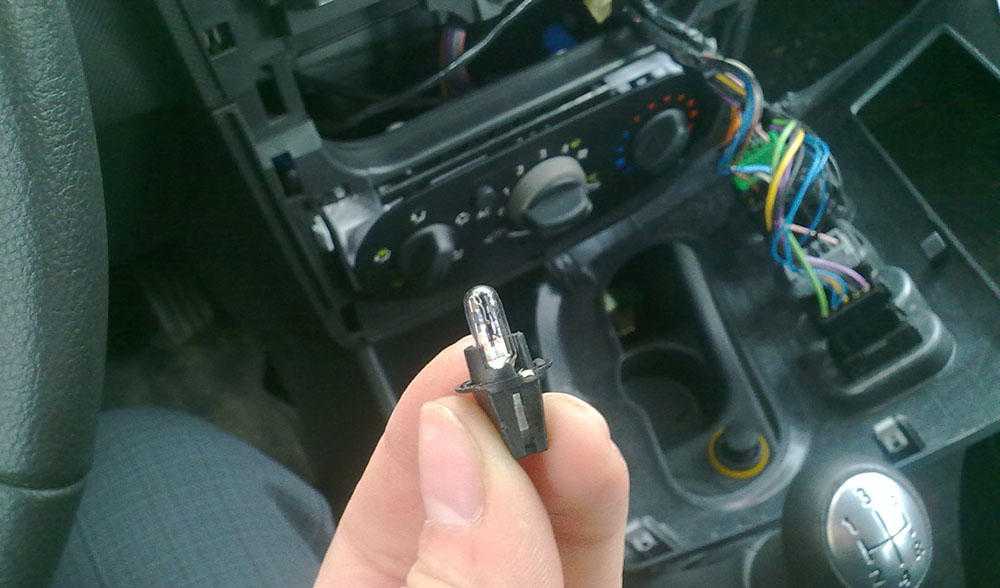

Замена лампочки

Холодно в автомобиле может быть лишь по выше описанным 2 причинам, но неприятных моментов может добавить и лампочка, которая не работает при включении обогревателя, при этом сам он функционирует исправно. В этом случае рекомендуется заменить сгоревший элемент и сделать это можно следующим способом:

Демонтируется со своего места накладка магнитолы.
Серая панель снимается посредством легкого поддевания ее отверткой.
Следует изъять кнопки, которыми осуществляется регулировка вентилятора, а также печки и обдува.
Откручиваются крепежные элементы модуля.
Модуль вдавливается внутрь, а с помощью верхней части его выталкивают на себя.
По бокам располагаются защелки, которые следует отжать. Саму же панель придется отогнуть, так как снять ее не получится.
В этом месте можно отыскать злополучную лампу. Сгоревший элемент подсветки заменяется новым. Сборка осуществляется в обратном порядке.

Причины поломки

Итак, следует перейти к рассмотрению особенностей, почему не работает печка на Renault Logan:

Засорение воздушного фильтра.
Сопротивление вышло из строя.
Неисправность предохранителя F36.
Нарушения контактов штекера.
Поломка вентиляторного переключателя.
Неправильное расположение заслонки управления воздухом и т.д.

Более детально с этими причинами ознакомимся ниже.

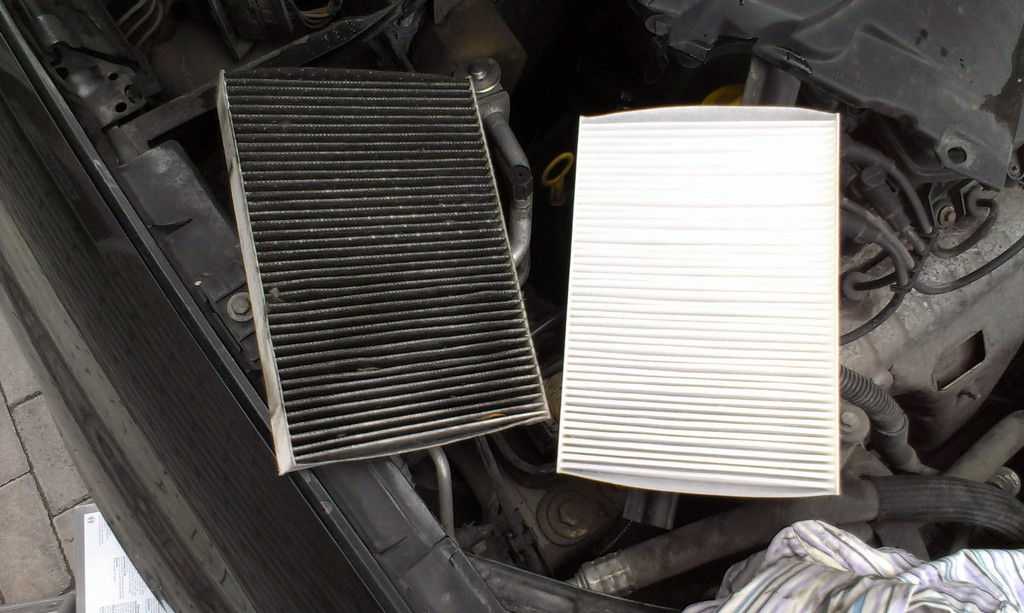

Грязный и чистый салонный фильтр

Одной их наиболее часто встречающихся на практике причин функционального выхода печки из строя является засоренный воздушный салонный фильтр. Его расположение нередко приводит к тому, что в него извне попадают разные посторонние предметы, вплоть до листьев деревьев и насекомых. Это приводит к резкому снижению потока горячего воздуха, направленного в салон. Поэтому ремонт печки опытные водители начинают, как правило, с тщательного осмотра корпуса фильтра. Он находится в салоне под низом передней панели, вблизи месторасположения левой ноги пассажира. Если фильтр и действительно забит, его очищают, выбросив все посторонние предметы и аккуратно почистив корпус изнутри.

Довольно часто на практике встречаются казусные случаи, когда отопительный вентилятор нормально работает на всех скоростях (1-й, 2-й и 3-й), кроме четвертой. В таких ситуациях причиной ненормальной работы печки Renault Logan является, как правило, сопротивление: оно вышло по разным причинам из строя и нуждается в замене новым.

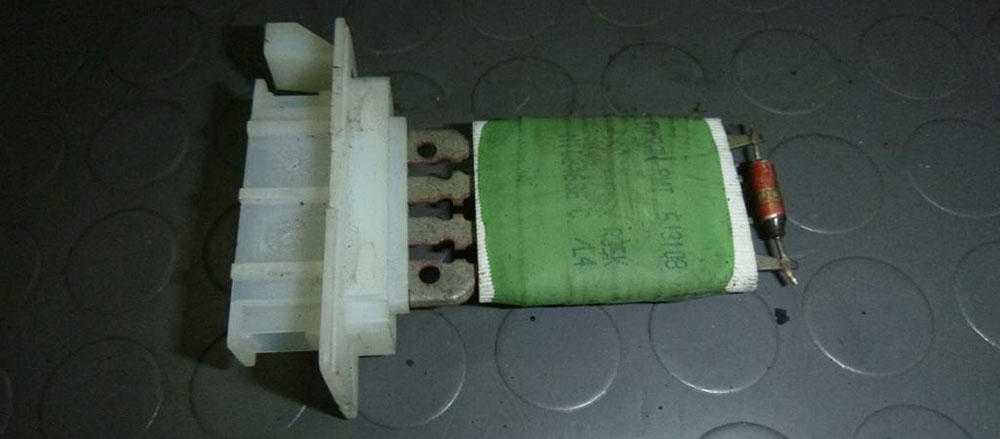

Резистор (сопротивление) печки этого авто

Если вентилятор печки вообще не хочет включаться, почти однозначным диагнозом является неисправность предохранителя F36. Скорее всего, он перегорел и должен быть заменен новым. Однако при его проверке бывает и такое, что предохранитель цел и работоспособен, а вентилятор упорно не включается. Тогда проверке подлежит вентиляторное реле: его меняют, после чего печка зачастую начинает нормально действовать в штатном режиме.

Но возможен, к сожалению, и третий вариант. Так, реле заменено, а возобновления нормальной работы печки все нет. Здесь не обойтись без проверки контактов штекера, подающего на вентиляторный двигатель напряжение. Чтобы проверить сам электродвигатель, его необходимо напрямую соединить с аккумуляторной батареей с помощью разомкнутого штекера. Если электродвигатель исправен, причина может оказаться в вентиляторном переключателе форматов работы, если же и он действует, не обойтись без снятия и проверки щеток коллектора.

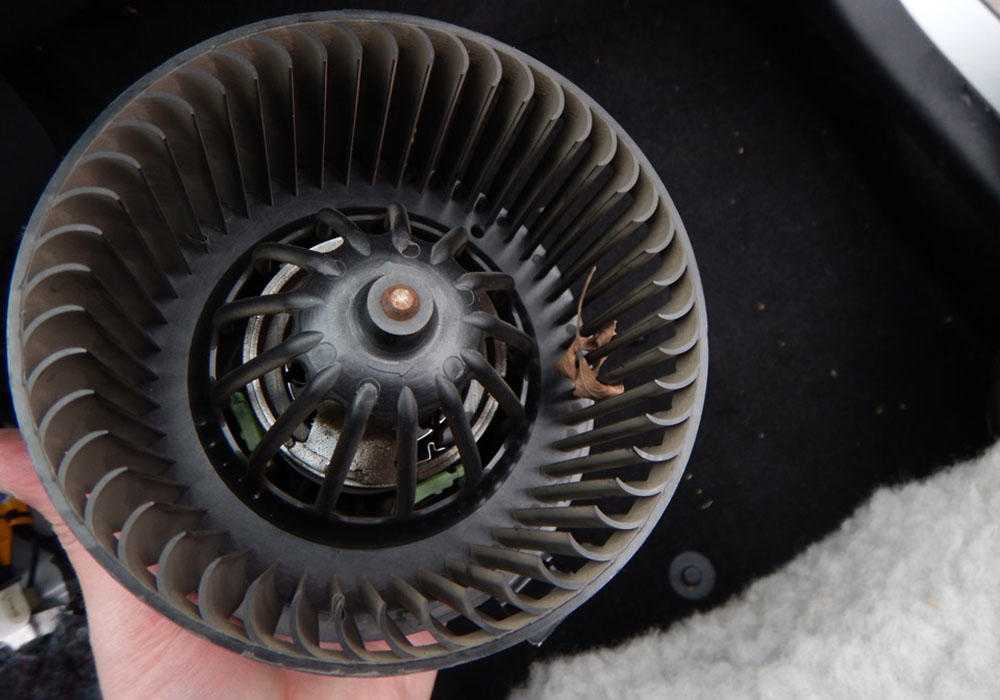

Электромотор с вентилятором

Необходимо выделить ещё одну широко распространенную причину неисправности печки автомашины Renault Logan. Практика показала, что такой причиной во многих случаях становится заслонка управления воздухом, которая блокирует поступление внутрь салона горячего воздуха. Здесь надо сразу же проверить функционирование тросового провода, заключенного в защитную оболочку белого цвета, так как, согласно статистике, в подавляющем большинстве ситуаций виновником является именно он.

Статья рассмотрела основные форматы неисправностей печки Renault Logan и алгоритмы устранения причин поломки собственными силами. Конечно, куда проще поехать к мастерам одной из надежных СТО, чтобы ремонтом занялись опытные специалисты, однако такой вариант может оказаться недешёвым. Однако если водитель самокритично поймет, что в одиночку ему с поломанной печкой не справиться, волей-неволей придется искать помощь или в напарнике-профессионале, или на той же станции техобслуживания. Удачи!

Решение других проблем

-Радиатор может функционировать, фильтр чит – а печь всё равно не греет. Если признаком неисправности является отсутствие поступления нагретого воздуха в салон, проблема может заключаться в эл. вентиляторе автомобильного отопителя или предохранителя F36.

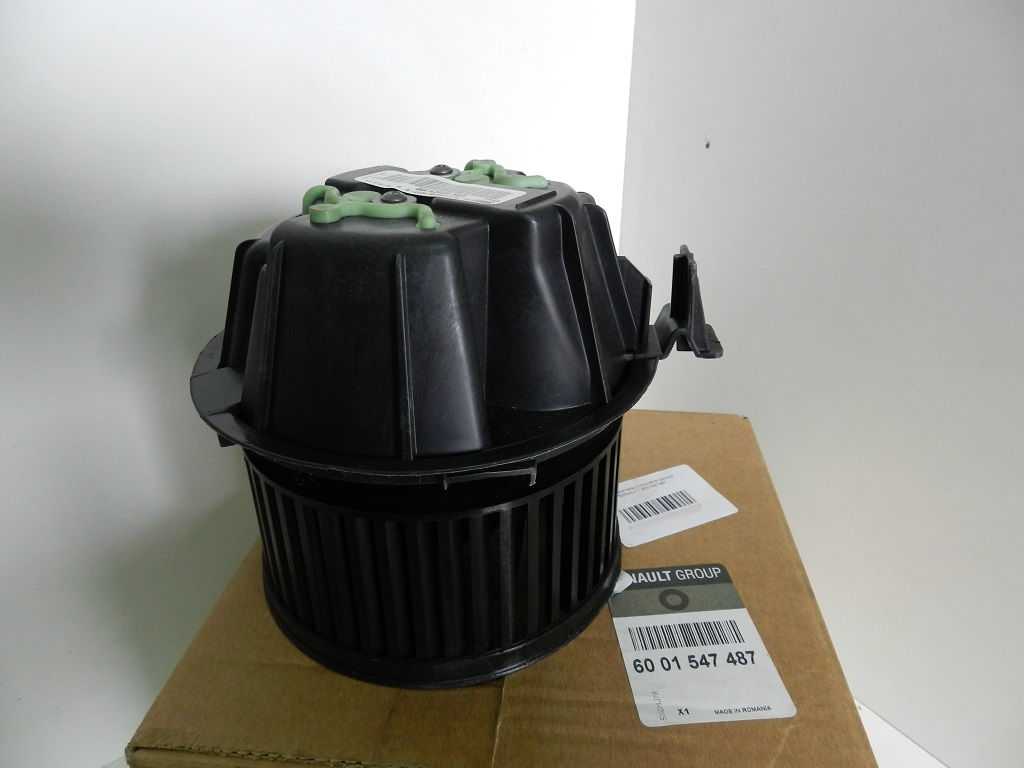

Часто поломка вентилятора (или, как его ещё называют, мотора) отопителя автопечки Renault Sandero заключается в износе щёток. Их замена не займёт много времени и выполняется при помощи обычной крестообразной отвёртки:

откручиваются винты крышки корпуса, закрывающие заменяющиеся детали;
проверяется состояние щёток и, при необходимости, производится замена.
щётки для эл. мотора отопителя можно покупать и для Рено Сандеро, и любые подходящие – главное, соблюдения сечения 4х4 мм и длины 20 мм;
после установки сборка проводится в обратном порядке.

Во время ремонта ось мотора следует смазать – иногда после этого печка работает лучше. Для этого применяется либо специальное масло ATF, либо его аналоги. В редких случаях также помогает замена предохранителя.

Но, если дело не в щётках и даже не в предохранителе, вентилятор изношен уже физически и выглядит плохо, следует провести замену всей этой детали. При покупке нового эл

мотора обращают внимание на фишку для подключения, которая должна быть такой же, как и на старом устройстве

Профилактика неисправностей отопителя

Можно снизить вероятность возникновения сбоев в работе отопительной системы, для этого необходимо предпринимать меры профилактики. Они несложные и не потребуют много времени, потому являются доступными для каждого автовладельца. Суть профилактики заключается в следующем:

регулярная замена фильтра;
использование качественного антифриза от проверенных производителей;
регулярная проверка уровня охлаждающей жидкости;
перед холодами проведение промывки всей системы специальным раствором или водой.

Это руководство по возвращению отопителя в рабочее состояние может применяться на практике лишь уверенными автомобилистами, которые имеют хотя бы малейшее представление о строении машины. При наличии сомнений лучше не трогать отопительную систему и доверить её специалисту. В противном случае, можно усугубить ситуацию и сделать печку не пригодной к ремонту.

Причины неисправностей в системе отопления

Когда в машине стало холодно, хотя печка находится в активном режиме, паниковать не стоит. Это вполне обыденная ситуация, которая происходит везде и со всеми. Нужно принять тот факт, что отопление накрылось.

Единственно правильным решением в такой ситуации является поиск причины. Всего есть несколько вариантов, почему печка вдруг стала плохо работать, либо не греть салон вовсе. Но преимущество Логана в его простоте. Машина не оснащена сложной и множественной электроникой, где можно запутаться даже бывалому автомастеру. Конструкция достаточно стандартная, бюджетная, что не мешает Рено быть надежным и долговечным автомобилем. Печка — это одно из немногочисленных слабых мест модели. Но даже когда она плохо греет, есть ряд решений для сложившейся ситуации.

Делать поспешные выводы и ставить самые страшные диагнозы не рекомендуется. Да, есть некоторые неисправности, устранить которые будет довольно проблематично и относительно затратно в финансовом плане.

Но в основном на устранение поломок требуется тратить минимум денег и свободного времени. Опять же свои преимущества проявляет не перегруженная лишними и сложными элементами конструкция автомобиля Рено Логан.

Что ж, давайте пройдемся по основным факторам, которые могут спровоцировать плохую работу салонного отопителя.

В системе сформировалась воздушная пробка, из-за которой не греется радиатор;
Проблемы с термостатом, а потому мотор не нагревает охлаждающую жидкость;
Радиатор печки забился мусором;
Присутствуют проблемы с самим двигателем;
Плохо поступает воздух;
Сломался моторчик вентилятора;
Нарушилась работа регулятора оборотов вентилятора;
Вышел из строя кран отопителя.

Вот основные причины, из-за которых печка на вашем Логане может плохо греть или не работать вовсе.

Что мы делаем дальше? Абсолютно верно. Нужно понять, как решается каждая из перечисленных проблем.

Устройство система отопления Рено Логан

Основной узел системы автомобильного отопления — теплообменник отопителя, более распространённое название — радиатор отопителя. Его назначение в нагреве воздуха, попадающего в салон автомобиля, до температуры, которую задаёт водитель или его пассажир. Нагревается радиатор благодаря циркуляции антифриза. Охлаждающая жидкость нагревается в процессе отведения тепла от работающего силового агрегата. Замкнутость системы охлаждения позволяет создавать в ней давление. Поэтому внутри может быть температура и выше 100 градусов.

Ещё один компонент системы отопления — вентилятор, работающий на электрическом приводе. Вентилятор обеспечивает поступление воздуха с улицы и регулирует этот процесс.

В системе есть заслонка регулятора температуры поступающего в салон машины из отопителя воздуха. В зависимости от угла поворота заслонки регулируется количество воздуха, проходящее сквозь тепловой обменник отопителя,и количество уличного воздуха, поступающего без попадания в теплообменник.

Также можно указать на наличие в системе заслонок распределения воздушного потока, поступающего в салон машины по воздуховодам из отопителя. Проще говоря, того воздуха, которым обдуваются ветровое и боковые стёкла.

Как работает система отопления

Принцип, по которому сконструирована система отопления на Рено Логан, уже давно используется автопроизводителем. Радиатор отопителя подсоединяется к системе охлаждения мотора. В нём циркулирует горячий антифриз. Попадание прогретого воздуха в салон через воздуховоды регулирует заслонка, управляемая с помощью тросового привода.

Вентилятор может функционировать на четырёх режимах. Подача напряжения на контакты вентилятора происходит с помощью реле. Регулировка скорости вращения осуществляется с помощью резистора, который располагается в цепи включения устройства. Отыскать указанную деталь можно за обшивкой передней панели, там, где находится правая нога водителя машины. Резистор белого цвета, и если заглянуть под панель, то найти его легко.

Чтобы найти место расположения реле, достаточно открыть капот Рено Логан. Возле отрицательной клеммы аккумулятора установлен монтажный блок. Здесь и находится искомая деталь. Для защиты электрической цепи включения в работу системы вентиляции устанавливается предохранитель на 30 ампер. Он располагается в монтажном блоке, но находящемся в автомобильном салоне. Маркируется предохранитель, согласно схеме электрической цепи, индексом F36. Найти его можно по схеме, которая прилагается к инструкции по эксплуатации либо по цвету (зелёный).

Ослабление воздушного потока из печки

Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.

Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.

Модернизация печки.

Обладатели французского внедорожника обычно жалуются, что в зимний период мерзнут ноги водителя. Эта проблема свойственна не только Дастеру, но и другим моделям автомобиля. Для устранения данного недостатка можно дополнительно установить деталь для изменения потока воздуха. Дефлектор печки «теплые ноги» для Рено Дастер устанавливается довольно просто, при необходимости может быть заменена на деталь от Лады Ларгус.

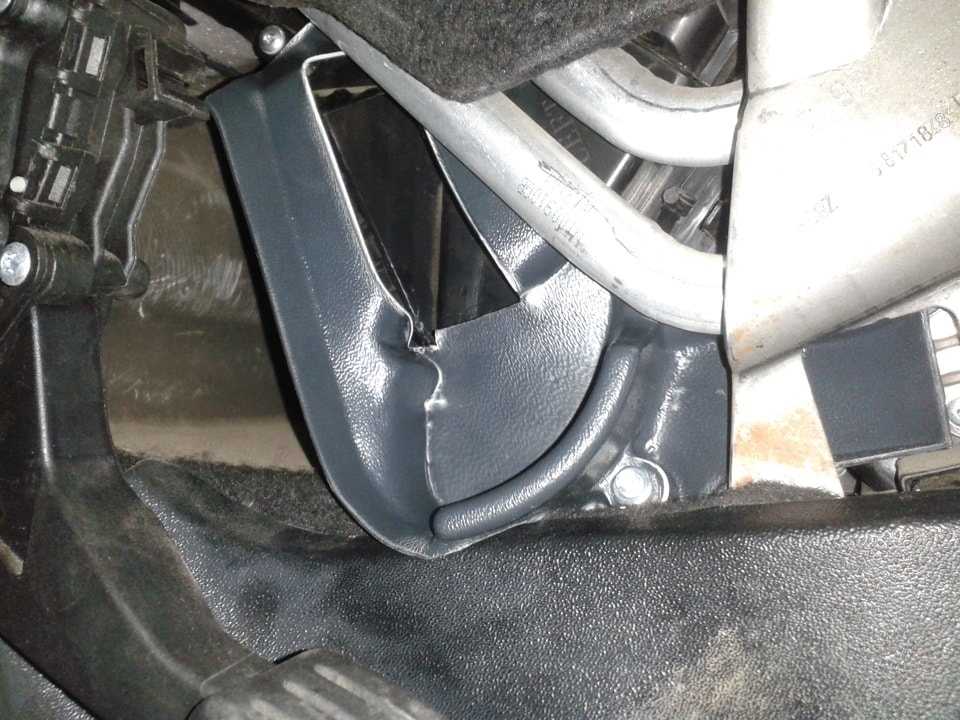

Устанавливается в нижнюю часть приборной панели, со стороны водителя.

Если во время установки деталь неплотно садится, то можно ее слегка подрезать.

Вот что получиться в результате доработки.

После установки конструкция имеет следующий вид

Данный дефлектор помогает направить воздушный поток на ноги водителя, в отличие от стандартного, который имеет слишком широкие сопла, расположенные далеко, вследствие чего воздушный поток рассеивается заранее и теряет свою эффективность.

Если лопасти не крутят

-Провести замену мотора отопительного устройства Renault Sandero достаточно просто. Всё, что для этого потребуется – новая деталь и подходящие инструменты. К ним относят:

крестообразную и прямую отвёртку;
ключ TORX T20 («звёздочка»);
линейку или небольшой пластмассовый съёмник.

Время выполнения работ по смене в ентилятора – около получаса. В первую очередь снимают уплотнитель с верхней части выбранной передней двери (например, с правой, откуда проще добраться до вентилятора). Затем линейкой или пластиковым съёмником убирают декоративную стойку, крепящуюся на защёлках и идущую к потолку.

Теперь требуется:

Открыть доступ к первому винту и выкрутить его с помощью «звёздочки»;
Открутить ключом TORX T20 второе крепление панели (под бардачком), сняв пластмассовую заглушку;
Оттянуть правую часть панели на себя и снять её с направляющих (не повредив подсветку и другие кабели);
Просунуть руку в щель, нащупать вентилятор круглой формы и потянуть на себя (увидеть его не получится, потому действуют на ощупь);
Открутить мотор, повернув корпус в направлении часовой стрелки;
Отключить фишку питания;
Вынуть вентилятор и осмотреть;
Аккуратно установить на место новый эл. мотор;

Теперь остаётся только выполнить все те же действия в обратном порядке.

Варианты устранения поломки

Поскольку несколько факторов могут привести к нарушению работы отопителя, изначально необходимо провести диагностику и выявить причину неисправности. Только после этого могут предприниматься действия по ремонту отопительной системы. Дальше будут описаны способы выявления проблемы и действия для её устранения.

Мелкий ремонт

Как только отопительная система стала работать не так как требуется, необходимо обратить внимание на следующие моменты:

проверяем уровень и состояние антифриза, при необходимости выполняем его замену на новую охлаждающую жидкость;
воздушные пробки легко выявляются по разнице температуры в патрубках, при выявлении завоздушенности системы проводится стравливание;
демонтируем фильтр отопителя, возможно, он нуждается в чистке;
проверяем состояние расширительного бачка, в котором находится антифриз, эта деталь нередко становится причиной плохой работы отопителя, её требуется заменить.

Если после этого печка не начала дуть тёплым воздухом, можно делать вывод о неисправности одного из её рабочих узлов. Проблем такого типа может быть несколько.

Неисправность вентилятора

Узнать о неисправности вентилятора можно по слабому потоку воздуха или полному его отсутствию. Распространёнными проблемами являются изношенные щётки и выход из строя мотора. Спасёт ситуацию замена вентилятора, выполняется эта работа следующим образом:

демонтируем панель приборов;
находим фиксатор, который удерживает вентилятор;
нажимаем на него и проворачиваем неисправную деталь против движения часовой стрелки, после этого вентилятор легко достанется;
отсоединяем двигатель вентилятора от проводов;
разбираем вентилятор — возможно, удастся обойтись без его замены, в противном случае, ставим новую деталь и собираем автомобиль в обратной последовательности.

Неисправность резистора

Когда ломается резистор, вентилятор работает только лишь на одной скорости, чаще — на 4. Резистор находится с задней стороны вентилятора. Добраться до него можно с правой стороны педального узла. Эта деталь имеет вид белой розетки из пластика, которая соединена с колодкой с проводами. Чтобы установить новый резистор, необходимо выполнить следующие действия:

с минуса аккумуляторной батареи снимаем клемму;
находим колодку с проводами, жмём на фиксаторы и отсоединяем её таким образом от резистора;
откручиваем крепёжный винт, который удерживает резистор;
сдвигаем деталь вверх, что позволит легко вынуть её;
устанавливаем новый резистор и проводим сборку в обратном порядке.

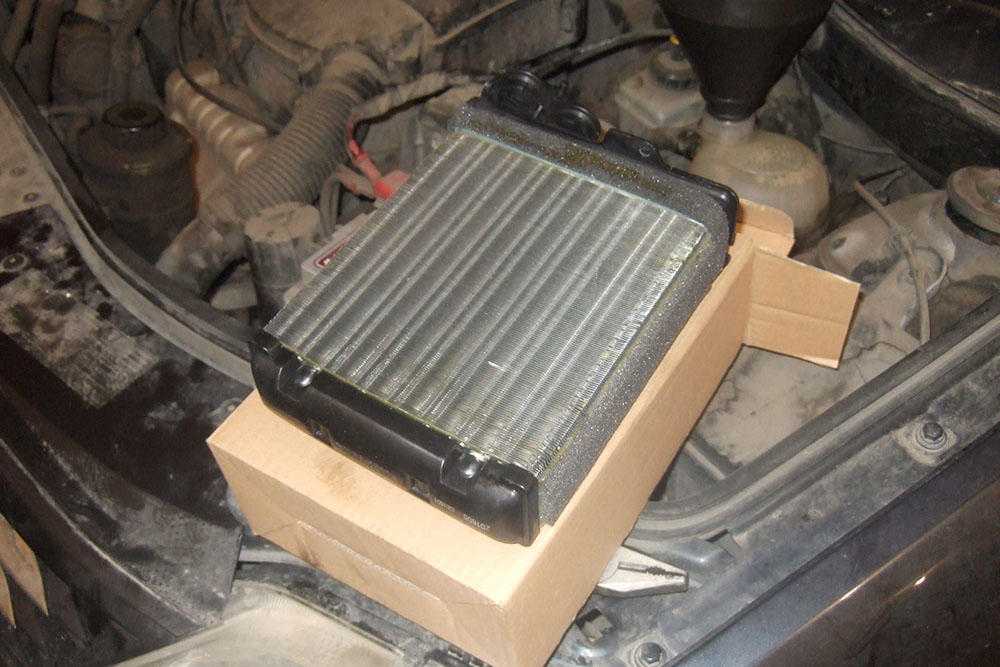

Неисправность радиатора

Радиатор печки в Renault Logan может протекать. Это будет приводить к снижению антифриза и появлению в системе воздуха. Радиатор с небольшими трещинами можно запаять, что продлит срок его службы и позволит сэкономить немалую сумму на замене детали. О правилах и тонкостях пайки автомобильных радиаторов мы уже говорили. Этот процесс не зависит от модели автомобиля, чего не скажешь про замену. В каждом автомобиле замена радиатора выполняется с учётом некоторых нюансов. В случае с Renault Logan этот процесс выполняется по следующей схеме:

сливаем жидкость с системы;
снимаем приборы и облицовку консоли;
убираем крепление с коврового покрытия, которое ведёт к кронштейну поперечной балки, убираем его в сторону, чтобы не мешало в дальнейшей работе;
откручиваем крепление кронштейна, убираем провода и демонтируем деталь с балки;
откручиваем винты с прижимной пластины, что позволит извлечь трубки радиатора;
отвинчиваем саморезы, удерживающие радиатор, отжимаем защёлки и снимаем неисправную деталь;
устанавливаем новый элемент системы охлаждения и выполняем сборку в обратном порядке.

Неисправность лампочки

Казалось бы, чем может навредить работе печки неисправная лампочка? На самом деле эта лампочка выполняет важную функцию — сигнализирует о наличии неисправности в системе отопления. Если лампочка неисправная, то она будет «видеть» проблему в системе, которая работает исправно. В этом случае лампочку придется менять в обязательном порядке. Выполняется эта работа по следующей схеме:

демонтируем накладку с магнитолы и кнопочное управление с отопителя авто;
отвинчиваем крепёжные элементы с модуля, вдавливаем его низ, верх при этом тянем на себя;
сбоку находим защёлки, их необходимо отжать;
отгибаем панель и ищем неисправную лампочку;
меняем неисправный элемент, собираем автомобиль.

Неполадки в радиаторе

Если печка не работает после замены вентилятора, то следует внимательно рассмотреть радиатор. К сожалению, эта часть автомобиля особенная, а потому ее починить не получится. Если она ломается, то следует лишь заменить устройство. После обнаружения причины неисправности, из-за которой в салоне холодно, следует демонтировать старый радиатор и установить новый. Рекомендуется сначала купить новое изделие и только потом приступать к монтажным работам. Процесс замены несложный:

Сливается охлаждающая жидкость. Если этого не сделать, придется очищать салон.
В моторном отсеке демонтируются соединяющие патрубки. Хомуты, используемые с целью крепления, придется обновить. Рекомендуется продуть радиатор и избавиться от остатков жидкости.
В салоне авто демонтируется облицовка пола.
Осуществляется снятие заглушки или магнитолы.
Рекомендуется для большего комфорта демонтировать центральную накладку на приборной панели.
Извлекается кожух с рулевой колонки.
Происходит снятие накладки на комбинации приборов.
Откручиваются гайки, которые крепят усилитель приборной панели. Осуществляется демонтаж торпеды.
Откручивается шуруп, который закрепляет патрубки.
Этой же процедуре подвергаются шурупы на креплении радиатора. Далее отжимаются специфические зажимы отопителя, и механизм извлекается из авто.

Выводы

Во многих автомобилях слабым звеном является система отопления. Особенно это чувствуют на себе владельцы подержанных автомобилей. Эта проблема в равной степени актуальна для бюджетных и дорогих автомобилей. Взять? к примеру, Renault Sandero, плохо греет печка или совсем не отапливает салон — характерные проблемы для этих автомобилей. Сбои в работе печки Renault обычно проявляются с наступлением холодов. Езда в холодном салоне приносит массу неудобств, потому игнорировать эту проблему не получается. Обращение к специалистам потребует немало финансовых вливаний, к тому же эта поломка не является такой серьёзной и сложной. Её можно устранить самостоятельно.

Устранение неисправности в работе печки Renault Sandero.
