Рено Логан замена рулевой тяги: наконечник и пыльник

Признаки необходимости замены

Сказать точно о состоянии рулевой тяги может только визуальный осмотр. Идеальный вариант – это выполнить полную разборку, чтобы осмотреть деталь на наличие повреждений и люфта. Естественно, только ради проверки состояния узла разбирать его будет неудобно, поэтому непременно ориентируйтесь на ряд характерных симптомов, которые подскажут скорую смерть рулевых тяг:

Появление глухого стука при прохождении небольших ухабин. Появляется при большом люфте, когда металл бьется о металл, создавая эти постукивания.
Биения в руле или его тугость.
Машина потеряла курсовую устойчивость. Износ одной из рулевых тяг приведет к тому, что при езде по прямой машину начнет уводить в сторону.

Конечно, появление посторонних шумов в районе подвески может свидетельствовать и о другой проблеме. Чтобы полностью убедиться в неисправности рулевой тяги, можно выполнить несколько гаражных тестов.

Признаки неисправности

Самый простой и доступный способ выявить проблемы с наконечниками рулевых тяг – это наблюдать за отклонениями в поведении автомобиля. У опытных водителей с этим проблемы не возникают, ведь они подмечают появление любых посторонних шумов или стуков. О поломке в тяге или конкретно наконечниках свидетельствует следующее:

вибрация педали газа при ускорении;
ощутимый люфт рулевого колеса;
появление посторонних звуков (скрипов, потрескиваний и другого при езде по неровной дороге);
скрипы и трудности при повороте руля;
неравномерный или ускоренный износ покрышек, увеличенный расход топлива – побочные эффекты нарушенного схода-схождения при поломке наконечников;
нарушение курсовой устойчивости, когда машину уводит в сторону;
стуки при торможении.

Эти признаки могут свидетельствовать и о поломке другого рода, но почти на 100% она будет связана с подвеской автомобиля. Можно заменить наконечники самостоятельно и проверить, исчезнут ли признаки. При этом лучше всего съездить на диагностику в сервисный центр. Если автомеханики подтвердят неисправность наконечников, можете смело самостоятельно их менять.

Если у вас имеется напарник, то можете выполнить небольшой «гаражный тест». Автомобиль нужно установить на смотровую яму, поставить на ручник и выключить зажигание. Первый человек должен крутить руль из одной стороны в другую

Второй в это время должен быть рядом с наконечником и осторожно рукой или визуально определить наличие люфта. Если он присутствует, даже незначительный, тогда пора проводить замену

Этот тест позволяет определить только состояние наконечников. Если скрипы и проблемы в управлении созданы другими неполадками ходовой части, то все равно придется обращаться к специалистам на диагностику.

Процедура замены

Демонтировать старые рулевые тяги и установить новые можно по следующей инструкции:

Поставив автомобиль на домкрат или подъемник, снимите колесо со стороны неисправно тяги. Для удобства получения доступа можете вывернуть руль до упора в сторону.
При помощи ключа на 16 скрутите гайку фиксации наконечника.
Ослабьте контргайку, использую ключ на 22. После этого можете выбивать наконечник из суппорта.
Когда будете скручивать наконечник, обязательно считайте число вращений. Это понадобится при монтаже новой детали.
Далее можно устанавливать на посадочное место новую тягу.
Используя резиновые хомуты, зафиксируйте резиновый кожух.
Рулевой наконечник следует накрутить на заранее подсчитанное количество вращений.
Установите на место контргайку и выполните запрессовку наконечника.
Поставьте на место колесо. Если необходимо поменять вторую рулевую тягу, то проделайте вышеописанные пункты с другой стороны.

На этом процедура не окончена. При любых вмешательствах в подвеску транспортного средства необходимо провести сход-развал. Здесь уже не получится обойтись без помощи автосервиса. Только после этого можете провести качественный тест драйв и проверить работу рулевых тяг. Убедитесь, что стук исчез, руль стал поворачиваться нормально, а отклонения от прямолинейной траектории движения больше не происходят.

Если посторонние шумы в подвеске остались, то проблема не в рулевых тягам. Чтобы сэкономить свои время и силы, рекомендуем направиться в специализированную СТО и точно выяснить, что является источником проблемы. Когда сломанная деталь будет найдена, тогда уже вам придется выбирать, делать ли ремонт самостоятельно или доверить работу автомеханикам.

Выбор наконечников рулевых тяг

Покупка новых наконечников – сложная задача. Здесь имеется два пути: купить оригинальную продукцию или аналоги. Первый вариант предполагает установку таких же наконечников, которые были установлены еще с завода. Фирменный наконечник рулевой тяги Рено Логан будет гарантированно совместим с конструкцией автомобиля, а также отличается высоким качеством. Однако есть ряд проблем. Во-первых, не все водители довольны ресурсом заводских деталей, поэтому предпочитают попробовать аналоги. Во-вторых, цена на такие изделия обычно в 1,5-2 раза выше, чем у аналогов.

Если вы решили все-таки брать оригинал, то изучите каталожные номера

6001550442 и 6001550443 – для машин 1-го и 2-го поколения (2 в конце – это левый, а 3 — правый);
485200410R и 485202867R – для авто с 2014 года выпуска (правый и левый соответственно).

Если ценник слишком «жмет», к каждому наконечнику можно найти массу более дешевых аналогов:

Каталожный номер оригинала
6001550442	6001550443	485200410R	485202867R
Каталожный номер аналоги
ASAM 30138 или 30666	ASAM 30139 или 30665	FRANCECAR FCR211163	FRANCECAR FCR211162
DELPHI TA2329	DELPHI TA2330	NK 5033986	NK 5033985
FENOX SP30040	FENOX SP30041	SASIC 7674019	SASIC 7674018
RTS 91-02401-2	RTS 91-02401-1	MONROE L25131	MONROE L25132
SASIC 4006158	SASIC 4006157	SWAG 60 92 9624	SWAG 60 92 9623
TRW JTE1136	TRW JTE1135	LEMFORDER 30937 01	LEMFORDER 30936 01
LEMFORDER 30936	LEMFORDER 30937	TALOSA 42-06384	TALOSA 42-06383
FLENNOR FL0150-B	FLENNOR FL0159-B	FEBI 29624	FEBI 29623
TEKNOROT DC302	TEKNOROT DC301	RUVILLE 919700	RUVILLE 919701

Как видите, в большинстве случае отличие левого и правого наконечника в каталожном номере составляет всего одна цифра. Это существенно упростит поиск при выборе

Также обратите внимание на комплектацию товара. Например, некоторые производители предлагают приобрести только пару

Автомеханики настоятельно рекомендуют при выходе из строя одного наконечника менять на новые оба. Это исключит проблемы с управляемостью. К тому же вам не придется беспокоиться о том, что старый наконечник сломается еще долгое время.

У большинства водителей выбор стоит между LEMFORDER и TRW. В сети вы найдете множество отзывов водителей, но сделать свой вывод можно только после покупки и эксплуатации выбранных наконечников рулевых тяг.

Видео урок

Купив уже чуть более года назад авто, сразу прошел диагностику в Рено-сервисе на Чичерина — по ходовой не было нареканий, кроме рекомендации заменить левый ступичный подшипник, что и было практически сразу сделано. Рулевые тяги с наконечниками были без люфта. Но год не прошел бесследно — стал замечать неприятное бухание на наших, разбитых за зиму, белгородских переулках… На трассе шума не ощущал.

Решил сделать диагностику ходовой и так получилось, что сделал я ее трижды в течении последних 2 месяцев в разных сервисах — нет не специально, проверяя и сравнивая качество диагностики, а в основном в качестве бонуса, во время запланированных визитов в сервис. Сделал вывод, как начинающий автолюбитель, что специально ехать в сервис за диагоностикой ходовой — невыгодно в материальном плане, так первая диагностика, за которой я приехал специально, мне обошлась в 400 руб. Лучше не спешить с этим делом и попросить мастера проверить ходовку во время визита в сервис, решая иные вопросы — так, например, во время замены тормозной жидкости диагностику ходовой мне сделал мастер бесплатно, а во время замены тросика сцепления — диагностика мне обошлась в 100 руб.

Итак, вердикт трех независимых сервисов был един — небольшой люфт рулевых тяг с наконечниками, откуда и шум передней подвески на неровностях. Правда, там, где я отдал 4 сотни, диагноз был более скрупулезный, были выбракованы разносторонние — одна тяга и один наконечник, но решено было менять все полностью, тем более, что развал-схождение обязателен. Насчет замены сразу и рычагов мой пыл остудил мастер в “Круизе” — хорошее лучше нового!

С выбором производителя долго не мучался — взял зарекомендовавший себя Лемфордер в Экзисте (1000+1000/900+900).

Заодно и пыльники Sasic, которые заставили мастера повозиться — налезли с трудом со стороны рулевой рейки, но это и неплохо — плотней будут сидеть. Затянули пластиковыми хомутами.

Итог: шум подвески при проезде неровностей и небольших ямок исчез — подвеска отрабатывает четко без буханья, положительный результат налицо.Итак, представляю фотоотчет…

Снять старые наконечники оказалось не так-то просто — пришлось прибегнуть к газовой горелке.

На второй стороне аналогично…

Цена вопроса: 5 900 ₽ Пробег: 80900 км

Доброго дня всем добрым людям. В статье разберёмся, как выполняется замена наконечника рулевой тяги Логан своими руками без посторонней помощи. Среднее время выполнения работы от 60 до 90 минут в зависимости от опыта водителя.

Слабым звеном рулевой тяги является наконечник. Средний промежуток эксплуатации элемента не превышает 30-40 тысяч километров. Активное использование машины и плохие дороги приближают срок замены.

В статье можно найти видео замена наконечника рулевой тяги Логан, которое станет подспорьем для водителя. Дополнит текстовый материал и поможет разобраться в нюансах замены наконечника своими руками.

Особенности неисправностей рулевой рейки

Согласно указаниям производителя, ресурс работы рулевой рейки без нареканий к качеству составляет 180–200 тысяч км пробега при условии регулярного профилактического осмотра. К основным причинам выхода узла из строя и появления сбоев в работе можно отнести:

Плохое качество дорожного покрытия, которое значительно повышает нагрузку на элементы рулевого управления.
Оседание пыли и частиц грязи на резиновых уплотнителях, что приводит к появлению коррозии на узлах рейки.
Слишком активный стиль езды.
Естественный износ со временем.

Диагностика неисправности выявляется простым осмотром и внимательным отношением к поведению авто на дороге. О близком ремонте подскажут такие признаки:

Посторонние шумы.
Появление стука при повороте руля.
Подвеска необычно стучит при движении по плохому покрытию.
Езда сопровождается вибрацией.
При вращении руля появился люфт.

Иногда положение можно исправить, если деталь отрегулировать, но это удаётся не всегда. Часто регулировка рулевой рейки не устраняет проблемы, и тогда необходимо делать замену: удалить старый элемент и установить новое устройство. Среди основных неисправностей рулевой рейки чаще встречаются:

Повреждение втулок у червячной пары. Проявляется стуками при поворотах руля. Устраняется снятием неисправной детали или поможет замена втулки.
Коррозия и повреждение сальников. На это указывает отсутствие или подтекание жидкости в бачке. Следует установить новые детали или очистить нынешние от коррозии, заменить жидкость в ГУР.
Стёрлись зубы червячной пары распределительного штока. На это указывает люфт руля. Неисправные запчасти заменяются.
Коррозионные процессы в механизме рулевой рейки способствуют тугому управлению рулём. Понадобится разборка детали, очистка, ремонтные работы штока.

Слабым звеном рулевой рейки являются подшипники и упорные втулки, которые чаще всего становятся причиной неэффективной работы. Блок-схема рулевого управления представлена на рисунке.

На чертеже номерами обозначены:

1 и 7 — правый и левый наконечники рулевой тяги;
2 — сама рулевая тяга;
3 — пыльник;
4 — картер;
5 — трубки ГУРа;
6 — приводная шестерня.

Какие рулевые наконечники выбрать: оригинал и аналоги для Renault Logan

В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.

Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.

Возможные аналоги:

Для левой стороны:	Для правой стороны:
ASAM 30138 (30666).	ASAM 30139 (30665).
DELPHI TA2329.	DELPHI TA2330.
FENOX SP30040.	FENOX SP30041.
RTS 91-02401-2.	RTS 91-02401-1.
PROFIT 2302-0474.	PROFIT 2302-0475.
SASIC 4006158.	SASIC 4006157.
MAPCO 49192.	MAPCO 49193.
TRW JTE1136.	TRW JTE1135.
SWAG 60 92 9623.	SWAG 60 92 9624.

Лучшей совместимостью с Рене Логан могут похвастаться наконечники, выпущенные под брендом TRW. Недорогие детали для рулевого управления можно приобрести из ассортимента SASIC. Превосходным вариантом будет приобретение продукции LEMFORDER. По техническим характеристикам они превосходят все возможные аналоги, но здесь главным недостатком выступает стоимость.

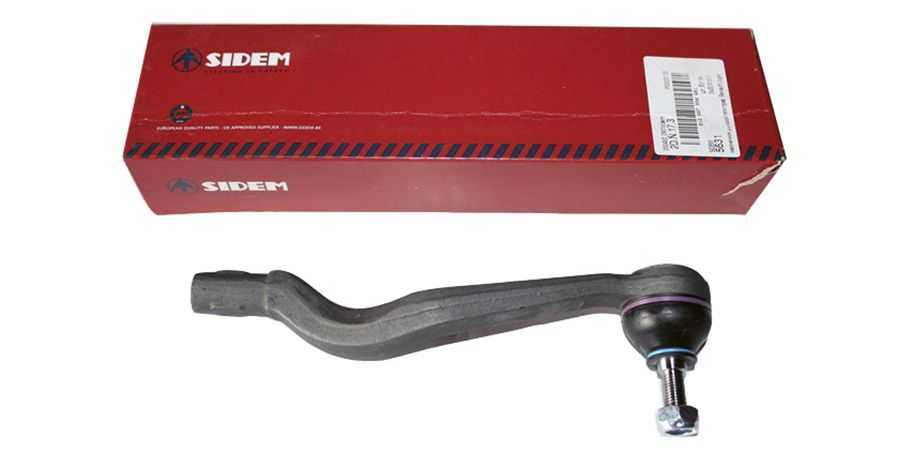

Что такое рулевые наконечники

Принцип действия подобных элементов чрезвычайно прост: они обеспечивают шарнирное соединение, передающее движение рулевого управления на ось поворота колес. Любые неполадки в этой системе приводят к трудностям в управлении транспортным средством, могут стать причиной фатальной аварии.

Строение наконечников включает:

Корпус изогнутой формы с полуосью.
Шаровый палец с резьбой.
Гайка на палец.
Вкладыш для фиксации.
Защита (крышка и чехол).

Главная неисправность этого узла — появления осевого люфта. Рулевой наконечник — элемент рулевой тяги, соединяет ее с валом рейки. Определить неисправность можно самостоятельно, для чего поднимите авто на домкратах либо над смотровой ямой. При движении колес происходит качание или постукивание шаров. Подобный ручной метод на данный момент практически единственный, позволяющий точно диагностировать необходимость замены рулевых наконечников

Что приобрести

Если рулевая тяга вышла из строя, то ее необходимо заменить. Здесь появляется вопрос о покупке новой детали. Рекомендуется покупать оригинальную продукцию. В техническом руководстве к автомобилю или у официального дилера вы можете узнать каталожный номер рулевой тяги для конкретно вашего Рено Логан. Популярной моделью является TRW каталожный номер JAR 1031. Ее стоимость составляет 1000-1200 рублей. Также рекомендуем присмотреться к продукции следующих брендов:

A.B.S (Нидерланды);
ASMETAL;
Autlog (Германия);
DELPHI;
MONROE;
PROFIT;
Sasic (Франция);
SWAG.

Стоимость самых дорогих моделей доходит до 5 тысяч рублей, однако стоит ли переплачивать за бренд – решать только вам.

Срок службы и причины поломок

Проблема заключается в том, что конкретных цифр относительно срока службы никто не дает. Если говорить о самих тягах, то они имеют практически безграничный ресурс, так как изготавливаются из высокопрочного металла. Чаще всего страдают именно наконечники, но и здесь все зависит от множества факторов. Некоторые водители не ведут мониторинг состояния и ездят на машине до тех пор, пока подвеска буквально не посыплется. Плюс такого решения – вы точно узнаете, когда нужно менять наконечники. Естественно, полететь подвеска может самый неподходящий момент – и это главный минус.

Автомеханики и опытные водители настоятельно не рекомендуют доводить тяги до критического состояния. В среднем их срок службы составляет 60-100 тысяч километров пробега. Однако здесь все зависит от ряда факторов:

Качество дорог. При регулярной езде по бездорожью или покрытии с многочисленными ямами и выбоинами наконечники будут подвергаться большим нагрузкам, что в итоге ускорит износ детали и образование люфта.
Стиль вождения. Далеко не все водители притормаживают перед лежачими полицейскими или большими лужами, в которых может таиться большая яма. Очень зря, ведь малейший неосторожный «залет» в такую яму может поставить крест на многих элементах подвески.
Окружающая среда. Самыми опасными для конструкции наконечников являются грязь и вода. Если в вашем регионе идут регулярные дожди и отсутствует асфальтовое покрытие, то наконечники рулевых тяг быстро сломаются
Качество продукции. Некоторым водителям не везет. Они жалуются на низкое качество заводских деталей. Иногда покупка дешевых наконечников также станет причиной их скорого выхода из строя.

Избежать непредвиденной поломки достаточно просто – каждые 10-20 тысяч километров проводите диагностику или минимум осматривайте состояние пыльников. Да, именно они играют решающую роль в защите самих наконечников, поэтому при обнаружении разрывов или других дефектов срочно проводите замену. Вы даже не заметите, как через пару поездок грязь и вода в больших объемах буквально просочатся через поврежденный пыльник.

Проверить конструкцию самих наконечников в гаражных условиях достаточно трудно, поскольку придется все разбирать. Здесь можете обратиться в специализированное СТО или ожидать появления характерных симптомов наличия неисправности.

Краткое описание устройства рулевого управления

Пока приступать к каким-либо действиям по обслуживанию машины, неплохо узнать ее основные узлы и принцип их работы. Основная масса автомобилей французской марки комплектуются системой управления с гидроусилителем. В ее состав входят:

рулевая колонка;
наконечники тяг;
поворотные кулаки со ступицей;
гидроусилитель и нагнетательные магистрали;
датчик давления жидкости.

Каждый наконечник для удобства сборки имеет правый – I, левый – II. Конструкция выполнена по схеме «шестерня-рейка». Соединение механизма находится в специальном картере и регулируется специальной пробкой при сборке изделия на заводе. В дальнейшем зазор между деталями изменению не подлежит.

Начнем ремонт

Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.

Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
Демонтируем колесо с соответствующей стороны.
Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
Направляемся в сервис для контроля и корректировки схождения колес.
Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
Алгоритм замены идентичен для обеих сторон подвески.
Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.
Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.
Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
Сначала сливаем жидкость из контура ГУР.
Отсоединяем рулевой вал от посадочного места на редукторе рейки.
Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
Теперь вынимаем сборку узла.
Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.

Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматривает присутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.

Необходимый инструмент

Ключи и приспособления:

Рожковый на «16».
Молоток.
Деревянный брус.
Баллонный ключ.

Если есть небольшой опыт в проведении подобных работ, то произвести замену наконечников на Рено Логан можно самостоятельно. Для этого следует придерживаться только указанных ниже правил.

Приступаем к замене (подготовительные работы)

Чтобы произвести замену наконечников надо авто поставить на опоры. Потом следует снять передние колеса. Ручник при этом рекомендуется включить и подставить под задние колеса противооткатные башмаки, чтобы обеспечить устойчивость авто.

Этапы работ

Перед ремонтом все элементы креплений рулевого управления надо обрызгать жидкостью WD-40. Также можно использовать воду, если нет жидкости. Ею следует полить болты и подождать некоторое время, пока они пропитаются влагой. Это облегчит откручивание болтов.

Тяга на авто имеет контргайку. Ее надо ослабить и оставить в таком положении.

Отворачивается гайка на поворотном кулаке руля. Палец удерживается шестигранником от проворачивания.

Также можно использовать и съёмники для снятия шаровых опор.

После откручивания гайки вынимается из гнезда палец. После этого в обратном порядке производится сборка автомобиля с установленной новой деталью.

В гнездо вставляется палец, и гайка заворачивается до упора. Можно использовать гидравлический домкрат.

Рулевую тягу надо заворачивать при установке на то количество оборотов, на которое она была откручена (чтобы доехать до развал-схождения).
Все элементы надо тщательно обтягивать

При этом также следует работать осторожно, чтобы не сорвать резьбу.

После завершения этой работы следует обратиться на специализированную СТО для проведения установки угла колес (развал-схождение).

Советы

Автомобиль рекомендуется поднимать с той стороны, на которой будет производиться замена детали.
При проведении работ авто должно находиться на стояночном тормозе.
Для очистки загрязнений с рулевой колонки, можно использовать щетку по металлу.
В том случае, когда под рукой не будет съемника для выпрессовки пальца, то можно использовать деревянный брус и молоток

Молотком через брус надо осуществлять удары по посадочному отверстию пальца, освобождая его.
Важно помнить, что наконечник руля справа имеет левую резьбу, а слева – правую (поэтому артикулы разные, они ниже).

Технология ремонта

Чтобы заменить рулевой наконечник, неважно, правый он будет или левый, следует не только иметь рекомплект, но и специальный инструмент, иначе демонтировать тяги вряд ли удастся. Кроме этого, должна быть яма или подъемный механизм, для удобства работы

Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт. Перед заменой обязательно сверяются номера деталей.

Чтобы добраться до неисправного элемента, придется снять переднее колесо и, лишь затем удастся открутить гайку шарового механизма. Чтобы рассоединить деталь наконечника, производят несколько ударов тяжелым инструментом (молотком) по нему снизу.

После этого, откручивают фиксирующую гайку и снимают весь рулевой наконечник. Перед установкой новой детали, приобретая которую, нужно не забывать про артикул, лучше смазать резьбовую часть смазкой. Деталь устанавливается по той же схеме, по которой была установлена изношенная деталь. После чего производится затягивание гайки шарового механизма и гайки, которая контролирует положение рулевой тяги.

Замена осуществляется по одинаковой схеме, как для левого, так и правого наконечника.

В процессе ремонта Renault Logan следует особое внимание уделять целости пыльника. Если он поврежден, то в скором времени стук возобновится

Если в рулевой тяге появился люфт и слышен стук, то от этой неисправности избавляются только заменой деталей, на новые. Дело в том, что эти элементы ремонту не подлежат.
Для замены тяги снимается пыльник. Но перед этим, придется снять два хомута, которые расположены с внутренней и наружной стороны тяги.
После освобождения тяги, снимаются пыльники, потянув их наружу и в сторону. При помощи специально инструмента тяга демонтируется, а на ее место устанавливается новая деталь. Сборка механизма тяги осуществляется в обратном порядке.
Как поменять пыльник? Для замены пыльника рулевого механизма, придется разобрать механизм тяги и рулевой наконечник, и лишь после этого изношенная деталь меняется на работоспособную. После установки рабочей детали механизм тяги собирается в обратном порядке. Как правило, после подобных действий необходимо отрегулировать сход-развал.
В случае необходимости, осуществляют замену рейки ГУРа. Чтобы ее заменить, необходимо осуществить несколько этапов, о которых написано ниже.
В первую очередь сливается жидкость с ГУРа, а затем вал отсоединяется от привода рейки.
На следующем этапе откручиваются болты, которые фиксирую рейку на подрамнике автомобиля. Рено Логан располагает двумя подобными болтами.
Для правильной обратной сборки механизма нужно позаботиться о разметке, иначе будет нарушен угол поворота руля.
Поскольку вал перемещается только в одной плоскости, то его достаточно пометить одной точкой.
Отсоединив правый и левый непосредственно рулевой наконечник, деталь аккуратно извлекается.
Приготовив рабочую деталь, ее так же аккуратно устанавливают на место изношенной. Приобретая новый элемент не забываем про артикул.
Все шаги по сборке и регулировке осуществляют в обратном порядке.

Замена рейки без ГУРа осуществляется в таком же порядке, как и с ГУРом, за исключением операции по сливу жидкости.

Порядок визуального осмотра наконечников рулевой тяги:

Очищаются элементы рулевой тяги от грязи.
Осматривается пыльник на предмет нарушения целостности. Если он порван осуществляется замена.
Проверяется люфт. Один человек вращает рулём, а второй снизу наблюдает за работой наконечников. Движение по длине оси пальца больше чем 1,5-2 миллиметра является отклонением от нормы.
Деформированная поверхность наконечника и наличие явных повреждений.

Своевременное обслуживание автомобиля и его периодический осмотр позволяет оперативно обнаружить неисправности и принять меры по их устранению.

С расходниками вроде разобрались, теперь по ходовке. Взялся за замену наконечников рулевых тяг. Хотя они меня абсолютно не беспокоили, ни люфта, ни стуков я не замечал, решил все же продиагностировать.

Собственноручно естественно. За неимением опыта в таких делах, обращаемся к книженции для чайников).

С левой стороны свободный ход шарнира ощущался. Справа дела обстояли получше. Морочиться с выбором наконечников не стал, по примеру многих выбрал Lemforder.

Меняется все просто. Скинул колесо, вот и он.

Для начала ослабил контргайку.

Затем откручиваем гайку на шарнире. поддается все легко, малость ВД-хой облил только. Возможно придется придержать сам палец от проворачивания ключом Torx T-30.

Потом аккуратно выбиваем палец шарнира и откручиваем наконечник, при этом считаем количество оборотов, что бы потом завернуть новый наконечник в то же положение. А не до упора, иначе до сход-развала не доехать, машину разорвет)Вот для сравнения старые и новые наконечники.На левом две метки.

На правом одна.

Немного отличается палец и основание пыльника, но сидят как родные. На старых шарнир двигался свободно, можно было спокойно пальцем двигать. Новые очень тугие, плотные, ни какого люфта.

Устанавливаем в обратной последовательности. Вот уже новые.

После всех процедур съездил на развал-схождение. Цена 500р. Ну это только схождение.

Ну а теперь о печальном. Приличное время ездил с непонятным скрипом, который доносился, как мне казалось из рулевой колонки. Хотя сначала думал, что скрипят те самые пыльники рулевых наконечников, на которые жаловались многие.

Это не сильно напрягало, даже начал было привыкать. Но уповая на новые наконечники, надеялся что скрип пропадет, ан нет. Снял руль, разобрал почти полностью рулевую колонку, но сверху все подшипники запресованы капитально.

Полез снизу, крестовину сразу отмел, потому как первым делом думал на нее, но скрип шел выше. Кое-как изловчился и с помощью зеркала заглянул в глубь трубки рулевой колонки. Увидел там такую картину.

Удалось сфоткать максимально близко.

Внутри какое-то пластиковое кольцо которое полностью раскололось, кусочки не одинаковые, стало быть так не должно быть. К тому же оттуда сыпалась какая-то стружка, только очень мелкая, больше похожая на металлическую пыль. Залил внутрь WD-40, маслом или другой смазкой было не подлезть.

Скрип полностью пропал, ни единого звука. Легче, правда от этого не стало. Выходит кирдык рулевой колонке.

Я так понимаю она не разборная, и меняется только целиком. В интернете по этому поводу ничего не нашел.

Хотелось бы узнать, чем грозит дальнейшая эксплуатация авто в таком состоянии. Price tag: 2 250 ₽ Mileage: 80000 km.

Ремонт рулевой рейки с ГУР. Лада Ларгус

Поиск и устранение стука в рулевой рейке Лада Ларгус.

1288 Просмотров Рулевая рейка — неотъемлемая часть любого современного автомобиля, в том числе и Рено Логан. Она входит в конструкцию механизма рулевого управления и обеспечивает передачу усилия от руля к поворотной тяге каждого колеса. При подозрении на неисправность и невозможности регулировки, замена рулевой рейки должна производиться как можно скорей. Процедура не вызывает сложностей и может выполняться своими руками при наличии ремкомплекта и знании правил проведения ремонта.

На Renault Logan в зависимости от выпуска устанавливались рулевые рейки различных типов — механические и гидравлические.

Автомобили первого поколения — фаза 1 (2004, 2005, 2006, 2007,2008, 2009 года выпуска) с двигателем 1. 4 в двух предлагаемых комплектациях оснащались механической рулевой рейкой, а авто с движком 1. 6 л — гидравлической.

Рестайлинговые модели (2009, 2010, 2011, 2012, 2013, 2014, 2015 г. в. ) и версии второго поколения (2014, 2015,2016, 2017 года выпуска) в самых простых комплектациях предлагаются без ГУРа (гидроусилителя), который заказывается отдельно.

Заключение

Ремонт и установка new рулевой рейки — не самый сложный процесс, если выполнять его строго по инструкции. Брак в работе приведёт к дополнительным неполадкам в управлении. Покупая новую деталь, не стоит забывать о замене расходников, правильно подбирать название и артикул каждого.

Доброго времени суток. В начале октября у машины был небольшой юбилей — 10 тыс. пробега.

Остановился, сделал несколько фоток, а сегодня решил выложить пост — папка фото пуста, печаль. Ну да ладно. С полгода назад стал замечать небольшой стук отдающий в руль при повороте на 90 градусов и наезде на неровности.

На выходных наконец то загнал машину на подъёмник, проверил всю подвеску, всё отлично. А вот при покачивании руля вправо-влево был небольшой стучёк от рулевой рейки. Нашёл короткий болтик на 17, накрутил 2 гайки, получился как бы шестигранник на 17 длинной в 40-50 мм.

Вставил эту приспособу в регулировочную гайку (фото из интернета, моё не сохранилось) рулевой рейки и коротким рожковым ключиком на 17 подтянул рейку примерно на грань. Шестигранник на 17 немного болтается, в рейке гайка видимо всё же на 18, но подтянуть можно. Главное не переборщить, лучше затянуть до упора и немного ослабить, а то рейка будет туговато ходить или закусывать.

Стук при проезде неровностей в повороте у меня пропал. Также проверил все пыльники (шрусов, рейки, пыльник кулисы), всё отлично. Приятной неожиданностью стало наличие у меня стабилизатора поперечной устойчивости, вроде обсуждалось, что их ставили на машины с 16-ти клапанными моторами.

Всем удачи и отсутствия проблем с железными конями! Цена вопроса: 0 ₽ Пробег: 10000 км.
