Замена троса ручника на Рено Логан

Подготовительные мероприятия

В первую очередь, конечно же, необходимо купить новый тросик. Лучше всего ставить оригинальные запчасти. Тросик продается под каталожным номером 001547169 (6001547168). Весь механизм стояночного тормоза можно найти под номером 360109167R. Если понадобится фиксатор троса, то ищите его под номером 7703179103. Как и в случае с другими деталями, водителям доступно огромное количество аналогов от сторонних производителей:

• A.B.S. (Нидерланды);
• BOSCH (Германия);
• COFLE (Италия);
• FTE (Германия);
• LPR (Италия);
• NK (Германия);
• TRISCAN (Дания);
• TRW (Германия).

В среднем цена не превышает 1-1,5 тысячи рублей. В Интернете вы всегда можете почитать отзывы о конкретных моделях. Деталь достаточно простая, поэтому принципиальных отличий у тросиков нет. Главное, это качество используемого металла и совместимость с местами крепежа. Дополнительно подготовьте набор инструментов (отвертки, гаечные ключи и фонарик для освещения).

Пошаговая инструкция

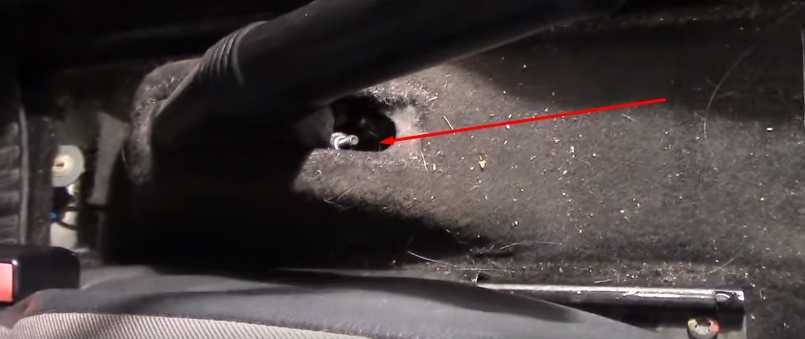

1. В салоне плоской отверткой открываем лючок на консоли сзади.

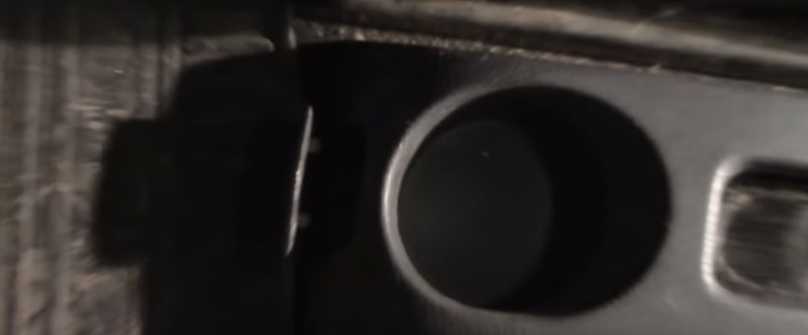

2. В лючке откручиваем болт крепления консоли под Torx T20.

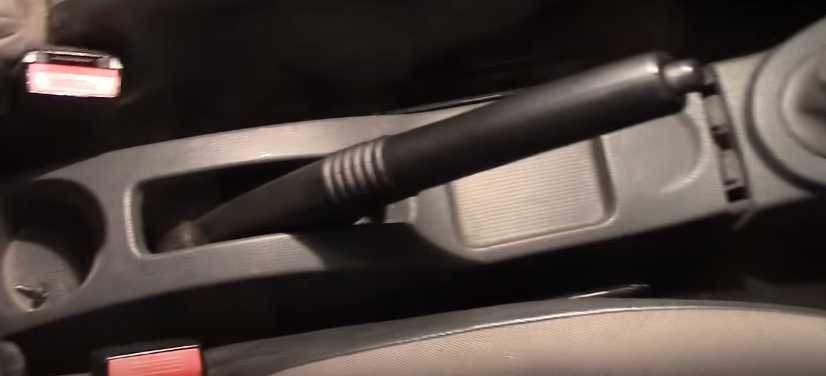

3. Поднимаем ручник вверх и сдергиваем консоль с защелок движением к крышке багажника.

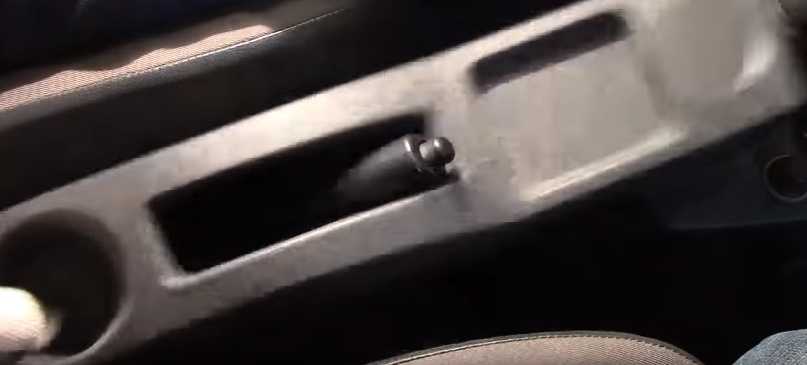

4. Снимаем консоль продевая ее через ручку ручника. Включите передачу если мешает рычаг МКПП.

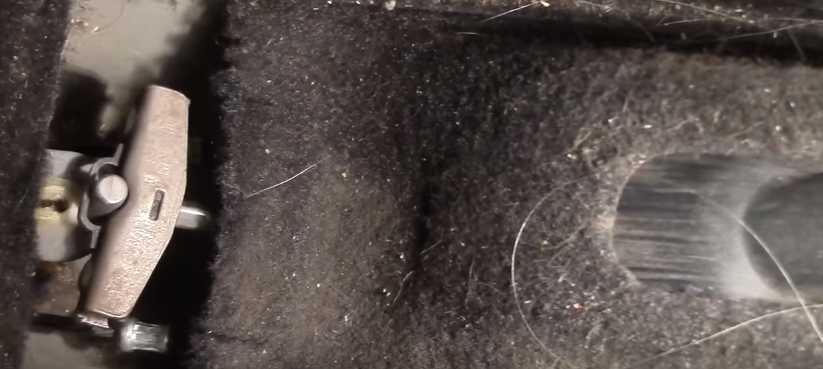

5. Мы получили доступ к тросам и регулировочной гайке.

6. Отпускаем регулировочную гайку глубокой головкой на десять. Отпускаем на максимум, но не скручиваем гайку до конца.

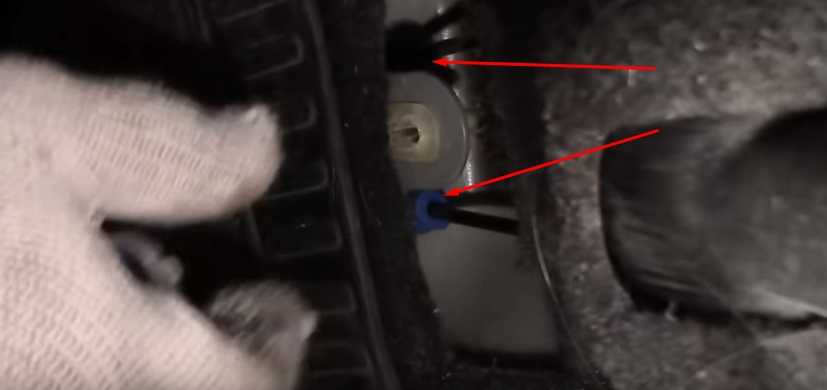

7. Опускаем ручник и снимаем тросы. Их удерживает пластиковая защелка, раскрываем ее с помощью плоской отвертки.

8. Тросы еще удерживаются защелками. Сжимаем пальцами по бокам фиксаторы и выводим трос к заду автомобиля.

9. Далее нужна яма и домкрат.

10. Отпускаем колесные болты и поддомкрачиваем автомобиль.

11. Снимаем колесо и сбиваем колпачок с помощью молотка и плоской отвертки.

12. С помощью головки на тридцать откручиваем гайку крепления тормозного барабана. Если у вас нет гайковерта, устанавливайте колесо, ставьте машину на землю и срывайте гайку.

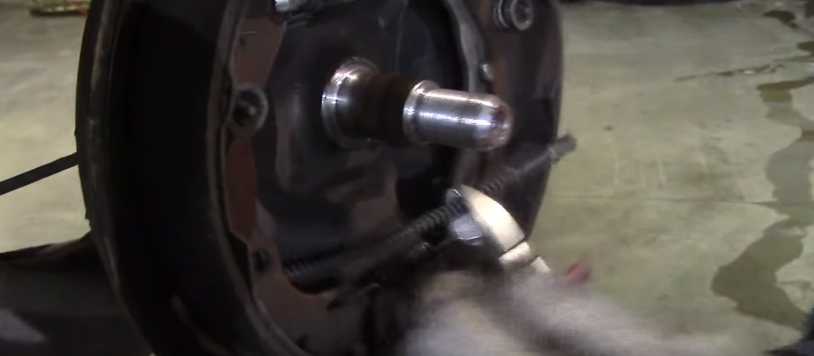

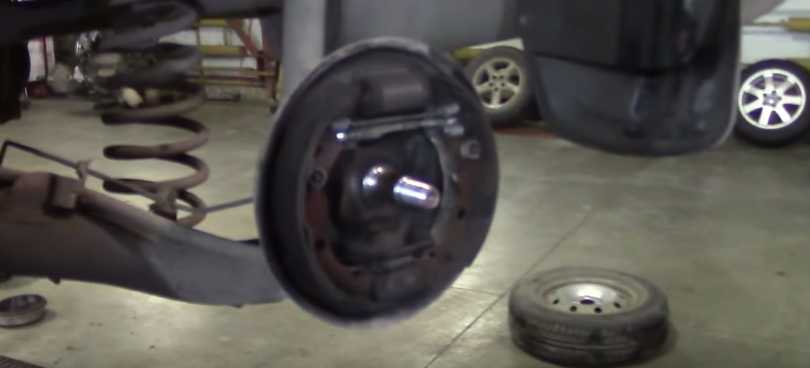

13. После откручивания гайки снимаем тормозной барабан.

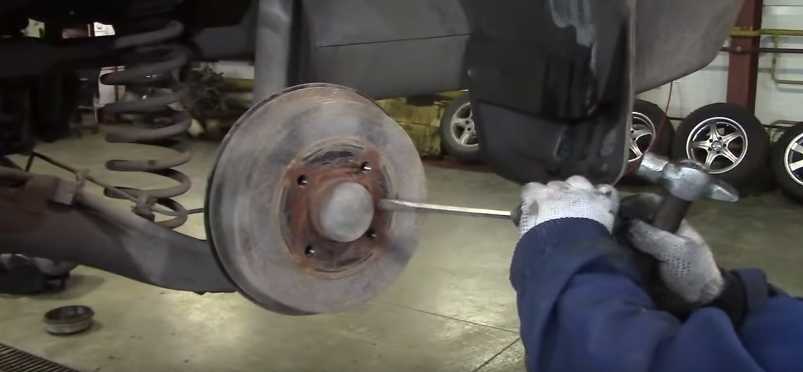

Если у вас барабан не сильно изношен он демонтируется легко. Его нужно просто поджать отверткой и он выйдет.

Если барабан поджат колодками, то нужно использовать съемник.

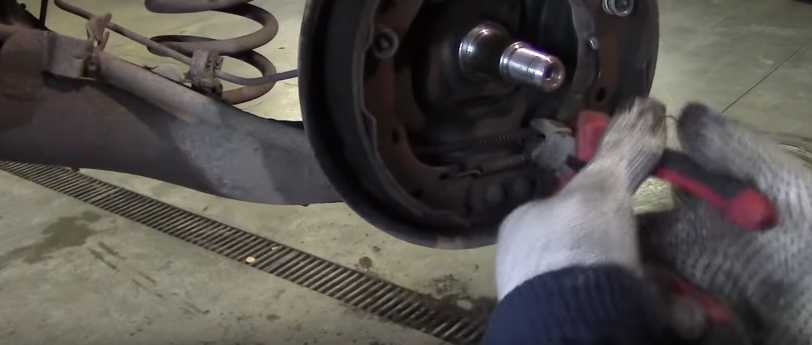

14. С помощью кусачек извлекаем трос с зацепления с колодками. Оттягиваем пружину влево и выводим трос с зацепления.

15. Сжимаем по бокам ушки фиксатора и выводим трос из стальной защиты.

Защелки точно такие же как в салоне.

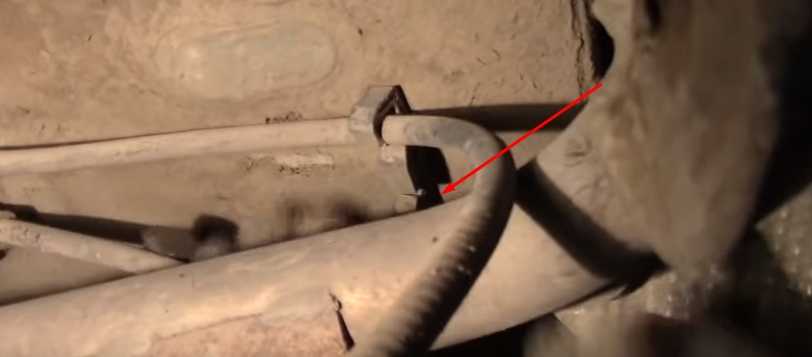

16. Разгибаем металлический кронштейн на балке и выводим трос вниз.

17. Вынимаем трос с двух защелок которые на баке.

Предварительно убедитесь что машина устойчиво стоит на домкрате и вы подложили упор на случай если она упадет с него.

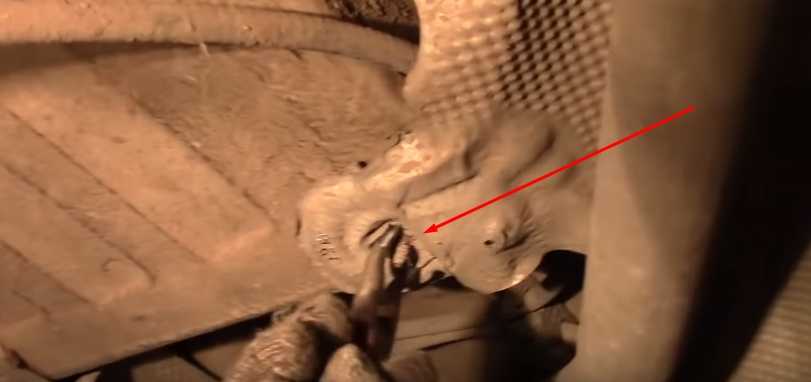

18. Откручиваем гайку теплозащитного кожуха и отгибаем его чтобы получить доступ к еще одному держателю троса.

19. Вынимаем трос с держателя под теплозащитным кожухом.

20. Вынимаем трос с последнего держателя и все его больше ничего не удерживает.

Операция с тросом на правой стороне практически аналогична. Там не нужно снимать кожух, но нужно отсоединить трос ручника от топливных трубок (там простые пластиковые держатели).

21. Берем новые троса и заводим на свои места крепления. Вставляем сразу до щелчка там где они идут в салон, а затем по всем остальным держателям. Так же не забудьте вставить тросы в металлические кронштейны на балке и загнуть их обратно.

22. Проводим и защелкиваем трос в металлической защите.

23. Заводим трос в зацепление с колодкой.

24. Устанавливаем тормозные барабаны и закручиваем ступичные гайки.

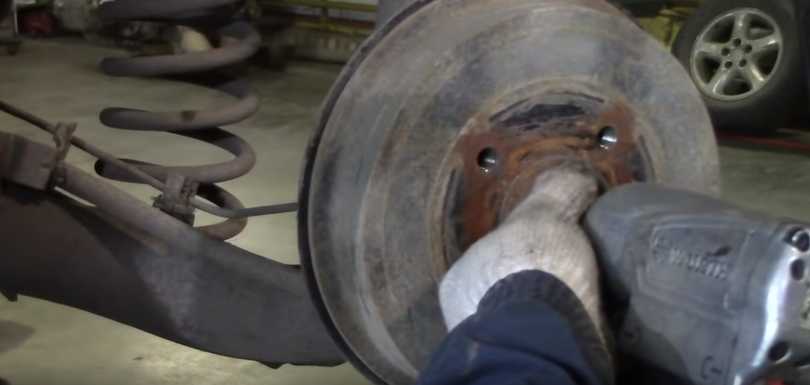

Момент затяжки ступичных гаек большой, поэтому можно на вороток одеть трубу. Для затяжки ступичных гаек нужно ставить машину на колеса.

25. Зацепляем троса в салоне и убираем холостой ход при поднятии ручника. Убираем холостой ход закручивая гайку регулировки.

После того как убрали холостой ход, поддомкрачиваем и пробуем вращать колеса. Колесо при опущенном ручнике должно свободно крутиться. После затяжки ручника на 2-3 щелчка уже блокироваться.

Совет

Чтобы нормально работал ручник, кроме целых тросов нужно проверить износ:

• тормозных колодок
• тормозных поршней
• механизма ручника
• тормозного барабана
• мелких деталей тормозной системы

Если что-то изношено, заменить.

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит замена тормозных колодок, замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

• Нравится

Ручник: функции и конструкция

Самая главная функция этого узла в автомобиле – блокирование колес в тех случаях, когда использование тормоза невозможно или нерационально. Опытнее водители, конечно, могут обойтись и без ручника. Например, при подъеме на гору они с легкостью оперируют педалью тормоза, а во время стоянки используют передачу. Но это больше альтернативные решения.

Например, многим водителям при подъеме на гору намного удобнее пользоваться именно ручником, причем как опытным водителям, так и новичкам. Ставить на передачу автомобиль для избегания отката – допустимый вариант, но на склонах с большим уклоном это не рекомендуется. Если машина случайно покатится, то последствия могут быть самыми разными.  В лучшем случае она упрется в дерево или бордюр, а самым невезучим водителям придется искать транспортное средство в реке или озере. Некоторые просто забывают, что машина стоит на скорости и при старте резко сдают вперед, протаранивая задний бампер другому авто.

Естественно, если у вас коробка автомат, то ручник является обязательным. Здесь нельзя поставить машину на передачу, чтобы она не укатилась. Иногда для дополнительного торможения опытные автовладельцы помогают себе ручником

Пользоваться в этом случае им нужно очень осторожно, так как есть вероятность попасть в занос

В конце концов, ручной тормоз – это дополнительная безопасность. Утечка тормозной жидкости или другие проблемы с тормозами опасны, но при наличии ручника вы относительно быстро и безопасно все-таки сможете остановить авто. Это намного предпочтительнее, чем торможение двигателем

Обратите внимание, что, согласно правилам, запрещено использовать автомобиль, в котором ручной тормоз неспособен удержать машину в неподвижном состоянии на уклоне в 16% или меньше. Если сотрудники ГИБДД сумеют это выяснить, то водителей ждет штраф за эксплуатацию авто с неисправностью

Конструктивно система состоит из управляющего рычага и тросов, которые направляются к тормозам – штатным колодкам. Снятие с тормоза или возвращение механизма в начальное положение осуществляется  благодаря возвратной пружине.

Вероятность поломки троса ручника на новом автомобиле небольшая, а при наличии гарантии вам должны его поменять в сервисном центре. Однако, если машина не на гарантии, все ремонтные работы вам следует проводить самостоятельно. Это – одна из таких процедур, за которую необязательно платить механикам из СТО.

Регулируем трос стояночного тормоза

Справедливости ради, следует отметить, что с понятием, как подтянуть ручник тормозной системы стояночного механизма автовладельцу Renault Duster приходиться достаточно редко, в отличие от других машин. Потребность в этом возникает обычно после замены тросов или ремонта. Конструктивно ручной тормоз этого автомобиля оборудован саморегулирующимся устройством – удлинением распорной планки устраняется частично износ колодок. Благодаря этому откорректировать степень натяжения троса можно, а как подтягивается ручник? Выполнить надо ряд полных прокачек педалью, и переместив рукоятку вниз, а затем вверх несколько раз. При выполнении этой процедуры кнопку рукоятки следует нажимать. Благодаря таким простым действиям ручной стопор начинает функционировать исправно, при этом считается нормальным возникновение шести-восьми щелчков храповика. В случае отсутствия блокировки задней оси колес из-за ослабленного троса, его следует натянуть. Ниже расписана технология этой процедуры. Итак, как подтягивается ручник правильно:

1. Необходимо сначала снять кожух туннеля пола, чтобы провести регулировку. Для его демонтажа необходимо с усилием освободить фиксаторы и вынуть каркас пыльника рукоятки КПП. Используя отвертку отклонить стопорный механизм регулятора электрического приводного устройства зеркал заднего обзора. Затем снять накладку.
2. Отжать крышку-заглушку кожуха рычага стояночного тормозного механизма. После перевести рычаг в предельное положение вниз.
3. Потом следует поддомкратить автомобиль сзади, чтобы колеса задней оси свободно вращались и надежно зафиксировать такое положение машины.
4. Далее несколько резких нажатий, с удержанием педали тормоза, позволять произвести натяжку троса. Используя ключ на 10 необходимо вращать регулировочную шайбу для натяжения тросика.
5. При выполнении такого процесса, как регулировка ручника, не забывайте приводить несколько раз рукоятку в рабочее положение, чтобы отрегулировать храповый механизм до нормального количества щелчков (6-8).
6. В конце следует провести прокрутку каждого колеса задней оси и убедиться в отсутствии блокировки при опущенной рукоятке. Таким образом, вы наглядно узнали, как подтягивается ручник.

После успешной регулировки стояночного тормоза на Рено Дастер необходимо произвести последний тест. Он будет происходить непосредственно на дороге. Машина устанавливается на склоне с уклоном в 25% и перевести рукоять в рабочее положение. Это даст возможность проверки эффективности его работы. Если машина остается абсолютно недвижимой в этих условиях, то система ручного тормоза работает исправно. И информация о том, как подтянуть ручник, вам была понятна, и вы справились с задачей. Для подобного эксперимента подойдет соответствующий участок дороги или эстакада.

Как правило, если вся технология регулировки соблюдена, то ручной тормоз на Рено Дастер работает нормально. В случае перенатяжения, заклинивания или он разорван, следует поставить новый, тогда требуется замена троса, но об этом речь пойдет в следующей статье.

Процедура замены и регулировки ручника Рено Логан

Замена тросика ручника Рено Логан проходит в течение 20-30 минут

Обратите внимание, что для максимального удобства работ вам надобится яма или подъемник. Следуйте шагам следующей инструкции:

Сперва необходимо демонтировать пластиковую консоль ручника в салоне

Для этого со стороны пассажирских сидений у консоли нужно отодвинуть панельку и при помощи ключа Torx на 20 открутить крепеж.
Поднимите ручник и осторожно достаньте пластмассовую деталь.
Отпустите регулировочную гайку, которая располагается перед ручником со стороны торпеды.
Опустите ручник. Далее необходимо высунуть тросы из пластиковых зажимов

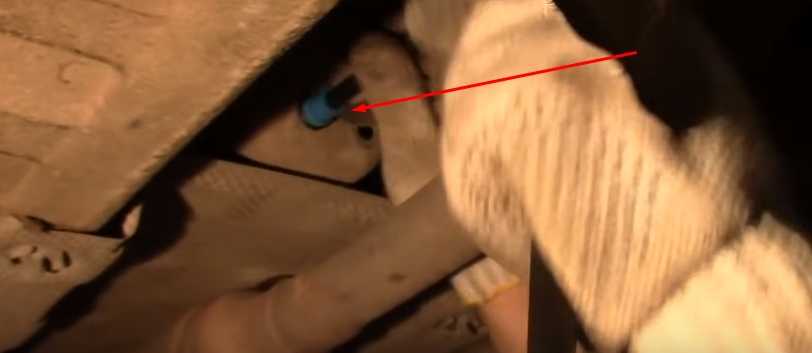

Чуть ниже располагаются специальные зажимы синего цвета. Их необходимо будет сжать, чтобы достать трос.
Для замены тросик придется снимать колесо и барабан, поэтому водители рекомендуют совмещать эту процедуру с заменой колодок.
Сняв колесо, демонтируйте колпачок. Открутите центральную гайку.
Снимите барабан. Если он изношен слабо, то для этого достаточно поддеть край отверткой и достать его руками. В ином случае, конечно же, потребуется съемник.
Оттянув пружину на тросике, необходимо вывести его из посадочного места.
Сожмите две защелки и достаньте трос с пружиной из барабана.
Отогните держатель троса, чтобы достать его с кожухом и провести под автомобиль.
Далее по следованию троса необходимо откреплять его с держателей.
Отогните теплозащитный кожух, который прикрывает трос. Далее отжав защелку в салоне, полностью достаньте тросик. Его можно и потянуть силой, но защелки тогда будут сломаны.
Установите два новых троса на место старых. Конец с синей защелкой должен устанавливаться в отверстия под самим рычагом в районе днища.
Ведем трос и вжимаем его во все фиксаторы.
Второй конец с защелкой продевается в отверстие в барабане. Зацепите трос за колодку.
Поставьте барабан на место, зафиксируйте его. Ступичная гайка должна быть затянута сильно, поэтому рекомендуется использовать специнструмент.
Установите колесо на место.
В слоне вденьте тросы в фиксаторы рядом с консолью. Убедитесь, что два тросика ходят равномерно и отсутствует перекос.
Поднимите ручник вверх и закручивайте регулировочную гайку. Через каждые 5-6 оборотов опускайте ручник проверяйте отсутствие люфта. Если он имеется, опять поднимите рычаг и продолжайте затягивать регулировочный крепеж.
Выполнив регулировку, установите на место консоль.

Процедура несложная, но вам потребуется яма или подъемник, поскольку 80% всех работ выполняются в районе днища

Также обратите внимание на короткий тросик, который соединяет два длинных троса с конструкцией самого рычага. В редких случаях может порваться именно он

Если повреждена конструкция самого рычага, то потребуется полная замена ручника Рено Логан.

Помните, что редкое использование ручника никак не продлевает ресурс троса. Наоборот, в такой ситуации повышается шанс заклинивания и последующего обрыва. Также водители не рекомендуют часто использовать ручник зимой в морозы. В этих случаях колодки просто примерзают, что опасно для тормозной системы. В конце проведите тест, поставив машину на уклон в 16 процентов и убедитесь, что колодки без проблем удерживают авто.

Гайка регулировки, которая контрит себя

Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.

Регулировочная гайка возле рукоятки

Усилить натяжение можно, а ослабить – нет!

О числе щелчков при подтягивании

Подтяжка ручника Рено Логан производится с контролем результата. Автомобиль, если ручник задействован, должен удерживаться на эстакаде, установленной под углом 25 градусов. Наверное, лучше выполнять работу так:

1. Затягиваем трос, чтобы ход рычага составлял 6 щелчков;
2. Проверяем результат;
3. Если нужно, уменьшаем число щелчков до 5-ти, но теперь даже отпущенный ручник может «прихватывать» задние колёса (проверяем).

Очень редкое исключение: число щелчков было понижено до 4-х, и задние колёса при отпущенном ручнике могут вращаться!

Как самостоятельно отрегулировать трос стояночного тормоза?

Как подтянуть ручник на Рено Логан? Довольно популярный, а главное – актуальный вопрос. Сегодня намного выгодней проводить всю работу с автомобилем за счет собственных усилий.

Но, прежде чем приступать непосредственно к самой регулировке, необходимо проверить предварительную работоспособность стояночного тормоза. Опытные автомобилисты и специалисты по ремонту авто рекомендуют проверять эффективность работы ручника спустя каждые 30 тысяч пройденных километров. Работоспособность проверяется следующим образом:

• Затягивается ручник до упора;
• Включается первая передача и плавно отпускается педаль сцепления;
• Если двигатель не заглох и машина начала катиться – на лицо неисправности в работе элемента тормозной системы.

Не смотря на то, что трос часто приходится полностью менять, в большинстве случаев весь регулировочный процесс сводится именно к его натяжке. В Renault Logan самоконтрящаяся гайка – единственный элемент, с помощью которого возможно провести всю работу по натяжке троса. Если гайку крутить влево, то натяжение должно ослабить, если вправо – увеличить.

В идеале гайку нужно затянуть так, чтобы ход ручника составлял шесть щелчков. После чего автомобиль устанавливается на наклонной поверхности в 25 градусов и проверяется работоспособность стояночного тормоза. При необходимости устанавливается рычаг на пять щелчков, но не стоит понижать количество до четырёх.

Регулировка ручного тормоза Рено Логан своими руками сводится к следующим действиям:

1. Снимается заглушка с облицовки тоннеля внутри салона автомобиля.
2. С помощью Torx Т20 откручиваются крепежные элементы.
3. Полностью демонтируется облицовка.
4. После чего необходимо обнаружить регулировочную гайку под кожухом.
5. Далее следует застопорить задние колёса Renault Logan.
6. С помощью ключа на «10» гайка поворачивается на половину одного оборота.
7. Затем следует проверить количество щелчков и установить оптимальное количество.

После того, как регулировка ручника Рено Логан полностью завершена, необходимо проверить безотказность работы элемента безопасности. Лучше всего для этого подходит эстакада или погрузочный пандус. Если найти оборудованные места не представляется возможным, применяется лёгкий способ проверки.

Но, всё же, надо будет протестировать стояночный тормоз на склоне. Легкая проверка заключается в следующем: ручка переключения передач устанавливается в нейтральное положение и поднимается ручник. После чего необходимо за счет собственных усилий попытаться сдвинуть автомобиль.

Когда необходима регулировка

Массовых претензий к работе рунного тормоза Рено Логан за всё время выпуска модели не было. Может быть поэтому автолюбители не уделяют ему внимания, до тех пор пока механизм вовсе отказывается работать. Первым признаком необходимости регулировки будет увеличения количества щелчков рычага при постановке на стояночный тормоз.

Вместо 5 – 6 придётся вытянуть рычаг выше и щелкнуть минимум семь раз. Второй признак – ручник затянут на те же 5 – 6 щелчков, а машина катится с уклона. Это значит трос ручного тормоза вытянулся и механизм нуждается в регулировке.

Проверяют эффективность ручника на подходящем уклоне. Легче всего это сделать в ближайшем гаражном кооперативе. Большинство из них оборудованы эстакадами с углом заезда на пандус в пределах 30%.

Всё еще встречающиеся эстакады возле дорог, тоже имеют приблизительно такой угол наклона. Для проверки нужно выполнить следующие действия:

• заехать на наклонную часть эстакады;
• остановиться с помощью обычного тормоза;
• затянуть ручной на 5 – 6 щелчков;
• отпустить педаль тормоза.

Внимание! В случае, если ручной тормоз не удержит авто, будьте готовы нажать на педаль обычного тормоза. Автомобиль не двигается – значит всё нормально

Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

• затянуть рычаг на те же 5 – 6 щелчков;
• выжать сцепление;
• завести двигатель;
• включить первую передачу и плавно отпустить педаль сцепления.

При исправном ручнике двигатель либо заглохнет, либо передние колеса начнут пробуксовывать, но в обеих случаях автомобиль не сдвинется с места. Если мотор не заглох, автомобиль хоть и медленно но движется, то налицо факт неэффективности стояночного тормоза. Требуется регулировка натяжения троса.

Мастера рекомендуют проверять надёжность ручника Renault Logan после каждых 30 тысяч пробега.

Часто автолюбители стремятся уменьшить износ троса и вероятность его замены. Поэтому пользуются стояночным тормозом только в исключительных случаях. Это распространённое и вредное заблуждение, ведущее к обратным последствиям.

Редкое использование ручника приводит к тому, что трос просто «прикипает» к своей оболочке и заклинивает. После этого попытка вытянуть рычаг приводит к обрыву тросика. Поэтому автогуру рекомендуют пользоваться стояночной системой каждый при каждой остановке автомобиля.

Все действия «от и до»

Как добраться до регулировочной гайки:

1. В салоне с облицовки тоннеля снимаем заглушку;
2. Ключом Torx T20 откручиваем саморез;
3. Облицовку нужно поднять вверх, сдвинуть вперёд и убрать её полностью;
4. Гайка скрыта под кожухом в виде пирамиды. Его нужно отогнуть назад.

Регулировка

Как выполнить регулировку:

1. Убедитесь, что колёса были застопорены «башмаками». Другой вариант – заднюю ось вывешивают на домкратах;
2. Ручник нужно отпустить;
3. Используя ключ «на 10», гайку поворачивают на пол-оборота;
4. Проверяют, что число щелчков теперь равно 6 (5, 4 – смотря, что нужно). При необходимости повторяют шаги 2-3.

На предпоследнем шаге, вообще-то, лучше использовать накидной ключ. А главное – проверить сделанную работу!

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово

«Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

Регулятор можно вращать отвёрткой

Читатель мог заметить несоответствие: зазор увеличивается, значит, планка «укорачивается». И значит, храповик надо было вращать вправо! Не беспокойтесь – здесь используется левая резьба.

Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

Ревизия тормозной системы

1. проверка состояния тормозной жидкости;
2. провести ревизию и возможную замену передних тормозных колодок (как выбрать колодки здесь);
3. провести ревизию и возможную замену заднего тормозного барабана (можно и без съёмника);
4. провести ревизию и возможную замену передних тормозных дисков.

Есть ли данные по регламенту

Трос от ручника не входит в список расходных материалов, поэтому разработчики не дают каких-либо рекомендаций. Технически, он имеет неограниченный срок службы. Это будет возможным только при качественной защите от воды и пыли. Последняя осуществляется пыльниками. Водители советуют проводить осмотр и регулировку тросика каждые 25-30 тысяч километров пробега. Это позволит вовремя определить разрушение пыльника и принять меры пока не началось разрушение тросика. Регулировка позволит сделать использование ручника максимально удобным, не прилагая усилия для его движения.

Стояночный тормоз использует тормозные колодки, поэтому водители обязаны проверять их состояние, иначе и от ручника не будет толку. Колодки относятся к расходным элементам, при этом имеют срок службы в 60 тысяч километров. Это предельно допустимое значение. При агрессивном стиле вождения с частыми и резкими торможениями колодки придется менять чаще.

Замена

Каждая деталь автомобиля имеет свой ресурс это касается и деталей которые входят в систему ручного тормоза

Особое внимание следует уделять тросику так как основные проблемы которые могут появится в этой системе связанны именно с ним. Следует знать что у задних колес колодки разжимаются благодаря двум тросикам, каждый из которых имеет свой привод

Менять его необходимо в следующем порядке:

1. При помощи регулировочной гайки ослабляется трос
2. Машина устанавливается на домкрат, для того чтобы снять колеса и демонтировать барабаны
3. Отщелкиваем фиксирующую пружину и снимаем задние колодки
4. Отжав пружину с рычага снимается конец тросика
5. У защитного каркаса сжимаем элемент крепежа и в щите тормозного узла снимается трос
6. Отжимается защитная оболочка левого и правого тросика, затем немного тянется привод и из отверстия уравнителя выводятся их концы
7. Под днищем через каналы  вытягиваются тросики
8. Новая деталь устанавливается в обратном

На этом работы по извлечению и замене необходимой детали можно считать завершенными.

Как можно заметить замена тросов ручника Рено Логан не такая уж сложная задача, с ней сможет самостоятельно справится каждый автовладелец,  главное последовательно и согласно выше приведенной инструкции производить все действия.

Важно помнить что ручник нужно эксплуатировать постоянно по мере необходимости, так как есть такое заблуждение что  если его реже использовать он дольше прослужит, но это не так. Тут действует так называемый эффект бумеранга, и в случае если  он будет редко перемещаться по защитному каналу его может заклинить в результате чего может  может порваться, и тросик  придется менять

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Замена тросов стояночного тормоза Рено Логан

Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в
неподвижном состоянии на уклоне — до 23 % включительно.
Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.
Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем
регулировочную гайку привода на резьбовом наконечнике переднего троса (см. «Регулировка привода стояночного тормоза»). Опускаем рычаг стояночного тормоза. Снимаем колодки тормозного
механизма заднего колеса (см. «Замена колодок тормозных механизмов задних колес»).
Плоскогубцами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…

…выводим трос из прорези уравнителя.

Сжав плоскогубцами лепестки фиксатора заднего наконечника оболочки троса…

…выводим наконечник из отверстия в щите тормозного механизма…
…и из металлического держателя на рычаге задней подвески.

Вынимаем трос из двух пластмассовых держателей на топливном баке…

…и пластмассового держателя на днище кузова.
В салоне автомобиля …

…плоскогубцами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.
Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища. Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

Выводим трос из отверстия в днище кузова.
Аналогично снимаем правый трос стояночного тормоза.
Устанавливаем задние тросы стояночного тормоза в обратной последовательности.
Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола» и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом
наконечнике переднего троса.
Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).

Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.
Отогнув разрезанные части коврового покрытия…

…головкой «на 13» отворачиваем две гайки крепления рычага к полу.

Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.

Вынимаем передний трос из отверстия рычага.
Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…

…наконечника переднего троса…

…и наконечников задних тросов.
Вынимаем передний трос из уравнителя. Устанавливаем передний трос стояночного тормоза в обратной последовательности.
После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
