Замена радиатора Рено Логан

154 Просмотров 25.Фев.2020

Процедура замены

Замена радиатора Рено Логан потребует от водителей разборки некоторых элементов в районе торпеды, поскольку именно за ней располагается сам радиатор. В «Логане» это сделано максимально удобно, если сравнивать с другими автомобилями. Водителям будет достаточно только демонтировать небольшую панель непосредственно в районе расположения педалей.  Для этого понадобится набор ключей, в том числе типа Torx, небольшая отвертка, пассатижи и компактный фонарик. Места для работ крайне мало, поэтому будьте готовы, что придется изворачиваться в салоне.

Процесс замены радиатора охлаждения Рено Логан для печки включает следующие этапы:

  1. Отключите аккумуляторную батарею.
  2. Далее в подкапотном пространстве необходимо найти патрубки, которые направлены в радиатор печки. Перед хомутами установите зажимы, чтобы предотвратить разлив ОЖ. Только после этого можете отсоединить патрубки. Если не хотите рисковать, слейте полностью всю ОЖ.
  3. С правой стороны от педалей необходимо снять пластиковый кожух, который находится под приборами.
  4. В районе обивки с помощью пассатижей снимите клипсу, после чего напольный ковер модно откатить на достаточное расстояние.
  5. Металлическая планка, которая придерживает приборную панель, крепится на нескольких болтах. Вам необходимо открутить их.
  6. К планке также крепится разъем зажигания, который потребуется отключить.
  7. Выкрутите 2 самореза и еще один болт посередине (здесь понадобится ключ Torx).
  8. Подложив под патрубки ветошь, можно отсоединить их от самого радиатора.
  9. Обязательно проверьте состояние колец и удалите грязь с концов патрубка.
  10. Надавив на специальные защелки, можно снять радиатор.
  11. Установите в посадочное место новый радиатор, замените при необходимости кольца и смажьте их.
  12. Выполните сборку в обратном порядке.

Как видно, крепление радиатора Рено Логан максимально упрощено, поскольку вам не придется разбирать торпеду, снимать руль и другие компоненты. В итоге на весь процесс у вас уйдет 20-30 минут.

Если в целостности старого радиатора еще имеется сомнения, можно проверить его на наличие пробоин. Для этого один из клапанов закрывается. Радиатор помещается в небольшую ванночку с водой, а во впускной клапан подается струя воздуха давлением не больше 0,1 МПа. Если из воды идут пузырьки, значит, имеется отверстие. Оцените его ремонтопригодность и только после этого решайте, можно ли еще восстановить старый радиатор или следует покупать новый.

Чтобы продлить срок службы этого узла, водители рекомендуют проводить периодическую чистку. Интенсивность зависит от загрязненности воздуха в вашем регионе и частоты использования печки. Естественно, не забывайте своевременно менять охлаждающую жидкость. Если теплоноситель не справляется со своей задачей, то даже полностью новый качественный радиатор не сможет достаточно обогреть салон автомобиля.

Расположение радиатора печки в «Рено-Логане»

Печка (отопитель) в автомобиле «Рено-Логан» находится впереди, по центру салона, под приборной панелью. Радиатор расположен внутри отопителя снизу, но увидеть его можно только после снятия декоративной пластиковой обшивки.

Устройство отопителя «Рено-Логан»

На схеме приведены главные элементы отопителя автомобиля «Рено», расположение которых должен знать каждый водитель:

  1. Распределительный блок.
  2. Радиатор отопителя.
  3. Трубопроводы отопителя.
  4. Резистор вентилятора пассажирского салона.
  5. Передний левый воздуховод для обогрева пространства для ног.
  6. Трос управления рециркуляцией воздуха.
  7. Трос управления распределением воздуха.
  8. Трос управления температурой воздуха.

Замена радиатора печки

Перед началом ремонтных работ необходимо снять клемму «минус» с аккумулятора автомобиля.

Какие инструменты понадобятся

Для работы нужны:

  • отвёртки с плоским и крестообразным лезвиями;
  • ключ Torx T-10;
  • торцевые ключи на «10» и на «13»;
  • чистая ёмкость объёмом 6 литров.

Снятие защиты двигателя

В автомобиле «Рено-Логан» нет специальных сливных отверстий для замены антифриза. Слив охлаждающей жидкости производится через шланг, снятый с нижнего патрубка радиатора. Для доступа к этому шлангу потребуется снять защиту внизу двигателя. Для этого:

  1. Торцевой головкой «на 10» выворачиваем крепёжные болты (6 штук), обозначенные на рисунке стрелками.

Выворачиваем крепёжные болты защиты двигателя

Вынимаем защиту двигателя: удобно делать это вместе с помощником

Слив охлаждающей жидкости

Для предотвращения потерь антифриза во время слива желательно использовать широкую ёмкость, например, таз, объёмом от 6 литров.

Порядок действий выглядит так:

  1. Для сброса избыточного давления в системе охлаждения открываем крышку на расширительном бачке, затем закрываем её снова, чтобы уменьшить начальную интенсивность вытекания антифриза во время слива.
  2. Находим нижний патрубок радиатора и подставляем под него приготовленную ёмкость.

Находим нижний патрубок радиатора и крепёжный хомут шланга

Разъединяем замок крепёжного хомута

Откручиваем колпачок штуцера выпуска воздуха из системы охлаждения

Фиксируем шланг червячным хомутом диаметром 40 мм

Снятие радиатора

Для доступа к радиатору печки нужно предварительно снять нижнюю облицовку консоли приборов. Консоль крепится по бокам двумя пружинными защёлками. Чтобы её вынуть, действуем так:

  1. Поддев облицовку с двух сторон за нижние края, выщёлкиваем их из посадочных гнёзд.

Выщёлкиваем нижние края облицовки консоли приборов из посадочных гнёз

Снимаем нижнюю облицовку консоли приборов

Аккуратно отводим ковровое покрытие в сторону

Выворачиваем болты крепления кронштейна поперечной балки

Откручиваем гайки крепления кронштейна поперечной балки

Вынимаем жгут проводов из защёлок и снимаем кронштейн

Выворачиваем винт крепления прижимной пластины трубок радиатора

Вынимаем трубки из радиатора

Аккуратно выворачиваем два шурупа крепления радиатора

Отжимаем все пластиковые защёлки

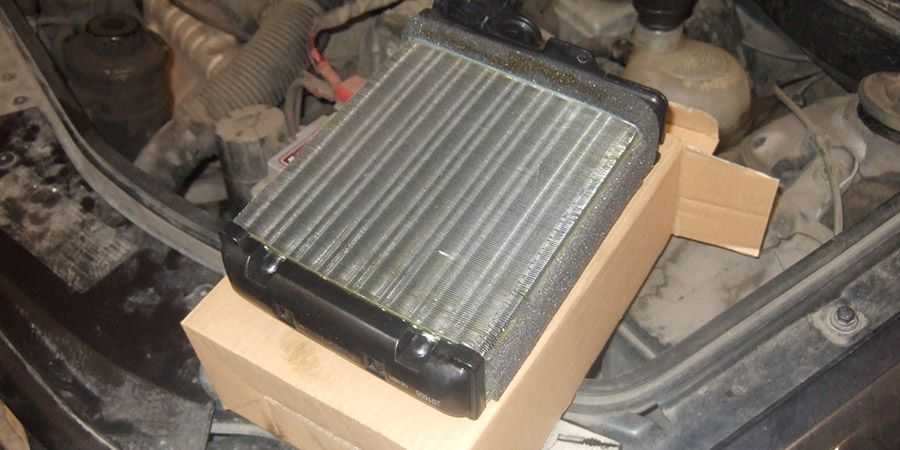

Вынимаем радиатор из отопителя — цель достигнута

Установка нового радиатора и обратная сборка снятых деталей

Новый радиатор печки и детали, снятые в процессе разборки, устанавливаем в обратном порядке:

  1. Перед установкой нового радиатора вытираем насухо внутренние полости отопителя.
  2. Уплотнительные резиновые кольца на патрубках радиатора обязательно заменяем на новые. Обычно эти кольца идут в комплекте с приобретённым радиатором.

Обязательно заменяем резиновые уплотнительные кольца на новые

Видео: замена моторчика печки в «Рено-Логане»

Перед наступлением холодов рекомендуется проверить эффективность работы системы отопления автомобиля и убедиться в отсутствии течи из радиатора печки, ведь с неисправной печкой зимой далеко не уедешь, а ремонтировать машину на морозе — занятие малоприятное.

Пошаговая инструкция

1. Сдергиваем нижний кожух с защелок и снимаем. Беремся как показано ниже и дергаем в стороны (к дверям).

2. Снимаем клипсу чтобы отвести в сторону ковер. Клипсу можно подковырнуть плоской отверткой.

3. Мы получили доступ к болтам крепления планки которая поддерживает стойку, а на этой стойке уже закреплена торпеда. Планку нужно снять чтобы получить доступ к радиатору.

Откручиваем два болта которые отмечены на фото ниже.

4. Сдавливаем по бокам и продавливаем внутрь клипсу отмеченную ниже. На этой клипсе закреплен жгут проводов.

5. Снимаем разъем замка зажигания с планки. Отжимаем фиксатор и стягиваем.

6. После снятия разъема мы получаем доступ к гайкам крепления планки. Откручиваем гайки крепежа и снимаем планку.

Как будете выводить планку, не спешите, там нужно еще отсоединить один жгут проводов.

7. После снятия планки у нас появился доступ к радиатору отопителя.

8. Откручиваем три винта под Torx T20.

9. Подложив ветошь под патрубки, вынимаем их.

10. Отгибаем защелки и извлекаем радиатор.

Защелки в прямом смысле не гнуться, просто на них нужно нажать и выводить радиатор.

11. Перед установкой нового радиатора посадочное место желательно продуть сжатым воздухом или очистить вручную.

12. Заменяем уплотнительные кольца на патрубках. После замены колец смажьте их немного чтобы они легко зашли в радиатор.

13. Устанавливаем радиатор.

14. Прикручиваем радиатор двумя винтами.

15. Вставляем патрубки в радиатор и фиксируем удерживающую планку винтом.

16. Далее заливаем охлаждающую жидкость, прокачиваем систему, удаляем воздух. Проверяем нет ли утечек на патрубках.

17. Если утечек нет, устанавливаем металлическую планку и остальное. Я думаю это в подробностях не нуждается.

Видео урок

Радиатор печки (отопителя) является частью системы отопления и вентиляции автомобиля, он обеспечивает комфорт и уют в салоне вашей машины в холодное время года. Отопитель подключён к системе охлаждения двигателя. Для подогрева воздуха в печке используется тепло, образующееся при нагреве работающего мотора. Тепло от двигателя к радиатору печки переносится циркулирующим внутри системы охлаждения антифризом. Электрический вентилятор обдувает радиатор печки и направляет нагретый воздух через систему воздуховодов в салон машины. Если системы охлаждения и отопления работают исправно, внутри автомобиля должно быть тепло даже в сильные морозы.

Причины поломки

Существует три основных причины, по которым радиатор может выйти из строя. Первая и самая простая – элементарные загрязнения. В сотах регулярно забивается пыль и мелкий мусор. Это приводит к худшей теплоотдаче. Устранение проблемы самое простое – почистить радиатор. Можно использовать обычную струю воды. Если хотите более качественного результата, прибегните к химическим составам. Главное, чтобы они не разрушили металл, из которого выполнен сам радиатор. Естественно, для максимально качественной очистки рекомендуется полностью демонтировать узел.

Вторая проблема – засорение каналов. Если вы используете низкокачественную охлаждающую жидкость или состав, не рекомендованный производителем, то на стенках будут появляться различные отложения. Избавиться от засоров можно с помощью чистящих спецсредств. Однако засорения могут быть настолько большими, что в некоторых ситуациях замена радиатора кондиционера Рено Логан или радиатора печки будет проще и выгоднее.

Третья и самая опасная неисправность – трещины, разрывы и повреждения другого рода. Многие автомастерские предлагают услуги по восстановлению. Небольшие отверстия действительно можно «залатать», хотя немаловажным является качество исполнения работ. Но для полной гарантии работоспособности рекомендуется приобрести новый радиатор и заменить поврежденный.

Когда потребуется замена

Данная деталь не относится к списку расходных элементов, поэтому автомобильный производитель не выдвигает каких-либо требований относительно периодичности замены. С технической точки зрения радиатор рассчитан на полный срок эксплуатации авто. Единственная причина, по которой может потребоваться замена, – это нарушения в работе печки или некоторые другие симптомы.

О поломке радиатора отопителя свидетельствуют несколько признаков:

  • Запотевание стекол. Если в машине регулярно и очень сильно потеют стекла, то возможен вариант, когда в салон попала сильно нагретая ОЖ, что и привело к образованию большого количества конденсата.
  • Появление в салоне приторного фруктового запаха, чаще всего дыни. Именно так пахнет охлаждающая жидкость. При ее утечках в салоне будет стоять соответствующий аромат. Как правило, утечку можно обнаружить и под самим автомобилем, даже если она относительно небольшая.
  • Уменьшение уровня охлаждающей жидкости. Где бы ни образовалась утечка, это скажется на количестве ОЖ, поэтому не забывайте регулярно проверять ее уровень.
  • Ощутимое падение эффективности работы в печке. Если в относительно небольшие морозы печка не нагревает салон, самое время провести диагностику, профилактику или ремонт системы.
  • Перегрев мотора. Косвенный признак, говорящий о низкой эффективности системы охлаждения, которая в свою очередь не способна полноценно охлаждать ДВС из-за повреждения радиатора отопления.

В большинстве случаев этих признаков хватит для общей диагностики. Финальный вывод можно делать только после визуального осмотра и проверке на герметичность. Об этом мы расскажем далее.

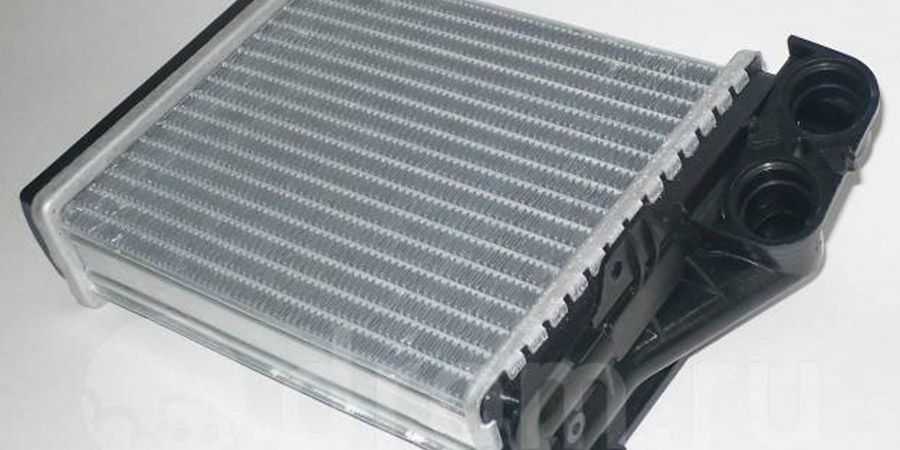

Выбор радиатора для печки

Деталь довольно простая, поэтому не стоит тратить силы, нервы и время на рассмотрение десятков моделей. Проще всего купить фирменный заводской радиатор, который при отсутствии непредвиденных обстоятельств проработает вплоть до покупки вами нового авто. Изделие имеет каталожный номер 6001547484. Стоимость лежит в районе 5000 рублей. Главное преимущество – фирменное качество, наличие новых колец для подключения и гарантированная совместимость с конструкцией машины.

На рынке представлены десятки альтернативных моделей как дешевле, так и дороже заводской продукции. В этот список можно отнести:

  • FPS 56N83;
  • ASAM S.A. 30910;
  • THERMOTEC D6R016TT;
  • PROFIT 17600085;
  • LUZAR LRH0998;
  • MAGNETI MARELLI BRQ 278.

Качество изготовления вам придется проверять самостоятельно. Обязательно почитайте перед покупкой отзывы других автовладельцев на специализированных форумах. При покупке аналога главное убедиться, что он четко соответствует по размерам оригинальной запчасти

Также обратите внимание на его характеристики: количество, прочность пластин и плотность их установки, наличие дополнительных завихрений, места расположения клапанов. Модели с круглыми трубками имеют меньший КПД по сравнению с изделиями, где устанавливаются плоские трубки

Качественная продукция всегда имеет большое количество пластин, которые плотно прилегают друг к другу. В дешевых моделях соты можно буквально прогнуть рукой. Естественно, деформации ухудшат теплоотдачу системы, поэтому не рекомендуем экономить на радиаторе печке, особенно если вам важен качественный обогрев салона в зимнее время.

Конструкция и значение узла

С точки зрения конструкции печка представляет особой самый обыкновенный теплообменник, который выполняет функцию передачи тепла от теплоносителя в окружающую среду. В этом плане он практически ничем не отличается от основного радиатора, который выполняет аналогичную функцию. Конкретно этот радиатор подключается к системе охлаждения параллельно. Для этой цели в конструкции имеются специальные штуцеры, через которые охлаждающая жидкость (ОЖ) попадает в печку и отдает тепло в салон.

Изделие выполнено в виде продолговатых сот. Такая конструкция считается классической, при этом именно она позволяет максимально эффективно передавать тепловую энергию от теплоносителя в окружающую среду. Обязательными являются впускной и выпускной клапаны, которые используются для подачи и отведения охлаждающей жидкости соответственно.

Главный радиатор работает в большом контуре, в то время как радиатор печки функционирует в малом контуре. При старте автомобиля в первую очередь запускается малый контур, когда теплоноситель ходит от двигателя к малому радиатору и обратно. За счет этого автовладельцы могут включить печку сразу же после старта двигателя.

В большинстве моделей предусмотрен специальный расширительный бачок и пароотводящая магистраль. Они необходимы для того, чтобы отводить излишне перегретую воду и образовавшийся пар. Многие водители задают логичный вопрос – почему нельзя использовать тепло, которое выделяется с основного радиатора? Дело в том, что воздух, которым он обдувается, никак не очищается, соответственно, содержит пыль и другие загрязняющие вещества.

Наличие отдельного радиатора с вентилятором и фильтром не только повышает безопасность и чистоту воздуха, но и позволяет регулировать уровень тепла. Реализовать такую систему на основе большого радиатора спереди авто возможно, но она будет слишком сложной и малоэффективной. Также не стоит путать радиатор кондиционера Рено Логан с теплообменником для печи. Это разные детали в автомобиле, при этом последний в своем составе имеет конденсатор, если говорить правильно.

Естественно, при повреждении радиатора отопления печка будет функционировать с низкой эффективностью или совсем не будет прогревать салон. Более того, утечка охлаждающей жидкости может вызвать самые разнообразные проблемы. В конечном счете, ее окажется недостаточно для охлаждения мотора, что приведет к перегреву и всем вытекающим последствиям. Например, перегрев в течение 20 минут может стать причиной:

  • деформации головки блока цилиндров;
  • появлению трещин в ГБЦ,
  • прогоранию прокладки ГБЦ;
  • разрушению межкольцевой перегородки;
  • разрушению сальников.

В связи с этим, не стоит беспечно относиться к поломкам печки, особенно если это связано с самим радиатором.

Снятие радиатора двигателя 1,6 (16V) Рено Логан, Сандеро

Снимаем радиатор для проверки его на герметичность (при подозрении на
течь) или замены при повреждении.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем передний бампер (см.«Снятие
переднего бампера на автомобиле Logan»;«Снятие
переднего бампера на автомобилях Сандеро и Сандеро Степвей»).
Cливаем охлаждающую жидкость (см.«Замена
охлаждающей жидкости двигателя 1,6 (16V)»).
Снимаем вентилятор радиатора (см.«Снятие
вентилятора радиатора»).
Чтобы получить доступ к пистонам крепления дефлектора радиатора снимаем
обе блок-фары (см.«Снятие
блок-фары на автомобиле Logan»;«Снятие
блокфары на автомобилях Сандеро и Сандеро Степвей»).

Отверткой сдвигаем фиксатор левого верхнего пистона крепления дефлектора
радиатора к верхней поперечине радиатора…

…и вынимаем пистон из отверстия.
Аналогично вынимаем правый верхний пистон крепления дефлектора…

…и два нижних – по одному с каждой стороны.

Тем же способом вынимаем пистон, расположенный за облицовкой радиатора…

…и снимаем дефлектор радиатора.

Раздвижными пассатижами разжимаем хомут крепления подводящего шланга…

…и снимаем шланг с патрубка радиатора.
Конденсатор системы кондиционирования воздуха установлен в пластмассовых
лапках, выполненных за одно целое с пластмассовыми бачками радиатора.
Для снятия конденсатора, не отсоединяя от него трубок подвода и отвода
хладагента…

…отверткой поджимаем фиксатор верхнего кронштейна конденсатора и нижнего
(на фото не виден).
Приподнимаем левую часть конденсатора так, чтобы фиксаторы кронштейнов
оставались бы в поджатом положении.
Те же операции производим на правой стороне конденсатора, после чего
приподнимаем конденсатор, выводя его кронштейны из лапок радиатора…

…и осторожно опускаем конденсатор на пол, стараясь не повредить
соединяющие его трубки.

Головкой «на 10» отворачиваем болт крепления левого кронштейна верхнего
крепления радиатора…

…и снимаем кронштейн с резиновой подушкой со штифта левого бачка
радиатора.
Аналогично снимаем правый кронштейн со штифта правого бачка радиатора.
Приподнимаем радиатор так, чтобы резиновые подушки нижнего крепления
вышли из отверстий поперечины подрамника…

…и вынимаем его вниз.

Снимаем со штифтов радиатора резиновые подушки нижнего крепления
радиатора.
При необходимости вынимаем резиновые подушки из кронштейнов верхнего
крепления. Потрескавшиеся, потерявшие упругость подушки заменяем.
Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки
радиатора деревянными пробками, подводим к нему через одну из пробок
сжатый воздух под давлением около 0,1 МПа (1 кгс/см2) и
опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не
должно наблюдаться травление (пузырьков) воздуха. Негерметичный радиатор
заменяем новым.
Устанавливаем радиатор в обратной последовательности.
Если резиновые подушки нижнего крепления радиатора снялись вместе с ним,
то при установке радиатора сначала вставляем подушки в отверстия
подрамника.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень
жидкости в бачке до нормы.
