Снятие и установка радиатора системы охлаждения Рено Логан

94 Просмотров

Снятие радиатора двигателя 1,6 (16V) Рено Логан, Сандеро

Снимаем радиатор для проверки его на герметичность (при подозрении на
течь) или замены при повреждении.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем передний бампер (см.«Снятие
переднего бампера на автомобиле Logan»;«Снятие
переднего бампера на автомобилях Сандеро и Сандеро Степвей»).
Cливаем охлаждающую жидкость (см.«Замена
охлаждающей жидкости двигателя 1,6 (16V)»).
Снимаем вентилятор радиатора (см.«Снятие
вентилятора радиатора»).
Чтобы получить доступ к пистонам крепления дефлектора радиатора снимаем
обе блок-фары (см.«Снятие
блок-фары на автомобиле Logan»;«Снятие
блокфары на автомобилях Сандеро и Сандеро Степвей»).

Отверткой сдвигаем фиксатор левого верхнего пистона крепления дефлектора
радиатора к верхней поперечине радиатора…

…и вынимаем пистон из отверстия.
Аналогично вынимаем правый верхний пистон крепления дефлектора…

…и два нижних – по одному с каждой стороны.

Тем же способом вынимаем пистон, расположенный за облицовкой радиатора…

…и снимаем дефлектор радиатора.

Раздвижными пассатижами разжимаем хомут крепления подводящего шланга…

…и снимаем шланг с патрубка радиатора.
Конденсатор системы кондиционирования воздуха установлен в пластмассовых
лапках, выполненных за одно целое с пластмассовыми бачками радиатора.
Для снятия конденсатора, не отсоединяя от него трубок подвода и отвода
хладагента…

…отверткой поджимаем фиксатор верхнего кронштейна конденсатора и нижнего
(на фото не виден).
Приподнимаем левую часть конденсатора так, чтобы фиксаторы кронштейнов
оставались бы в поджатом положении.
Те же операции производим на правой стороне конденсатора, после чего
приподнимаем конденсатор, выводя его кронштейны из лапок радиатора…

…и осторожно опускаем конденсатор на пол, стараясь не повредить
соединяющие его трубки.

Головкой «на 10» отворачиваем болт крепления левого кронштейна верхнего
крепления радиатора…

…и снимаем кронштейн с резиновой подушкой со штифта левого бачка
радиатора.
Аналогично снимаем правый кронштейн со штифта правого бачка радиатора.
Приподнимаем радиатор так, чтобы резиновые подушки нижнего крепления
вышли из отверстий поперечины подрамника…

…и вынимаем его вниз.

Снимаем со штифтов радиатора резиновые подушки нижнего крепления
радиатора.
При необходимости вынимаем резиновые подушки из кронштейнов верхнего
крепления. Потрескавшиеся, потерявшие упругость подушки заменяем.
Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки
радиатора деревянными пробками, подводим к нему через одну из пробок
сжатый воздух под давлением около 0,1 МПа (1 кгс/см2) и
опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не
должно наблюдаться травление (пузырьков) воздуха. Негерметичный радиатор
заменяем новым.
Устанавливаем радиатор в обратной последовательности.
Если резиновые подушки нижнего крепления радиатора снялись вместе с ним,
то при установке радиатора сначала вставляем подушки в отверстия
подрамника.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень
жидкости в бачке до нормы (см.«Замена
охлаждающей жидкости двигателя 1,6 (16V)»).

Устройство печки автомобиля Renault Logan

Отопитель располагается под приборной панелью в центральной части. Основные составляющие отопителя – вентилятор, распределительные заслонки и радиатор.

Основные узлы отопителя Рено Логан: 5 – распределительный блок; 6 – радиатор отопителя; 7 – трубопроводы отопителя; 8 – резитор вентилятора; 9 – передний левый воздуховод для обогрева пространства ног; 10 – трос управления рециркуляцией воздуха; 11 – трос управления распределением воздуха; 12 – трос управления температурой воздуха

Радиатор отопителя

Центральный узел системы отопления – это теплообменник отопителя (печки), или радиатор. Главная функция радиатора – нагрев поступающего в салон воздуха.

Радиатор отопителя отвечает за нагрев поступающего в салон воздуха

Вентилятор отопителя

Воздух к отопителю во время движения активно поступает через специальные отверстия в накладках щитка передка. Когда необходима более интенсивная подача воздуха, в дело вступает вентилятор. Чем быстрее он вращается – тем больше воздуха поступает к системам отопителя.

Вентилятор обеспечивает поступление большего количества воздуха к отопителю

В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. д.

В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор присоединён к электродвигателю и распределяет ток, обеспечивая, как правило, четыре скорости вентилятора.

Резистор позволяет регулировать скорость вентилятора отопителя

Почему выходит из строя резистор

Причиной поломки резистора является перегорание. Дело в том, что он постоянно находится под напряжением и передаёт ток. Опытные мастера, впрочем, утверждают, что выход резистора из строя может быть связан с неисправностями или загрязнением вентилятора в целом.

Когда резистор выходит из строя, весь электрический ток напрямую поступает к вентилятору, и тот работает только на четвёртой, максимальной скорости. Поэтому диагностировать данную поломку для автолюбителя не составит особого труда.

Как работает печка Renault Logan

В салон автомобиля поступает воздух – как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов – система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через дефлекторы – специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.

Ремонт печки Renault Logan своими руками

При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят – достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» – она будет лучше держать давление.

Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.

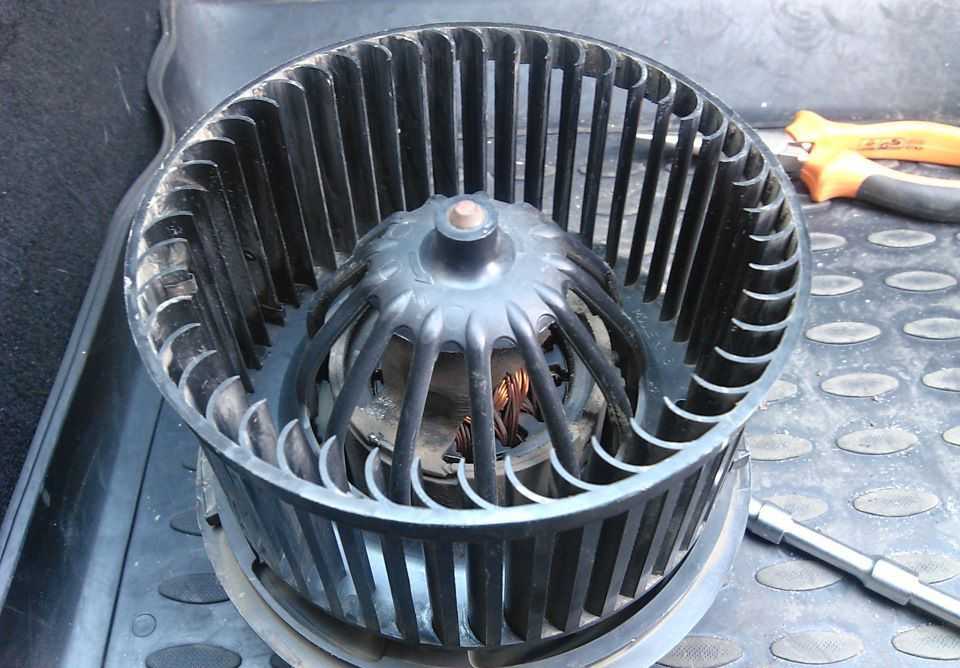

Замена вентилятора отопителя

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) – слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

Меняем резистор

Верный показатель того, что из строя вышел именно резистор – работа вентилятора печки только на четвёртой скорости.

Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора – наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

  1. Полностью слить антифриз.
  2. Демонтировать комбинацию приборов и облицовку консоли.
  3. Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.Для начала необходимо убрать ковровое покрытие
  4. Открутить крепление кронштейна (два болта снизу и две гайки сверху).Откручиваем крепление кронштейна
  5. Освободить кронштейн от проводов и снять его с балки.Снимаем кронштейн печки «Рено Логан»
  6. Отвернуть винт прижимной пластины (понадобится ключ Torx T-20) и вынуть трубки радиатора.Откручиваем винт и вынимаем трубки радиатора
  7. Отвернуть саморезы, на которые крепится радиатор, отжать защёлки и извлечь радиатор.Финальный этап – снимаем крепления радиатора печки «Рено Логан»
  8. Заменить радиатор и произвести все действия в обратном порядке, не забыв предварительно надеть резиновые уплотнители на наконечники трубок.

Замена лампочки подсветки печки

Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.

Чтобы поменять лампочку, нужно:

  1. Снять накладку магнитолы и кнопки, регулирующие работу печки.
  2. Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
  3. Найти по бокам защёлки и отжать их.
  4. Отогнуть панель и отыскать перегоревшую лампочку.
  5. Заменить лампочку и произвести все манипуляции в обратном порядке.

Профилактика поломок печки

Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:

  • регулярно менять салонный фильтр;
  • использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
  • желательно перед началом сезона всю систему промывать водой или специальной жидкостью.

Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.

Радиатор печки (отопителя) является частью системы отопления и вентиляции автомобиля, он обеспечивает комфорт и уют в салоне вашей машины в холодное время года. Отопитель подключён к системе охлаждения двигателя. Для подогрева воздуха в печке используется тепло, образующееся при нагреве работающего мотора. Тепло от двигателя к радиатору печки переносится циркулирующим внутри системы охлаждения антифризом. Электрический вентилятор обдувает радиатор печки и направляет нагретый воздух через систему воздуховодов в салон машины. Если системы охлаждения и отопления работают исправно, внутри автомобиля должно быть тепло даже в сильные морозы.

Замена радиатора печки

Перед началом ремонтных работ необходимо снять клемму «минус» с аккумулятора автомобиля.

Какие инструменты понадобятся

Для работы нужны:

  • отвёртки с плоским и крестообразным лезвиями;
  • ключ Torx T-10;
  • торцевые ключи на «10» и на «13»;
  • чистая ёмкость объёмом 6 литров.

Снятие защиты двигателя

В автомобиле «Рено-Логан» нет специальных сливных отверстий для замены антифриза. Слив охлаждающей жидкости производится через шланг, снятый с нижнего патрубка радиатора. Для доступа к этому шлангу потребуется снять защиту внизу двигателя. Для этого:

Слив охлаждающей жидкости

Для предотвращения потерь антифриза во время слива желательно использовать широкую ёмкость, например, таз, объёмом от 6 литров.

Порядок действий выглядит так:

Снятие радиатора

Для доступа к радиатору печки нужно предварительно снять нижнюю облицовку консоли приборов. Консоль крепится по бокам двумя пружинными защёлками. Чтобы её вынуть, действуем так:

  1. Поддев облицовку с двух сторон за нижние края, выщёлкиваем их из посадочных гнёзд.Выщёлкиваем нижние края облицовки консоли приборов из посадочных гнёз
  2. Снимаем нижнюю облицовку и получаем доступ к радиатору печки.Снимаем нижнюю облицовку консоли приборов
  3. Достаём при помощи отвёртки с плоским лезвием пластиковую защёлку, которой закреплено ковровое покрытие с левой стороны под радиатором, затем отводим его в сторону.Аккуратно отводим ковровое покрытие в сторону
  4. Выворачиваем торцевой головкой на «13» крепёжные болты кронштейна поперечной балки снизу (на рисунках для удобства поперечная балка показана с разобранной передней консолью приборов, но нам разбирать консоль не нужно).Выворачиваем болты крепления кронштейна поперечной балки
  5. Вынимаем из пластикового держателя в верхней части кронштейна жгут проводов замка зажигания и отводим его в сторону (на предыдущем рисунке виден пластиковый держатель, но уже без жгута проводов).
  6. Откручиваем головкой на «13» две крепёжные гайки вверху кронштейна. До этих гаек можно добраться снизу, не снимая ничего дополнительно.Откручиваем гайки крепления кронштейна поперечной балки
  7. Вынимаем из защёлок жгут проводов, который проходит по внутренней стенке кронштейна, после чего достаём кронштейн.Вынимаем жгут проводов из защёлок и снимаем кронштейн
  8. Ключом Torx T-20 выворачиваем винт, которым крепится пластина, фиксирующая трубки радиатора.Выворачиваем винт крепления прижимной пластины трубок радиатора
  9. До того как вынуть трубки из радиатора, подкладываем под него снизу сухую ветошь, чтобы собрать остатки антифриза.
  10. Отсоединяем трубки от патрубков радиатора и отводим их вперёд.Вынимаем трубки из радиатора
  11. Ключом Torx T-20 выворачиваем два шурупа крепления радиатора.Аккуратно выворачиваем два шурупа крепления радиатора
  12. Отжимаем пальцами три пластиковые защёлки и освобождаем радиатор.Отжимаем все пластиковые защёлки
  13. Вытаскиваем радиатор из отопителя.Вынимаем радиатор из отопителя – цель достигнута

Новый радиатор печки и детали, снятые в процессе разборки, устанавливаем в обратном порядке:

Видео: замена моторчика печки в «Рено-Логане»

Перед наступлением холодов рекомендуется проверить эффективность работы системы отопления автомобиля и убедиться в отсутствии течи из радиатора печки, ведь с неисправной печкой зимой далеко не уедешь, а ремонтировать машину на морозе – занятие малоприятное.

Протечки и проблемы

Причин, почему уходит антифриз может быть много, поэтому в каждом конкретном случае сразу нужно искать причину, а потом думать, как ее устранить. Например, если в салоне пахнет антифризом, то с большой долей вероятности, проблема с печкой, либо ее патрубками.

Вообще при смене ОЖ стоит внимательно осмотреть все шланги и патрубки на предмет потрескивания, чтобы в случае чего сразу заменить

Также стоит обратить внимание на термостат, ведь большинство проблем с плохим прогревом, кроются именно в нем

Еще пользователи отмечают проблемы с расширительным бачком. Пластик, внутри которого со временем становится хрупким, откалывается и попадает систему охлаждения. Чаше всего этими обломками засоряется печка. Поэтому бачок при обнаружении проблемы рекомендуется незамедлительно менять.
