Как на Рено Логан подтянуть ручник

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

  • Протягивайте тросик до шестого щелчка.
  • Убедитесь в результате.
  • Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

В крайних случаях, допускается уменьшение числа щелчков до четырех. При этом проверяйте колеса сзади — они могут не зафиксироваться.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

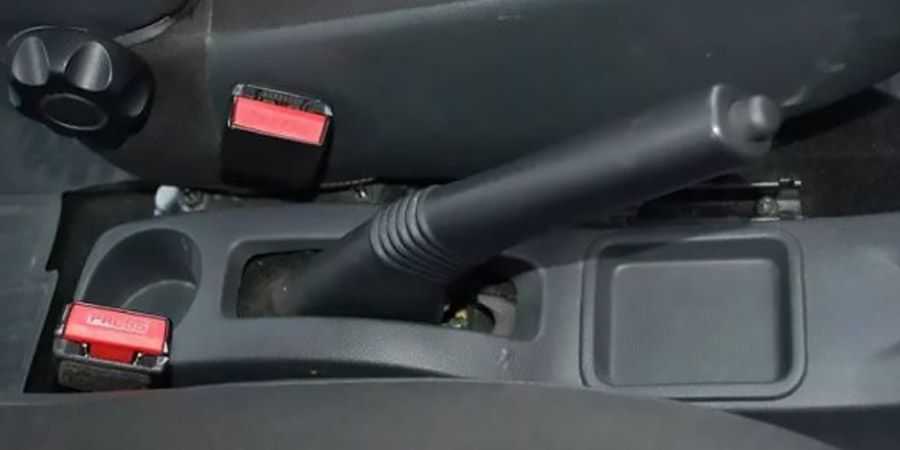

  • Демонтируйте заглушку с облицовочной части тоннеля.
  • Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

  • Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
  • Опускайте ручной тормоз вниз.
  • Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
  • Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
  • Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

Подтянуть ручной тормоз Логана не так просто, как может показаться

Здесь важно, чтобы при опускании рычага колеса легко вращались и не блокировались. При этом после подъема ручника колеса должны надежно фиксироваться

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический.

Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика , а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

  • Контролируйте уровень тормозной жидкости.
  • Проверьте и поменяйте колодки на передних колесах.
  • Проверьте и поменяйте барабан на задних колесах.
  • Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Причины поломки

Знание  причин неисправности позволит вам предотвратить ремонт. Чаще всего растяжение или обрыв  троса ручника происходит по следующим причинам:

  • Разрушение пыльников и, как следствие, попадание воды и грязи. Они разрушают металл коррозийными процессами. Нити постепенно разрываются или растягиваются, что в итоге приведет к полной неработоспособности узла.
  • Некорректное использование. Некоторые «удачливые» водители могут потянуть ручной тормоз так, что тросик под нагрузками разорвется.
  • Низкое качество детали. Если до этого трос был заменен без вашего участия, то не исключен вариант низкокачественной продукции.

Определить поломку стояночного тормоза легко. Если трос порвется, вы услышите металлический звук в  районе днища, после чего рычаг начнет болтаться. Если тросик растянулся, то ход рычага будет жестким. Иногда это связано с «закисанием» тросов в конструкции. В такой ситуации лечением станет элементарная очистка.

Независимо от проблемы, водителям обязательно понадобится лезть в конструкцию автомобиля и осматривать узел. Если вы решили сделать все самостоятельно, то в первую очередь изучите инструкцию, как заменить трос ручного тормоза Рено Логан. Это одна из простейших процедур, по сложности сравнимая с заменой масляного фильтра.

Регулировка ручника на Рено Симбол

Регулировка стояночного тормоза относится к категории работ, которые часто выполняются владельцами автомобиля. Итак, ручник функционально предназначен воздействовать на тормоза во время стоянки машины.

Подтягивание ручника

Намерение восстановить и подтянуть ручник стояночного тормоза предусматривает операции с соблюдением этапа:

  1. Установить авто на яму или поднять на эстакаду. Можно вывесить подъёмником. Удобным вариантом считается поднятие задней части машины. Для исключения сдвига или скатывания включается какая – либо передача КПП. Под передние колёса и кузов ставятся опоры для безопасности работ. Стояночный тормоз выключается.
  2. В салоне на пластиковой накладке ручника отворачиваются винты крепления. Снимается регулировочная гайка для ослабления натяжки троса. При этом требуется замерить линейкой или визуально расстояние между рычагом и регулировочной гайкой. Чтобы ослабить натяжение тросов они должны быть в пределах 20 мм.

  3. В смотровой яме снимается защитный кожух (4 болта). Обнаружив уравниватель, освобождаются оба троса. Кстати, не исключается обрыв троса. В этом случае желательно заменить оба.

  4. В салоне отвинчиваются гайки крепления рычага, и отсоединяется разъём контрольной лампы сигнализации.

  5. Гайка регулировочного болта затягивается (закручивается) до поры крепкого удержания ручного тормоза. Нормативное требование составляет уклон 25°. Процесс может повторяться до получения требуемого результата.

Виды

Он бывает следующих типов:

  • Гидравлический
  • Механический
  • Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться  в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

  • Кулачковым
  • Барабанным
  • Винтовым
  • Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер,  их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая  их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.

Когда необходима регулировка

Массовых претензий к работе рунного тормоза Рено Логан за всё время выпуска модели не было. Может быть поэтому автолюбители не уделяют ему внимания, до тех пор пока механизм вовсе отказывается работать. Первым признаком необходимости регулировки будет увеличения количества щелчков рычага при постановке на стояночный тормоз.

Вместо 5 – 6 придётся вытянуть рычаг выше и щелкнуть минимум семь раз. Второй признак – ручник затянут на те же 5 – 6 щелчков, а машина катится с уклона. Это значит трос ручного тормоза вытянулся и механизм нуждается в регулировке.

Проверяют эффективность ручника на подходящем уклоне. Легче всего это сделать в ближайшем гаражном кооперативе. Большинство из них оборудованы эстакадами с углом заезда на пандус в пределах 30%.

Всё еще встречающиеся эстакады возле дорог, тоже имеют приблизительно такой угол наклона. Для проверки нужно выполнить следующие действия:

  • заехать на наклонную часть эстакады;
  • остановиться с помощью обычного тормоза;
  • затянуть ручной на 5 – 6 щелчков;
  • отпустить педаль тормоза.

Внимание! В случае, если ручной тормоз не удержит авто, будьте готовы нажать на педаль обычного тормоза. Автомобиль не двигается – значит всё нормально

Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

  • затянуть рычаг на те же 5 – 6 щелчков;
  • выжать сцепление;
  • завести двигатель;
  • включить первую передачу и плавно отпустить педаль сцепления.

При исправном ручнике двигатель либо заглохнет, либо передние колеса начнут пробуксовывать, но в обеих случаях автомобиль не сдвинется с места. Если мотор не заглох, автомобиль хоть и медленно но движется, то налицо факт неэффективности стояночного тормоза. Требуется регулировка натяжения троса.

Мастера рекомендуют проверять надёжность ручника Renault Logan после каждых 30 тысяч пробега.

Часто автолюбители стремятся уменьшить износ троса и вероятность его замены. Поэтому пользуются стояночным тормозом только в исключительных случаях. Это распространённое и вредное заблуждение, ведущее к обратным последствиям.

Редкое использование ручника приводит к тому, что трос просто «прикипает» к своей оболочке и заклинивает. После этого попытка вытянуть рычаг приводит к обрыву тросика. Поэтому автогуру рекомендуют пользоваться стояночной системой каждый при каждой остановке автомобиля.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

  1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
  2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
  3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
  4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
  5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
  6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
  7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
  8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Это интересно: Как проверить уровень и долить масло в АКПП Рено Меган 2 — видео

Что, если не помогло?

Если механизм на вашем Рено отрегулирован, но по-прежнему отказывается работать, проблему стоит искать в неисправности самого механизма. Чаще всего неисправность лежит в части механизма, которая производит сведение и разведение колодок.

При этом рычаг ходит достаточно упруго, однако, даже при доведении его до крайнего верхнего положения, автомобиль не фиксируется на месте.

Второй причиной может служить износ задних колодок. Чтобы проверить их состояние, необходимо снять заднее колесо и провести визуальный осмотр. Если колодки изношены до индикатора, их следует заменить и произвести регулировку заново.

Подготовка к работе

  • Ключ на 10;
  • Плоская отвертка;
  • Отвертка «звездочка» типа Т20.

Ключ должен быть рожковым, поскольку при работе будет крайне мало места для «маневра» и нужно, чтобы используемый инструмент был как можно более компактным, что хорошо заметно на видео. Отвертку желательно предварительно обмотать скотчем или изолентой.

Этот инструмент нужен, чтобы поддевать и без того хрупкие пластиковые детали, поэтому важно, чтобы острые металлические грани не царапали и ломали этот мягкий материал

Особое внимание стоит уделить очистке от грязи и пыли: если при разборке внутрь механизма нечаянно попадут инородные частицы, это может привести к выходу его из строя и неправильной работе

Ручник: функции и конструкция

Самая главная функция этого узла в автомобиле – блокирование колес в тех случаях, когда использование тормоза невозможно или нерационально. Опытнее водители, конечно, могут обойтись и без ручника. Например, при подъеме на гору они с легкостью оперируют педалью тормоза, а во время стоянки используют передачу. Но это больше альтернативные решения.

Например, многим водителям при подъеме на гору намного удобнее пользоваться именно ручником, причем как опытным водителям, так и новичкам. Ставить на передачу автомобиль для избегания отката – допустимый вариант, но на склонах с большим уклоном это не рекомендуется. Если машина случайно покатится, то последствия могут быть самыми разными.  В лучшем случае она упрется в дерево или бордюр, а самым невезучим водителям придется искать транспортное средство в реке или озере. Некоторые просто забывают, что машина стоит на скорости и при старте резко сдают вперед, протаранивая задний бампер другому авто.

Естественно, если у вас коробка автомат, то ручник является обязательным. Здесь нельзя поставить машину на передачу, чтобы она не укатилась. Иногда для дополнительного торможения опытные автовладельцы помогают себе ручником

Пользоваться в этом случае им нужно очень осторожно, так как есть вероятность попасть в занос

В конце концов, ручной тормоз – это дополнительная безопасность. Утечка тормозной жидкости или другие проблемы с тормозами опасны, но при наличии ручника вы относительно быстро и безопасно все-таки сможете остановить авто. Это намного предпочтительнее, чем торможение двигателем

Обратите внимание, что, согласно правилам, запрещено использовать автомобиль, в котором ручной тормоз неспособен удержать машину в неподвижном состоянии на уклоне в 16% или меньше. Если сотрудники ГИБДД сумеют это выяснить, то водителей ждет штраф за эксплуатацию авто с неисправностью

Конструктивно система состоит из управляющего рычага и тросов, которые направляются к тормозам – штатным колодкам. Снятие с тормоза или возвращение механизма в начальное положение осуществляется  благодаря возвратной пружине.

Вероятность поломки троса ручника на новом автомобиле небольшая, а при наличии гарантии вам должны его поменять в сервисном центре. Однако, если машина не на гарантии, все ремонтные работы вам следует проводить самостоятельно. Это – одна из таких процедур, за которую необязательно платить механикам из СТО.

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит замена тормозных колодок, замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.

Регулируем трос стояночного тормоза

Справедливости ради, следует отметить, что с понятием, как подтянуть ручник тормозной системы стояночного механизма автовладельцу Renault Duster приходиться достаточно редко, в отличие от других машин. Потребность в этом возникает обычно после замены тросов или ремонта. Конструктивно ручной тормоз этого автомобиля оборудован саморегулирующимся устройством – удлинением распорной планки устраняется частично износ колодок. Благодаря этому откорректировать степень натяжения троса можно, а как подтягивается ручник? Выполнить надо ряд полных прокачек педалью, и переместив рукоятку вниз, а затем вверх несколько раз. При выполнении этой процедуры кнопку рукоятки следует нажимать. Благодаря таким простым действиям ручной стопор начинает функционировать исправно, при этом считается нормальным возникновение шести-восьми щелчков храповика. В случае отсутствия блокировки задней оси колес из-за ослабленного троса, его следует натянуть. Ниже расписана технология этой процедуры. Итак, как подтягивается ручник правильно:

  1. Необходимо сначала снять кожух туннеля пола, чтобы провести регулировку. Для его демонтажа необходимо с усилием освободить фиксаторы и вынуть каркас пыльника рукоятки КПП. Используя отвертку отклонить стопорный механизм регулятора электрического приводного устройства зеркал заднего обзора. Затем снять накладку.
  2. Отжать крышку-заглушку кожуха рычага стояночного тормозного механизма. После перевести рычаг в предельное положение вниз.
  3. Потом следует поддомкратить автомобиль сзади, чтобы колеса задней оси свободно вращались и надежно зафиксировать такое положение машины.
  4. Далее несколько резких нажатий, с удержанием педали тормоза, позволять произвести натяжку троса. Используя ключ на 10 необходимо вращать регулировочную шайбу для натяжения тросика.
  5. При выполнении такого процесса, как регулировка ручника, не забывайте приводить несколько раз рукоятку в рабочее положение, чтобы отрегулировать храповый механизм до нормального количества щелчков (6-8).
  6. В конце следует провести прокрутку каждого колеса задней оси и убедиться в отсутствии блокировки при опущенной рукоятке. Таким образом, вы наглядно узнали, как подтягивается ручник.

После успешной регулировки стояночного тормоза на Рено Дастер необходимо произвести последний тест. Он будет происходить непосредственно на дороге. Машина устанавливается на склоне с уклоном в 25% и перевести рукоять в рабочее положение. Это даст возможность проверки эффективности его работы. Если машина остается абсолютно недвижимой в этих условиях, то система ручного тормоза работает исправно. И информация о том, как подтянуть ручник, вам была понятна, и вы справились с задачей. Для подобного эксперимента подойдет соответствующий участок дороги или эстакада.

Как правило, если вся технология регулировки соблюдена, то ручной тормоз на Рено Дастер работает нормально. В случае перенатяжения, заклинивания или он разорван, следует поставить новый, тогда требуется замена троса, но об этом речь пойдет в следующей статье.

Подготовительные мероприятия

В первую очередь, конечно же, необходимо купить новый тросик. Лучше всего ставить оригинальные запчасти. Тросик продается под каталожным номером 001547169 (6001547168). Весь механизм стояночного тормоза можно найти под номером 360109167R. Если понадобится фиксатор троса, то ищите его под номером 7703179103. Как и в случае с другими деталями, водителям доступно огромное количество аналогов от сторонних производителей:

  • A.B.S. (Нидерланды);
  • BOSCH (Германия);
  • COFLE (Италия);
  • FTE (Германия);
  • LPR (Италия);
  • NK (Германия);
  • TRISCAN (Дания);
  • TRW (Германия).

В среднем цена не превышает 1-1,5 тысячи рублей. В Интернете вы всегда можете почитать отзывы о конкретных моделях. Деталь достаточно простая, поэтому принципиальных отличий у тросиков нет. Главное, это качество используемого металла и совместимость с местами крепежа. Дополнительно подготовьте набор инструментов (отвертки, гаечные ключи и фонарик для освещения).

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Особенности регулировки ручника

Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.

Проверку работоспособности выполняем по такому алгоритму:

  • затягиваем рычаг ручника до упора;
  • заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
  • если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.

Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Можно отрегулировать привод до пяти щелчков в храповом механизме, но меньше нельзя, поскольку возникает риск «прихватывания» задних колес.

Вы здесь

Вам потребуется торцовая головка «на 13». Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 5-7 зубцов (щелчков) храпового устройства. При необходимости привод стояночного тормоза регулируют из салона. 1. Снимите облицовку тоннеля пола (см. тут)

2, Откиньте вперед установленную на облицовке рычага привода стояночного тормоза заглушку, закрывающую регулировочный узел привода стояночного тормоза.

3. Заворачивая или отворачивая регулировочную гайку, добейтесь хода рычага на 5-7 щелчков. 4. Выполните несколько полных ходов рычага и опустите рычаг до упора. 5. Поддомкратьте заднюю часть автомобиля и проверните задние колеса рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес. 6. Установите на место заглушку регулировочного узла и облицовку тоннеля пола.

Регулируем самостоятельно ручник

Здесь подразумевается выполнение нижеприведенных действий.

  1. Демонтируем декоративную заглушку, присутствующую на облицовке тоннеля в салоне.
  2. Вооружившись ключом «Торкс-20», откручиваем весь перечень крепежных компонентов.
  3. Теперь облицовку можно снимать. Обнаруживаем регулировочную гайку.
  4. Вращаем гайку в нужном направлении примерно на половину одного оборота. Пользуемся ключом 10-го типоразмера.
  5. Проверяем изменившийся уровень натяжки путем активации рычага системы. Считаем щелчки и удостоверяемся в факте фиксации автомобиля против скатывания.
  6. Таким способом достигаем ранее обозначенного количества щелчков механизма при активации рычага, после которых автомобиль Рено Логан начинает надежно удерживаться с помощью стояночного тормоза. Регулировка ручника завершена.

Процедура замены и регулировки ручника Рено Логан

Замена тросика ручника Рено Логан проходит в течение 20-30 минут

Обратите внимание, что для максимального удобства работ вам надобится яма или подъемник. Следуйте шагам следующей инструкции:

Сперва необходимо демонтировать пластиковую консоль ручника в салоне

Для этого со стороны пассажирских сидений у консоли нужно отодвинуть панельку и при помощи ключа Torx на 20 открутить крепеж.
Поднимите ручник и осторожно достаньте пластмассовую деталь.
Отпустите регулировочную гайку, которая располагается перед ручником со стороны торпеды.
Опустите ручник. Далее необходимо высунуть тросы из пластиковых зажимов

Чуть ниже располагаются специальные зажимы синего цвета. Их необходимо будет сжать, чтобы достать трос.
Для замены тросик придется снимать колесо и барабан, поэтому водители рекомендуют совмещать эту процедуру с заменой колодок.
Сняв колесо, демонтируйте колпачок. Открутите центральную гайку.
Снимите барабан. Если он изношен слабо, то для этого достаточно поддеть край отверткой и достать его руками. В ином случае, конечно же, потребуется съемник.
Оттянув пружину на тросике, необходимо вывести его из посадочного места.
Сожмите две защелки и достаньте трос с пружиной из барабана.
Отогните держатель троса, чтобы достать его с кожухом и провести под автомобиль.
Далее по следованию троса необходимо откреплять его с держателей.
Отогните теплозащитный кожух, который прикрывает трос. Далее отжав защелку в салоне, полностью достаньте тросик. Его можно и потянуть силой, но защелки тогда будут сломаны.
Установите два новых троса на место старых. Конец с синей защелкой должен устанавливаться в отверстия под самим рычагом в районе днища.
Ведем трос и вжимаем его во все фиксаторы.
Второй конец с защелкой продевается в отверстие в барабане. Зацепите трос за колодку.
Поставьте барабан на место, зафиксируйте его. Ступичная гайка должна быть затянута сильно, поэтому рекомендуется использовать специнструмент.
Установите колесо на место.
В слоне вденьте тросы в фиксаторы рядом с консолью. Убедитесь, что два тросика ходят равномерно и отсутствует перекос.
Поднимите ручник вверх и закручивайте регулировочную гайку. Через каждые 5-6 оборотов опускайте ручник проверяйте отсутствие люфта. Если он имеется, опять поднимите рычаг и продолжайте затягивать регулировочный крепеж.
Выполнив регулировку, установите на место консоль.

Процедура несложная, но вам потребуется яма или подъемник, поскольку 80% всех работ выполняются в районе днища

Также обратите внимание на короткий тросик, который соединяет два длинных троса с конструкцией самого рычага. В редких случаях может порваться именно он

Если повреждена конструкция самого рычага, то потребуется полная замена ручника Рено Логан.

Помните, что редкое использование ручника никак не продлевает ресурс троса. Наоборот, в такой ситуации повышается шанс заклинивания и последующего обрыва. Также водители не рекомендуют часто использовать ручник зимой в морозы. В этих случаях колодки просто примерзают, что опасно для тормозной системы. В конце проведите тест, поставив машину на уклон в 16 процентов и убедитесь, что колодки без проблем удерживают авто.

Все действия «от и до»

Как добраться до регулировочной гайки:

  1. В салоне с облицовки тоннеля снимаем заглушку;
  2. Ключом Torx T20 откручиваем саморез;

    Крепёжный элемент здесь один

  3. Облицовку нужно поднять вверх, сдвинуть вперёд и убрать её полностью;

    Главный шаг всей операции

  4. Гайка скрыта под кожухом в виде пирамиды. Его нужно отогнуть назад.

    Этот элемент скрывает гайку

Регулировка

Как выполнить регулировку:

  1. Убедитесь, что колёса были застопорены «башмаками». Другой вариант – заднюю ось вывешивают на домкратах;
  2. Ручник нужно отпустить;
  3. Используя ключ «на 10», гайку поворачивают на пол-оборота;

    Гаечный ключ «на 10»

  4. Проверяют, что число щелчков теперь равно 6 (5, 4 – смотря, что нужно). При необходимости повторяют шаги 2-3.

На предпоследнем шаге, вообще-то, лучше использовать накидной ключ. А главное – проверить сделанную работу!

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово

«Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

Регулятор можно вращать отвёрткой

Читатель мог заметить несоответствие: зазор увеличивается, значит, планка «укорачивается». И значит, храповик надо было вращать вправо! Не беспокойтесь – здесь используется левая резьба.

Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

Ревизия тормозной системы

  1. проверка состояния тормозной жидкости;
  2. провести ревизию и возможную замену передних тормозных колодок (как выбрать колодки здесь);
  3. провести ревизию и возможную замену заднего тормозного барабана (можно и без съёмника);
  4. провести ревизию и возможную замену передних тормозных дисков.

Совет

Чтобы нормально работал ручник, кроме целых тросов нужно проверить износ:

  • тормозных колодок
  • тормозных поршней
  • механизма ручника
  • тормозного барабана
  • мелких деталей тормозной системы

Если что-то изношено, заменить.

Заключение

Регулировка ручного тормоза на Рено Сандеро — процедура, не требующая много времени и специального инструмента. Обладая определенными знаниями, регулировка занимает всего несколько минут и освобождает владельца от мучительных поездок в сервис, а также гарантирует безотказную работу стояночного тормоза и уверенность в своем автомобиле.

барабанный и стояночный тормоз

Заключение Регулировка ручного тормоза на Рено Сандеро — процедура, не требующая много времени и специального инструмента. Для начала, его необходимо подвинуть назад, параллельно полу. Также Вам будут предоставлены гарантии на ремонт, которые являются отличном подспорьем при выборе определения места и способа ремонта и обслуживания Вашего автомобиля.

Главное — не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его. Чаще всего неисправность лежит в части механизма, которая производит сведение и разведение колодок. Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика.

Впрочем, последний совет касается любого автомобиля, который на сегодняшний день производится в мире различными автоконцернами. Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…. Вынимаем трос из двух пластмассовых держателей на топливном баке… …и пластмассового держателя на днище кузова.

Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

Выводим трос из отверстия в днище кузова. Аналогично снимаем правый трос стояночного тормоза.

Устанавливаем задние тросы стояночного тормоза в обратной последовательности. Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола см.

Рено Логан как поменять троса ручника/Renault Logan replacement of handbrake cables

Отсоединяем передние наконечники задних тросов от уравнителя см. Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза. Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Вынимаем передний трос из отверстия рычага. Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы….

Рейтинг
( Пока оценок нет )
Editor/ автор статьи
Понравилась статья? Поделиться с друзьями:
Рено Логан - Renault Logan лучшая машина
Добавить комментарий
Adblock
detector
