Аккумулятор Рено Логан

Проверка аккумулятора нагрузочной вилкой.

Однако, просто проверки напряжения на аккумуляторе не достаточно для полной и качественной оценки его работоспособности.

Следующим этапом необходимо проверить способность аккумулятора выполнять свои функции при подключении к нему нагрузки. Ведь может быть такой случай, когда при измерении напряжения определяется, что АКБ полностью заряжена, а «крутит двигатель» плохо или вообще не «крутит». Можно предположить, что у такого аккумулятора упала емкость в результате долгой, а чаще неправильной эксплуатации и разряжается он настольно быстро, что «умирает» за одну секунду.

Итак, чтобы проверить работу аккумулятора под нагрузкой используется нагрузочная вилка. Схема нагрузочной вилки приведена на рисунке.

То есть нагрузочная вилка представляет собой вольтметр с возможностью подключения параллельно с его выводами нагрузки. Для стартерных батарей сопротивление нагрузки выбирается в диапазоне 1-1,4 от емкости аккумулятора. Это считается максимальным разрядным током для аккумулятора. Не путать со стартерным током.

Сначала проводится измерение напряжения аккумулятора без нагрузки и определение степени его заряженности с помощью таблицы.

Таблица 5. Зависимость степени заряженности АКБ от напряжения на холостом ходу. (АКБ находится в покое не менее 24 часов).

Вторым этапом является измерение напряжение на аккумуляторе при подключенной нагрузки и определение степени заряженности согласно таблице. Снятие показание под нагрузкой производится в конце пятой секунды с момента подключения нагрузки.

Таблица 6. Зависимость степени заряженности АКБ от напряжения в конце 5 секунды тестирования нагрузочной вилкой.

Значения в данных таблицах взяты непосредственно из инструкции на нагрузочные вилки.

Таким образом, при 100% заряженном аккумуляторе напряжение, измеряемое под нагрузкой не должно быть меньше 10,2 вольта. В противном случае считается что аккумулятор недозаряжен и его необходимо зарядить.

Если же случилась такая ситуация, что без нагрузки аккумулятор показывает напряжение 100% заряженного аккумулятора, а при включении нагрузки напряжение сильно «просаживается» и сильно отличается от значений указанных в таблице, то значит, имеет место быть в таком аккумуляторе неисправность (сульфатация, короткозамкнутые пластины и т. д.).

Поэтому необходимо, если это возможно устранять неисправность или приобретать новый аккумулятор, что бы в один прекрасный день он вас не подвел.

Вот на сегодня и все. В этой статье я затронул только вопрос проверки аккумуляторной батарей. Как же правильно зарядить аккумулятор, попытаться восстановить его после сульфатации и многие другие вопросы я расскажу в следующих выпусках журнала ЭЛЕКТРОН.

Поэтому не забываем подписываться на новые выпуски интернет-журнала по электротехнике и электронике.

А теперь подробное видео о том как проверить аккумулятор автомобиля:

Проверка различных видов аккумуляторов

Для того чтобы измерить емкость аккумулятора, не обязательно пользоваться мультиметром – померить значение данной характеристики можно с помощью программ и приспособлений.

Проверка емкости АКБ ноутбука

Для того чтобы проверить емкость аккумуляторной батареи ноутбука, необходимо воспользоваться специальными утилитами: Battery Care, Aida (для операционных систем семейства Windows), coconutBattery (для ОС Mac OS), которые показывают фактическое и заявленное производителем значение данной характеристики.

Также заряд батареи ноутбука можно проверить при помощи командной строки, в которой необходимо ввести powercfg energy и нажать кнопку Enter. В результате таких действий система, спустя примерно минуту, выдаст адрес подробного отчета о состоянии источника энергии и всей системы энергоснабжения компьютера.

Проверка емкости АКБ телефона

Замерить емкость батареи мобильника можно при помощи специальных программ или USB-тестера.

Так объем аккумулятора телефона на ОС Android можно узнать при помощи таких программ, как Nova Battery Tester, Battery HD Pro, Power Battery. Данные программы позволяют быстро и с высокой точностью получить актуальную информацию о состоянии батарейки, спрогнозировать продолжительность ее нормального функционирования, необходимость замены

Особенно важно это при использовании батареек низкого качества, склонных к самопроизвольному разбуханию и протеканию

Проверка емкости АКБ шуруповерта

Определение емкости акб шуруповерта производится замером времени работы полностью заряженного питания на инструменте. Если полученное значение меньше указанного на корпусе питания, то значит один или несколько внутренних его элементов пришли в негодность.

Проверка емкости автомобильного аккумулятора

Измерение емкости автомобильного аккумулятора производится по описанному выше алгоритму с подключением нагрузки. В качестве нагрузки используют мощные лампы, магнитолы, автомобильные компрессоры для подкачки колес.

Измерение ёмкости аккумуляторов 18650

Батарейка типа 18650

Емкость акб данного типа замеряют при помощи тестера или способом подключения нагрузки. Вычисляют значение данной характеристики у аккумулятора 18650 по тому же принципу, что и у автомобильной акб.

Таким образом, зная, как измерить емкость аккумулятора, можно контролировать данную важную характеристику и своевременно менять акб при снижении ее значения ниже предельно допустимого уровня. Не имея понятия о том, как узнать емкость, можно долго эксплуатировать акб с низким значением данной характеристики, что отрицательно отразится на самом оборудовании, которое работает от такого элемента.

Проверка напряжения на запущенный двигатель

При использовании мультиметра для замера напряжения на заведенный двигатель, следует отметить начальную цифру – она должна составлять примерно 13,6 вольт. Далее необходимо постепенно включать различные источники потребления энергии – свет фар, кондиционер или печку, музыкальный проигрыватель и так далее. При этом напряжение аккумулятора должно упасть на 0,1 или 0,2 вольт, но не более.

Сильное падение напряжения указывает на критически слабый уровень заряда аккумулятора, в связи с чем, необходимо обратиться в сервисный центр.

Основное соотношение напряжения и заряда аккумулятора в процентах:

  • 12,9 вольт – 90% заряда
  • 12,5 вольт – 50 % заряда
  • 12,1 вольт – менее 10% заряда

По словам специалистов, осуществлять замер напряжения следует с утра, когда двигатель еще не запускался. Не рекомендуется измерять напряжение аккумулятора после того, как автомобиль заглушается, так как на следующий день показатель напряжения может измениться.

В данной таблице указаны основные способы проверки напряжения нового АКБ, необходимый ряд действий для проверки, а также результаты и их значения.

Способ проверки Проведение проверки Результат и его значение
Проверка с помощью мультиметра Включается устройство, черный провод подключается к минусу аккумулятора, красный – к плюсу. Включается нужный режим, после измерения цифра отображается на дисплее устройства. 12,6 вольт – оптимальный заряд;
12 вольт – менее 50%;
11 вольт и меньше – аккумулятор разряжен.
Проверка с помощью нагрузочной вилки Аппарат подключается к аккумулятору и проводится два замера: цифра при подключении и цифра, спустя 5 секунд. При включенном двигателе напряжение должно составлять 14 вольт, после пяти секунд упасть до 10 вольт. Это свидетельствует о том, что аккумулятор заряжен оптимально.
Проверка на работающий двигатель С помощью удобного устройства напряжение замеряется до и после работы дополнительных источников потребления энергии. Изменение цифры на не более, чем 0,2 вольт указывает на оптимальный заряд нового АКБ.
Резкое изменение показателей – сильный разряд аккумулятора, что должно вызвать сомнения в его качестве.

Подводя итог, нужно сказать, что благодаря современным технологиям производители автомобильных аккумуляторов постоянно стараются совершенствовать свою продукцию. Кроме этого, на данный момент существует множество способов для проверки напряжения АКБ.

В большинстве случаев, в специализированных магазинах продаются высококачественные аккумуляторы и уже заряженные до оптимального уровня.

Однако порой следует проверить заряд АКБ при его покупке или сразу же после нее, чтобы в дальнейшем не столкнуться с рядом проблем, к основным из которых относится отказ запуска двигателя в зимнее время года. Как показывает практика, разряженный и некачественный АКБ является одной из основных причин подобной ситуации.

Какие параметры можно проверить

При помощи данного измерителя электрических характеристик можно узнать емкость аккумулятора, напряжение (разность потенциалов) между его полюсами, внутреннее сопротивление, ток утечки.

Как измерить напряжение

Измерение значения данной характеристики на перезаряжаемом источнике питания при помощи мультиметра производится следующим образом:

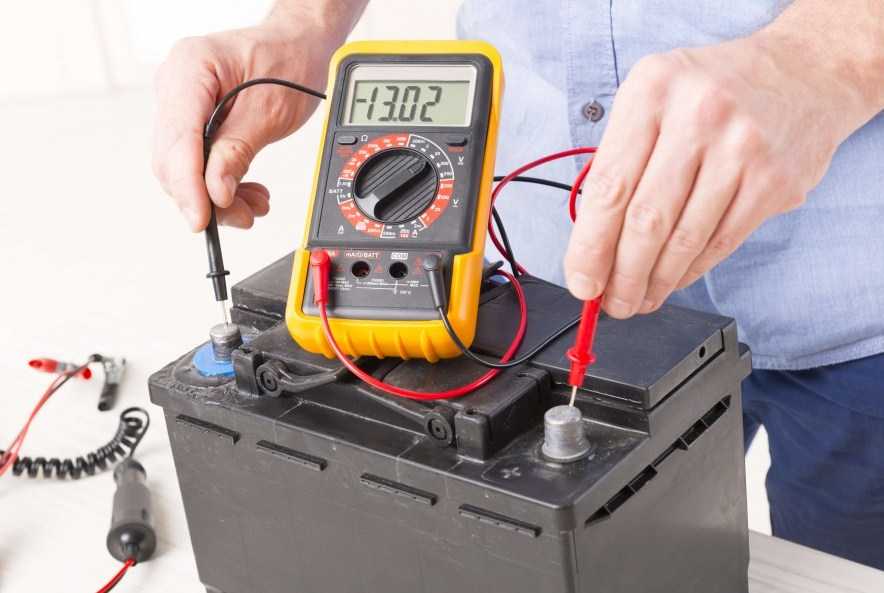

  1. Измеритель переключается на диапазон замеров постоянного напряжения до 20 В;
  2. Наконечники щупов прикладываются к одноименным полюсам (выводам) питания;
  3. Спустя несколько секунд, текущее значение напряжения акб высвечивается на дисплее.

На заметку. Если на дисплее рядом с цифрами высвечивается знак « – » то это означает, что при подключении зажимов или наконечников щупов произошла «переполюсовка»: щупы приложены не к одноименным, а к разноименным полюсам (минусовой черный щуп приложен к плюсовому полюсу, красный плюсовой – к минусовому. Особой опасности данная ситуация не несет, но для нормальной работы измерителя ее лучше избегать и следить за соблюдением полярности подключения щупов.

Измерение разности потенциалов при помощи многофункционального измерителя

Как измерить ёмкость

Узнать емкость батареи можно следующим образом:

  • Батарею полностью заряжают, после чего подключают к ней нагрузку с заранее известным током потребления, например, лампу накаливания;
  • Засекают время, в течение которого нагрузка будет нормально работать;
  • Одновременно с этим к полюсам подключают щупы (зажимы) мультиметра, переключая его в режим измерения постоянного напряжения в диапазоне до 20 В. Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики.
  • Фактическое значение характеристики находят, делая простой расчет: умножая ток, потребляемый нагрузкой, на время ее нормальной работы от полностью заряженной батареи. Полученный результат выражается в Амперчасах (А*час, Ah).

Помимо мультиметра, измеряется емкость перезаряжаемых элементов с помощью такого приспособления, как тестер.

Как проверить внутреннее сопротивление

Для проверки внутреннего сопротивления батареи производят следующие манипуляции:

  • К батарее подключают нагрузку: лампочку, моторчик или какой-либо инструмент;
  • Дают нагрузке поработать 5-10 секунд;
  • Замеряют напряжение питания (U1);
  • Отключают нагрузку;
  • Повторно замеряют напряжение на полюсах батареи (U2);
  • Находят разницу между двумя значениями U1 и U2, после чего делят ее на номинальную заявленную производителем питания разность потенциалов, затем переводят полученный результат в проценты. Если в процентном выражении полученное на основании расчетов значение меньше 0,4%, значит, внутреннее сопротивление нормальное.

Элементы с превышающим данное значение показателем считаются непригодными и даже опасными для дальнейшего использования.

Как проверить ток утечки

Ток утечки – опасное, нежелательное явление для любого перезаряжаемого питания. Проверка его наличия на автомобильном источнике питания производится следующим образом:

  • Выключают зажигание;
  • Отключают все работающие при выключенном зажигании потребители: магнитолу, охранную систему;
  • Отсоединяют минусовую клемму источника питания;

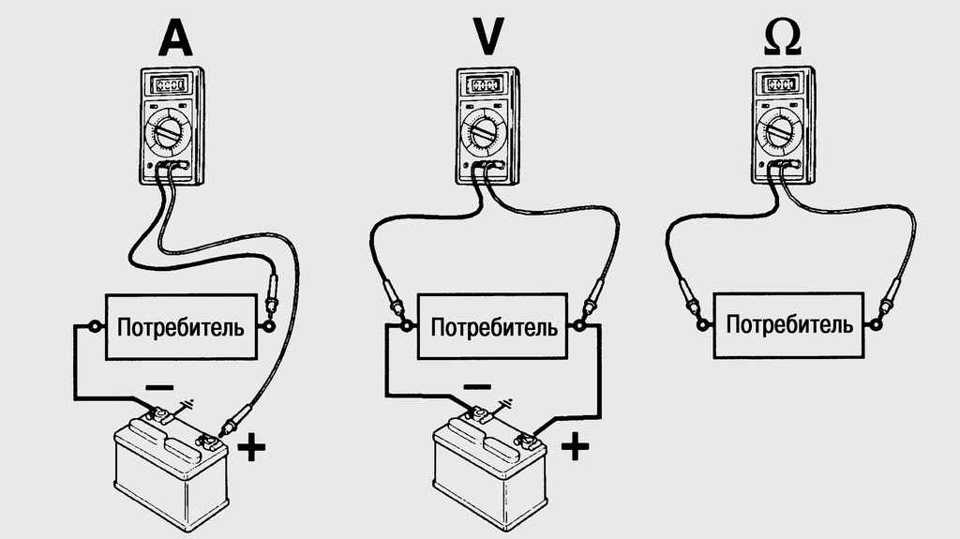

  • Переводят мультиметр в режим измерения постоянного тока силой до 10А;
  • При помощи зажимов крокодильчиков подключают плюсовой щуп мультиметра к одноимённому полюсу;
  • Минусовый щуп подключают к снятой с полюса батареи минусовой клемме;

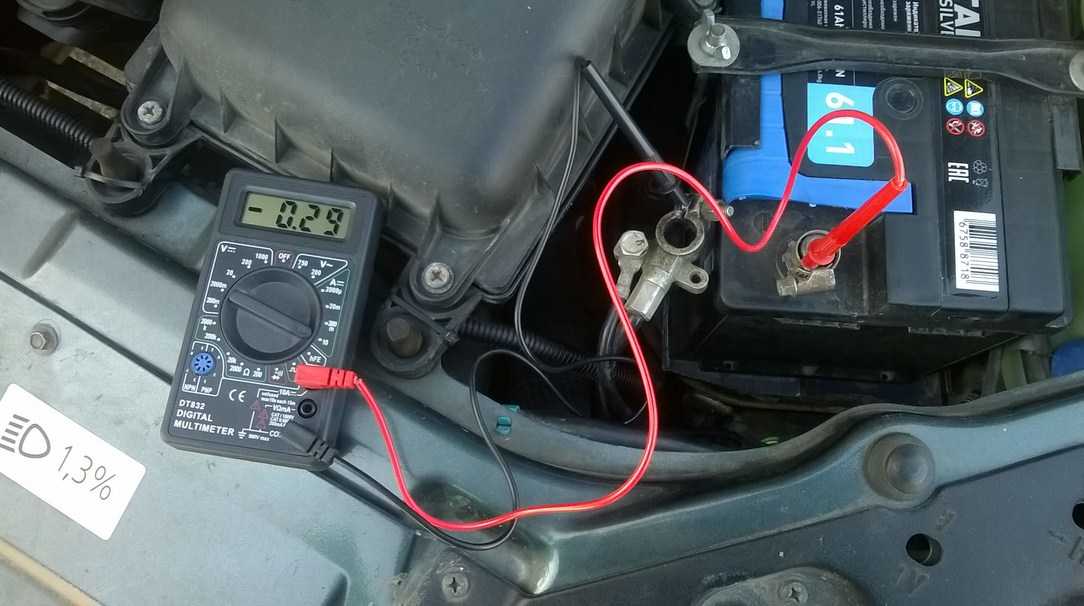

  • Признаком наличия тока утечки будет изменяющееся число на дисплее измерителя: чем больше отображаемое на нем значение, тем выше ток утечки и самопроизвольный разряд элемента в нерабочем режиме.

Определение тока утечки на автомобильной акб

В батареях, в которых тока утечки нет, на экране измерителя будут три нуля, разделенные одной точкой.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства? Для того чтобы при проверке различных характеристик акб при помощи мультиметра не повредить его внутреннюю начинку, необходимо устанавливать правильный диапазон измерений. Так, например, при замере разности потенциалов между полюсами у 12-ти вольтовой акб прибор устанавливают в диапазон измерения постоянного напряжения до 20 В.

На заметку. Измерения значений различных характеристик с использованием многофункционального измерителя производятся, начиная с самого высокого диапазона. Это необходимо для того, чтобы не сжечь внутреннюю начинку измерителя и не получить электротравму.

Внешний осмотр

Первым делом тщательно осматривают аккумуляторную батарею: в норме она сухая, чистая и без признаков повреждений. Плохо, когда:

  • поверхность акб сильно загрязнена;
  • клеммы окислены;
  • корпус батареи имеет повреждения;
  • имеются следы электролита.

Любой пункт из перечисленных приведёт к стремительной разрядке аккумулятора, а следовательно — увеличит риск попадания в неприятные ситуации. Что делать?


Внешние загрязнения АКБ легко удаляются тряпкой (ветошью), смоченной в 6%-м растворе соды (примерно столовая ложка на стакан). Стоит избегать намокания контактов, проводов и сильного заливания водой.

Такой же раствор поможет справиться и с окислением клемм — нанесите состав на загрязнённые участки, подождите пару минут и тщательно прочистите щёткой (не металлической!). После процедуры промойте очищенные поверхности дистиллированной водой.

Если окисление обширное, то первым делом прибегают к механической очистке, главное не повредить провода.

Помните, что такие работы необходимо проводить при заглушенном моторе и снятых с АКБ клемм! Также не заливайте провода и обязательно выждите время, чтобы остатки влаги испарились.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

  1. Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
  2. Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
  3. Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

  1. Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
    • слабый контакт между проводами или обрыв в электрической цепи;
    • некорректная регулировка;
    • замыкание между контактами;
    • спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
  2. Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
    • неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
    • неверно выполненное «прикуривание» от другого авто;
    • грязь или влага, проникшие внутрь корпуса генератора.

Признаки неисправности:

  • мгновенная разрядка полностью заряженного аккумулятора;
  • появление свистящих звуков из-под капота при запуске двигателя или во время движения;
  • на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
  • быстро тускнеют фары при движении;
  • выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

  1. Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
  2. Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
  3. Простаивание в многочасовых пробках при работающем двигателе.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр,  вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт. Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута.  Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

  1. АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
  2. На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
  3. На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.

Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

Ниже представлена таблица «Степень заряда АКБ по напряжению».

Уровень заряда АКБ

Напряжение в разомкнутой цепи  малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт

Напряжение в разомкнутой цепи

в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт

100%

12,516—12,663

12,666—12,813

75%

12,316—12, 463

12,466—12,613

50%

12,106—12,253

12,266—12,413

25%

11,926—12,073

11,866—12,013

0%

11,756—11,903

11,666—11,813

Таблица 1. Степень заряда аккумулятора по напряжению.

Как проверить, заряжается ли аккумулятор от генератора

Прежде, чем тестировать работоспособность генератора, необходимо убедиться в исправности АКБ. Если аккумулятор автомобиля не заряжается, проверка генератора может выявить механические и электрические неполадки. В автомобилях ВАЗ нередко случаются проблемы запуска мотора, когда генератор недостаточно заряжает аккумулятор.

Виды контроля за работой устройства:

  • Визуальный осмотр. Если АКБ не заряжается, нужно внимательно осмотреть проводку. Обязательно очистить окислившиеся контакты от генератора, подтянуть соединительный крепеж. Необходимо осмотреть корпус батареи – при перезарядке по вине гена увеличивается скорость разрушения батареи. Признаки: на аккумуляторе появится устойчивый налет, а индикатор зарядки будет светиться красным.
  • После ремонта авто нелишним будет проверить правильность подключения генератора по вращению. Подсоединяем к выходам противотуманную лампочку. Вращение на ротор подаем дрелью. Если лампочка не загорится, нужно менять полярность подключения.
  • Исправный генератор подает стабильное напряжение 14,1 – 14,5 В. Замерить показатель можно на стенде. Диагностику ведут с помощью батарейки и лампы накаливания на 50 ВТ. Если свечение яркое – генератор исправный. А это значит, причины, почему не заряжается аккумулятор автомобиля нужно искать глубже.
  • Большую точность при нахождении проблемных мест даст тестирование отдельно статора и ротора. Ищут межвитковое замыкание или замыкание отдельных проводов на корпус или плохое соединение выводов с контактами. КЗ часто служит причиной, когда не заряжается аккумулятор автомобиля ВАЗ от генератора.
  • Проверка диодного моста на пригодность всех диодов, 3 положительных и 3 отрицательных. Если хотя бы один из диодов пробит, аккумулятор будет показывать малый заряд.
  • Сигналом к проверке системы энергоснабжения может стать аварийный сигнал Control Ind. Если генератор и аккумулятор автомобиля исправны, причина, почему нет заряда , может крыться в неисправности реле напряжения.

Зарядится ли аккумулятор от генератора при повреждениях, мешающих вращению ротора? К механическим неполадкам относят неисправности, по которым ротор не крутится – порванный или ослабленный ремень ГРМ, рассыпавшийся подшипник и подобные.
