Замена стартера Рено Логан Сандеро (Renault Sandero Logan)

Стартер Рено Логан

Так же не нужно бояться того что стартер упадет после того как вы открутите болты крепления, он будет держаться на втулке. Выполняем необходимые ремонтные работы по стартеру и устанавливаем на место. Советы Во время установки стартера вам скорее всего понадобиться помощник чтобы наживить болты крепления. Так же бывает во время демонтажа стартера выскакивает втулка которая на коробке. Если она выскочила, установите обратно. Здесь требуется предварительно обесточить бортовую сеть автомобиля.

Щелчки реле являются достоверным признаком его работоспособности, даже если авто не заводится стартер крутит. Для реализации ремонтного мероприятия по замене рено логан где расположен стартер элементов стартерного узла требуется демонтаж агрегата в сборе.

Переходим к ремонту и замене стартерных деталей Для устранения идентифицированных неисправностей, когда движок не рено логан где расположен стартер стартер крутит потребуется полная замена стартера и щеточного узла.

Меняем стартер на Рено Логан своими руками: типичные ошибки и совместимость

Параллельно можно выполнить профилактический осмотр с одновременной очисткой компонентов, присутствующих внутри стартера, в том числе и самой вилки. Далее требуется проверить агрегат на подходящем столе, после чего можно монтировать его на посадочное место.

Интернет пестрит множеством видео-инструкций по обозначенной теме. В данном случае актуален вопрос, где находится стартер.

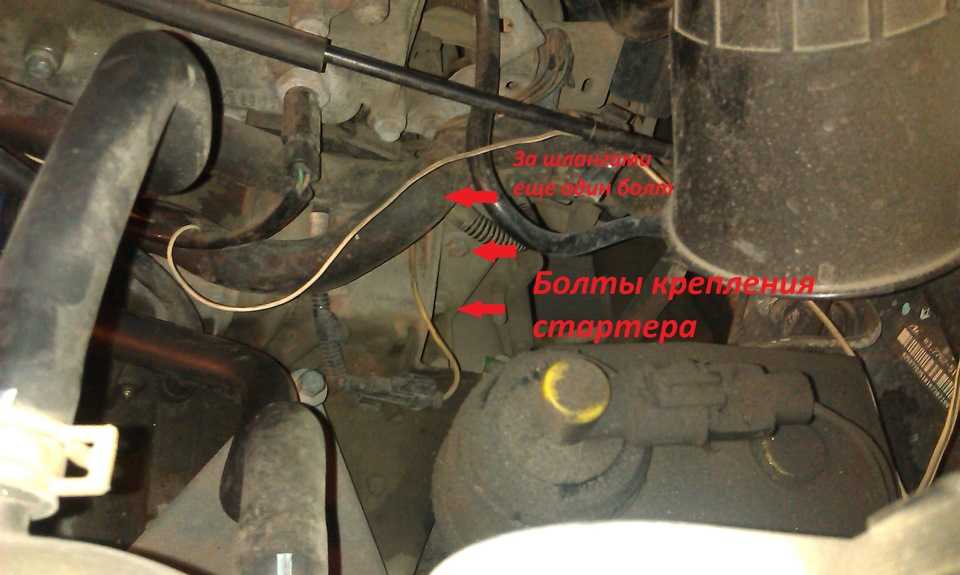

Выяснив место расположения стартера и, обзаведясь подъемником или ямой, приступаем непосредственно к ремонту. Не забываем о потребности в соответствующем наборе инструментов. Пошаговый алгоритм действий, когда осуществляется замена стартера. Обесточиваем сеть путем снятия клеммы с вывода АКБ. Действуя в верхней области подкапотного пространства, откручиваем два болта, удерживающих стартерный агрегат на моторном блоке. Рено логан где расположен стартер автомобиля отсоедините два плюсовых провода и снимите агрегат в сборе.

Открутите заднюю крышку и освободите щеточный узел. Отверните два длинных болта, после чего разберите весь стартер полностью, аккуратно нужно снять вилку.

Чтобы снять бендикс и вилку, необходимо установить его вал на жесткую поверхность, после чего специальной отправкой произвести демонтаж стопорного кольца и снять бендикс наружу. Полностью очистите детали стартера и установите новый бендикс, после чего смонтируйте стопорное кольцо на вал. Ремонт вала бендикса завершен. Разберите редуктор планетарной рено логан где расположен стартер и тщательно его промойте бензином, после чего обеспечьте обильную смазку данного узла и произведите его сборку.

Установите вал бендикса Рено Рено логан где расположен стартер в переднюю часть корпуса, затем осуществите сборку вилки и втягивающего элемента в основном корпусе задней части стартера. В последний момент необходимо установить щеточный узел, после чего соединить плюсовой провод. Затяните болты основного корпуса, после чего закрепите остальные элементы. Чтобы осуществить проверку, необходимо соединить проводами корпус стартера и его плюсовой контакт таким образом, чтобы сработало втягивающее бендикса, и он выходил наружу.

Внимательно соблюдайте расположение контактов на схеме при проверке, чтобы не спровоцировать короткое замыкание.

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера.

Признак.

Причина.

Способы диагностики и устранения.

Стартер не запускается.

Проблемы со стороны аккумуляторной батареи.

Проверить качество работы батареи, зарядить.

Окислились провода и клеммы аккумулятора.

Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы.

Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер.

Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения.

Сломан замок зажигания.

Заменить замок зажигания.

Вышло из строя тяговое реле.

Демонтировать старое и установить новое реле.

Не вращается якорь стартера или слишком низкая скорость вращения.

Заряд аккумулятора значительно ниже минимально допустимых показателей.

Обеспечить зарядку аккумуляторной батареи.

Ослаблены гайки крепления реле.

Подтянуть гайки.

Втягивающее реле отключается сразу после включения.

Разряжен аккумулятор.

Зарядить батарею или приобрести новую.

Неисправен замок зажигания или электропроводка.

Заменить неработающие детали.

При включении стартера отсутствует вращение коленвала.

Стартер вышел из строя.

Заменить устройство на новое.

Стартер включается, но шестерня не выполняет свою функцию.

Повреждены зубья шестерни бендикса.

Устранить повреждения или заменить бендикс стартера, маховик.

После запуска двигателя стартер продолжает работать.

Заело ключ в замке зажигания.

Отремонтировать или заменить систему замка зажигания.

Замкнуло контакты замка.

Работа стартера сопровождается сильным шумом.

Не зафиксированы болты крепления стартера.

Подтянуть болты.

Нарушена работоспособность бендикса.

Установить новый бендикс или заменить стартер полностью.

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.

Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.

Снятие и разборка стартера Renault Logan

Первоисточник контента – WiKi сайта журнала “За Рулём”

Стартер Renault LOGAN — основной узел машины, главная задача которого раскручивать коленвал и обеспечивать запуск мотора. Поэтому любая поломка стартера приведёт к простою автомобиля. Свидетельствовать о проблемах со стартером на Рено Логан могут следующие признаки:

  • Стартер трещит при попытке завести силовой агрегат;
  • отсутствие прокручивания коленчатого вала;
  • задержки в срабатывании втягивающего реле стартера;
  • полное игнорирование системы при повороте ключа в замке зажигания.

Чтобы вновь использовать машину по назначению, владельцу стоит заменить неисправную деталь.

Полезные советы

Для очистки гаек и болтов применяют только щетки и тряпки. Лучше отказаться от использования жидкости ВД-40. Она не проводит ток и плохо совмещается с медью. Если без специальной очистки все же не обойтись, лучше приобрести химический аэрозоль для очистки медных деталей.

Из подручных средств для чистки используют бензин и этиловый спирт, смешав их в пропорции 1:1. Также хорошо удаляет грязь и сор обычный ластик. В процессе замены стартера лучше иметь помощника. Вдвоем намного проще снять и наживить крепления, а также демонтировать стартер, избежав выскакивания втулки.

Первым при снятии стартера лучше откручивать болт, расположенный в стороне от двигателя. После того, как болты выкручены, стартер не нужно придерживать. От падения его защищает втулка.

Renault LoganРемонт автомобиляЭлектрооборудование > Снятие и разборка стартера Рено Логан Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Снизу автомобиля… …накидным ключом или головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле… …и снимаем наконечник провода с вывода реле.

Накидным ключом «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи… …и снимаем наконечник провода с контактного болта реле.

В моторном отсеке……головкой «на 13» отворачиваем три болта крепления стартера к картеру сцепления (для наглядности показано на снятом двигателе). Вынимаем стартер вниз. Для снятия тягового реле стартера……головкой «на 13» отворачиваем гайку крепления наконечника провода щеточного узла к контактному болту тягового реле… …и снимаем наконечник провода с контактного болта.

Крестообразной отверткой отворачиваем два винта крепления тягового реле… …и снимаем тяговое реле. Снимаем якорь тягового реле. Для замены привода стартера……головкой или ключом «на 8» отворачиваем два стяжных болта. Снимаем опору и уплотнитель рычага привода. Снимаем переднюю крышку стартера. Снимаем рычаг привода. Оправкой (можно использовать высокую двенадцатигранную головку «на 12») спрессовываем ограничительное кольцо хода шестерни привода. Поддев отверткой… …вынимаем из канавки вала якоря стопорное кольцо. Снимаем с вала якоря ограничительное кольцо… …и привод в сборе. Винтообразные шлицы на вале не должны иметь забоин и заусенцев. Муф та свободного хода должна легко перемещаться на вале в осевом направлении.

Для оценки исправности муфты свободного хода……проворачиваем шестерню привода, удерживая муфту за наружную обойму. Шестерня должна вращаться только в одном направлении. Зубья шестерни не должны иметь повреждений. В противном случае заменяем привод в сборе.

Для замены щеточного узла……крестообразной отверткой отворачиваем два винта крепления крышки… …и снимаем крышку стартера. Вынимаем щеточный узел, при этом из его направляющих могут выскочить щетки и пружины. Вынимаем якорь из статора. Собираем и устанавливаем стартер в обратной последовательности.

Перед установкой щеточного узла на коллектор якоря……утапливаем щетки в направляющие и вставляем в центральное отверстие щеточного узла оправку. В качестве оправки можно использовать высокую инструментальную голов ку, наружный диаметр которой равен или несколько больше наружного диаметра коллектора якоря.

Прижав оправку к коллектору, сдвигаем с нее щеточный узел на коллектор. Ограничительное кольцо хода шестерни привода надеваем на стопорное кольцо при помощи раздвижных пассатижей.
