Замена порогов кузова на уаз патриот

Пружины от патриота на ховер

Вот и у меня лопнули родные пружины, обе, одна на полвитка, он остался на месте, другая на полтора, он выпал и машинка накренилась на один бок…

Прочитав советы форумчан решал ставить от УАЗа, но не усиленные, а обычные стандарт (номер — 31602902712), брал пр-ва УАЗ за 1 746 р. обе. Обычные потому что остался на родных амортизаторах.

Также почитав что люди пишут купил проставки от Соболя, но не ставил, т.к. тогда будет еще выше, а я хотел без лифта, остаться в пределах стока. Но не получилось)) все равно стал на 4 см выше)) Так что отдам новые проставки за спасибо или 100 руб.) Обнинск, Балабаново, Ермолино, Боровск можем пересечься, пишите кому надо)

Надо будет еще перед приподнять, но это позже. Пока так поезжу, посмотрю как и что, хотя сразу могу сказать, что стало лучше — подвеска более энергоемкая, лежачие приятнее стало проезжать, в общем я доволен! Весной еще поставлю чуть более длинные косточки и поменяю амортизаторы, пока не знаю какие, но факт что чуть длиннее, посоветуете что?

Как и что делалось (как мы делали (делали в 4 руки)):— сразу скажу — левая снимается/ставится сложнее!— откручиваем нижнее крепление амортизатора, стабилизатор я не откручивал— поднимаем машину за раму до того момента пока не оторвется колесо от земли— вынимаем старые пружины, у меня они легко выпали, т.к. были сломаны— стягиваем новые пружины (мы использовали самодельные стяжки)— с помощью монтажки и такой-то матери вставляем пружины на место— чуть опускаем машину, чтобы пружина не крутилась когда скручиваем стяжки— все снимаем, ставим назад амортизатор, опускаем машину

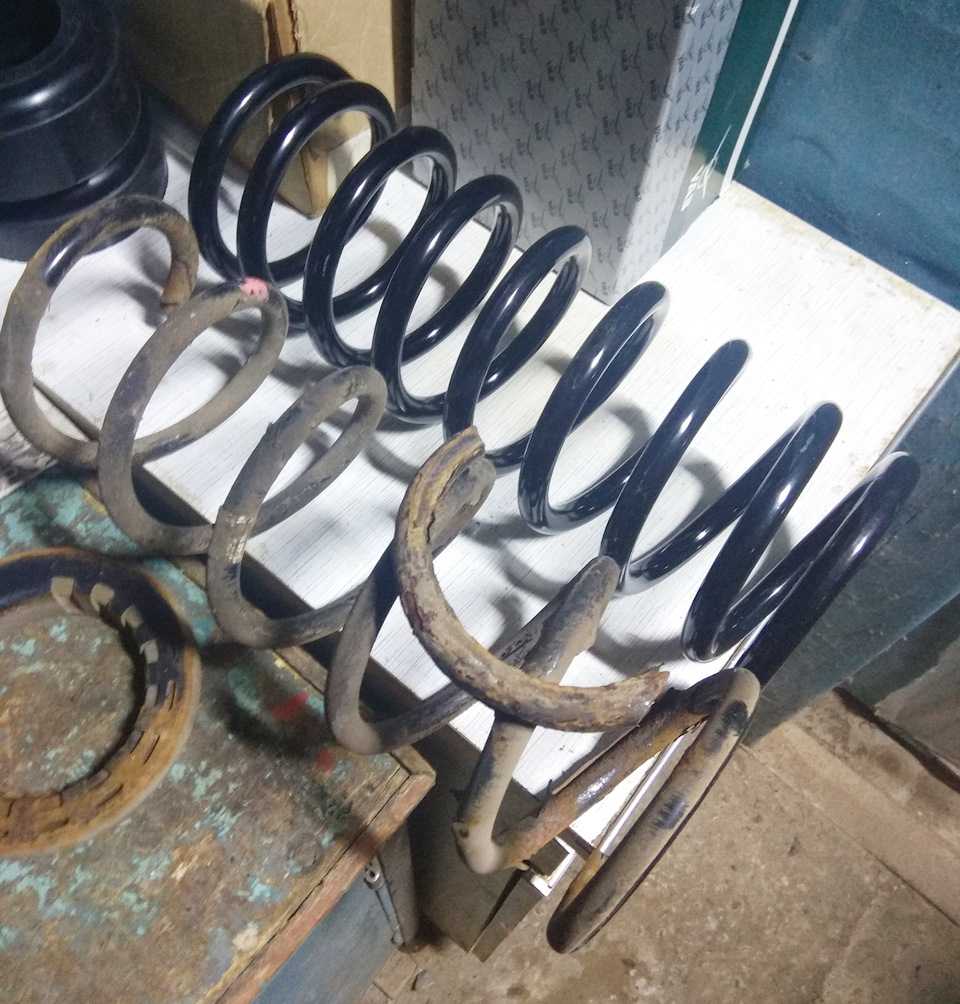

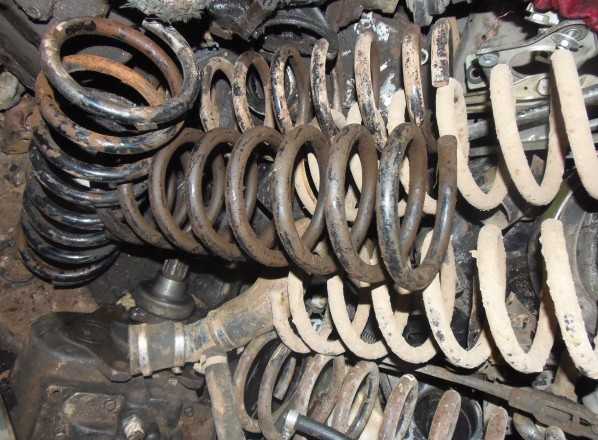

На обе стороны ушло где-то часа 3 с перекурами.На фото видно сравнение родных и уазовских пружин — по высоте в свободном состоянии почти один в один, но у нас пруток тоньше и число витков меньше, поэтому пружина от уаза дает более энергоемкий эффект — с одной стороны она жестче, что позволяет больше грузить машину, а с другой она более комфортная, меньше кренов, меньше козления. В общем думайте сами, как и что))

Всем доброго времени суток друзья!

Почему наконец то? Да потому, что по ошибке взял не те что надо, вместо HUN-740C, взял HAN-740C т.е. разница в одной литере U и A:)) и благо ребята с 4x4rif.ru/ все поняли и без каких либо вопросов сказали высылайте доплатите и отправим нужные. Почему это произошло я в принципе догадываюсь, кто будет внимательно читать поймет.

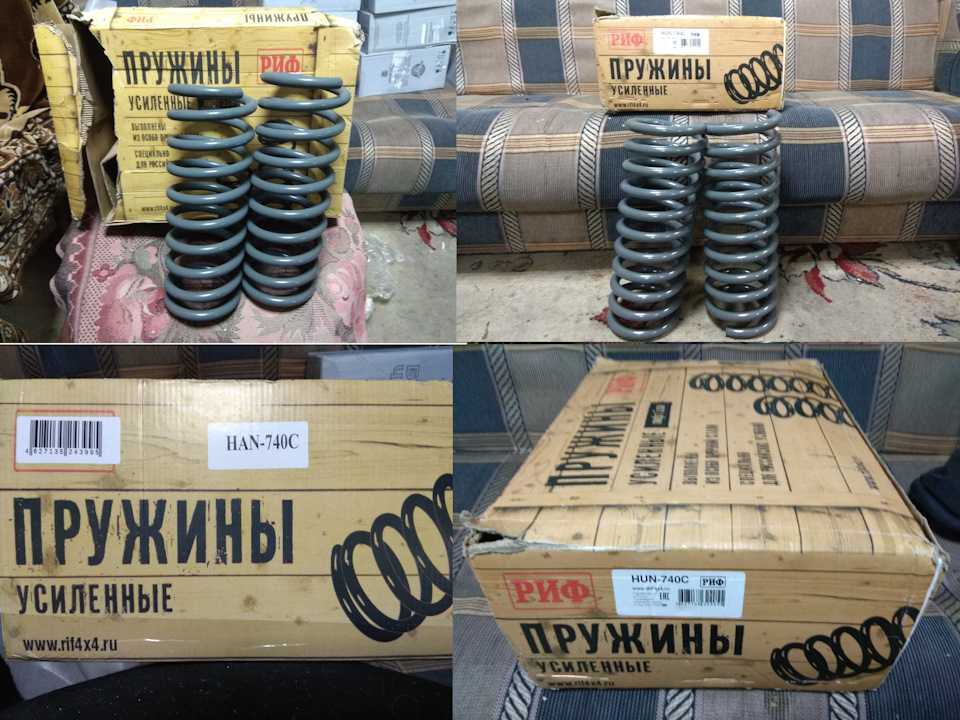

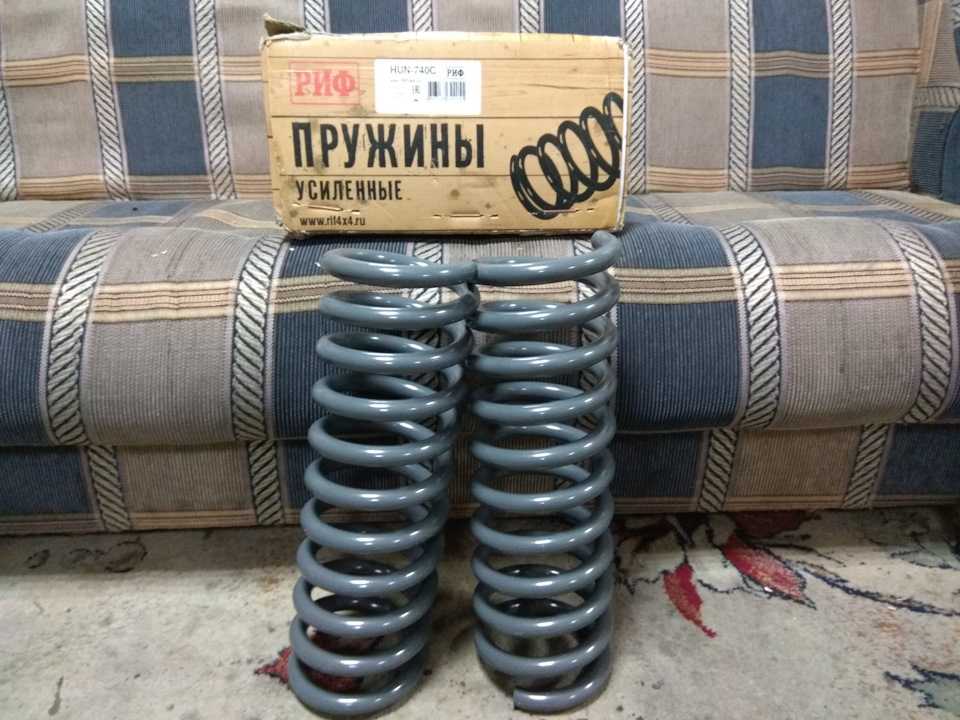

А теперь немного истории почему выбор пал именно на пружины РИФ?

Давным давно я свой выбор сделал на пружины RA1449, которые ставили нынче многие наши собратья Ховероводы, в том числе и друг Игорь, но недавно он поставил пневмо баллоны так как та же история что и у меня с моими, биение отбойника когда сильно загружено авто.

Читая как то статью Сергея, об Установка пружин РИФ (УАЗ Hunter +100 кг, лифт 100 мм) я понял что мне надо именно эти пружины! За что Сереге респект и уважуха!

В общем сегодня друг привез с Лабытнангов эти пружины после обеда и я до этого хотел их сам ставить, но сегодня чет не в духе был и заехал на СТО Лидер, и мастера ребята Леха и Иван сказали мол загоняй час делов, все равно скучаем! Сказано сделано!

Подвеска автомобиля — это тот элемент, который испытывает максимальные нагрузки в результате движения транспортного средства по дорожному полотну. Конструкция подвески включает в себя такие элементы, как пружины, которые выполняют функцию сглаживания неровностей дорожного покрытия

Пружины также способствуют увеличению дорожного просвета, что очень важно для автомобиля

Внедорожник УАЗ Патриот, творение Ульяновского автозавода также оснащен пружинами передней подвески. Задняя подвеска имеет рессоры и амортизаторы, а пружины устанавливаются самостоятельно при желании владельца. За счет их наличия наблюдаются следующие улучшения:

управляемость;
комфортабельность;
грузоподъемность.
дорожный просвет

Но те пружины, которыми оснащается подвеска авто на заводе, не всегда соответствуют пожеланиям владельца автомобиля. Совершенно верно, стандартные — установлены только для отвода глаз, поэтому если есть желание получить от своего внедорожника нечто большее, тогда потребуется установить усиленные пружины в переднюю подвеску, и подходящие по характеристикам на задний мост. Именно об этом и пойдет речь в данном материале. Рассмотрим, как осуществляется замена пружин передней подвески, какие виды лучше поставить для внедорожника на задний мост и что представляют собой проставки подвески

На основании этих вопросов разъясним основные размеры, диаметры и прочие моменты, которые важно учитывать при установке изделий

О том, какие виды пружин известны в природе, можно узнать из различных статей в интернете, мы же рассмотрим основных производителей этих изделий, которым следует доверять.

Ремонт своими руками

Во многих случаях для ремонта штатных элементов необязательно гнать машину в автосервис. При определенной сноровке, наличии необходимых материалов, инструментов, это можно сделать своими руками.

В качестве примера рассматривается случай, когда не надо полностью менять порог на новый, а достаточно отреставрировать старый.

Исходные данные: внешняя часть затронута ржавчиной лишь маленькими островками, зато во внутренней части она «проела» большую прореху, затронув внутренний усилитель. Порядок работ:

Снять топливный бак.
Зачистить ржавчину вокруг отверстий крепления накладок внешней части.
Провести зачистку вокруг дыры, образовавшейся в результате коррозии.
Вырезать болгаркой проржавевший металл внешней панели, внутреннего усилителя.
Вырезать, примерить, закрепить между собой и к кузову болтами горизонтальный и вертикальный усилители. Горизонтальный усилитель – полоса стали толщиной 4 мм, вертикальный – полоса металла толщиной 3 мм.
Закрепить болтами отреставрированный кронштейн бензобака.
Обильно все пролить антикоррозийным средством для скрытых полостей.
Наложить сверху, подогнать молотком, закрепить с помощью заклепок латку из жести. Стык ее с кузовом промазать битумным герметиком.
Обработать повторно всю конструкцию антикором.

Для полноценных работ потребуются следующие материалы и инструменты:

рихтовочные молотки;
битумный герметик, антикор;
болгарка с набором кругов для зачистки металла;
стальные пластины.

Вырезать стальные заплаты рекомендуется после зачистки, удаления ржавого металла. Для ремонта может понадобиться заглушка большего размера.

Замена пружин на усиленные — УАЗ Patriot, 2.7 л., 2011 года на DRIVE2

Долго ждал теплых денечков, чтобы заменить наконец-то пружины и амортизаторы . Идея задумывалась следующая, достичь лифта сантиметра 3-4 для выравнивания машины, так как сзади стоят усиленные рессоры, которые дают лифт 4-5 см. Но основной причиной замены все же было усиление подвески для силовика с лебедкой.

Замена шкворней уаз патриот как правильно выполнить ремонт

Шкворня на подшипниках уаз патриот: замена регулировка и протяжка своими руками

Ремонт уаз патриот своими руками: регламентные работыпро уазик

Замена и ремонт порогов на уаз патриот своими руками

Передняя подвеска уаз патриот: устройство, подробная схема, неполадки и ремонт своими руками - авм - все для тюнинга уаз

Шумоизоляция уаз патриот своими руками - фото и видео

Замена шкворней на уаз патриот своими руками + видео

Пошаговая замена поворотного кулака на уаз патриот своими руками

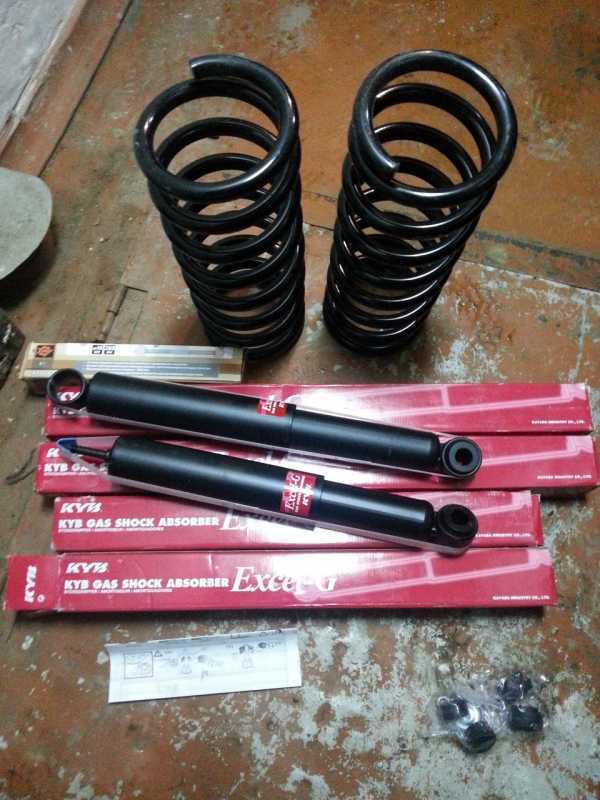

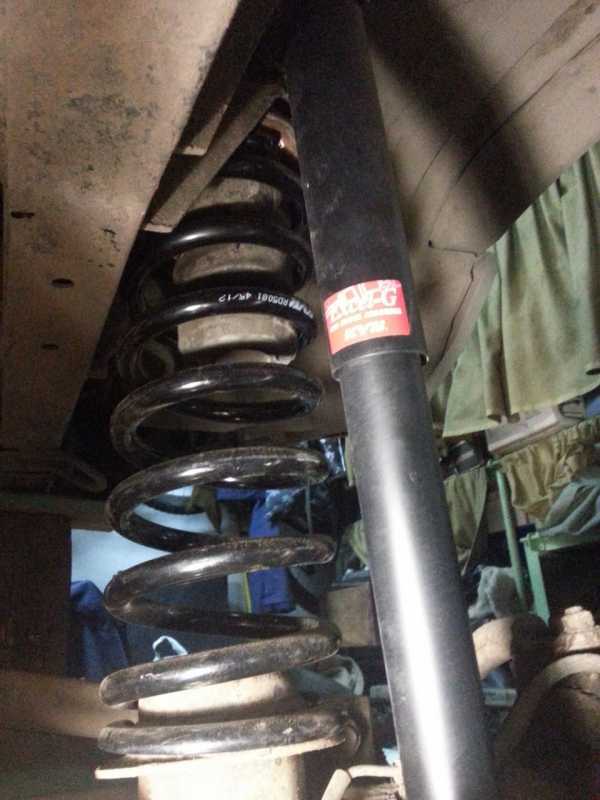

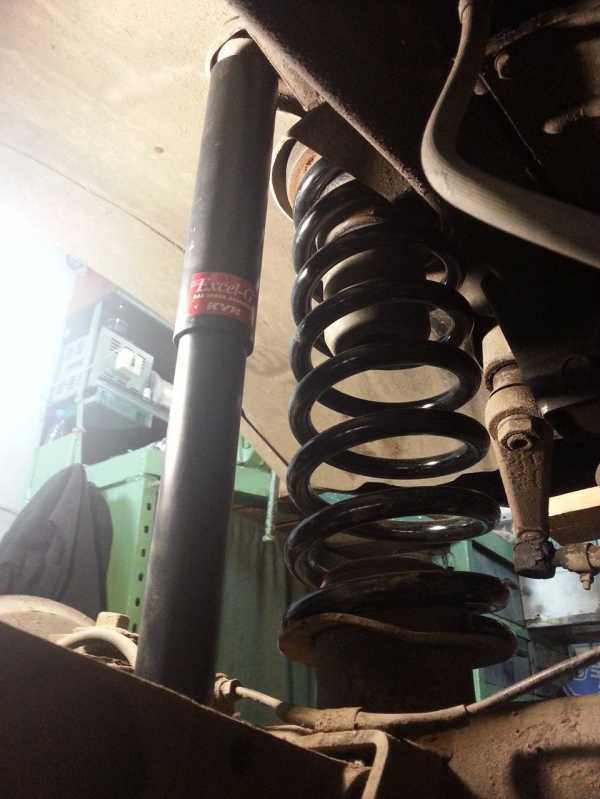

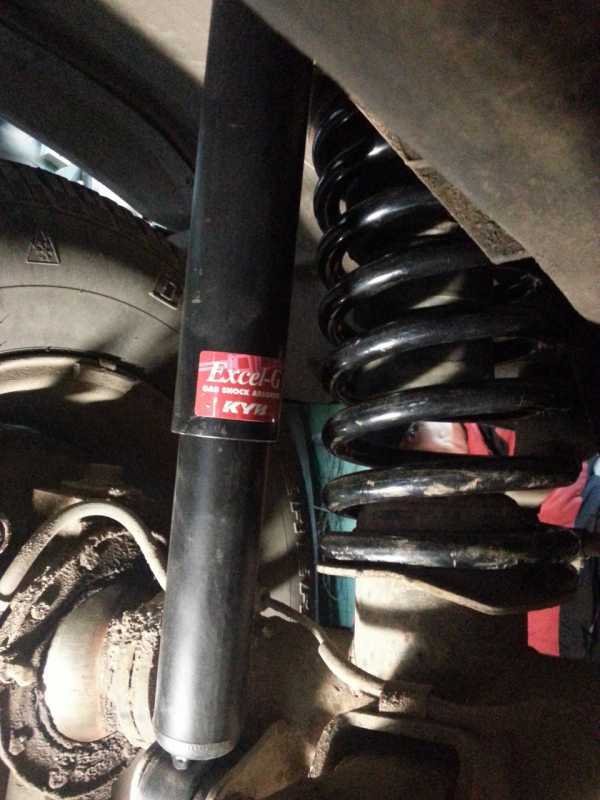

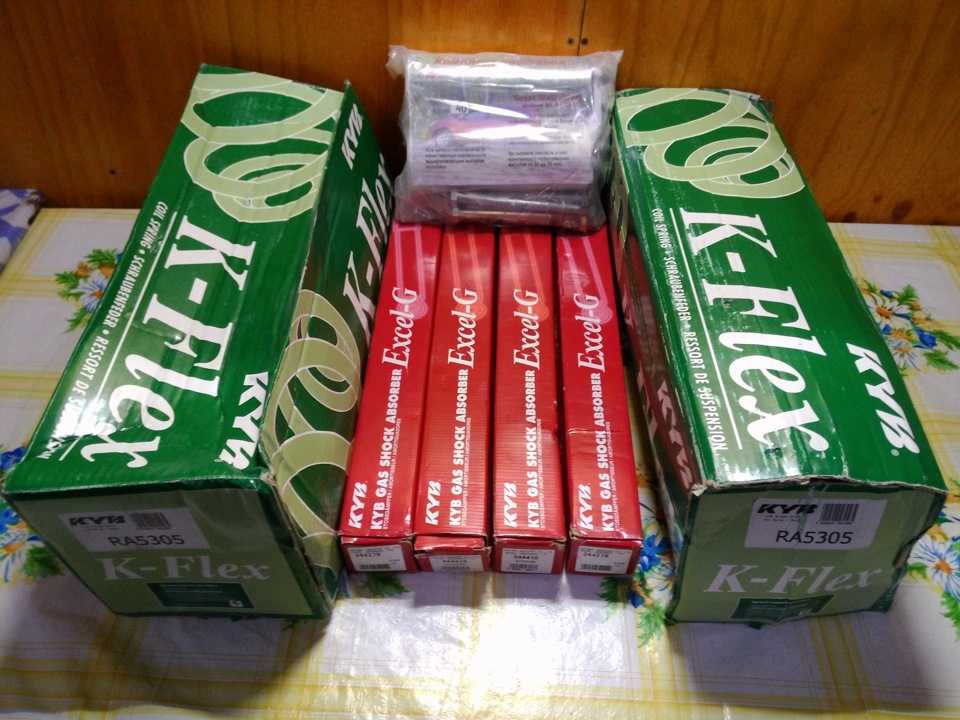

Итак, для замены нам потребовались пружины, амортизаторы, втулки от реактивных тяг жигулей, ключи-головки от 14-19, хайджек, домкрат, доски для подкладывания под раму, для страховки использовали подставку на 2 тонны.

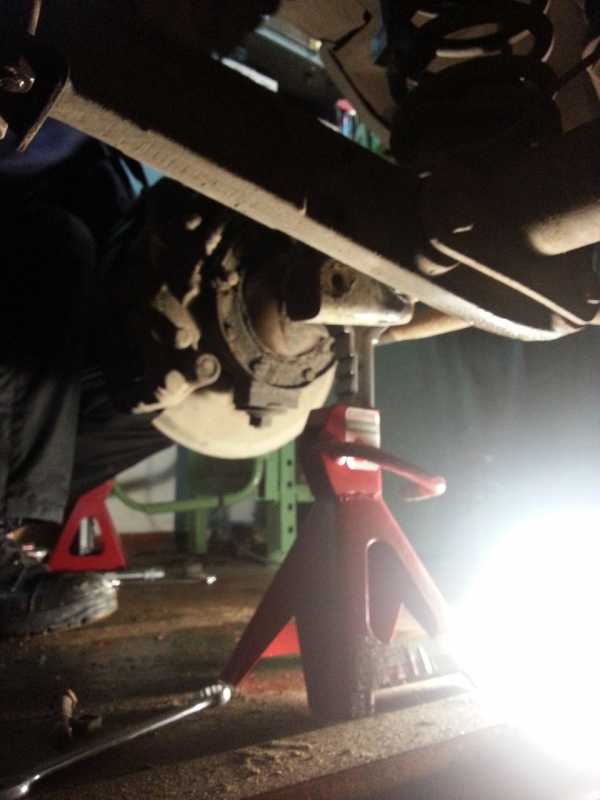

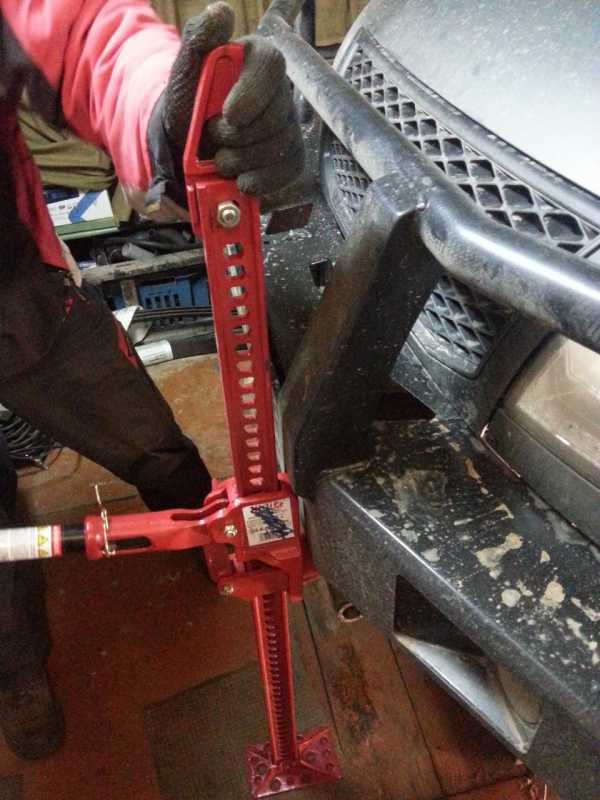

В принципе все просто, ставим упоры под колеса, чуть расслабляем гайки колес, домкратим мост домкратом чтобы колеса оторвались от земли, поднимаем хайджеком морду за силовик со стороны замены пружины, подставляем под раму доски, примерно сантиметров 60-70, опускаем хайджек чтобы рама осталась на досках. Далее откручиваем колесо, и гайку крепления штанги стабилизатора, все мост падает с одной стороны, можно вытаскивать пружину, чуть наступая на мост ставим пружину, меняем амортизатор, собираем все обратно. Также проделываем со второй стороной. Вполне возможно все проделать за час. У нас ушло три, так как одну сторону делали со стяжками пружин, и надо было не две стяжки, а три… Короче зря время потеряли, можно было без них обойтись.

Хотели поменять заодно задние амортизаторы, но так и не смогли снять нижний болт, его заело в резине, так что возьму болгарку и в следующий раз сделаю проще. так что надо в запас купить 2 Болта М12*75 с мелкой резьбой. Эти аморты тоньше в сумме на пол сантиметра, что получше скажется на расстояние до колеса.

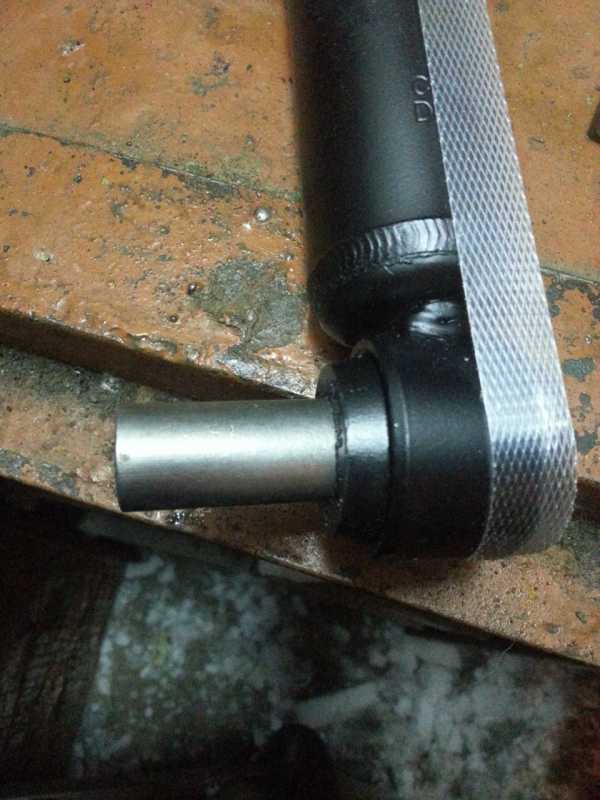

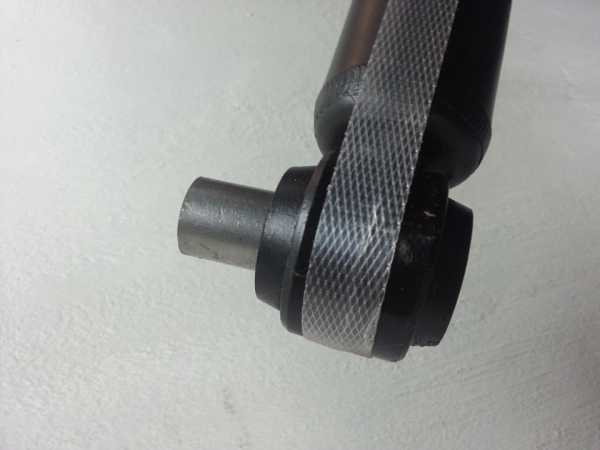

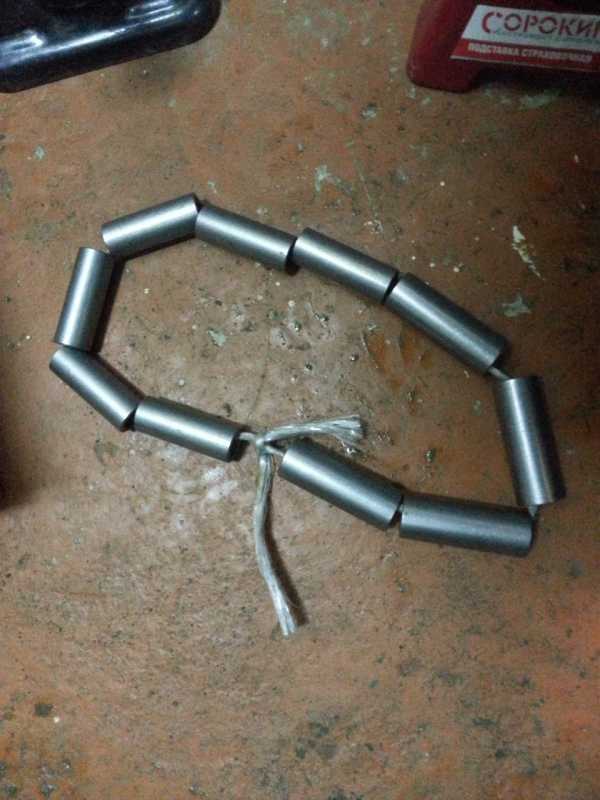

А. Так как аморты не для уаз, то для нижнего крепления использовал втулку от реактивной тяги жигулей, толстую. Отпилил 1,5 см от нее, осталось 4 см, теперь можно использовать резинки от амортизаторов и штатный болт.Спасибо моему другу Артему и его отцу за помощь, время и за мастерскую, теперь все ставим вместе)

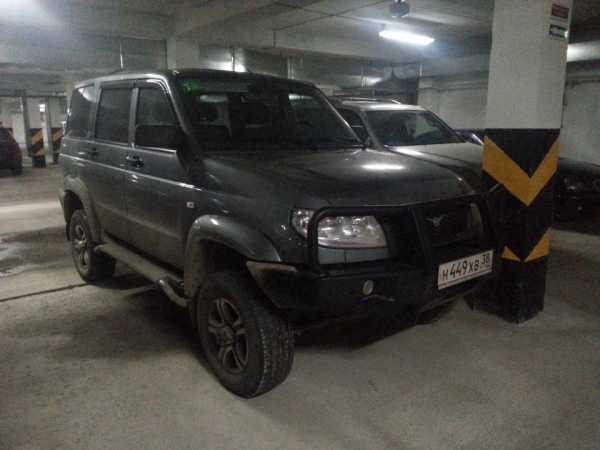

Проехался до дома, ощущения очень положительные. Все кочки стали проходиться мягко. Посмотрим дальше. Впереди замена задних, установка лебедки, защиты тяг, и пр.

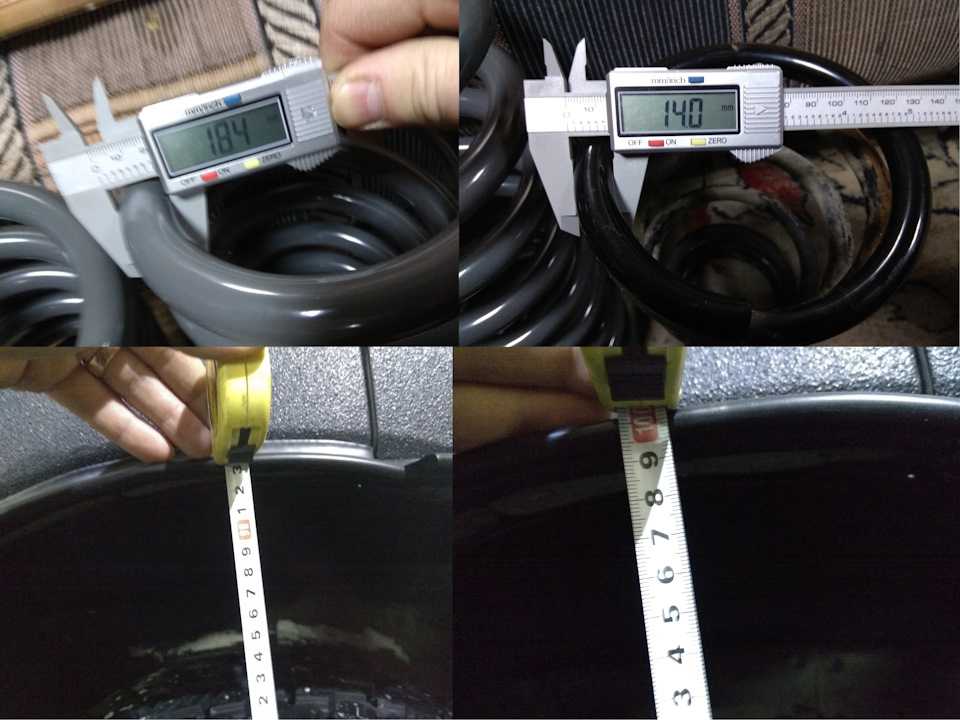

Расстояние от пола до арки:слеваДо установки силовика 83.7см, с силовиком 83.5см, с пружинами 87.7смсправаДо установки силовика 86см, с силовиком 85.7см, с пружинами 89.7см

Следовательно лифт составил 4см.

Page 2

Следовательно лифт составил 4см.

Автосервис ремонтирует следующие модели автомобилей УАЗ:

УАЗ Patriot. Современное и мощное авто, в котором воплотились все наработки отечественного автопрома. Его выбирают люди, которые ведут активный образ жизни. Полный привод дает возможность комфортно ощущать себя в условиях бездорожья, а мощный двигатель разгоняет внедорожник до 150 км/ч

Производитель при разработке особое внимание обратил на надежную работу узлов авто в экстремальных условиях

УАЗ Patriot даже в базовой комплектации оснащается центральным замком, электроподогревом кресел и стекла, гидроусилителем руля, штампованными дисками.

УАЗ Hunter. Специалисты завода учли все преимущества легендарного военного внедорожника, и дали ему новых возможностей. В частности, инженеры разработали новые сиденья, рулевое колесо, зеркала заднего вида, салон отделали ковролином. Машина рассчитана на эксплуатацию в сложных условиях: при температуре от -45 до +40°С. УАЗ Hunter оснащен мостом типа «Спайсер», имеет пружинную систему подвески и использует дисковые тормоза. К преимуществам этого авто относят комфортный салон; мощный, но экономичный двигатель; новые силовые агрегаты и обновленную подвеску.

УАЗ «Буханка». «Головастик» или «Таблетка», как их называют в народе, представляет собой грузовой автомобиль, оснащенный рамной конструкцией и имеющий повышенную проходимость. Комплектуется 4-цилиндровым двигателем, мощностью от 76 до 86 л.с. Авто производится различных модификаций: грузопассажирский или фургонный вариант.

Если вам нужно качественное обслуживание и технический осмотр автомобилей УАЗ (дизель/бензин), то обращайтесь к нам.

Улучшения двигателя

С автосалона «Патриот» оснащается двигателем змз-409, есть также и дизель. Мощность бензинового мотора составляет 130 лошадиных сил, при объеме в 2,8 литра. Иногда мощности мотора просто не хватает, когда нужно резко ускориться для обгона по трассе. Форсировать мотор можно установив турбину или компрессор. Мощность при этом должна повыситься на 25–30%.

двигатель змз-409

Кроме того, можно выжать из мотора несколько дополнительных лошадей путем чип-тюнинга, имея под рукой лишь адаптер и ноутбук. Правда не стоит питать иллюзий по поводу экономичности не родных прошивок, ведь самая экономичная прошивка, как известно — заводская. То есть увеличения мощности можно добиться только путем большего расхода топлива, хотя если в вашем распоряжении Уаз «Патриот» — скорее всего низкий расход топлива вас волнует не в первую очередь.

Какие еще доработки можно сделать по двигателю:

Установка фильтра нулевого сопротивления, который позволит вашему мотору легче «дышать», много мощности не прибавится, зато двигатель станет легче набирать обороты.
Замена прокладок двигателя на пробковые, они позволят избежать утечки масла в самый неподходящий момент, например в –40 где-нибудь в степи.
Замена стандартных распредвалов на распредвалы с повышенным подъемом. Это поможет сохранить наполняемость цилиндров на должном уровне при повышенных оборотах. Но есть и обратный момент, на «низах» двигатель будет работать чуть неровно, соответственно момент снизу поубавится.
Установка клапанов с титановыми тарелками.
Установка радиатора большей площади, вентилятора радиатора большей производительности.

Этапы замены шкворней на УАЗ

Сначала нужно открутить гайки, крепящие рулевые тяги к основанию поворотного кулака, и от ступицы освободить полуоси.

Далее необходимо открутить болты, крепящие шкворни, и при помощи специальной насадки отвернуть крепежную гайку. Инструмент для выполнения этой задачи, как правило, входит в комплект с новыми шкворнями, а также продается отдельно.

Теперь необходимо с шара поворотного механизма снять сальник, после чего можно будет извлечь шаровую опору и кулак.

Затем требуется удалить старую смазку, произвести замену изношенных прокладок, изучить состояние резьбовых соединений креплений и болтов и заменить их новыми, если необходимо.

Установка бронзового вкладыша вместо пластикового не требует никаких дополнительных действий. После извлечения старой детали на ее место ставят новую.

Снятие и установка шкворней на уаз патриот: пошаговая инструкция по замене

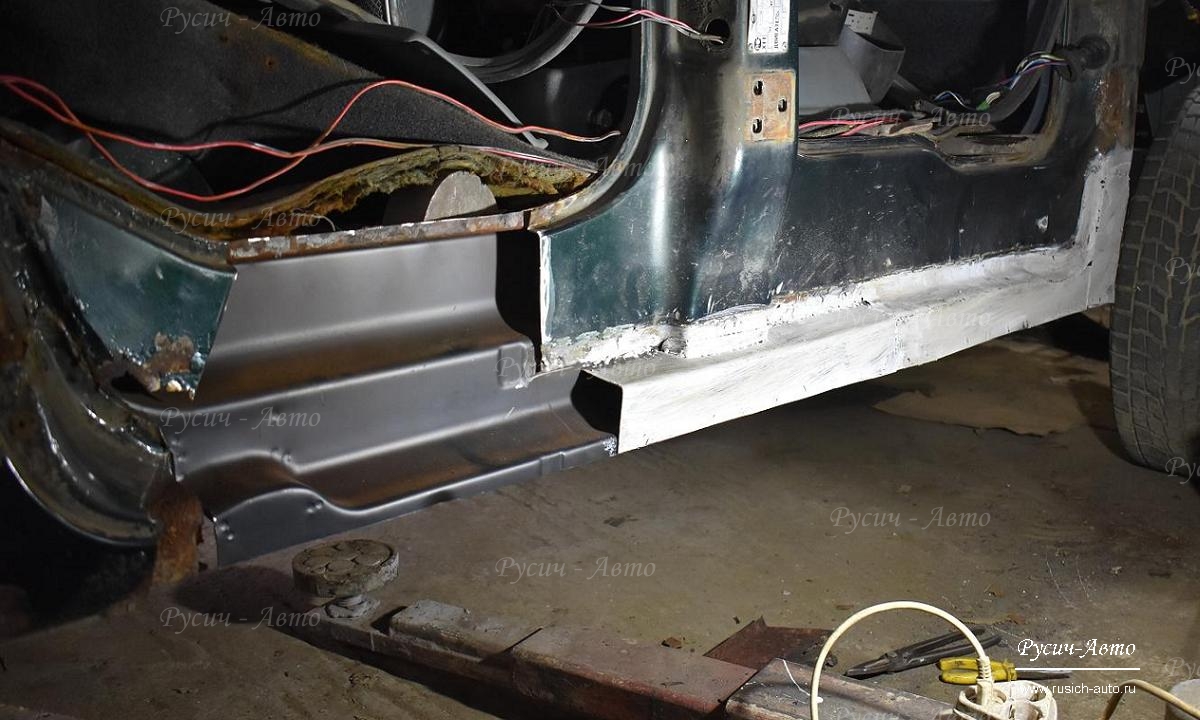

Пороги уаз патриот — замена на профильную трубу, ремонт защиты усилителя своими руками

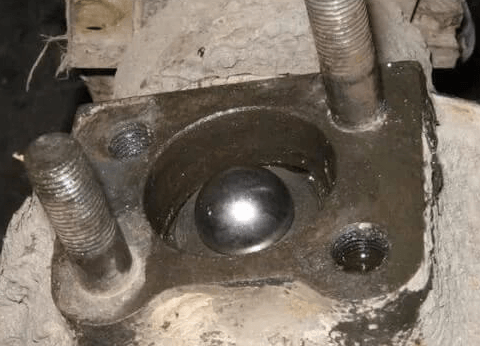

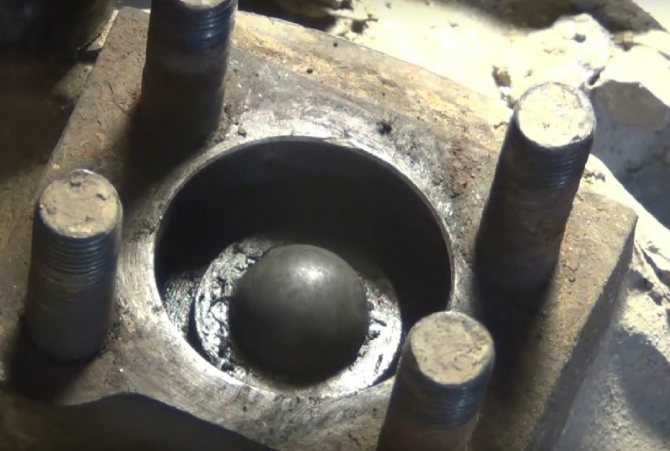

При замене подшипникового шкворня удаляют старые чашки в виде сферы, выполняют зачистку поверхности чулка и при помощи сварки приваривают новые втулки, которые изначально необходимо правильно выставить, чтобы не допустить перекос.

В данные установочные детали впрессовывают обоймы конических подшипников, идущих в ремонтном наборе. Далее на все сопрягаемые детали наносится свежая смазка, после чего производится обратная сборка подвески.

Установку шаровой опоры производят соответственно положению крепежных болтов, а расположение поворотного кулака необходимо отметить изначально зарубкой на корпусе или краской.

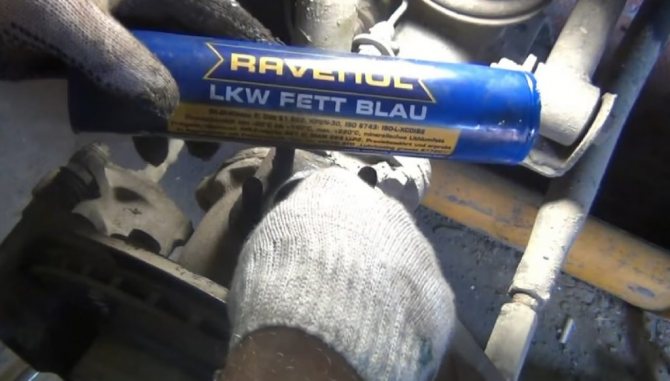

Перед сборкой шкворни необходимо хорошо покрыть смазкой. Если устанавливается модификация с подшипниками, то на шкворень надевается конический упор, который сам запрессовывается в момент наворачивания крепежной гайки.

Шкворневой узел необходимо заворачивать до момента исчезновения люфтов, после чего остается выполнить регулировку в управляющем узле автомобиля.

Отделка порогов УАЗ Патриот алюминиевым рифленым листом

Резиновые накладки в результате больших нагрузок в условиях пересеченной местности часто рвутся и оголяют трубу, к которой они прикреплены. Портится внешний вид, к тому же, можно споткнуться или поскользнуться при посадке или высадке из авто.

От этого недостатка можно избавиться, если отделать пороги автомобиля алюминиевым рифленым листом. Для этого необходимо:

Демонтировать все резиновые накладки с внешнего порога УАЗ – толстые сегментные и тонкие трубчатые.
Произвести тщательную зачистку освободившихся от резины металлических поверхностей

Особое внимание при этом уделить тем участкам, которые уже затронула коррозия.
Тщательно обработать зачищенные участки антикоррозийным составом.
Покрасить специальной антикоррозийной краской по металлу.
Закрепить на свое место толстые резиновые накладки.
Предварительно внимательно рассчитать и отрезать электрическим лобзиком полосу определенных размеров от листа рифленого алюминия толщиной примерно 2,5-3 мм.

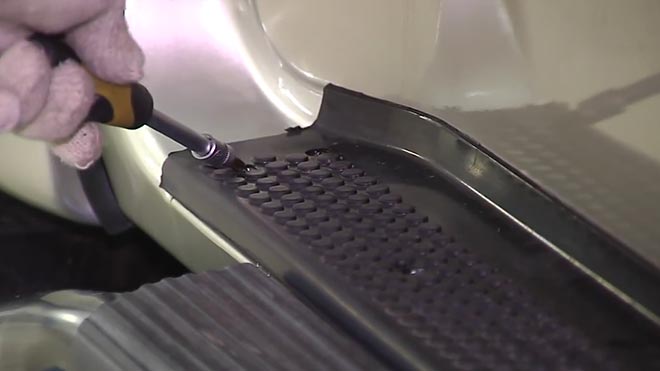

Одну широкую сторону этой полосы закрепить специальными саморезами со сверлом на конце к верхней стороне порога.
Резиновой кувалдой согнуть лист алюминия вокруг трубчатой металлической подножки и закрепить длинными саморезами к нижней части порога.. При работах с алюминием, когда наклада вставляется в металлический порог саморезами, необходимо каждый саморез перед вкручиванием окунать в пушсало

Антикоррозионное средство предотвратит появление электрохимической коррозии, когда соединяются металлы различных классов

При работах с алюминием, когда наклада вставляется в металлический порог саморезами, необходимо каждый саморез перед вкручиванием окунать в пушсало. Антикоррозионное средство предотвратит появление электрохимической коррозии, когда соединяются металлы различных классов.

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз. Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом. Установите под машину страховочную подпорку и снимите колесо. Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки. Открутите два болта и снимите скобу суппорта

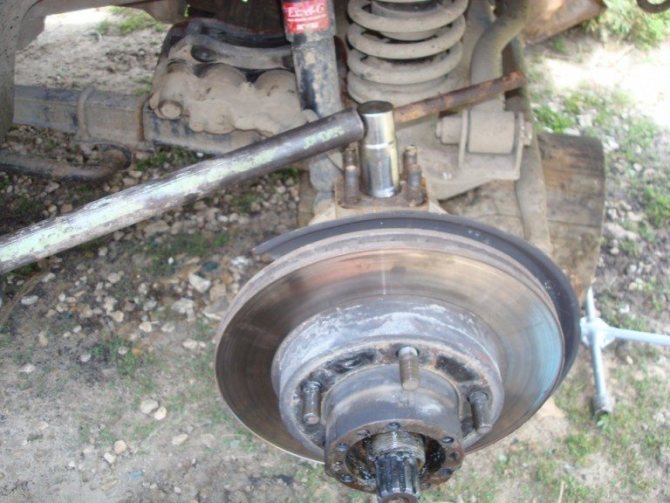

Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат.
Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы. Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника

Отсоедините провод ABS. Открутите болты, удерживающие заглушку на торце ступицы и снимите ее. Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака. Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес. Затем снимите шаровую опору, положите ее на стол и очистите от грязи. Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник.
Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места. Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.

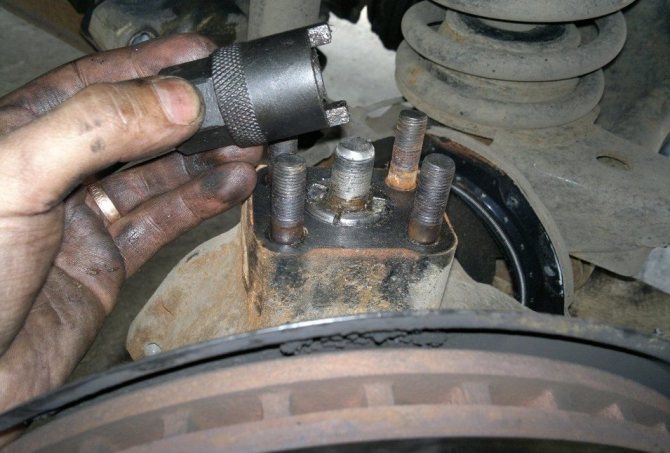

2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
3. Вытаскивают палец.
4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
6. Тщательно очищают от старой смазки места вкладыша и пальца.
7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
9. Заполняют вкладыш смазкой.
10. Вставляют шаровую опору в поворотный кулак.
11. Вставляют верхний и нижний пальцы.
12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

Полная замена

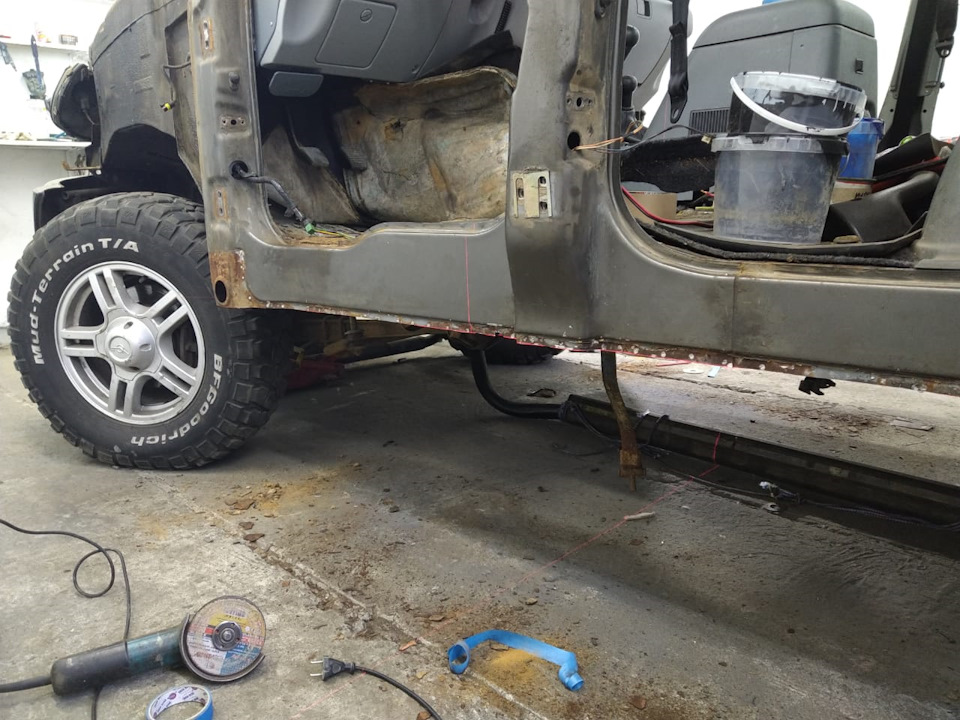

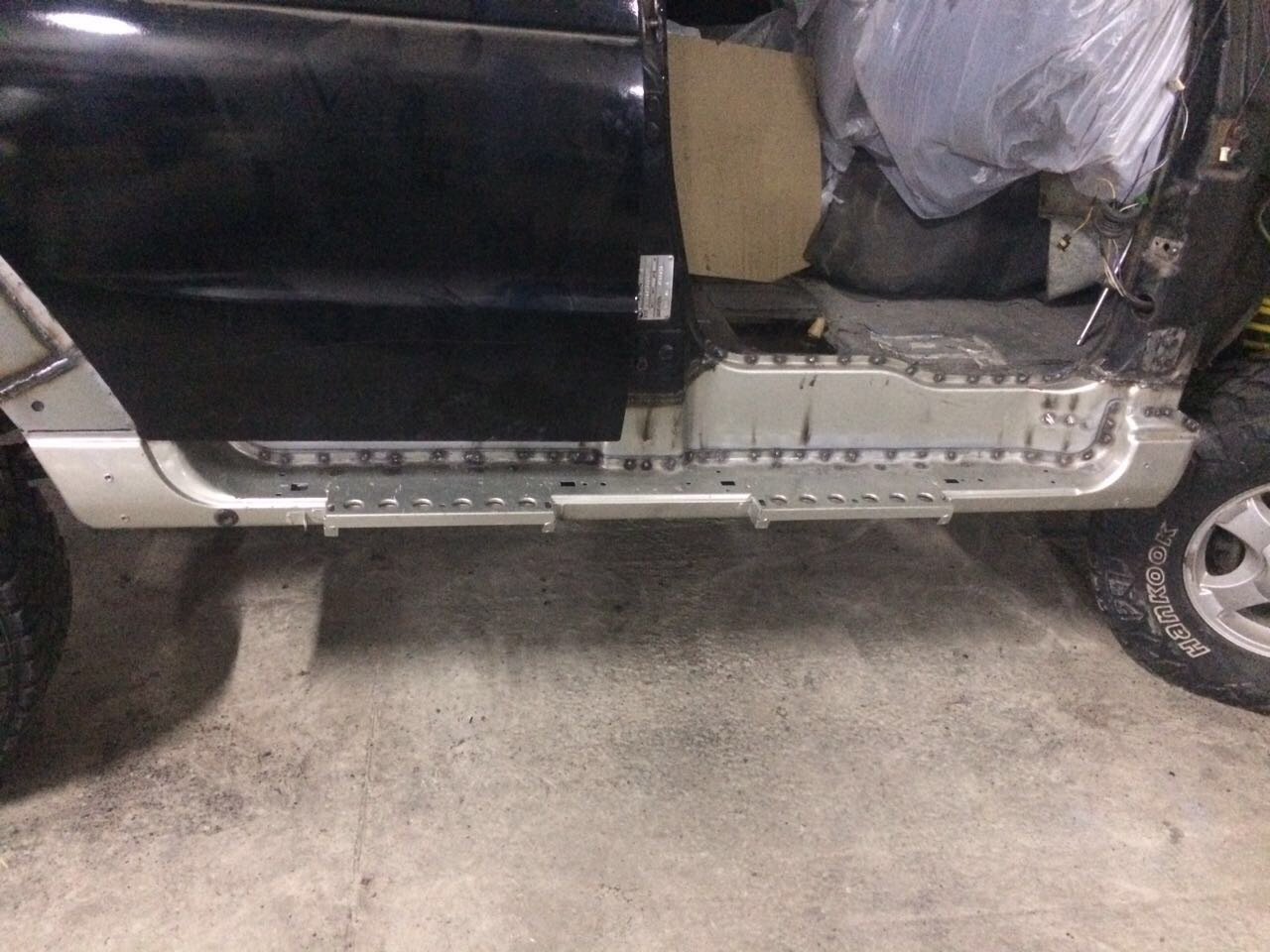

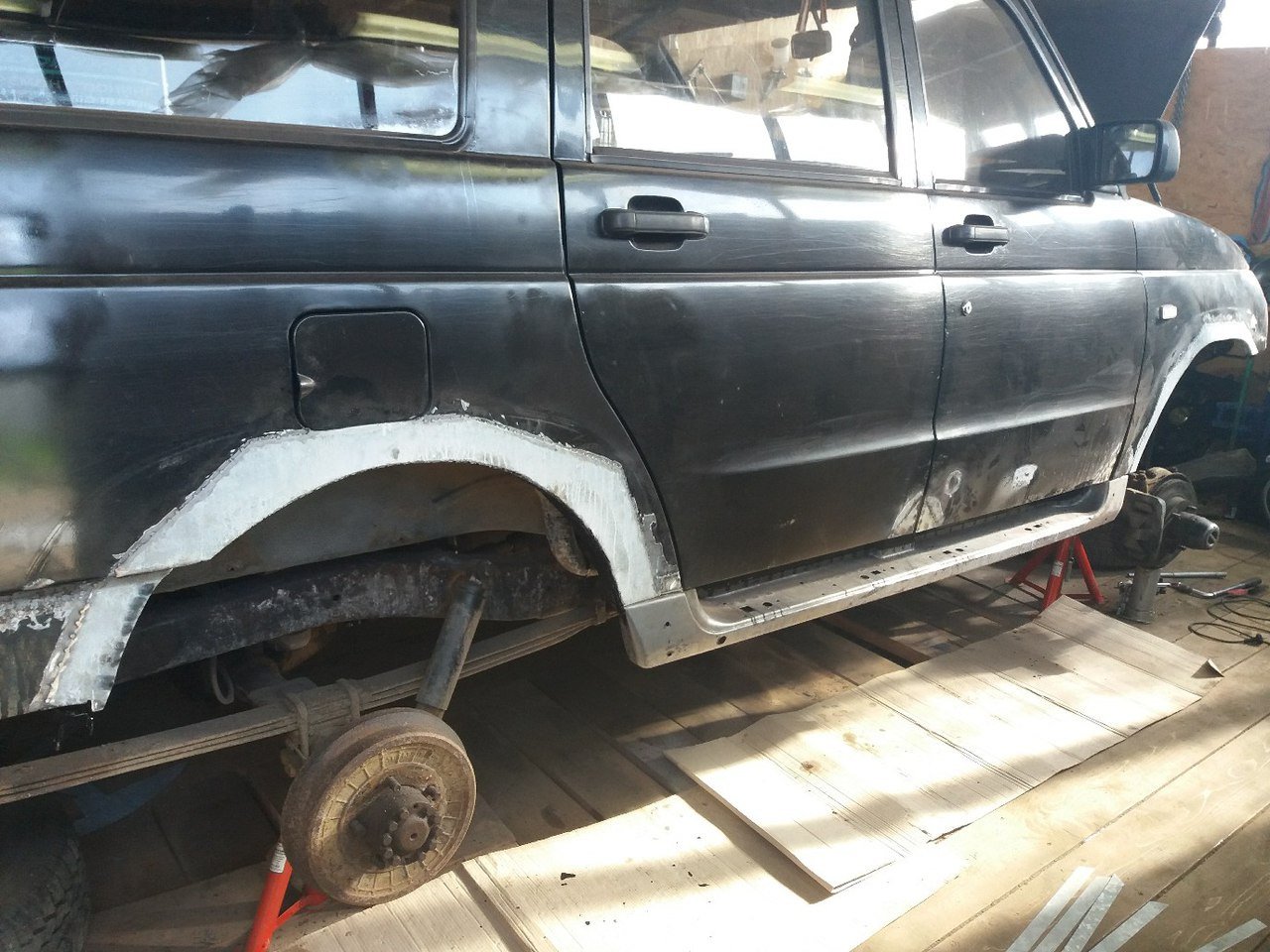

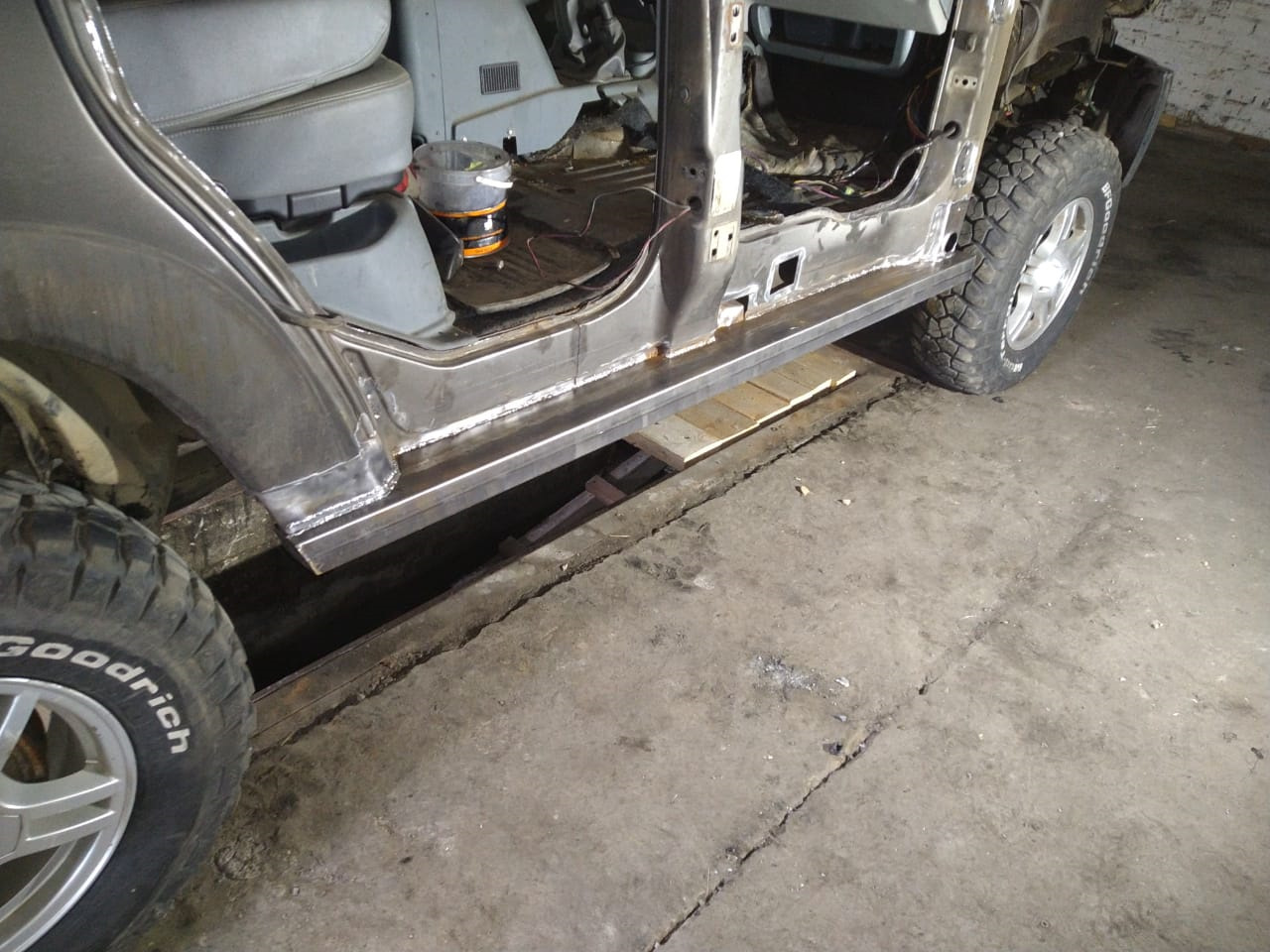

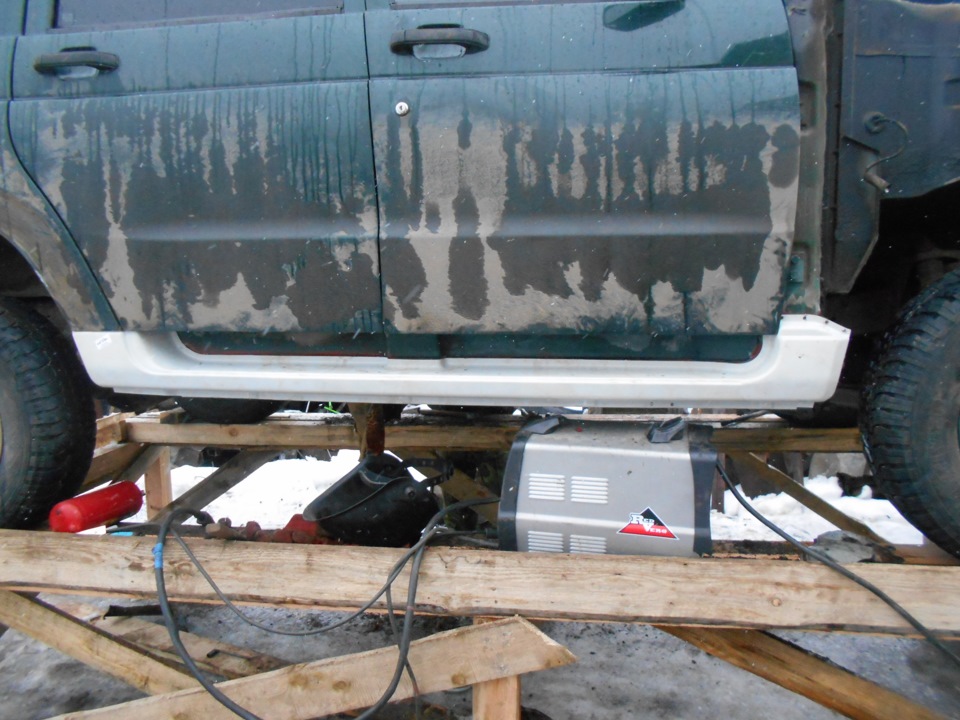

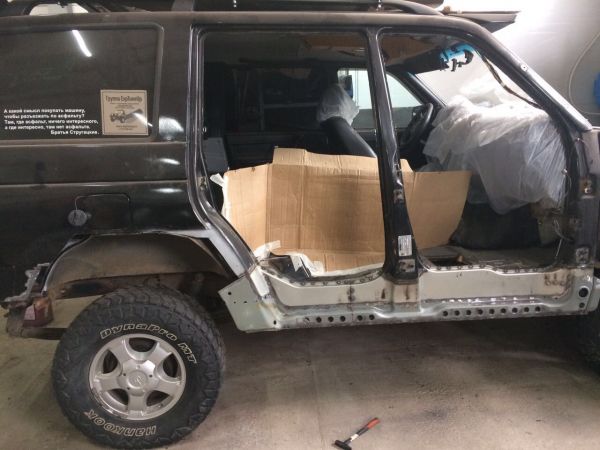

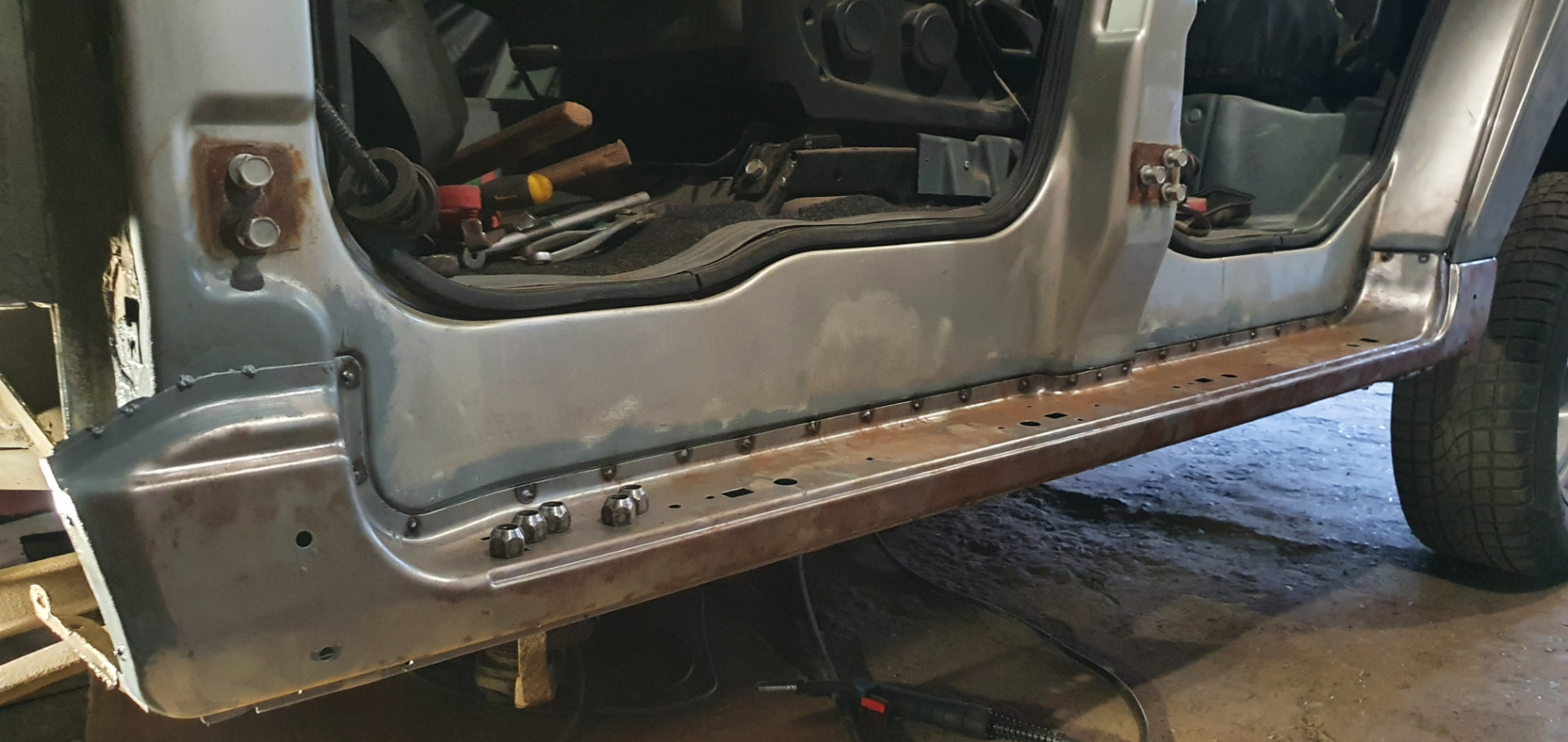

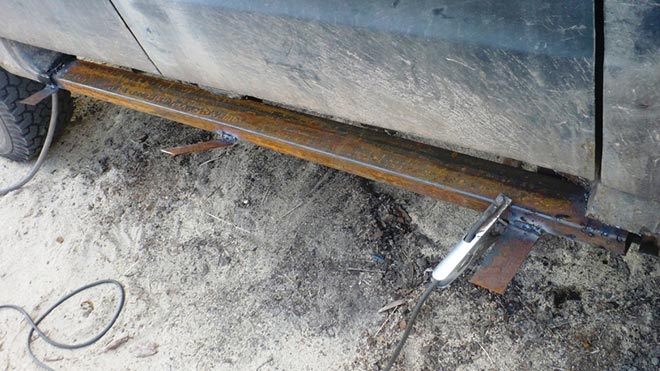

В случаях, когда коррозия уже разрушила штатные пороги УАЗ Патриот, возникает необходимость их полной замены. Это можно сделать собственными силами.

Для замены потребуются следующие детали, оборудование, материалы и инструменты:

Комплект новых порогов, их цена начинается от 6000 руб.
Сварочный аппарат.
Электрическая дрель с комплектом сверл для работы по металлу.
Угловая шлифмашина с отрезным диском.
Струбцины для фиксации и подгонки новых порогов – 2 шт.
Антикоррозийное средство – Мовиль или Раст стоп.

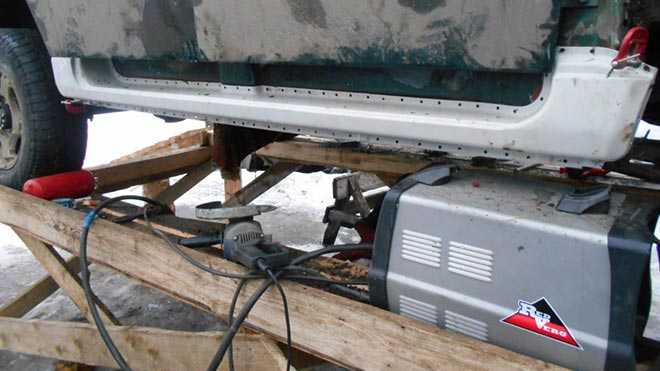

Порядок работ по шагам:

Отсоединить клеммы от аккумулятора.
Демонтировать и отложить в сторону топливные баки.

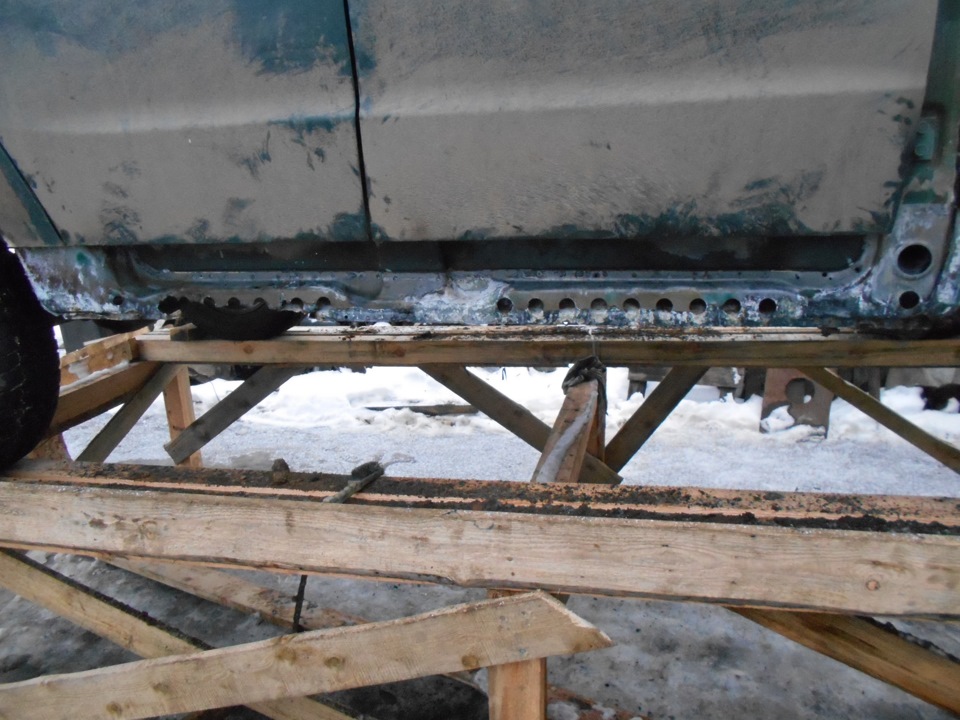

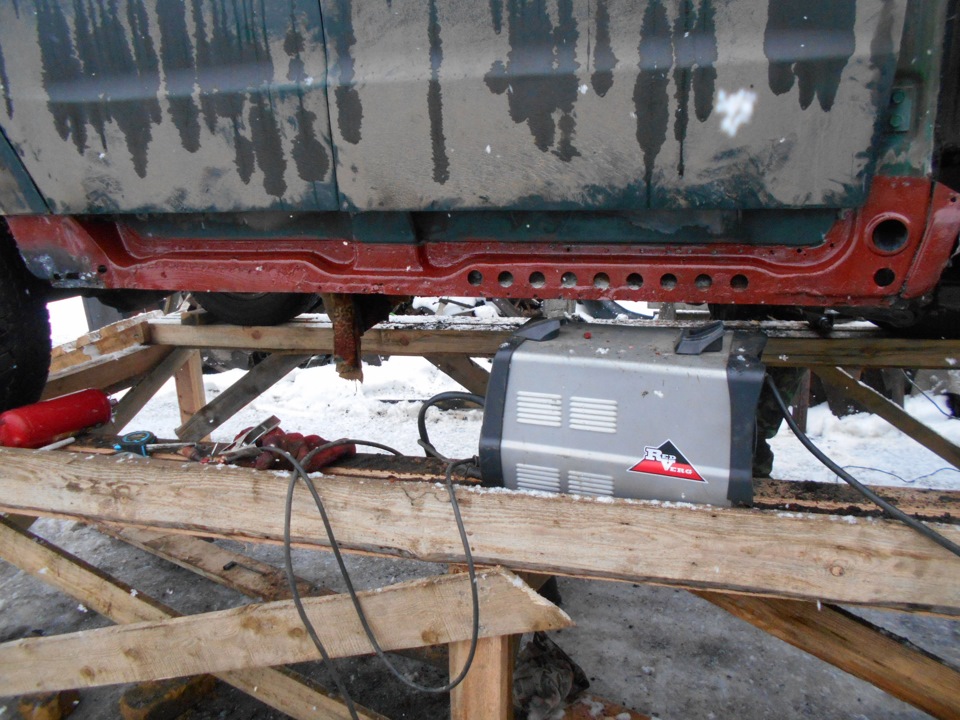

Аккуратно отрезать болгаркой старый поврежденный ржавчиной внешний элемент

Но это надо делать очень осторожно, чтобы не повредить внутреннюю панель, кузов автомобиля.
Зачистить места будущего сопряжения нового порога с внутренним элементом и кузовом машины.
Тщательно обработать зачищенные места антикоррозийным средством. Чем лучше выполнена обработка, тем сильнее элемент будет защищен от коррозии.

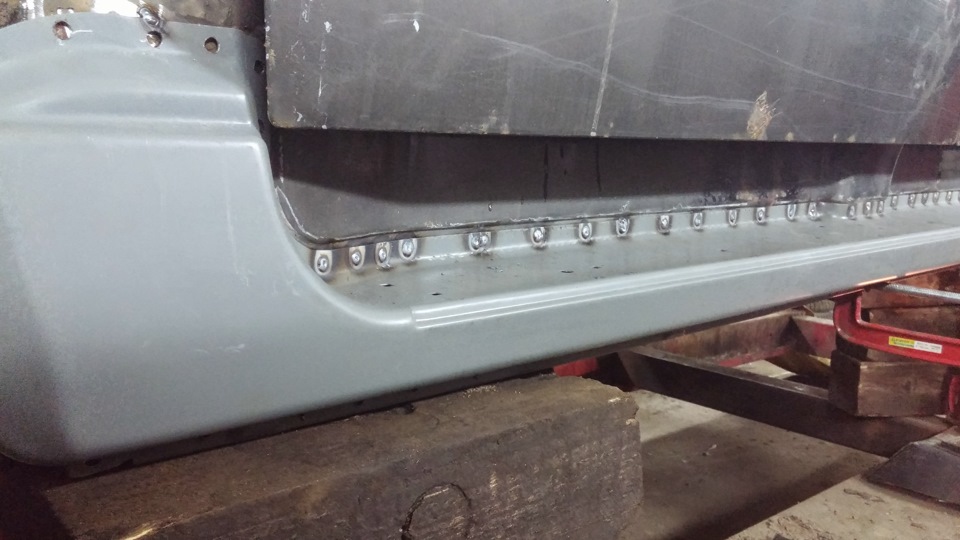

Дрелью просверлить по периметру всего нового порога отверстия через каждые 5–10 см диаметром примерно 8 мм.
Подогнать новый порожек, временно скрепить его к кузову машины струбцинами.
Сваркой приварить запчасть к кузову автомобиля.
Тщательно обработать внутреннюю поверхность Мовилем или Раст стопом.

Способы решения проблемы

Существует несколько способов избежать коррозии порогов УАЗ Патриот в зависимости от степени повреждения.

Если ржавчина еще не коснулась порожков, то их усиливают и защищают следующими способами:

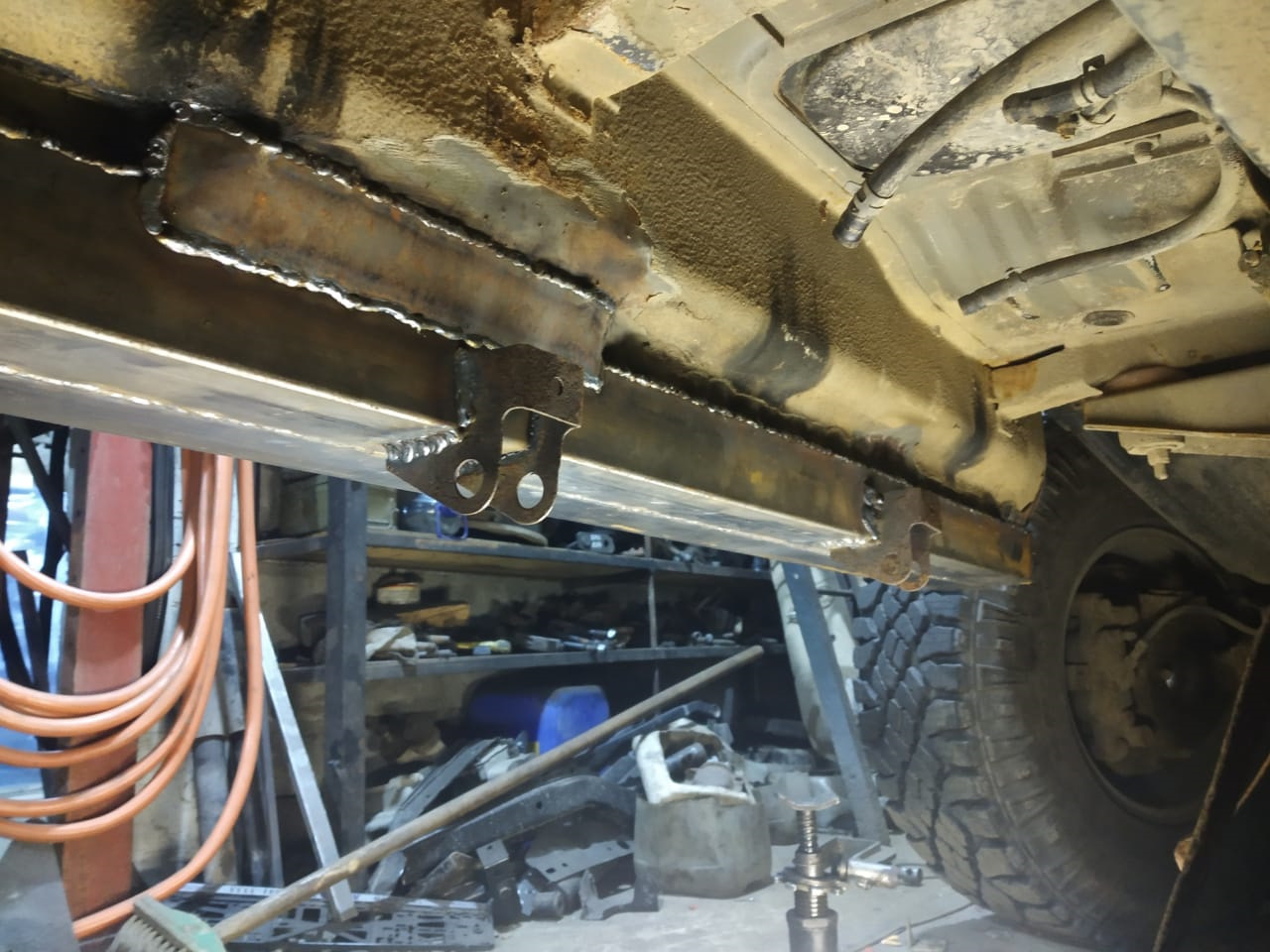

Установка специальных силовых деталей. Это наиболее радикальный способ усиления, защиты, он надежный, но самый дорогой. Осуществляется в специальных мастерских, требует разрешения надзорных органов, т. к. влияет на изменение технических характеристик автомобиля.
Монтаж детали из профильной трубы с накладкой из рифленого алюминиевого листа. В этом случае порог может быть использован еще в качестве ступени и для хорошей защиты кузова от вылетающих из-под колес камней, грязи.

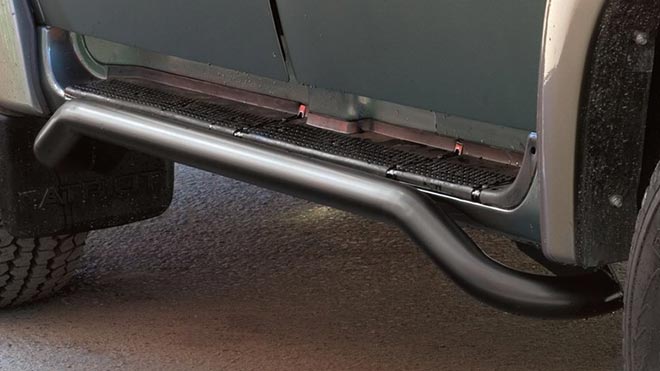

Трубные декоративно-защитные обвесы. Дешевый, популярный способ защиты.

Если на детали заметны следы коррозии, то ремонт будет зависеть от степени повреждения металла:

Если коррозия коснулась только поверхности, не проникнув глубоко внутрь или насквозь, то достаточно хорошо зачистить поврежденные участки до «живого» металла, обильно обработать их антикоррозийным составом.
При наличии небольших точечных островков ржавчины с глубоким проникновением можно обойтись просверливанием отверстий в этих местах с последующей зачисткой, обработкой антикоррозийным составом.

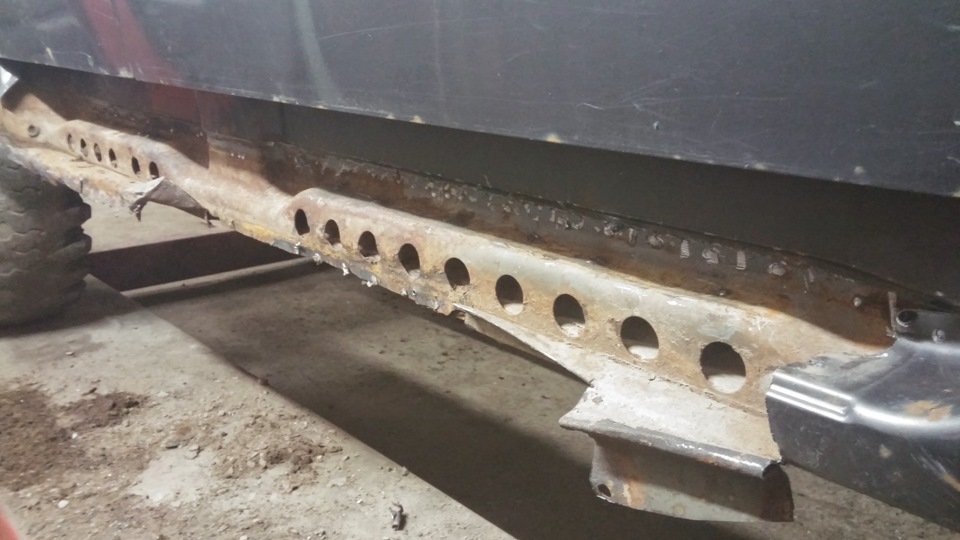

Если ржавчина на значительных участках насквозь разрушила порожек, то необходимо провести его замену или переварку.

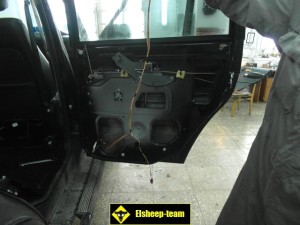

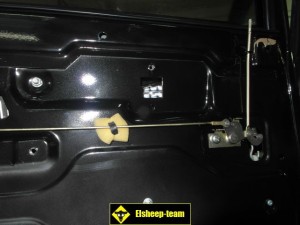

Шумоизоляция дверей УАЗ Патриот

Проводку, которая находится внутри двери, закрепляем и приклеиваем, чтобы она не издавала лишнего шума.

Имейте в виду, что не прижатые шумопоглотители, по истечении времени отклеиваются, поэтому их необходимо укреплять стяжками.

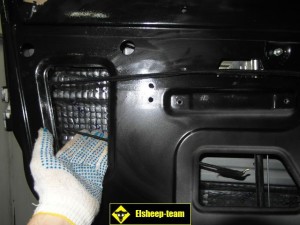

Внешнюю сторону дверей УАЗ Патриот обклеиваем слоем вибродемпфера. Как правило, он представляет собой самоклеящийся материал с лицевым фольгированным слоем, толщиной 2,5 мм. Для дверей мы использовали Шумофф М3 и Шумоффф Комфорт 10. Обработке виброизоляцией подверглась максимальная площадь поверхности изнутри. Наносить материал нужно при температуре не ниже 15º. Если вибродемпфер будет иметь толщину 3,5 мм, то это утяжелит двери, но при этом, за счет увеличившейся массы, она будет закрываться мягче и глуше.

Направляющие замков, которые сильно гремят, обматываем ПВХ изолентой.

Внутренние стороны дверей также оклеиваем вибродемпфером, закрывая все дренажные отверстия.

Далее обрабатываем двери шумопоглотителем Шумофф Комфорт 10.

Пластик дверных панелей можно оклеить дополнительным слоем Герметон А15.

Назначение механизма

Всем известно, что поворот колес обеспечивается благодаря рулевому управлению. Под влияние рулевой рейки обеспечивается изменение угла расположения передних колес. Изменение угла обеспечивается благодаря наличию поворотного элемента, который позволяет колесу поворачивать в правую или левую сторону.

Таким образом, можно сказать, что поворотный кулак предназначен для возможности изменения угла расположения передних колес. То есть, говоря простым языком, если бы не было данного устройства, то автомобиль мог двигаться только прямо без возможности поворотов.

Но кроме этого, данное устройство выполняет и следующие функции:

Возможность соединения колеса посредством ступицы с элементами подвески.
Крепление к изделию ступицы колеса.

Технология вибро и шумоизоляции

Эффективная шумоизоляция автомобиля получится в том случае, если вы будете придерживаться правильной технологии нанесения материалов.

Перед монтажом материала обязательно очистите поверхность от пыли и грязи ветошью, которая не содержит ворса.
Затем обезжирьте поверхность Уайт-Спиритом. Любой другой растворитель лучше не применять, так как он не снимает жировую пленку с поверхности, а, наоборот, вгоняет его в лакокрасочный слой.
Перед тем, как нанести вибродемпфер, следует хорошо разогреть его битумную поверхность промышленным феном, чтобы материал крепче прилип к обрабатываемому участку. Если наносить не разогретый материал, то он со временем начнет отваливаться.
Вибродемпфер следует тщательно разравнивать и сильно прикатывать специальным роликом для еще большего прилегания к обрабатываемой поверхности. Старайтесь, чтобы не было воздушных пузырей, зазоров и пробелов. Их наличие отрицательно сказывается на шумоизоляции. К тому же, в месте пузыря может скапливаться конденсат, что благоприятствует появлению коррозии.
Изготовители шумоизоляционных материалов советуют наносить материалы на разную площадь кузова, так как 100% оклейка обрабатываемого участка не гарантирует большей эффективности шумоизоляции. В любом случае, сколько площади вы будете обрабатывать решать вам. Если вы все-таки оклеиваете 100% поверхности, то наносите материалы внахлест для придания еще большей жесткости.
После нанесения первого слоя виброизоляции, поверх наносите шумопоглощающий слой. При желании на некоторые обрабатываемые части автомобиля можно нанести и третий звуко-теплоизоляционный слой.

Пыльник поворотного кулака н/о УАЗ на редукторные (военные) мосты (2 шт. к-т)

Пыльник служит для герметичной защиты шарнира опорного поворотного кулака переднего моста автомобиля УАЗ. Применение: Устанавливается на автомобили марки УАЗ с редукторными (военными) мостами, мостами Барс, на вездеходы «ТРЭКОЛ», Нива Марш и аналоги.

Пыльник устанавливается взамен имеющейся манжеты работающей на скольжение. Устанавливается без разбора или снятия узла. Отличия от пыльников на «гражданские мосты» • Увеличенный диаметр шейки (65 мм) • Увеличенная длина хомута Преимущества: • полная герметичная защита ШПОК от воды и грязи; • установка без разбора и снятия кулака; • узел становиться необслуживающимся (не надо шприцевать); • обеспечивает герметичность даже при люфте шкворней и при коррозии поверхности шара; • конструкция сделана так, что даже при разрыве гофры, работает как стандартное уплотнение;

Комплект поставки: 1. Пыльник резиновый толстый (толщина 4,5 мм) 2. Крепления (скоба — 4шт, замок-2 шт, хомут — 2шт) 3. Болты креплений под шестигранник — 8 шт 4. Шайба — 16 шт 5

Гайка — 8 шт Важно! Использование пыльников на мостах имеющих рабочий угол свыше установленного недопустим. При разработке пыльника закладывался рабочий диапазон поворота, установленный заводом изготовителем (завод изготовитель заложил данные ограничения так как превышение угла поворота сверх нормы ведет к резкому увеличению нагрузок на ШРУС, его быстрому износу или даже разрушению)

Превышение этого значения ведет к тому, что со стороны складывания не остается зазора и происходит сильное смятия складок пыльника металлическими деталями ШОПК и последующий разрыв пыльника. Поэтому, использование пыльников на мостах имеющих рабочий угол свыше установленного недопустим. А выход из строя пыльника в этих случаях не будет считаться гарантийным. Такой вид дефекта легко определяем по характерному отпечатку и форме разрыва.

Шкворневый узел УАЗ

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
В левую коробку сателлитов вставляется крестовина.
Сборную шестерню поместить в левую коробку.
Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
Сателлиты обязательно укрепить на оси разъединенного крестовика.
Те же действия провести с правой коробкой.
Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

Фиксация элементов направляющей на основную шестерню.
Притирка хвостового конца с элементом направляющей.
Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей — 15-30 Н, для приработанных — 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить — убрать.
Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.
