Как можно заправить автокондиционер?

Существует 2 варианта заправки кондиционера.

1. Ручная заправка. Баллон с фреоном устанавливают на цифровые весы и с помощью шланга и фитинга подключают к сервисному штуцеру системы кондиционирования авто. Весы необходимы для контроля массы газа, которая была перекачена из баллона в систему автомобиля. Для заправки обязательны манометр, с помощью которого контролируется давление в системе и приспособления для ручного ввода масла, красителя. Вакуумирование производится специальным насосом, а новое масло вводится шприцом.

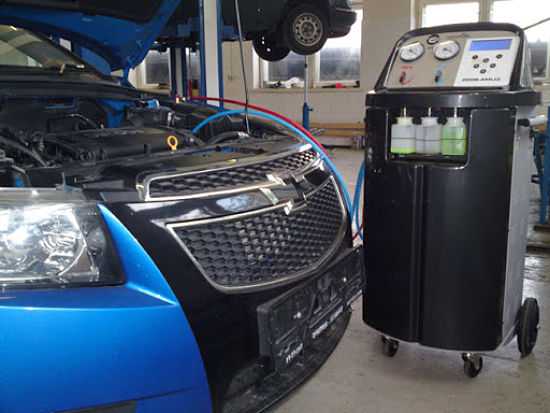

2. Заправка при помощи автоматизированной станции. Шланги станции через сервисные штуцеры подключаются к кондиционеру автомобиля. Далее мастер в ручном режиме выбирает программу обслуживания. Стандартный перечень процедур включает в себя откачивание хладагента, проверку высокого давления, вакуумирование, проверку на утечки, введение компрессорного масла, красителя и заполнение системы фреоном.

При использовании станции минимизирован риск ошибки мастера. Ему необходимо выбрать перечень процессов и откорректировать продолжительность каждого из них, если это необходимо.

Масса фреона может быть определена станцией автоматически из базы при вводе VIN-кода автомобиля либо введена мастером вручную. В последнем случае сервисмен руководствуется предписаниями производителя кондиционера.

Часто при сборке автомобиля в подкапотном пространстве клеится техническая бирка, на которой указан тип фреона и заправочный объем.

В каких случаях включать рециркуляцию

Большинство водителей отказываются пользоваться функцией рециркуляции, поскольку считают ее бесполезной и даже вредной. Но это далеко не так, приведем несколько примеров, когда без нее обойтись достаточно сложно:

1. Наиболее очевидный вариант, когда на улице присутствует неприятный запах. Например, автомобиль заезжает в задымленную область или нужно проехать возле металлургического комбината, некоторое время ехать за «коптящим» грузовиком. В этом случае нажимается кнопка рециркуляции, и неприятные запахи перестают поступать в салон.
2. Когда требуется быстро остудить салон в жару или нагреть в холодную погоду. Например, если летом температура на улице 35 °С, то находиться в салоне не просто неприятно, а опасно. Тогда при включении кондиционера нажимается соответствующая кнопка, заслонка рециркуляции закрывается, и воздух в салоне начинает быстро охлаждаться. Причем желательная температура достигается уже через несколько минут. После этого можно отключать функцию, поскольку забортный воздух будет нормально охлаждаться. Аналогичная ситуация будет при включении печки в холодную погоду, но воздух теперь будет быстрее нагреваться. Кроме того, так достаточно заметно экономится топливо.
3. При заклинивании термостата в открытом положении. Такая проблема встречается часто, что приводит к тому, что мотор нагревается очень медленно. Особенно это неприятно в холодное время года. Включение рециркуляции поможет эффективнее обогреть салон, а двигателю быстрее набрать рабочую температуру.

Особенности рециркуляции

Рециркуляция — процесс забора и очищения воздуха внутри салона с помощью климатической установки. Её особенность в том, что воздушные потоки поступают в систему не с улицы, а из салона. Благодаря этому:

• удаётся быстрее достичь заданной температуры;
• затрачивается меньше времени и мощности.

К сожалению, многие автолюбители не применяют этот режим по его основному назначению. Чаще всего они используют его, чтобы исключить проникновение неприятных запахов внутрь. К примеру, если машина движется по очень пыльной дороге либо сильно дымит находящийся впереди автомобиль, водитель может закрыть заслонку рециркуляции простым нажатием кнопки и перекрыть попадание неприятного запаха и вредных выбросов.

В большинстве случаев кнопка рециркуляции находится в центральной части передней торпеды в области климатического блока. Заметить её можно благодаря типичной маркировке. На кнопке изображают автомобиль с кольцевой стрелкой внутри.

Профилактические меры всегда дешевле ремонта неисправностей

Как и любой узел автомобиля, кондиционер нуждается в обслуживании. Для исправной работы системы недостаточно перезаправить фреон. Периодически нужно мыть радиаторы, конденсатор, менять фильтр-осушитель и дезинфицировать испаритель.

Чтобы предотвратить образование зловонных бактерий на испарителе, после работы кондиционера переводите регулятор температуры на теплый воздух. 1-2 минуты в таком режиме высушат конденсат из испарителя, убрав благоприятную среду для размножения бактерий.

Терморегулирующий вентиль, сеточку дросселирующего клапана, сальник вала компрессора, подшипник шкива, а также уплотнительные резинки по всей системе меняйте по мере их выхода из строя и появления первых признаков неисправности/утечки хладагента.

Когда включение системы рециркуляции нежелательно

При очевидных плюсах, которые дает применение системы рециркуляции, существуют и определенные недостатки, о которых надо знать, чтобы не получить проблем. Среди таких недостатков отмечают:

1. Принцип рециркуляции исключает попадание забортного воздуха в салон. Это означает, что со временем влажность в салоне повысится, особенно быстро это случиться, если кроме водителя в нем сидит несколько пассажиров. Главное неудобство при этом – запотевание стекол в холодную погоду и ухудшение обзора. После отключения режима и включения циркуляции, стекла становятся прозрачными через несколько десятков секунд.
2. Данная функция плохо работает во время дождя. Здесь работает тот же принцип, первые 15 минут все будет нормально, но вскоре стекло запотеет и обзор сильно затруднится. Просто при дожде желательно отказаться от включения системы рециркуляции и пользоваться кондиционером или климат-контролем с забором воздуха снаружи. А при отсутствии кондиционера достаточно включить печку, чтобы подогреть стекла.
3. Включение данной системы на длительное время в зимнее время тоже приводит к запотеванию стекол. Причина – высокая влажность в салоне из-за попадания в него снега или воды с подошв обуви. После прогрева автомобиля и начала движения лучше отключать систему рециркуляции и даже на некоторое время немного опустить стекло, чтобы нагретый воздух с паром быстрее улетучивался. Повышенная влажность в салоне может принести вред здоровью и стать причиной коррозии.
4. Если кнопка рециркуляции в закрытом салоне включена более 15 минут, концентрация углекислого газа в нем может превысить допустимую норму. Тогда нужно переключить заслонку на циркуляцию или временно открыть окно.

Правильное использование системы рециркуляции воздуха в салоне автомобиля поможет решить много проблем

Но это нужно делать с осторожностью, не забывая о тех негативных эффектах, которые могут нести дискомфорт и даже опасность для людей, находящихся в машине

Поломка помпы

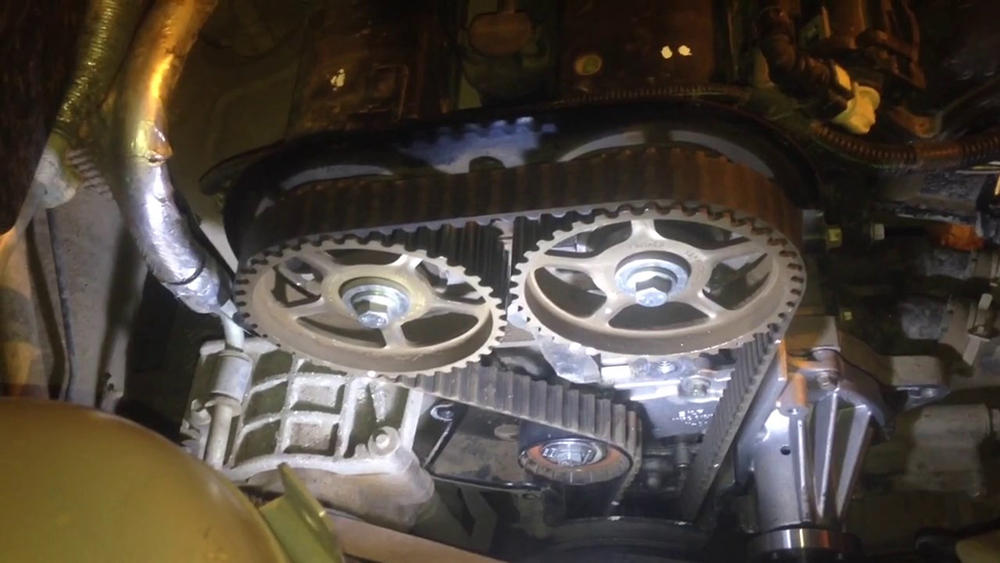

На Ford Fusion может присутствовать водяной насос двух разновидностей, один из которых ставился на автомобили, выпущенные до 2004 года, а другой – после. Конструкция новой помпы была усовершенствована, здесь уже имеется площадка для монтажа натяжного ролика, поэтому эти две разновидности не взаимозаменяемы. О том, что помпа может выйти из строя, обычно свидетельствует появление громких шумов, возникающих из-за увеличения люфта вала вследствие его выработки. Часто в таких случаях помпа начинает течь, подклинивать, что проявляется снижением потока охлаждающей жидкости по магистрали. Как следствие – холод в салоне и повышенная температура в силовом агрегате. Лечится проблема заменой водяного насоса, для чего нам понадобятся отвёртка с плоским наконечником, торцевая головка на 8 и другой вспомогательный инструмент. Алгоритм действий:

отсоединяем отрицательную клемму АКБ; сливам антифриз; снимаем приводной ремень ГРМ (важно: после этой операции вращать коленвал ни в коем случае нельзя, поскольку это может привести к поломке клапанов, снятие ремня требуется для машин, выпущенных после 2004 года. На более ранних моделях натяжной ролик стоит на ГБЦ); снимаем также ремни, являющиеся приводом для других агрегатов и узлов; демонтируем генератор; снимаем корпус приводного ремня; откручиваем помпу, крепящуюся к двигателю 6 болтами

При снятии следим, чтобы ОЖЭ не попала на ремень; удаляем также уплотнительную прокладку; при установке новой прокладки смазываем её герметиком, прикручиваем новый насос; выполняем все остальные операции в обратной последовательности; заливаем новую (желательно) или старую охлаждающую жидкость (если она не загрязнена), устраняем завоздушенность стандартным методом (на бугорке).

А теперь поговорим о неисправностях, из-за которых воздух не попадает в салон.

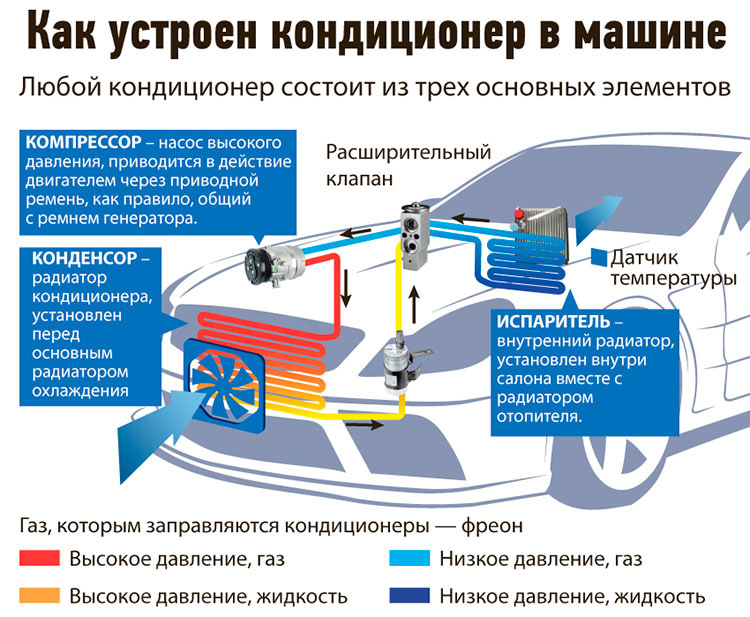

Принцип работы автомобильного кондиционера

Принцип работы кондиционера в автомобиле базируется на особенностях обмена тепла между хладагентом и окружающей средой.

Рассмотрим цикл циркуляции хладагента подробнее:

1. Из компрессора хладагент под давлением поступает в конденсатор. На выходе из компрессора вещество находится в состоянии газа. Свойства хладагента таковы, что он может находиться в газообразном состоянии только при наличии определенной температуры и давления.
2. Конденсатор представляет собой сеть капилляров с множеством ребер охлаждения. Проходя через него, хладагент остывает и становится жидкостью. Высокое давление предохраняет его от преждевременного испарения.
3. После конденсатора жидкость поступает в расширительную емкость, где из нее удаляется вода и другие, ненужные, примеси.
4. Из ресивера-осушителя хладагент поступает в расширительный клапан. В участке магистрали за этим клапаном давление хладагента значительно ниже, чем во всех предыдущих. Степень открытия клапана регулируется температурой хладагента, покидающего испаритель.
5. В испаритель хладагент попадает в состоянии жидкости низкого давления. Проходя через трубки испарителя, он становится газом. Процесс сопровождается потреблением тепла из окружающей среды.
6. Из испарителя газообразный хладагент при низком давлении попадает обратно в компрессор, где во время сжатие разогревается. Цикл повторяется.

Таким образом, хладагент в системе циркулирует постоянно, обеспечивая салон прохладным воздухом и конденсацией лишней влаги на стенках испарителя.

Ремонт и заправка

Многие водители зимой просто забывают о кондиционере, и не пользуются им. На самом деле, это неправильно – необходимо периодически, примерно один раз в месяц, на непродолжительное время, включать кондиционер даже зимой, чтобы система работала нормально.

https://youtube.com/watch?v=WJGyiwjO1C0

При включении кондиционера, при начале подачи холодного воздуха, переключитесь на внутреннюю вентиляцию салона, то есть на забор воздуха кондиционером из салона, а не снаружи. Так можно быстрее снизить температуру в салоне, и кроме того, так вы уменьшите нагрузку на компрессор кондиционера.

Не рекомендуется устанавливать в салоне температуру, с разницей больше, чем десять градусов от наружной, так как резкий перепад температур может вызвать простудные заболевания. Также, не открывайте окна в автомобиле, если работает кондиционер.

Неисправный термостат

Этот прибор отвечает за переключение циркуляции ОЖ с большого контура на малый и наоборот. Когда двигатель холодный (точнее, если охлаждающая жидкость остыла), он перекрывает клапан, и тосол циркулирует по малому кругу, обеспечивая быстрый прогрев мотора. Как только температура ОЖ поднимается до рабочих показателей, клапан открывается, и антифриз начинает поступать в основной радиатор, где остывает и снова направляется в мотор, не давая ему перегреваться. Поломка термостата приводит к тому, что нормальный режим циркуляции ОЖ нарушается, что проявляется поступлением в печной радиатор меньшего количества ОЖ и ухудшением эффективности работы отопителя. Решается проблема заменой термостата. На Ford Fusion она производится следующим образом:

• снимаем отрицательную клемму с АКБ;
• демонтируем правую фару (она удерживается тремя болтами);
• снимаем блок воздушного фильтра (откручиваем два болта);
• ослабляем хомут, удерживающий патрубок дроссельной заслонки, снимаем его;
• отсоединяем клеммы генератора вместе с колодкой;
• демонтируем сам генератор (откручиваем шпильку, верхний болт, ослабляем нижний болт, пробуем сдвинуть генератор с места, если удастся – ремень генератора ослабнет, снимаем его и укрепляем повыше, чтобы на него не попал антифриз, что приведёт к его разрушению);
• откручиваем четыре болта, удерживающих корпус термостата, без демонтажа патрубков, предварительно подставив под машину ёмкость для сбора ОЖ;
• вытаскиваем нерабочий термостат, меняем его на новый, не забыв поменять и его прокладку;
• проделываем все операции в обратном порядке.

Доливаем антифриз и наслаждаемся работой печки.

Система подачи воздуха в салон автомобиля

Устройство центровой составляющей приборной панели автомобиля

Каждый автомобиль оборудован комплектом специальных направляющих заслонок, необходимых для регулирования подачи воздушных потоков. Фиксирование температурного режима воздуха, который поступает в салон автомобиля, производится за счет перемешивания нагретых и холодных воздушных масс посредством прохождения через теплообменник, расположенный в отопительной системе.

Подача воздуха производится за счет набегающего потока, который формируется в процессе движения машины, а также благодаря специальному вентилятору, направляющему воздух через центральные и боковые дефлекторы приборной панели. В некоторых моделях автомобилей дополнительно устанавливаются заводские «колодцы» подачи воздуха в ножные сектора со стороны заднего ряда сидений. Но такая функция доступна чаще в дорогих автомобилях, приближенных к бизнес-классу.

Для того, чтобы перевести отопительную систему в рабочий режим, необходимо, прежде всего, поставить ключ зажигания в рабочее положение, так как в цепи питания электродвигателя автомобиля находится специализированное реле.

Отопительные системы бывают двух типов:

• штатные (заводские)
• дополнительные (установлены автолюбителями самостоятельно)

Но если говорить об иномарках, то в них, как правило, отопительная система и кондиционер реализованы в едином блоке и образуют целостную климатическую систему.

Регулирование скоростных и температурных режимов подачи теплого воздуха производится за счет специального тумблера или ползунка, расположенного на центральной части приборной панели. Чаще всего он выглядит как поворотная рукоять с нанесенной шкалой синего и красного цвета, где синий – это холод, а красный означает тепло.

Регулировка подачи воздуха в салон автомобиля

С помощью поворотной рукояти с пятью режимами производится регулировка направления подачи воздуха. А благодаря регулировочному ползунку на приборной панели осуществляется переключение режимов циркуляции воздушных потоков (рециркуляция и подача воздуха с улицы).

В крайнем левом режиме происходит перемешивание воздуха внутри салона. При переключении в правое положение включается подача свежего воздуха извне. Режим рециркуляции очень важен, поскольку позволяет осуществлять прогрев салона намного быстрее и предотвращает попадание в авто плохих запахов с улицы.

Максимальная эффективность рециркуляции актуальна в автоматических режимах в составе климат-контроля. Центральный блок управления климатом получает информацию от сенсоров газоанализаторов, установленных в машине. И по результатам полученной информации, активирует режим рециркуляции при обнаружении вредных веществ и взвесей в воздухе за бортом. После нормализации микроклимата этот режим отключается. Следует помнить, что долгое использование режима рециркуляции может привести к сильному запотеванию стекол.

В центральной части приборной панели тоже можно найти ползунок регулировки отопительного режима. У него есть 4 положения. Например, крайний левый – это полное отключение системы. А перемещение вправо увеличивает температурный режим и скорость прогрева автомобиля. Однако при резком включении ползунка на максимальное тепловое значение не происходит моментального нагрева в салоне. Воздух, поступающий из «печки», нагревается постепенно и спустя пару минут формирует выбранный микроклимат в авто.

В каждом автомобиле есть кнопка включения/выключения кондиционера (охлаждения). При включении она загорается, при выключении – затухает. Кроме того, регулировать направление воздушных потоков в салоне можно посредством дефлекторов, расположенных по краям приборной панели и в середине. Дефлекторы оборудованы специальными жалюзийными решетками, при перемещении которых водитель или пассажир могут определять направление воздушного потока.

Важно помнить, что, используя систему подачи воздуха в салон автомобиля, режимы нужно чередовать и не практиковать их ежедневно в одном положении. Поскольку система циркуляции может перегреваться или охлаждаться, и есть риск, что воздух в салоне будет застаиваться

Устройство и основные элементы

Конструкция устройства считается самой сложной из всех элементов . Кондиционер в современном автомобиле состоит из:

• компрессора;
• конденсера (конденсатора);
• магистралей высокого и низкого давления;
• ресивера с осушителем;
• испарителя;
• расширительного клапана (дросселя);
• элементов электрооборудования (датчиков).

Система полностью герметична и закольцована магистралями. Работу кондиционера обеспечивает специальный газ – хладагент, поглощающий влагу и отдающий тепло.

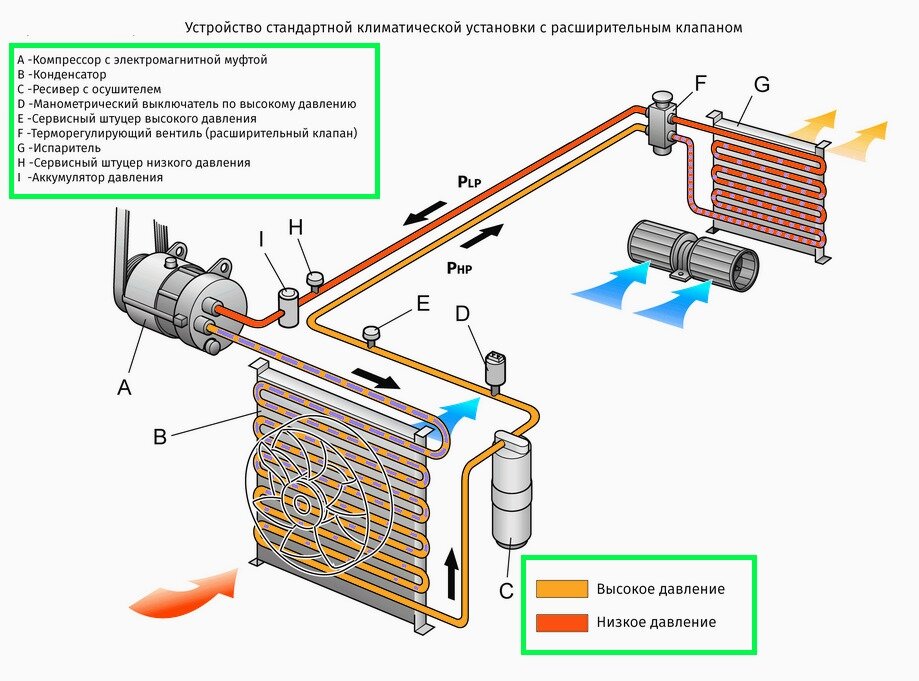

Схема устройства и основных элементов системы кондиционирования

Компрессор

Давление, создаваемое компрессором, обеспечивает передвижение хладагента далее по системе кондиционирования. Разделяя всю систему на контуры высокого и низкого давления, он приводится в действие от коленчатого вала посредством ременной передачи. Дополнительно конструкция оснащается механизмом отключения, в качестве которого чаще всего применяется электромагнитная муфта.

Конденсер

Главная задача элемента – охлаждение хладагента. Конденсатор, устанавливаемый перед радиатором , состоит из изогнутых трубок. Между собой их соединяют перегородки, увеличивая площадь охлаждения и обеспечивая более высокую теплоотдачу. Газ в конденсаторе охлаждается потоками воздуха во время движения автомобиля. Также охлаждение может происходить и принудительно – с помощью вентилятора.

Магистрали

Делятся на два типа: высокого и низкого давления. Первые рассчитаны на повышенное температурное воздействие: в нагретом виде температура хладагента может достигать 110 градусов. Также магистрали устойчивы к повышенным нагрузкам и способны выдерживать давление до 1500 кПа, создаваемое при нагнетании хладагента.

В магистрали низкого давления газ попадает после прохождения через испаритель. К этому моменту давление хладагента уже близко к атмосферному, поэтому в качестве магистралей низкого давления применяются обычные трубки.

Осушитель

Емкость со специальным наполнителем, способным удерживать влагу, применяется для устранения влаги, попавшей в систему. Без осушителя капли воды, образующиеся в результате перепада температур, стали бы кристаллизироваться. Маленькие кусочки льда способны повредить систему, в первую очередь – компрессор.

Испаритель

Испаритель – второй радиатор системы кондиционирования, размещаемый под приборной панелью в салоне автомобиля (в модуле HVAC). Данный элемент испаряет хладагент, забирая тепло из окружающей среды. Также на нем устанавливается датчик температуры, регулирующий работу компрессора и препятствующий обледенению испарителя.

На поверхности радиатора появляется конденсат. Чтобы влага не попала на другие элементы, испаритель оснащен дренажной системой, выводящей конденсат наружу. Принудительную подачу охлажденного воздуха в салон автомобиля обеспечивает электровентилятор, установленный на испаритель.

Электрооборудование

Электрооборудование системы кондиционирования выполняет несколько функций:

• сохранение заданной температуры;
• принудительная подача воздуха;
• управление всей системой.

За поддержание работы кондиционера отвечает электронный блок управления, который принимает и анализирует сигналы со следующих сенсоров:

• датчики высокого и низкого давления;
• датчик температуры испарителя;
• датчик забортной температуры;
• датчик положения дроссельной заслонки;
• датчик температуры охлаждающей жидкости.

Полученные данные поступают в блок управления, который, в свою очередь, управляет работой муфты компрессора.

Что необходимо сделать в такой ситуации

Если вы мало что в этом понимаете, то лучше обратиться к специалистам.

Но самостоятельно вы можете проверить работоспособность всех вентиляторов, которые имеются в авто кондиционере, так как выход их из строя может привести к перегреву и повышенному давлению во всей системе кондиционирования.

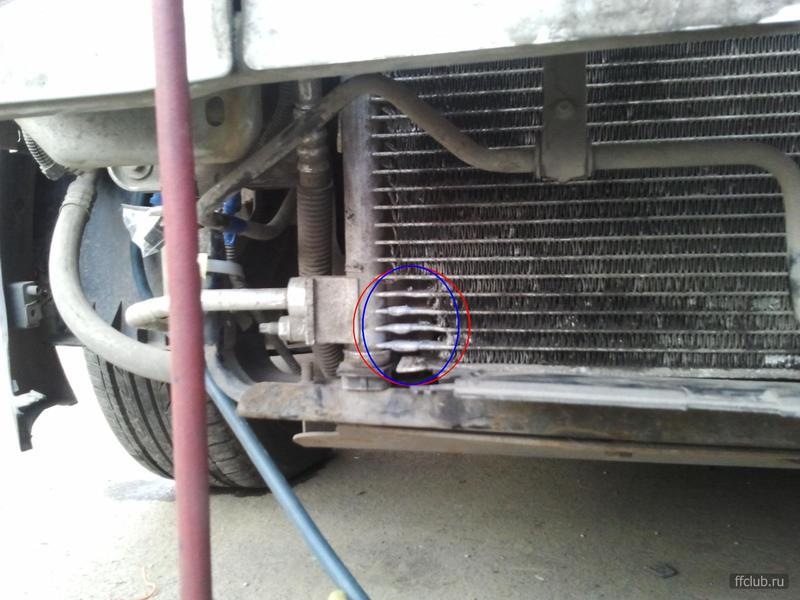

Так же Вы можете проверить чистый ли конденсатор.

Не принятие всех этих мер может привести к полному заклиниванию компрессора и ремонт компрессора кондиционера автомобиля для вас станет уже неизбежным.

Компрессор автокондиционера в разрезе.

Третья причина выхода из строя компрессора кондиционера автомобиля напрямую зависит от своевременного проведения диагностики авто кондиционера и его профилактическое обслуживание.

Эта причина заключается в полном или частичном отсутствии давления на линии нагнетания.

Как правило, давление на линии всасывания должно существенно отличаться от давления на линии нагнетания. Естественно, что на линии нагнетания оно должно быть больше. Но случаются ситуации, когда этого не происходит.

Причина этого может скрываться в поломке клапанной группы авто кондиционера, а так же в результате естественного износа самого компрессора в результате долгой его эксплуатации.

В данном случае без специалистов Вам точно не обойтись, так как эта проблема требует тщательного изучения и диагностирования.

Как правило, происходит замена вышедших из строя и поломанных деталей компрессора и кондиционера в целом и другие профилактические работы по увеличению срока работы других деталей.

Как видно ремонт компрессора кондиционера автомобиля в основном требует к себе профессионального подхода, и проводить его желательно в специализированных мастерских.

Однако сама диагностика некоторых неисправностей не такая уж и сложна, как кажется на первый взгляд, что дает возможность с большой вероятностью определить неисправность в компрессоре кондиционера автомобиля и не дать обмануть себя не добросовестным мастерам.

Про другие неисправности автомобильного кондиционера Вы сможете почитать на этой странице.

Положительные и отрицательные стороны

Если говорить о достоинствах системы кондиционирования, то оно всего одно – кондиционер обеспечивает прохладу в салоне летом. При этом не нужно открывать окна в авто, поскольку воздух внутрь поступает через систему вентилирования, проходя через салонный фильтр. Поэтому водителю не приходится дышать пыльным воздухом с примесями выхлопных газов (при движении в условиях города и простаивании в пробках).

А вот недостатков кондиционера – достаточно много:

• Кондиционер – дополнительная система, причем сложная по конструкции и требует обслуживания. Автовладельцу необходимо следить за состоянием трубопроводов и мест их соединений, периодически заправлять его хладагентом;
• Автомобили, оснащенные этим оборудованием, стоят дороже, а наличие климат-контроля существенно повышает цену на модель.
• Если привод компрессора осуществляется от коленчатого вала, то включение кондиционера сопровождается значительным падением мощности (до 15 л. с.), что особенно явно проявляется на авто с маломощными силовыми установками. Электропривод же создает значительную нагрузку на бортовую сеть. В любом случае включение кондиционера приводит к увеличению расхода топлива или заряда батарей электромобиля;
• Воздух, охлажденный кондиционером, подается вентилятором, поэтому в салоне создается сквозняк, который может стать причиной заболевания;
• Если влага, конденсирующаяся на испарителе, отводится, то бактерии, находящиеся в воздухе, остаются на этом радиаторе. Бактерии и грибки, накопившиеся на испарителе, не только создают неприятный запах в салоне, но и могут стать причиной появления аллергии;
• Ремонт кондиционера – дорогостоящий, поэтому при его поломке многие автовладельцы, не спешат восстанавливать систему, предпочитая эксплуатировать авто без ремонта системы кондиционирования (на работоспособность двигателя такая поломка никак не влияет);
• Фреон – химически агрессивное вещество, поэтому со временем он приведет к повреждениям составных компонентов системы, в первую очередь – магистралей и радиаторов. Поэтому поломка оборудования в любом случае произойдет.

Несмотря на большое количество недостатков, кондиционер – популярное оборудование и многие автовладельцы даже не рассматривают авто, не оснащенное таким устройством. А в некоторых европейских странах установка автокондиционера обязательное условие для автопроизводителей, эксплуатация авто без кондиционера в таких странах запрещена.
