Виды неисправностей генераторов

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

• при работе узла присутствуют посторонние шумы;
• на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
• генератор перестает вырабатывать ток;
• происходит выработка тока с низким напряжением;
• производится зарядка, превышающая оптимальную норму.

Для проверки технического состояния генератора автомобиля понадобится наличие амперметра, вольтметра и реостата. Для измерения частоты вращения ротора нужны показания тахометра. Исправный узел должен выдавать на этом приборе не меньше 2 тыс. об/мин.

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Проблемы с ремнем

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор

Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого. Необходимость замены обмотки

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого. Необходимость замены обмотки

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

Видео — Диагностика и ремонт генераторов своими руками

Неисправности диодного моста

 Диодный мост также является уязвимым местом генератора и его ремонт или замена производятся на снятом и разобранном генераторе автомобиля.

Перед проведением ремонта необходимо тщательно осмотреть деталь. Вероятнее всего, на нем просто отпаялись контакты от полупроводниковых элементов. В этом случае, их просто припаивают на место и устанавливают все детали обратно. Другое дело – когда на поверхности многих диодов появились обгорелые следы. В этом случае, лучше всего, произвести замену моста целиком и установить новый элемент на статор генератора.

Стоит кое-что сказать об особенностях диодов. Эти элементы предназначены для выпрямления напряжения и имеют проводимость только в одну сторону. Если данная проводимость нарушена – значит, полупроводник неисправен и требует замены. Обнаружить это путем внешнего осмотра невозможно, но существует следующий способ:

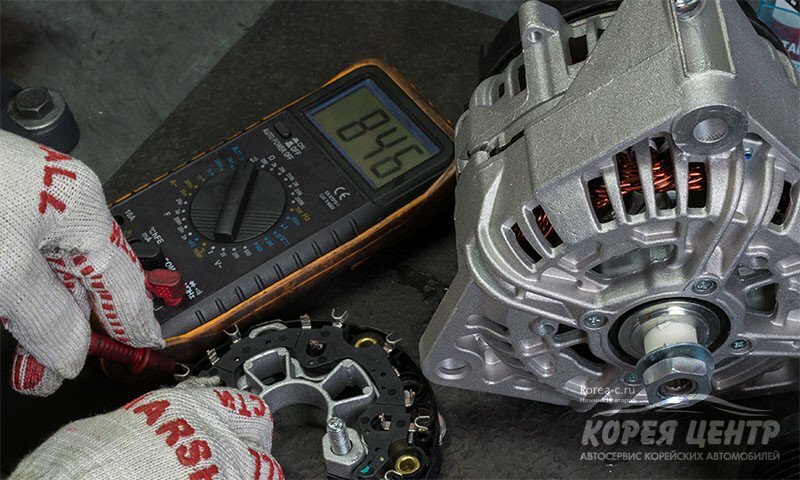

При помощи тестера с лампой проверьте проводимость всех диодов моста. Для этого, один контакт тестера прикладывается к одной стороне диода, другая – к другой. Если лампа не горит, то поменяйте контакты сторонами. Только в одном из положений лампа должна гореть и это касается всех остальных диодов. Если лампа совсем не горит, или горит в обоих направления, значит, диод нуждается в замене. Его отпаивают, выдавливают, на его место устанавливают новый и запаивают контакты.

Прочие неисправности. К таковым может отнестись нарушение различных контактных соединений. В этом случае, поверхности контактов зачищаются или происходит замена контакта целиком. Стоит напомнить, что плохой контакт, хотя бы в одном месте, приводит к снижению эффективности электроснабжения или выводу из строя узла целиком.

Стоит вернуться к ремню генератора еще раз. Даже если он натянут нормально, пощупайте его на предмет влаги. Возможно, что на него капнуло масло или антифриз, и он попросту проскальзывает, нарушая нормальную передачу вращающего момента на шкив генератора. Такое тоже имеет место быть.

Отдельно можно отметить повышенный шум при работе генератора. Виной этому шуму, чаще всего, является подшипник вала ротора. Его шум говорит о том, что он подвергся износу и нуждается в срочной замене. Медлить с этим делом крайне не рекомендуется. Дело в том, что нарушение балансировки вала приведет к соприкосновению ротора с активной сталью статора, появится замыкание, которое тоже будет влиять на уровень напряжения бортовой сети.

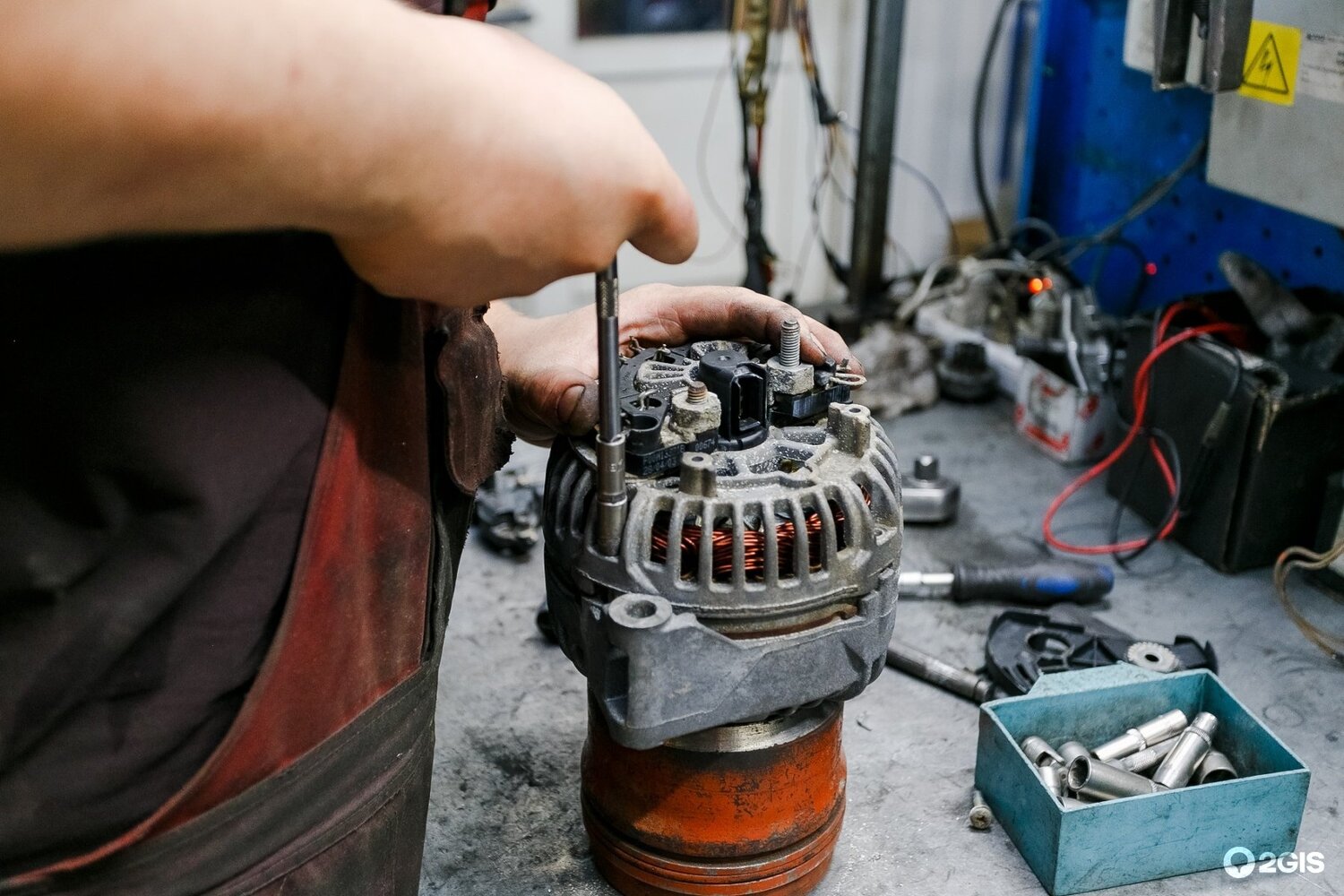

Устранить эту проблему можно. Для этого разбирают генератор, ротор снимается вместе с подшипником, который затем выпрессовывается из ротора. После этого, с помощью специального оборудования монтируется новый подшипник, и ротор устанавливается на свое место.

Это все, что связано с неисправностями генератора. Если после устранения вышеперечисленного проблема не исчезает, то искать ее уже нужно в другом месте.

Замена генератора пошагово

Коротко схема смены запчасти выглядит так:

• снимается навесное оборудование, чтобы обеспечить доступ к детали;
• отсоединяются приводной ремень, ролики;
• генератор изымают из машины, на его место помещают новую запчасть;
• замененную деталь подключают и проверяют ее работу.

Агрегат можно приобрести самому или доверить выбор устройства профессионалам. Автоцентры сотрудничают со многими производителями. Поэтому при заказе замены генератора авто вам могут предложить новую деталь по достаточно выгодной цене. Поставки в таком случае идут напрямую без посредников. Следовательно, покупка будет более выгодной, чем приобретение запчасти в магазине в розницу.

Детальная инструкция, как снять генератор своими руками на примере генератора ВАЗ 2107

Пошаговая схема снятия генератора ВАЗ 2107 выглядит так:

1. До начала работ необходимо полностью обесточить автомобиль, для этого нужно просто снять минусовую клемму от аккумулятора;
2. Снимается защита двигателя с правой стороны и брызговик;
3. От генератора нужно отсоединить все провода, запомнив при этом их расположение (если у вас имеется схема установки, можно не запоминать);
4. Теперь необходимо отсоединить генератор от корпуса двигателя (с этим определённо возникнут трудности);
5. Достаём генератор. Если он не откручивается, заливаем крепления вэдэшкой, а болт выбиваем с помощью молотка (бить нужно не сильно, иначе можно вырвать крепления).

Часто для снятия генератора в сборе с креплениями приходится снимать радиатор охлаждения. Только не стоит извлекать его наружу и демонтировать все патрубки радиатора, достаточно просто отодвинуть его в сторону, чтобы получить доступ к кронштейнам. Устранив все препятствия, можно легко достать генератор с креплениями.

Иногда снятие и установка генератора проходит по более простой схеме, это случается при замене относительно нового генератора на более мощный или когда автомобиль ещё новый. В этом случае некоторые специалисты умудряются вытащить его через правую колёсную арку. Процедура снятия ни чем не отличается от вышеизложенной, только не нужно будет снимать радиатор. Для извлечения генератора через колёсную арку нужно вывернуть руль до упора. Перед тем, как достать генератор не забудьте снять приводной ремень со шкива.

Характер неисправности

Ремонт кузова автомобиля своими руками В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Общая конструкция устройства

Автомобильные генераторы выпускаются в компактном и традиционном видах, различаясь размерами, устройством корпуса, компоновкой вентилятора шкивом привода и выпрямительным узлом. При этом все устройства имеют следующие общие составные части:

1. Корпус. Служит для размещения большей части конструктивных элементов устройства. Состоит из передней и задней крышки, соединенных между собой болтами, которые изготавливают из немагнитного сплава, легко отдающего тепло. На поверхности проделаны вентиляционные окна и предусмотрены крепежные лапы.
2. Ротор. Предназначен для создания вращающегося магнитного поля. С этой целью на его валу смонтирована обмотка возбуждения, которую помещают в две полюсные половины. На конце вала находятся два контактных кольца для питания обмотки возбуждения. Большинство роторов имеют на валу крыльчатку вентилятора и приводной шкив. Сам вал вращается на паре шариковых или роликовых необслуживаемых подшипников.
3. Статор. Предназначен для выработки переменного тока, и конструктивно включает в себя сердечник из металла с обмотками. Сердечник набирают из стальных пластин, в которых для обмоток выполнено 36 пазов. Уложенные в них 3 обмотки образуют трехфазное напряжение.
4. Щеточный узел. Передает ток возбуждения на контактные кольца. Состоит из двух щеток, выполненных из графита, которые прижимают пружины, и щеткодержателя. На генераторах новых образцов щеточный узел и регулятор напряжения смонтированы в едином неразборном корпусе.
5. Выпрямитель. Преобразует выработанное генератором переменное напряжение в постоянный ток бортовой сети. Конструктивно выполнен на пластинах-теплоотводах со смонтированными силовыми диодами.
6. Регулятор напряжения. Поддерживает напряжение генератора в заданных пределах, стабилизирует его при различной частоте вращения двигателя, а также изменяет напряжение зарядки аккумулятора, исходя из температуры воздуха (чем ниже температура, тем напряжение выше).
7. Привод генератора. Выполнен в виде шкива, связан с коленвалом клиновым или поликлиновым ремнем и вращается в 2-3 раза быстрее коленчатого вала двигателя.

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Приводной шкив;
• Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент	Функции
Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узел	Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряжения	Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блок	Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачи	Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Признаки и причины неисправности генератора

Определить, что генератор автомобиля требует технического обслуживания или даже срочного ремонта можно по следующим признакам:

• Аппарат перестал вырабатывать ток. Мигает или непрерывно горит лампа, сигнализирующая о разрядке аккумулятора
• Ток вырабатывается и поступает на аккумулятор, но при этом напряжение занижено и его недостаточно для обеспечения нужного заряда.
• Ток, вырабатываемый генератором, слишком завышен. Понять это можно
• Посторонние звуки при вращении генератора. Как правило, это может быть вой или постоянный писк.

Чаще всего распространены неисправности следующего характера:

• Повреждение или выработка шкива
• Выработка токосъёмных щёток и колец
• Замыкание обмоток
• Разрушение подшипника
• Пробой диодного моста
• Повреждения проводки

Узел выходит из строя по следующим причинам:

• Заводской брак или низкое качество комплектующих. Особенно это актуально в том случае, если генератор уже подвергался ремонту.
• Нарушение условий эксплуатации, и использование в ненормальных условиях. В частности речь идёт о повышенных или пониженных температурах.
• Агрессивная внешняя среда, а точнее грязь, соль, вода и т.д.
• Банальная выработка и износ отдельных элементов генератора, который неизбежен при длительной эксплуатации.

Рекомендуем:

Что делать если дымит дизельный двигатель в автомобиле

Если требуется поменять

В большинстве случаев, при возникновении проблем, этот узел придется или чинить или поменять. При замене нужно обязательно правильно подобрать новый агрегат – он должен быть совместим с имеющейся машиной. Выбор аналога должен производиться с участием специалиста.

Как поменять генератор подскажут все те же инструкции, которые можно найти, например, на специализированных сайтах в Интернете. Отличия в зависимости от модели автомобиля есть, поэтому универсального перечня работ быть не может. Типовыми операциями, чтобы поменять генератор для автомобиля, будут:

1. Отключение генератора от аккумуляторной батареи.
2. Снятие ремня привода, ведущего к вспомогательным агрегатам. Можно сразу поменять и ремень, у которого не слишком большой назначенный срок службы.
3. Снятие непосредственно генератора. Как правило, он крепится болтами, и весь процесс можно обеспечить с помощью стандартного набора инструментов.

Монтаж осуществляется в обратной последовательности.

Все это занимает немного времени, но, кроме как поменять генератор, желательно проверить состояние прилегающих агрегатов – хотя бы визуально. Это поможет увидеть целый ряд проблем в начальных стадиях.

Поменять или купить генератор смогут в любом автосервисе. Это типовая процедура, стоимость которой можно узнать заранее.

Автомобильный генератор

Генератор традиционно используется во всех автомобилях с двигателями внутреннего сгорания, и служит для преобразования механической энергии вращения двигателя в электричество. Устройство относится к электрооборудованию со сложной конструкцией, а его поломка приводит к разряду аккумулятора и даже отказу в работе двигателя. Для обеспечения долгого срока службы изделия необходимо соблюдать правила его эксплуатации, а также своевременно выявлять и устранять возникающие поломки.

Когда нужно ремонтировать генератор?

Если он ток перестал подавать и напряжение идущие на аккумулятор упало (Кстати напряжение можно проверить при помощи вольтметра, для этого достаточно будет завести автомобиль и к обоим клеммам подсоединить провода данного прибора, если сам прибор покажет слишком низкое напряжение и пока работает автомобиль вольты будут падать, то это говорит о том что генератор неисправен и нуждается в замене), то он подлежит замене, кроме такого способа можно проверить генератор ещё вот как, заводите автомобиль и даёте ему некоторое время по работать, дальше вытаскиваете подсос до середины примерно и скидываете клемму минус с АКБ, если машина заглохла то генератор нуждается либо в ремонте, либо в замене (На инжекторных автомобилях эту операцию нельзя производить, да и на карбюраторе тоже не желательно, потому что диодный мост сгореть может, поэтому проводите её на свой страх и риск и если всё таки уж скинули и машина не заглохла, сразу же установите клемму на своё место и закрутите гайку которая её крепит), последний способ по которому можно понять нуждается он в ремонте или же нет, это лампа заряда АКБ (Она кстати на фото ниже стрелкой указана), так вот если эта лампа вдруг загорится во время работы двигателя, то опять же, есть большая вероятность что генератор не даёт ток и нуждается в ремонте.

Примечание!
Как вы уже поняли самый лучший способ проверки, это при помощи мульти-метра на котором есть функция вольтметр (А она на каждом есть), так вот если вы всё же решитесь им проверить, то помните, ток который должен быть на аккумуляторе при работе двигателя равняется примерно 13-14.5 вольт, если он меньше то либо аккумулятор полностью разряжен, либо генератор пришёл в негодность, попробуйте в таком случае по газовать, для этого кратковременно нажмите на педаль газа и уберите ногу с неё, если подача тока увеличилась то значит аккумулятор разрядился, если ничего не произошло то попробуйте ещё раз так сделать и помните, если ток будет меньше 12 вольт что уже не допустимо, то через очень короткое время аккумулятор полностью разрядится и вы уже не сможете завести автомобиль (Чтобы завести автомобиль, нужно как минимум 11.5 вольт, если аккумулятор выдаёт меньше, то запустить двигатель будет уже проблемно)!

Ослабление или обрыв ремня привода генератора

 В этом случае, необходима его замена или натяжка. Натяжка производится путем ослабления гайки регулировочного крепления и ее закручивания после натяжения ремня. Регулировка натяжения производится наклоном генератора в противоположную от двигателя сторону. Агрегат фиксируется в таком состоянии, после чего, гайка затягивается с помощью ключа. Для поворота генератора, необходимо, также ослабить нижнюю гайку, предназначенную для осевого крепления агрегата.

Если произошел обрыв ремня, то необходимо ослабить обе гайки крепления, наклонить генератор и надеть новый приводной ремень. После этого, ремень натягивается, а гайки закручиваются с достаточным усилием.

Износ щеточного узла

Щетки предназначены для подведения или снятия напряжения с контактных колец ротора. Если они изношены, то контакт с кольцами пропадает. Таким образом, пропадает и зарядный ток генератора. В этом случае, скиньте клемму аккумулятора, вытащите штекер с проводами из разъема генератора или щеточного узла и открутите два шурупа крепления щеток. Вытащите щетки, на их место установите новые и закрутите шурупы крепления. Все остальные операции выполняются в обратной последовательности.

Обрыв обмотки возбуждения

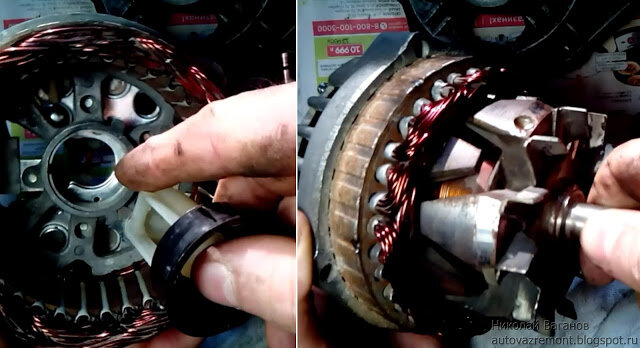

 В этом случае необходимо провести разборку уже снятого с автомобиля генератора. Для этого снимите с него щетки и открутите четыре гайки на корпусе агрегата. После того, как гайки будут выкручены, вытащите шпильки крепления в виде длинных болтов и разъедините части статора. Корпус статора разъединяется на две части, ротор вытаскивают наружу. В зависимости от типа и конструкции генератора расположение обмотки возбуждения может быть либо на роторе, либо на статоре. После ее обнаружение, замерьте сопротивление обмотки. Нормы сопротивлений указаны в технических таблицах вашей модели генератора и если показания прибора имеют отклонения от нормы, обмотку необходимо заменить.

Кроме того, помимо обрыва обмотки, может возникнуть ее замыкание. В этом случае неисправна ее изоляция. Тем не менее, она также подвергается замене.

После замены обмотки, соберите генератор в обратной последовательности и установите на автомобиль.

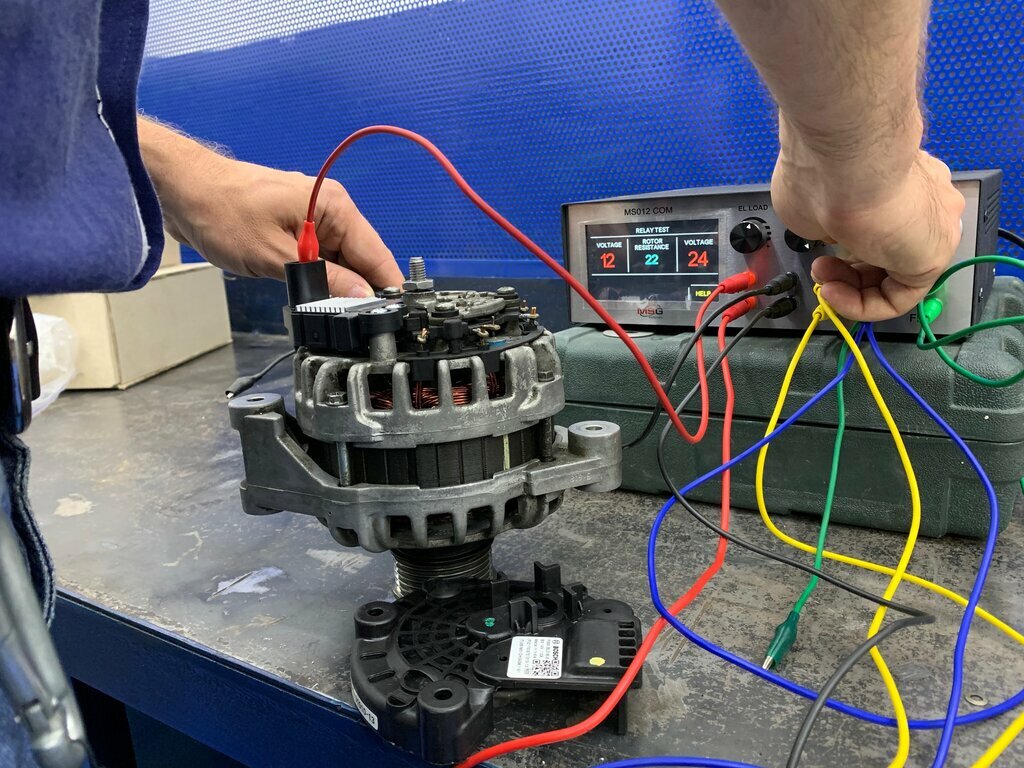

Диагностика электрогенератора

Начнем с выявления причин поломки:

• Шумная работа электрогенератора означает износ подшипников генератора
• Если напряжение на «выходе» пониженное – скорее всего износ щеток либо просто ослабло натяжение приводного ремня
• Повышение либо снижение электрического напряжения на «выходе» может означать неисправность диодного моста

Выполняем первичную диагностику неисправностей:

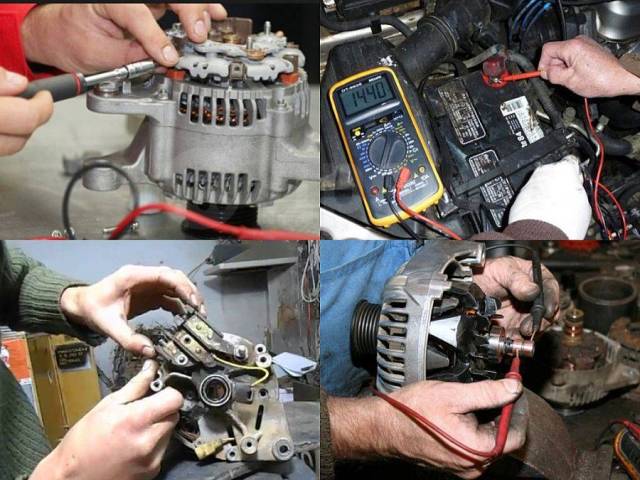

• Проверяем вольтметром, напряжение на контактах аккумуляторной батареи. Если генератор исправен, то на работающем двигателе напряжение на клеммах должно быть 13,8 — 14,5вольт
• Прислоняем ладонь к корпусу агрегата и выявляем вибрацию. Если износились подшипники вала — будет ощутима вибрация на корпусе, перепутать ее, с другой неисправностью практически невозможно
• Проверяем натяжение ремня: при выключенном моторе надавливаем на ремень пальцем, прогиб при этом не превышает 1 — 1,5сантиметра (если больше, то необходимо увеличить натяжение ремня)

Проверяем диодный мост при помощи контрольной лампы на 12 Вольт и аккумулятора:

• Чтобы проверить положительные диоды подсоединяем к «+» (плюс) аккумулятора контрольную лампочку, а второй контакт лампы к клемме «30» электрогенератора, а проводок, идущий от «-» (минуса) аккумулятора – любому болту крепления диодного моста. Если лампочка при этом горит, это означает замыкание в положительных диодах — блок требуется заменить
• Чтобы проверить отрицательные диоды подсоединяем к «+» аккумулятора контрольную лампочку а второй контакт лампы к любому болту крепления диодного моста, а проводок идущий от «-» аккумулятора подсоединяем к корпусу агрегата. Если лампочка при этом загорается, это значит замыкание в отрицательных диодах — блок надо заменить

Неисправности инжектора связанные с модулями (не датчиками).

Эти механизмы не являются датчиками, это вспомогательные модули, без которых невозможна корректная работа двигателя.

Регулятор холостого хода, РХХ.

Основная задача этого датчика – обеспечивать мотор воздухом на холостом ходу. В тот момент, когда педаль газа отпущена, датчик открывает воздушный канал, необходимый для ровной работы двигателя. Если механизм открытия загрязнён, то канал откроется с запозданием, или не откроется вообще. Работа двигателя на ХХ будет некорректна – двигатель заглохнет в результате недостатка воздуха и переобогащения смеси.

Регулятор холостого хода, РХХ.

Иногда эту неисправность связывают с педалью тормоза, но с ней неисправность никак не связана. Прежде чем нажать педаль тормоза, водитель отпускает газ, поэтому педаль тормоза тут не при чём, это ошибка.

Топливные форсунки.

Собственно инжектор это и есть форсунка, то есть впрыск. При её отказе в память ЭБУ помещается код ошибки, указывающий на конкретную форсунку. При неисправности форсунки двигатель будет работать с перебоями (троит) , из-за того, что топливо поступает не во все цилиндры. Бывает, что игольчатый клапан просто не держит и через форсунку в закрытом состоянии подтекает топливо. В случае неисправности форсунки возрастает расход топлива и автомобиль долго и плохо заводиться.

Топливные форсунки. Неисправности инжектора.

Свечи зажигания.

Свеча зажигания — это устройство для воспламенения топливо-воздушной смеси в двигателях внутреннего сгорания, в нашем случае, работающих на бензине или газу. Исходя из определения, становиться ясно, что если свечи зажигания не исправны, то Ваш автомобиль не будет работать должным образом, если вообще будет работать.

Свечи зажигания.

Несвоевременная замена свечей зажигания или вышедшие из строя могут стать причинами таких неисправностей как:

• Троение двигателя;
• Плохой запуск двигателя или может вообще не заводиться;
• Повышенный расход топлива;
• Плохая тяга автомобиля;
• Дерганье при движении или при старте;
• Выход из строя катализатора;
• Выход из строя катушки зажигания;
• Пробой бронепроводов.

Если двигатель не запускается, тогда читайте ЭТУ СТАТЬЮ. Расписано подробно с чего начать и как найти причину.

13 903

Модели генераторов ВАЗ

На вазовские автомобили устанавливают трехфазные генераторы переменного тока. Их внешний вид представлен на картинке. Модели ВАЗ 2101, 2103, 2106 укомплектованы маломощными генераторами, выдающими всего лишь 42А. Зачастую их хватает только для функционирования штатных электроприборов. Дополнительное оборудование в машине с таким устройством подключить проблематично. Поэтому их ремонт сегодня проводят крайне редко, в основном владельцы сразу заменяют агрегат на новый более мощный, например от ВАЗ 2105 – 2107 с силой тока 50А.

Большинство автомобилей ВАЗ 2107 комплектовались генератором, имеющим ряд отличий от предыдущих версий:

• выпрямительный блок расположен за задней крышкой;
• крыльчатка  – внутри генератора;
• контактные кольца стали меньшего диаметра, чтобы уменьшить износ щеток.

На двигатели ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливался генератор со встроенным выпрямительным блоком и правосторонним электронным регулятором напряжения, мощностью в 55А.

Автомобили ВАЗ 2110 – 2112  и ВАЗ 2113 – 2115 комплектуют генераторами, которые конструктивно практически ничем не отличаются от предыдущих, но имеют гораздо большую мощность – целых 80А. Если же у автовладельца установлена мощная акустика или, например, электронасос, то вместо стандартного генератора лучше установить генератор от Приоры или Калины.  Генератор этих моделей создает ток силой в 115 А. Его хватит и на аккумулятор с бортовой  электроникой, и на дополнительное электрооборудование, установленное в машине.

Технологии диагностики и ремонта генераторов моделей ВАЗ 2101 – 2115 практически однотипны, проводятся по одним принципам и могут быть сделаны по инструкции, описанной ниже в нашей статье.
