Как выполнить ремонт кузова ваз 2101 своими руками: подробная инструкция

Советы по ремонту и замене деталей для ваз 2101

Правильный выбор деталей: При покупке деталей для ваз 2101 обратите внимание на их качество и соответствие оригинальным параметрам. Лучше всего приобретать запчасти в проверенных магазинах или у дилеров, чтобы быть уверенным в их надежности

Тщательное изучение инструкций: Перед началом ремонта или замены деталей тщательно изучите руководство по эксплуатации вашего автомобиля. Оно содержит важную информацию о порядке действий, необходимых инструментах и предупреждениях.
Правильное использование инструментов: Для ремонта и замены деталей ваз 2101 вам понадобятся различные инструменты. Убедитесь, что вы правильно используете каждый инструмент и следите за их состоянием. Некачественный или поврежденный инструмент может привести к повреждению автомобиля.
Постепенность действий: Ремонт и замена деталей на ваз 2101 требуют последовательности действий. Следуйте указаниям руководства и не пропускайте этапы. Таким образом, вы избежите ошибок и дополнительных проблем.
Установка деталей: При установке новых деталей убедитесь, что они правильно соответствуют существующим деталям и находятся в правильном положении. Установите детали тщательно, не нанося повреждений поверхности автомобиля.
Проверка работоспособности: После ремонта или замены деталей на ваз 2101 проведите тщательную проверку работоспособности автомобиля. Убедитесь, что все функции работают должным образом и что нет утечек или иных проблем.

Следуя этим советам, вы сможете успешно провести ремонт и замену деталей на ваз 2101 своими руками. Помните, что правильное обслуживание и уход за автомобилем значительно увеличивают его срок службы.

Ремонт ВАЗ 2101 своими руками

Отремонтировать ВАЗ-классику своими руками дело довольно нехитрое. Машины не напичкана электроникой. А уж тем более, первые модели классического ряда автомобилей, семейства ВАЗ. Если есть немного технического знания и книга по ремонту, то можно смело браться за ремонт. Поездка на СТО может стоить гораздо дороже – если вы разбираетесь в своей машине, или дешевле – если уверены, что все поломаете. Тут решать вам, оценить свои силы тоже можете только вы. Но если вы уверены – то смело беритесь за ремонт ВАЗ 2101 своими руками.Мелкий ремонт вообще не должен представлять сложностей. Подтянуть ручной тормоз, заменить масло в двигателе, поменять тормозные колодки, заменить ручки на дверях? Элементарно. И для этого, заметьте, не надо разбирать полмашины, как у некоторых моделях иностранных марок. Существует гора книг написанных доступным языком с иллюстрациями, где подробно описаны механизмы работы агрегатов автомобиля и порядок их разборки/сборки.Чуть сложнее с электрикой. Но! В тех же книгах есть подробные схемы электрических цепей. На Ваз 2101, как впрочем и на любой классике, ремонт электрики необходимо начинать с проверки предохранителей. Если у вас стоят родные в форме «палочек», то у них зачастую расшатываются гнезда и пропадает контакт. Только после этого с помощью простого тестера и базовых знаний физики и электробезопасности (не замыкай + и -) можно выявить проблему и устранить ее. Это может и не сэкономит время, но деньги точно сбережет.Совсем сложно с механикой. Сюда стоит лезть только если вы не боитесь испачкаться, у вас есть необходимый набор инструментов, помощник и представления о том, что вообще в том двигателе происходит. Естественно, процесс ремонта двигателя и других механизмов, отвечающих за движение автомобиля описан в книгах, но тут все равно надо иметь некоторый опыт, или хотя бы до этого несколько раз наблюдать со стороны за ремонтом, производимым опытными механиками.И в заключении, несколько слов о после ремонтной настройке. Даже Ваз 2101 требует проведения настроечных работ. Необходимо регулировать карбюратор – состав смеси, регулировать зажигание – на опережение. И т.д.Следите за своим автомобилем – проверяйте масло, освещение, давление в шинах — уследив за мелочами более крупный ремонт вам и не понадобиться, но помните, ремонт ВАЗ 2101 своими руками возможен и совсем не страшен. Удачи вам. Не ломайтесь.

Тюнинг

• Вариант тюнинга с увеличением объема подразумевает расточку цилиндров и замену поршней на запчасти от старших моторов ВАЗа. Подобная работа представляет определенную сложность и может иметь высокую стоимость. Необходимо расточить цилиндры, заменить поршни и коленвал. Зачастую проще бывает провести свап двигателя, установив мотор от пятерки или шестерки ВАЗа.
• Установка турбины может рассматриваться исключительно в теории, так как такой вариант тюнинга приводит к быстрому выходу из строя ВАЗ 2101, тюнинг двигателя которого был выполнен с помощью турбины и компрессора. Мотор с установленной турбиной имеет ресурс порядка 20 тысяч километров, при этом показатель мощности в редких случаях превышает отметку в 100 лошадиных сил. Подобный вариант используют разве что для автомобилей, участвующих в дрег-рейсенге, где автовладельцы не заботятся о ресурсе автомобиля, а во главу угла ставят лишь технические характеристики форсированного мотора.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Если вы решили поставить на свой ВАЗ 2114 короткоходную кулису, обращайтесь в проверенные автосервисы, а еще лучше — в ателье, которые специализируются на тюнинге. Подобные мероприятия относят к техническому усовершенствованию, потому лучше специалистов по тюнингу в этом никто не разбирается. Даже официальные автосервисы АвтоВАЗ.

Какую КПП можно поставить на ВАЗ 2107

Изначально «Семерка» выпускалась с «четырехступкой», поэтому на нее можно установить любую ВАЗовскую коробку от заднеприводных «Жигулей». Следуют знать, какие функции будет выполнять автомобиль. Если его использовать как рабочую лошадку, возить грузы, таскать прицеп, то подойдет четырехступенчатая КПП. Она более выносливая и устойчивая к переменным нагрузкам. Если же необходима скоростная езда по автомагистралям, то подойдет пятиступенчатая КПП.

Есть возможность устанавливать коробки с иномарок.

Лучший вариант — коробка с итальянской модели «Фиат», так как это прототип нашего ВАЗа.

Также можно еще установить с «БМВ» ранней модели, но для монтажа придется переделывать крепления.

Конструктивные особенности

Схема КПП ВАЗ-2101 показывает, что весь узел состоит из трех валов, которые помещены в корпус КПП. Несмотря на большое количество составных частей, КПП является сравнительно компактной. Отметим, что схема эта не полная, поскольку на ней не видно ползунов, фиксаторов и вилок переключения. Они располагаются в картере с другой стороны КПП.

Первичный вал принимает крутящий момент от коленчатого вала. Чтобы обеспечить возможность разъединения КПП с силовой установкой, это соединение осуществляется не напрямую, а через механизм сцепления. Для обеспечения соединения с ведомым диском механизма сцепления на перв. валу сделаны шлицы.

Закреплен первичный вал на 2-х подшипниках. Причем один из них (передний) расположен в коленвалу, и вал КПП вставляется в него своим концевиком. Другой размещен в передней части картера.

На втором конце перв. вала имеется шестеренка, и сам вал сделан с ней заодно. Шестеренка эта имеет постоянное сцепление с шестеренкой пром. вала. Для исключения вытекания масла, задний подшипник этого вала прикрыт сальником.

Передний конец втор. вала входит в первичный. Для исключения осевого смещения и соблюдения центровки их относительно друг друга, вторичный вал посажен на 3 подшипника. Передний – игольчатого типа, установлен в отверстии торца перв. вала, куда входит концевик втор. вала.

Второй подшипник – промежуточный, является шариковым и установлен он за шестеренкой 1-й ступени. Третий – тоже шариковый, располагается на задней части втор. вала в крышке картера.

Ниже этих валов располагается еще один – промежуточный. С ним на одном уровне находится механизм, обеспечивающий движение автомобиля назад.

Немного о принципе работы

Шестеренка первичного вала, а также четыре шестеренки пром. вала выполнены заодно с валами. И только на вторичном валу шестеренки могут перемещаться по валу. Этим и обеспечивается возможность ввода в зацепление необходимых шестеренок.

Ссылка по теме:

Устройство системы зажигания ВАЗ 2101

На «нейтрали» крутящий момент передается от перв. вала к промежуточному посредством шестеренок, имеющих постоянное зацепление. Но на втор. вал это вращение не переходит, поскольку в таком положении зацепления между шестеренками пром. и втор. валов нет.

Водитель, включая первую передачу, посредством вилки включения, установленной на ползуне, перемещает через синхронизатор шестеренку 1-й ступени втор. вала и вводит в зацепление ее с шестеренкой на пром. валу.

Примерно так же и осуществляется включение все остальных ступеней. Чтобы предотвратить включение двух ступеней одновременно, водитель перед включением необходимой скорости сначала выводит из зацепления шестерни включенной ступени, то есть, сначала переводит рычаг в «нейтраль», а затем уже соединяет необходимые шестеренки.

Чтобы введенные в зацепление шестерни втор. вала не вернулись в исходное положение из-за осевого усилия, используются фиксаторы – специальные подпружиненные шарики, которые попав в выемки на ползуне, не дают ему сместиться обратно.

Для того, чтобы обеспечить вращение втор. вала в обратную сторону (движение задним ходом) в конструкцию КПП входит дополнительная промежуточная ось с шестеренкой, которая вводится в соединение с шестеренками промежуточного и вторичного валов при помощи отдельной вилки.

В целом вся работа КПП ВАЗ-2101 построена на взаимодействии разных по диаметру шестеренок, собранных в одном корпусе и установленных на валах, что и позволяет менять передаточное число в нужную сторону.

Статья в тему — Снятие КПП

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Ремонт передних тормозов

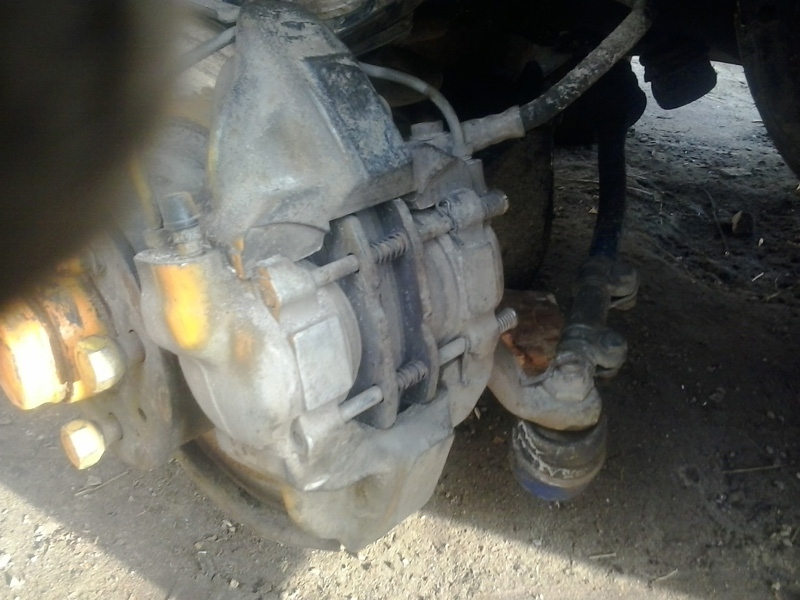

Ремонт передних тормозов следует начинать с осмотра, в первую очередь пробуем от руки провернуть ступицу, если цилиндры не заклинило то вам это удастся. Далее можно снять тормозные колодки, для этого снимаем штопоры, вытаскиваем пальцы-направляющие.

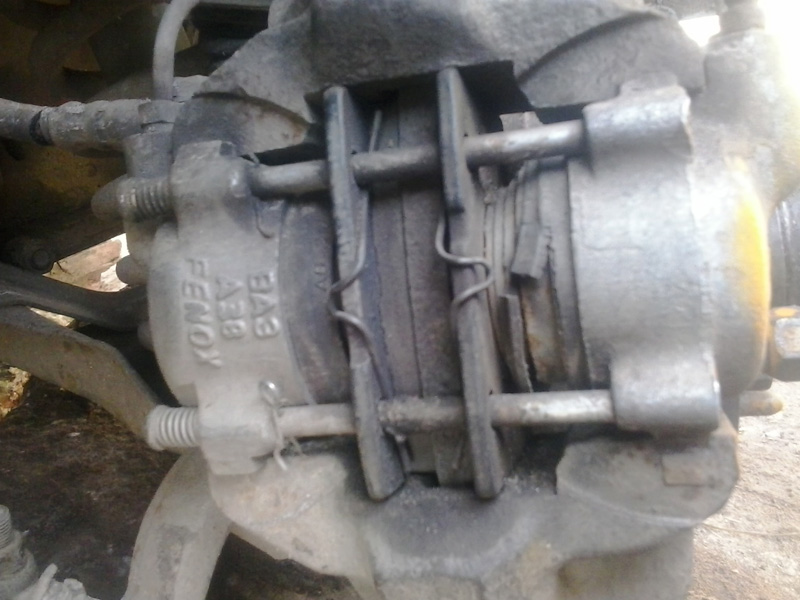

Снимаем тормозные колодки

После вытаскивания пальцев, пробуем с помощью отвертки затолкнуть тормозной цилиндр внутрь, если вам это удастся, то значит цилиндр находится в нормальном, рабочем состоянии и при отсутствии течи и целостности пыльника туда лезть не надо. Если же цилиндры не поддаются под усилием отвертки, то их необходимо отремонтировать или заменить, у меня и  была такая ситуация.

Порван пыльник, цилиндр заклинил

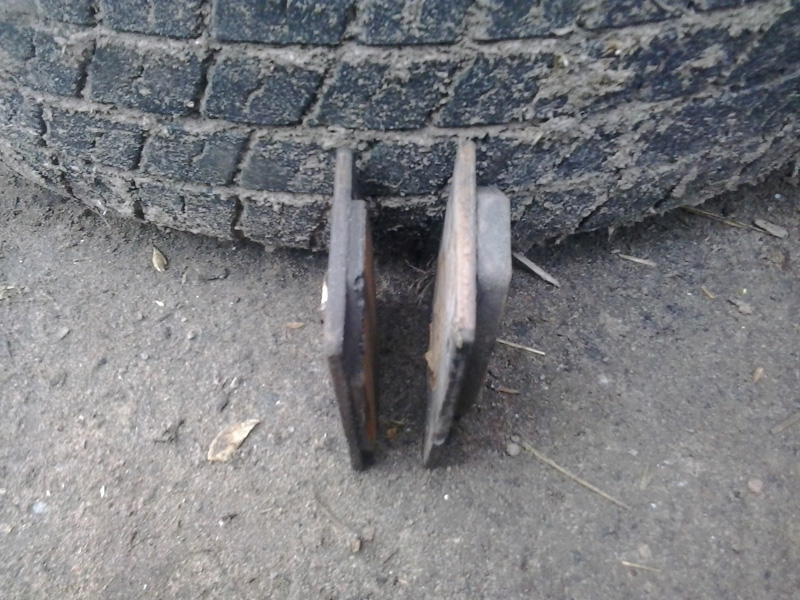

Видим, как неравномерно износились колодки:

Неравномерно изношены тормозные колодки

Если необходимо ремонтировать тормозной цилиндр, то необходимо открутить шланг и снять суппорт открутив два болта ключом на «17»

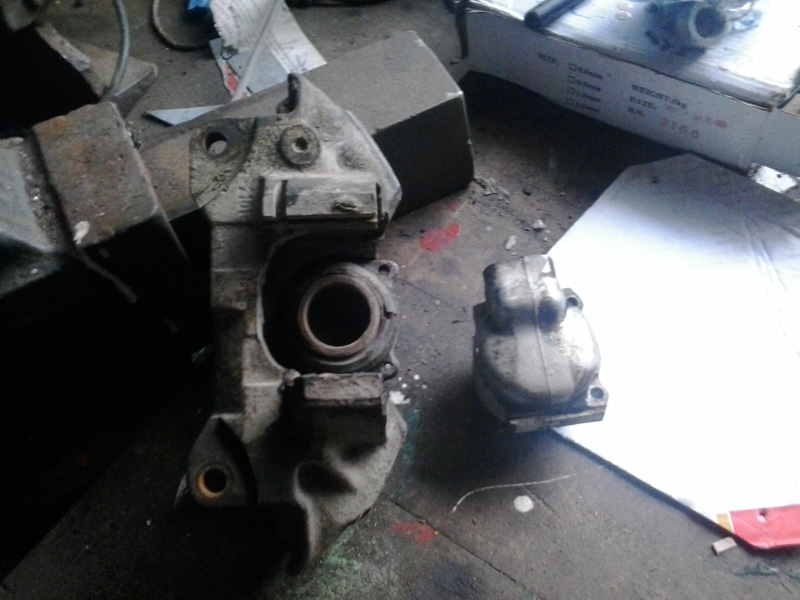

После того как сняли, необходимо осторожно выбить тормозной цилиндр из суппорта. Делать это необходимо аккуратно, так как дюралевые корпусы цилиндров склонны к появлению трещин

Я выбиваю цилиндры из суппорта через деревянную подкладку.

После того, как будет снят цилиндр его необходимо очистить от грязи

Далее необходимо извлечь поршень из тормозного цилиндра, сделать это можно с помощью компрессора, нагнетая давление в цилиндр (делать это очень осторожно!) ,я же воспользовался баллонным ключом

Цилиндр выбит из суппорта

Цилиндр без пыльника

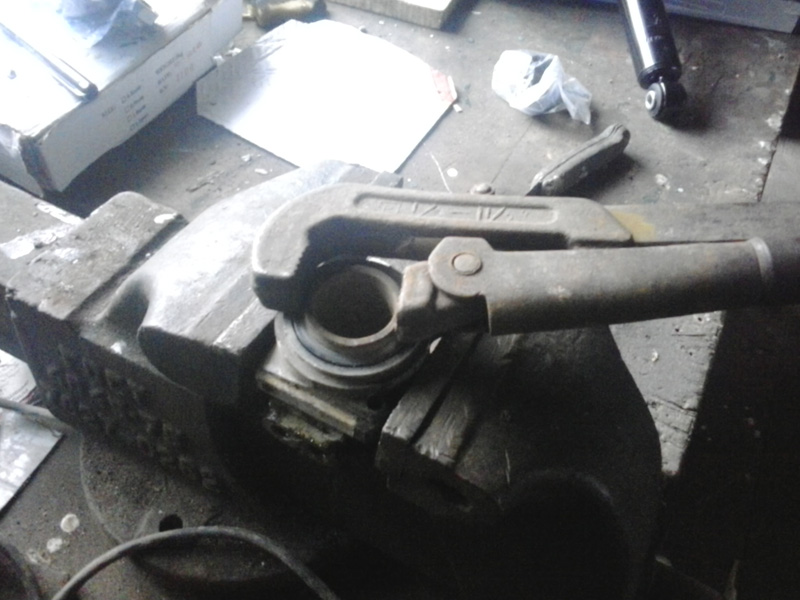

Вытаскиваем поршень из тормозного цилиндра ВАЗ 2101

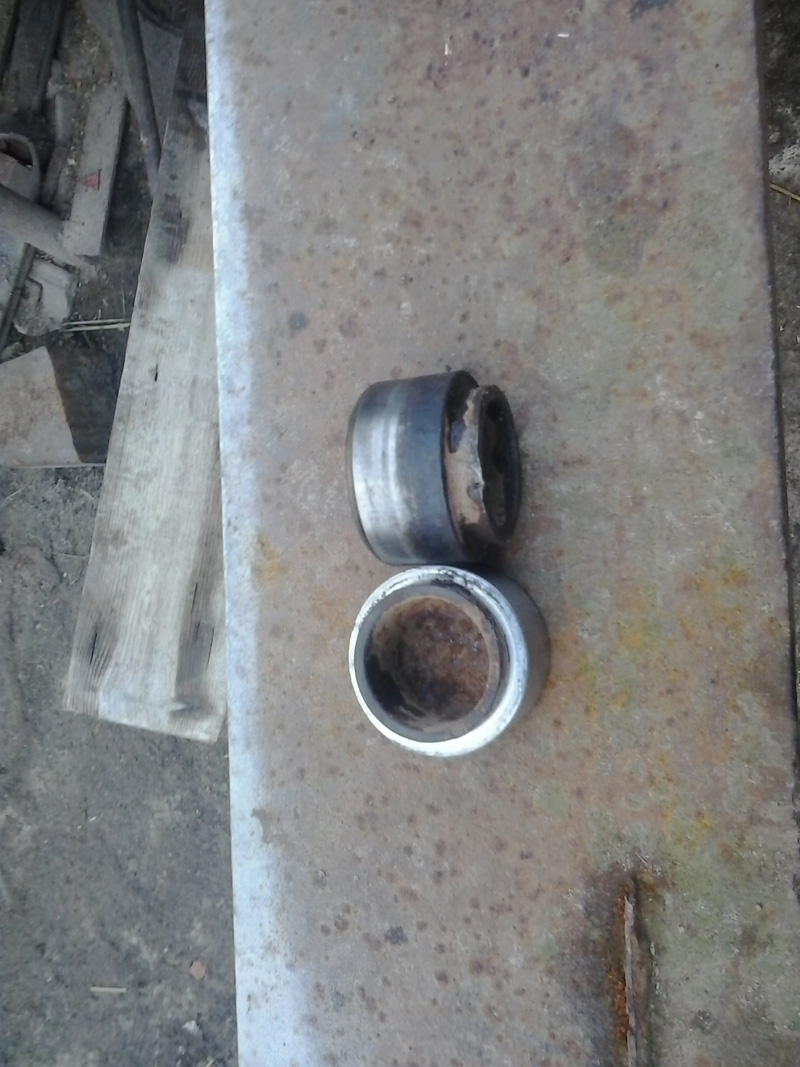

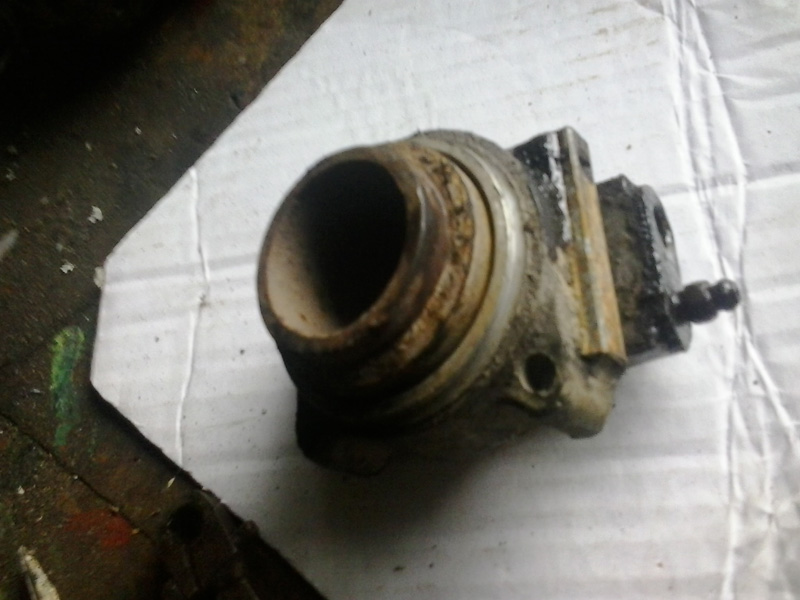

Поршень извлечен, море грязи внутри

Поршни извлечены, но несмотря на все усилия один цилиндр пришлось заменить на новый

После извлечения поршней из цилиндров моем и чистим тормозные цилиндры от грязи, особенно уделяем внимание чистоте канавки под уплотнительным кольцом внутри цилиндра, зачастую она забывается окисью от дюралевого цилиндра и поршень заклинивает. После того как все почищено, вставляем новое уплотнительное кольцо, обязательно смазываем чистой тормозной жидкостью и вставляем поршень на место

Далее одеваем новый пыльник и вставляем цилиндр в суппорт.

Далее можно поставить суппорт на автомобиль и зафиксировать его хорошо затянув крепеж, в заводском варианте крепления суппорта под винтами крепления присутствуют контрящиеся шайбы, которые также не будут лишними. Далее можно установить новые колодки на место и прикрутить тормозной шланг

Очень важно, при установке новых тормозных шлангов, установите новые латунные уплотнительные кольца под шлангом. Если таковые есть в комплекте с шлангами, это очень хорошо, если их нет, то обязательно приобретите, так как они практически одноразовые и новые кольца способствуют надежному уплотнению

На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным.

Ремонт Жигулей в Ростове-на-Дону

Этот автомобиль знаком каждому. Для кого-то – это первая в жизни машина, а для кого-то – надежный друг навсегда. Автомобили этой марки имеют свои особенности, и если вам нужен качественный и быстрый ремонт «Жигули» — обращайтесь за помощью в наш технический сервис «Кузовной Ростов-на-Дону»!

Специалисты нашего центра предоставляют полный пакет кузовных работ: капитальное восстановление кузова, рихтовка, покраска отдельных частей и даже стильная аэрография! На все виды работ вы получите длительную гарантию, а также высокую скидку! У нас вы найдете большой выбор оригинальных запчастей и аксессуаров.

Приветливый коллектив сервиса «Кузовной Ростов-на-Дону» ответит на все интересующие вас вопросы и предоставит надежное и результативное обслуживание вашего автомобиля!

Внимание! Цены представлены для автомобилей класса «Гольф» и являются ориентировочными. Окончательную стоимость работ можно узнать после оценки специалиста

Наши услуги

• Кузовной ремонт
• Кузовной ремонт после ДТП
• Покраска автомобиля
• Ремонт и покраска бамперов
• Ремонт вмятин, царапин, сколов на кузове
• Полировка кузова автомобиля
• Подбор краски для авто
• Аэрография
• Бесплатный эвакуатор
• Бесплатная оценка с выездом
• Расчет стоимости ремонта по фото

Вопросы

• Если повреждения серьезные, зачем тратиться на ремонт кузова, может проще купить другое авто?
• Какие рисунки делать предпочтительней?
• Так что конкретно входит в понятие «кузовной ремонт»?

Задать вопрос

Цены по маркам

• Audi
• BMW
• Citroen
• Ford
• Honda
• Hyundai
• Infiniti
• Kia
• Land Rover
• Mazda
• Mercedes
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Renault
• Chevrolet
• Skoda
• Subaru
• Toyota
• Volkswagen
• Volvo
• ВАЗ
• Lexus
• Porsche

Тюнинг подвески

Тюнинг подвески позволяет подстроить ходовую под желания автовладельца. Стоимость модернизации колеблется от 70 рублей за проставки до 120 тыс. рублей за пневматическую систему.

Таблица — Тюнинг подвески ВАЗ 2101

Вариант тюнинга подвескиГлавные преимущества модернизацииОтрицательные стороны тюнинга подвески

Увеличение клиренса	Улучшение проходимости и преодоление препятствий на дороге	Снижение управляемости на скорости
Уменьшение дорожного просвета	Получение спортивного вида машины.	Риск удара днищем
Увеличение жесткости	Возможность удержания авто на скорости в повороте и увеличение грузоподъемности	Снижение комфорта при движении по ухабистым дорогам
Добавление мягкости	Повышение комфорта	Валкость машины, что особо заметно в поворотах
Пневмоподвеска	Возможность регулировки параметров подвески	Низкая надежность и высокая цена

Как снять коробку передач?

Коробку передач ВАЗ возможно изъять следующим образом:

1. Автотранспорт нужно поставить на смотровую яму.
2. Нуждается в съеме минусовая клемма с АКБ, в отсоединении заднего крепления выхлопной системы.
3. При помощи отвертки снимается рычаг КПП.
4. Подлежит демонтажу хомут, приемная труба КПП (фиксируется гайками).
5. Откручиваются крепежи картера, сцепления, с вилки которого снимается пружина, изымается шплинт оси толкателя.
6. Подлежит демонтажу кронштейн безопасности карданного вала, трос спидометра с привода, эластичная муфта.
7. Чтобы снять муфту, целесообразно использовать специальный хомут.
8. Необходимо открутить крепление стартера к картеру сцепления коробки.
9. Аккуратно снимается крышка корпуса сцепления, поперечина КПП.

Статья в тему: Как отремонтировать АКПП Рено Меган 2?

В завершении, осуществляется демонтаж коробки вместе со сцеплением. Далее устройство подлежит разборке. Это позволяет определить, какие комплектующие детали были изношены до предела и нуждаются в замене. Недопустимо наличие коррозии, сколов и трещин. При самостоятельном ремонте необходима схема коробки. Установка 5 ступенчатой КПП на ВАЗ должна происходить в обратном порядке.

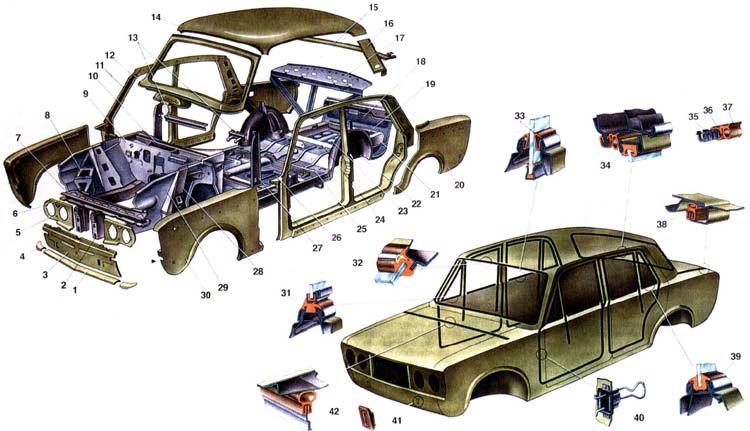

Часть первая. Деформации

Деформации кузова автомобиля и его элементов происходят в двух случаях – или вы во что-то врезались или врезались в вас

Но это не суть важно, главное как мы будем устранять последствия сего конфуза. Калькуляция Для начала необходимо произвести оценку общего объёма работ, а именно:

• все детали кузова ваз 2101 должны подвергнуться дефектовке (именно ВСЕ, так как велика вероятность обнаружения скрытых дефектов);
• составлена смета;
• определена очередность выполняемых работ.

Проверка контрольных точек

Так как мы не можем быть уверенными в безупречности езды предыдущего хозяина «копейки» и, учитывая весьма преклонный возраст нашего автомобиля, в первую очередь нам будет необходимо промерить его геометрические размеры,которые содержит в себе инструкция по эксплуатации и ремонту автомобиля.

На фото показаны размеры основных контрольных точек* каркаса, где указаны:

А	Место установки стабилизатора поперечной устойчивости
Б	Крепление поперечной передней балки
В	Установочные места для задних креплений двигателя
Г	Нижние продольные штанги задней подвески
Д	Верхние продольные тяги задней подвески
Е	Место установки задней поперечной тяги
Ж	Технологические отверстия в днище

*- Указанные размеры снимаются по осям болта или отверстия. Сняв размеры с контрольных точек пола кузова, мы получаем информацию о правильном местоположении креплений основных элементов автомобиля, причём для этого нам не потребовался их демонтаж. Так же нам пригодятся:

Центральные стойки ваз 2101(без обивки):

Контрольные размеры капота и ветрового стекла

Геометрические параметры крышки багажника и проёма заднего окна

Кстати, на установку навесных деталей кузова заводом изготовителем предусмотрены допуски неравномерности (конусности) зазоров до полутора миллиметров, а для внутренних и наружных допусков лицевой части элемента относительно неподвижной детали это значение увеличено до двух миллиметров.

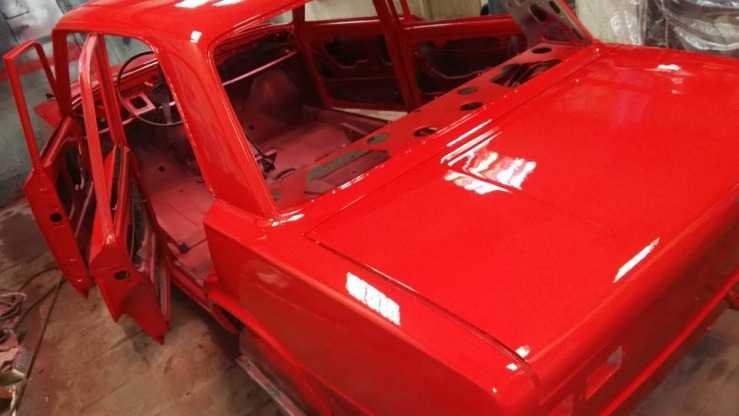

Покраска кузовных деталей своими руками

Перед тем как приступить к окрашиванию ВАЗ 2101, надо выровнять отремонтированные поверхности, используя шпаклевку. Это очень важная процедура, от которой напрямую зависит конечный результат – покраска, ее внешний вид и защитные свойства. Для выравнивания поверхности перед покраской автомобиля приготовьте состав: смешайте шпаклевку с отвердителем (сколько надо брать отвердителя, указано на этикетке расходного материала) до получения однородной массы. Теперь резиновым шпателем нанесите смесь на поверхность. После сушки обработанные участки следует отшлифовать до ровного состояния.

Следующее ваше действие – нанесение грунтовки. Эта процедура способствует лучшей сцепке автоэмали с металлом, в результате чего покраска обеспечит более прочное, износостойкое и надежное покрытие корпуса авто.

Ремонт или замена главного тормозного цилиндра

Что касается главного тормозного, то основными неисправностями являются — перепускание тормозной жидкости между контурами, заедание поршней и как следствие не полное растормаживание колес, подтекание жидкости через резиновые уплотнения.  Лично я бы рекомендовал заменять главный тормозной цилиндр, так как от него в большинстве случаев зависит легкость прокачки системы, да и работа тормозов будет безотказной. Если же в виду бюджета, вы решите ремонтировать главный, то рекомендую вам покупать ремкомплект завода «БРТ» или аналогичный, не покупайте сомнительного качества! Замена ремкомплекта производится аналогично замене ремкомплекта на главном целиндре сцепления.

К слову, при ремонте все детали главного тормозного цилиндра очищаются от грязи, промываются чистой тормозной жидкостью, ни в коем случае нельзя использовать бензин, все резинки не стойки к воздействию бензина.

Если же вы решите заменить на новый, то здесь все довольно просто — старый снял, новый поставил.

Регулировка теплового зазора клапанов

Конструктивной особенностью двигателей классических моделей ВАЗ является то, что в процессе эксплуатации изменяется зазор между кулачком распредвала и рокером-толкателем клапана. Регулировать этот зазор рекомендуют каждые 15 тыс. км пробега. Для работы потребуются гаечные ключи на 10, 13 и 17 и щуп толщиной 0.15 мм. Операция несложная, и выполнить её сможет даже неопытный автолюбитель. Все действия выполняются на холодном двигателе в следующем порядке:

1. Согласно приведённой выше инструкции снимается клапанная крышка (п. 4 раздела «Демонтаж и ремонт головки блока цилиндров ВАЗ 2101»), затем крышка распределителя зажигания. Вынимается масляный щуп.
2. Совмещаются метки коленчатого и распредвала (п. 5 раздела «Демонтаж и ремонт головки блока цилиндров ВАЗ 2101»). Поршень четвёртого цилиндра устанавливается в положение ВМТ, при этом оба клапана закрыты.

3. Между рокером и кулачком распредвала 8 и 6 клапанов просовывается щуп, который должен входить в щель с небольшим трудом и не перемещаться свободно. Ключом на 17 ослабляется контргайка, а ключом на 13 выставляется зазор. После этого контргайкой зажимается регулировочный болт.

   При регулировке зазора ключом на 17 ослабляется контргайка, а ключом на 13 выставляется сам зазор

4. Коленвал проворачивается кривым стартёром по часовой стрелке на 180°. Аналогичным образом регулируются 7 и 4 клапаны.

   После поворота коленвала на 180° регулируются 7 и 4 клапаны

5. Коленчатый вал ещё раз поворачивается по часовой стрелке на 180° и регулируются 1 и 3 клапаны.

   Если щуп не входит в щель между кулачком и рокером, следует ослабить контрагайку и регулировочный болт

6. Коленвал ещё раз проворачивается по часовой стрелке на 180° и регулируются 2 и 5 клапаны.

   По окончании регулировки зазоров клапанов следует запустить двигатель и проверить его работу

7. Все детали, в том числе и клапанная крышка, устанавливаются на место.
