Как поменять воздушный фильтр Рено Логан: пошаговая инструкция

Замена воздушного фильтра Рено Логан

Чтобы добраться до интересующего нас элемента, требуется для начала демонтировать коробку, устанавливаемую с целью снижения уровня шума, возникающего в процессе впуска воздуха. Располагается она перед корпусом, имеет внутри специальное отверстие, через которое, в сущности, и попадают в фильтровальный механизм мелкие камешки и пыль с дороги. При желании ее можно продуть компрессором автомобиля.

Затем нужно снять крышку фильтра, которая крепится очень просто – четырьмя скобами и пятью саморезами:

сначала необходимо поднять и отстегнуть первую скобу, а затем поступить аналогичным образом и с каждой последующей;

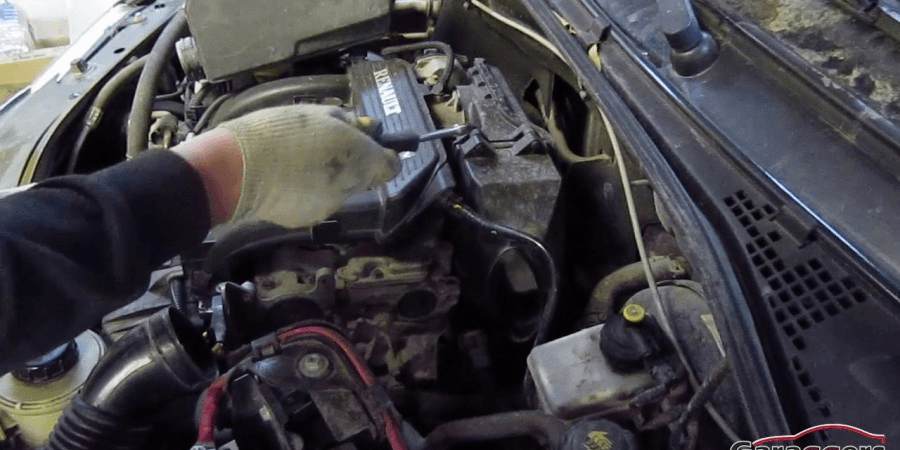

после этого выворачиваем по очереди саморезы при помощи крестообразной отвертки.

Крышка снимается буквально за пару минут, причем без использования какого-либо инструмента. Когда она снята, дело остается за малым:

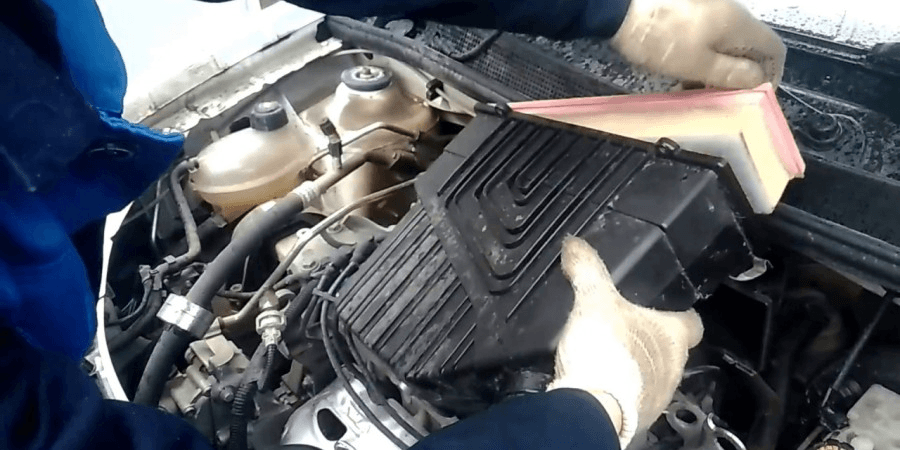

требуется достать из корпуса загрязненный фильтрующий элемент;
поставить на его место новый воздушный фильтр;
собрать механизм в обратном порядке.

Дополнительно рекомендуется очистить внутреннюю часть демонтированного корпуса автомобильным пылесосом. Такая процедура займет пару секунд, а положительных результатов даст немало.

https://youtube.com/watch?v=8xADkMm9zYQ

Оригинальный масляный фильтр на дизельный Рено Дастер 1.5 K9K

Renault 8200768927

Установленный с завода масляный фильтр 8200768927 на дизельный Дастер 1.5 DCI в каталогах производителя имеет номер Purflux LS 933. Цена – 340 руб. От фильтров для бензиновых Дастеров отличается увеличенным размером и показателем давления открытия перепускного клапана. В остальном же, по своим конструктивным особенностям не отличается. Также многие водители устанавливают на дизельный двигатель K9K увеличенный масляный фильтр с артикулом 152089599R, цена — 320 руб. Он выше от штатного 8200768927 на 13 мм

Следовательно, больше и площадь фильтрации, что очень важно для дизельного двигателя

Также, в крайнем случае, возможна установка масляного фильтра от 1.6 литрового двигателя K4M — Renault 7700274177, которые ранее были штатными для дизельных двигателей K9K. Но в связи с ужесточением экологических норм и переходом на новый тип моторного масла, производитель рекомендует ставить увеличенные фильтра.

Размеры масляного фильтра Renault 8200768927

Высота	Внешний диаметр	Резьба	Давление открытия перепускного клапана
63 мм	76 мм	M20x1.5	2 бара

Наиболее популярные аналоги оригинального фильтра Renault 8200768927:

W 79, MANN-FILTER. Цена – 270 руб. По размерам идентичен штатному фильтру. Эластичный противодренажный клапан из белой резины, хорошо сохраняющий свою форму. Плотно уложен фильтрующий элемент из синтетического материала, и равномерно вклеен в корпус.
F026407022, BOSCH. Цена — 210 руб. Давление открытия перепускного клапана чуть выше, чем у оригинальной детали – 2.5 бар. Размеры близки к штатной детали. Плотная фильтрующая бумага.

MANN-FILTER W 79

BOSCH F026407022

Как заменить воздушный фильтр на Рено Логан: пошаговая инструкция.

Renault Logan 1,5 dCi.

1. В подкапотном пространстве демонтируется крышка двигателя — поворотом ее фиксатор на 90 градусов.

2. Выворачиваются 4 болта крепления корпуса картриджа фильтра и отстегивается впускной патрубок — путем нажатия на соответствующую защелку.

3. Извлекается картридж.

4. Корпус картриджа и место его установки тщательно очищаются.

5. Производится замена фильтрующего элемента и сборка всех снятых ранее деталей в обратной последователньости.

Renault Logan MCV (16 клапанов).

1. В подкапотном пространстве отыскивается картридж воздушного фильтра Логана. Он находится за АКБ.

2. Выкручиваются 2 пары саморезов сверху и снизу корпуса воздушного фильтра.

3. Отщелкиваются 2 защелки.

4. Старый фильтрующий элемент вынимается. Место, где он был установлен, продувается. На его место устанавливается новый воздушный фильтр с закрепелением, строго обратным выше описанным действиям.

8-клапанный двигатель.

1. Откройте капот, где-то в середине открытого пространства найдите большой пластмассовый короб.

2. Выкрутив 5 саморезов и после отщелкнув 4 защелки, демонтируйте крышку этого короба.

3. Снимите найденный там картридж и вычистите внутреннюю поверхность короба от пыли и грязи с помощью пылесоса.

4. Аккуратно, избегая искривления картриджа, установите новый фильтрующий элемент на место старого.

5. Влажной тряпкой оботрите крышку короба и установите ее на законное место, зафиксировав защелками и крепежными болтами. Последние лучше предварительно обработать (для защиты от будущего окисления и появления ржавчины) растворителем или спиртом.

6. Закройте капот. Ремонтные работы завершены.

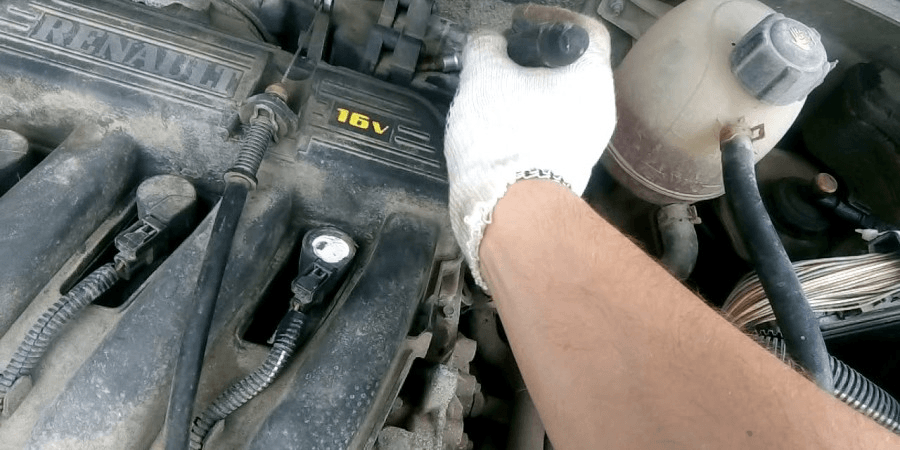

16-клапанный мотор.

1. Откройте капот.

2. Справа от движка найдите пластмассовый воздуховод прямоугольной формы.

3. Снимите у подходящего к нему патрубка забора воздуха резиновый хомут.

4. От коробки глушителя шума отсоедините раструб патрубка воздухозаборника. После от короба воздушного фильтра отсоедините и саму коробку глушителя.

5. Демонтируйте пластиковую крышку, для чего сверху выкрутите 2 самореза — они созданы не под отвертку, поэтому вывинчивать их следует ключом «звездочкой», — а снизу отщелкните 2 застежки.

6. Извлеките отработавший свой срок фильтрующий элемент из снятой крышки, очистите ее от пыли ветошью и установите туда новый картридж.

7. Установите все снятые детали на свои места в порядке обратном вышеописанному.

Разновидности фильтров

Не лишним будет узнать, какие виды фильтров существуют. На большинстве легковых автомобилей устанавливаются классические бумажные фильтры, имеющие структуру в виде гармошки. Разработано более 400 видов бумаги. По качеству фильтрации и простоте изготовления они занимают лидирующую позицию, обойдя угольные и масляно-инерционные. Масло в воздушном фильтре не давало необходимого очистного эффекта, поэтому от них отказались.

Также активно распространены модели из синтетических микропористых материалов. Они более прочные и долговечные, но стоят дороже. По конструкции фильтры разделяют на круглые (для моторов с карбюратором), панельные (используются в современных авто) и цилиндрические (в большинстве для дизельных машин)

Обратите внимание, что в зависимости от года выпуска «Рено-Логан» и типа мотора форма может отличаться, но об этом мы расскажем немного позже

Выделяют классификацию по количеству степеней фильтрации:

1 степень. Конструкция включает только бумагу, уложенную в корпусе в виде гармошки.
2 степени. Дополнительно конструкция включает предварительный очиститель, выполненный из синтетического материала. Такие фильтры эффективно задерживают и большие частицы. Чаще всего устанавливаются на внедорожники и спецтехнику, которая работает в экстремальных условиях.
3 степени. Включает специальную крыльчатку, которая за счет завихрения заставляет частицы оседать внутри специального контейнера в самом фильтре. Относятся к числу самых эффективных.

Обратите внимание, что к каждому выпускаемому фильтру предъявляются строгие требования. Он должен иметь сопротивление воздушному потоку в районе 0,6%, а также задерживать от 99% загрязнителей

Новая сертифицированная продукция обязательно соответствует этим требованиям.

Какие бывают воздушные фильтры для модели Логан

Существует несколько различных вариаций данного элемента конструкции авто, различающиеся между собой сопротивлением. При снижении этого параметра в камеру сгорания проникает все больше инородных веществ и частичек. Мы всегда отдаем предпочтение стандартным решениям, так как с их помощью можно добиться максимального срока эксплуатации силового агрегата без уменьшения его ресурса. Рекомендуется покупать только оригинальные запчасти, в том числе и воздушный фильтр, так как детали, изготовленные неизвестным производителем, обладают меньшей износостойкостью и негативно сказываются на ресурсе силовой установки и других агрегатов. В Рено Логан такой элемент как воздушный фильтр установлен в корпусе воздуховода.

Инструкция по замене салонного фильтра на Renault Logan

Замена салонного фильтра своими руками крайне проста и потребует всего несколько действий:

На Logan первого поколения нажмите на защелку внизу крышки салонного фильтра, ее можно увидеть слева от бардачка за облицовкой центральной консоли автомобиля.

На Logan 2 откручиваются два самореза Torx 20, крепящие крышку отсека, после этого она снимается, а фильтр вытаскивается за край из отверстия.

При установке нового фильтра он немного скручивается, чтобы облегчить его введение в отсек. Стрелка на новом фильтре должна указывать направление воздушного потока аналогично тому, как она указывала на старом (впрочем, на первом поколении перепутать стороны фильтра не даст сама крышка, так как вверх ногами она не встанет на место).

Во время извлечения фильтра обычно много мусора просыпается на коврик, но часть остается в самом коробе. Стоит как минимум пропылесосить его узкой насадкой, а на машинах с кондиционером еще и обработать испаритель антибактериальным средством – часто уже там начинают размножаться микроорганизмы, и замена фильтра не улучшает качество воздуха. Особенно часто это происходит на машинах в бедных комплектациях, успевших поездить без фильтра. Равномерно распылив состав из баллона по поверхности испарителя, нужно подождать, пока пена с грязью не стекут в дренаж (около 10 минут), после чего можно вставлять фильтр.

На машинах, лишенных фильтра, придется сначала срезать отлитую вместе с корпусом заглушку. Установив над печкой фонарик, можно, глядя на крышку нового фильтра, понять, по какому контуру резать пластик. Удобнее всего для этого использовать нагретый канцелярский нож – тогда пластик режется легко и без вероятности перекоса.

Видео замены фильтра салона на Рено Логан

Этапы

После того, как вы купили все необходимое, можно начинать ремонтные работы. С помощью фигурной отвертки откручиваем саморезы, которые находятся на крышке корпуса, в котором находится сам фильтр. Всего четыре самореза, и для того, чтобы их открутить, не нужно отсоединять каких-либо дополнительных систем и узлов. Здесь все просто. Открученные саморезы кладем в отдельное место для того, чтобы они не потерялись.
Крышку корпуса фильтра удерживают четыре защелки. Если все нормально, они должны открыться без особых усилий. Убираем крышку и получаем доступ к фильтру. Скорее всего, он будет исключительно загрязнен и с него может сыпаться пыль, так что выполнять эту работу нужно очень и очень аккуратно.
Старый грязный фильтр
Можно почистить старый фильтр и поставить его обратно, но лучше этого не делать, потому что в ходе эксплуатации, если он недостаточно чист, могут выйти из строя иные узлы. Лучший вариант — это новый фильтр.
После того, как снимете старый фильтр, на дне поддона вы найдете много пыли, которую нужно убрать с помощью ветоши, а лучше с помощью пылесоса. Но перед началом работ обязательно закройте все отверстия, чтобы через них не попала пыль в двигатель. Пыль также можно удалить компрессором, но потом все равно пройдитесь по всем поверхностям тряпкой.
Аккуратно, чтобы не повредить, распакуйте новый фильтрующий элемент и поставьте его на место.
Проследите за тем, чтобы фильтр хорошо стал на свое место. Не должно быть никаких искривлений.
Правильно установленный фильтрующий барьер
Далее начинаем сборку, но вначале нужно очистить крышку от пыли — достаточно протереть ее мокрой ветошью.
Ставим крышку короба фильтра на место. Если не получается, то, наверное, неправильно установлен фильтрующий узел. Установите его по-другому. Еще раз напоминаем, что сидеть он должен плотно и жестко. Если крышка сядет на свое место без проблем, то значит, вы сделали все правильно.
Остальные операции выполняются в обратном порядке.
Зафиксируйте крышку защелкам. Перед тем, как начать закручивать саморезы, не будет лишним смазать их спиртом либо растворителем. Это даст возможность предотвратить появление ржавчины и других проблем.
При закручивании их не нужно прилагать больших усилий, потому что вы можете повредить их гнезда, а в следующий раз вам потребуется прилагать лишние усилия при откручивании. Одним словом, закручены они должны быть хорошо, но не сильно. На этом замена воздушного фильтра закончена.

Запрос вернул пустой результат.

В завершение обращаем внимание на то, что, чем лучше приобретенный воздушный барьер, тем лучше будет защита мотора. Уже установлено, что хороший фильтр поможет существенно сэкономить горючее

Опытные мастера советуют производить замену по крайней мере каждые шесть месяцев, но в определенной ситуации данный срок может быть уменьшен или же наоборот продлен.

Например, если в основном вы ездите по запыленной местности, то, возможно, фильтр придется менять уже через пару месяцев. В случае, если ваш автомобиль большее время простаивает, и ездите вы основном только по городу, то достаточно произвести смену раз в год.

Надеемся, что данная статья поможет вам заменить фильтр самостоятельно, быстро и квалифицированно. Извините, в настоящее время нет доступных опросов.

Приступаем к работе

Заменить воздушный фильтр на «Рено-Логан» не составит большого труда. Весь процесс можно выполнить за 5-10 минут. Из инструмента вам понадобится только отвертка. Дополнительно подготовьте тряпки, если понадобится протереть посадочное место для фильтра. Мы приведем две инструкции.

Замена овального воздушного фильтра

Следуйте шагам этой инструкции:

Откройте капот. Большой пластиковый контейнер в центре – это корпус воздушного фильтра. Используя крестовую отвертку, открутите 5 винтов.
Далее отщелкните 4 фиксатора (2 по бокам и 2 в верхней части).
Поднимите защитную крышку корпуса и достаньте старый фильтр.
Удалите пыль тряпкой или влажной салфеткой, поставьте на место новый фильтр.
Выполните сборку в обратном порядке.

Замена прямоугольного воздушного фильтра

В центральной части подкапотного пространства расположен контейнер с фильтром. Вам необходимо сделать следующее:

В верхней части ближе к лобовому стеклу открутите два крепежа. Для этого понадобится инструмент с наконечником типа Torx.
Отщелкните 2 защелки по бокам.
Приподнимите слегка часть контейнера, которая расположена ближе к лобовому стеклу. Вытяните прямоугольный фильтр. Он достается по направлению к лобовому.
Поставьте новый фильтр на место, плотно прижав его к корпусу. Закройте крышку, установите на место крепежные элементы.

Как видно, процедура элементарная, соответственно, даже новичок сможет справиться с этой задачей без посторонней помощи.

Масляный фильтр для Renault Duster 1.6 K4M – особенности

Прямым аналогом масляного фильтра 7700274177 для Дастера с 1.6-литровым двигателем K4M является PURFLUX LS 218, цена – 240 руб. Данные фильтры устанавливаются также на все Рено Логаны. Немного меньше по размерам от фильтра для двухлитрового Рено Дастер. Площадь фильтрующей бумаги – 650 кв. см. Обратный клапан также без пружины, черного цвета. В остальном по качеству сборки и особенностях аналогичен масляному фильтру 8200768913.

Размеры масляного фильтра Renault 7700274177

Высота	Внешний диаметр	Резьба	Давление открытия перепускного клапана
49 мм	76 мм	M20x1.5	1.3 бара

Наиболее популярные аналоги масляного фильтра Renault 7700274177:

0451103336 от Bosch. Цена – 220 руб. На данной модели беспружинная конструкция перепускного клапана. Установлена специальная прижимная пластина. Противодренажный клапан изготовлен из эластичного силикона, поэтому хорошо сохраняет форму.
COF100136S, CHAMPION. Цена – 120 руб. Площадь фильтрующей бумаги – 552 кв. см. Установлен качественный перепускной клапан из прочной пластмассы. Обратный клапан сделан из немного твердеющей на сильном морозе резины. Сборка запчасти качественная.

Bosch 0451103336

CHAMPION COF100136S

Стоит отметить, что масляные фильтры 7700274177 и 8200768913 являются практически одинаковыми (за исключением небольшой разницы в размерах). Поэтому оба фильтра и их аналоги могут свободно устанавливаться как на 1.6, так и на 2-х литровые бензиновые Рено Дастер.

Артикулы

Изучите, как выглядит фильтр для «дизеля», а также для бензиновых ДВС.

Слева – дизель, справа – бензин

Теперь откроем каталог Рено:

8200431051, а также 7701045724 – это фильтр для бензинового двигателя;
8200985420 – фильтр для «дизеля».

Все аналоги для бензиновых ДВС

AD 101200108
AMC NA-2642
ALCO MD-9492
ASAM 30664

Показать остальные артикулы

ASHIKA 20-01-130
BLUE PRINT ADZ92217
BIG FILTER GB9719
BRECKNER BK10105
BUGUS QAR475PMS
BOSCH 1 457 433 529
DELPHI AF20084
DEXTRIM DX10043
CLEAN FILTER MA1162
FEBI 32227
FINWHALE AF798
FILTRON AP 185/1
FORTECH FA101
FRANCE CAR FCR210138
FRAM CA10249 или CA8964
GENERAL MOTORS-OPEL 91159955
GENERAL MOTORS 4408341
GOODWILL AG710
HENGST E461L01
HANS PRIES 207019595
JAPANPARTS FA-130S
KNECHT-MAHLE LX 773
KITTO A0166
LYNXauto LA1402
LAUTRETTE ELP3779
MANN C 1858/2 или C 1858/1
MAPCO 60311
M-FILTER (Литва) K461 или MAP60072
MISFAT P412
MEYLE 16-12 321 0004
NIPPARTS J1321051
NISSAN 1654600QAA
PROFIT 15120206
PATRON PF1116
PURFLUX A1231
SOFIMA S 5740 A
SAKURA A25440
TSN 91349
TECH-AS 120036M или 120036Z
UFI 30.147.00
VAICO-VEMO V460070
WIX WA6595
«Невский фильтр» NF5455C

Аналоги фильтров для «дизеля»

ALCO MD-8628
BRECKNER BK10104
BOSCH F 026 400 323

Показать остальные артикулы

CHAMPION CAF100980P
CLEAN FILTERS MA3177
ASAM 30882
MFILTER K 7016
FRAM CA11232
PURFLUX A1471
KNECHT-MAHLE LX 1953
FILTRON AP134/9
HENGST E1048L
MANN C 27 010
1A FIRST AUTOMOTIVE A63549
DENCKERMANN A141740
MDR MAF-3040
LYNXauto LA-1928
SCT SB 2322
SAKURA A-25980
COMLINE EAF801
COOPERSFIAAM PA7706
SOFIMA S 3546 A
JC PREMIUM B2R068PR
JP GROUP 4318601009
JAPANPARTS FA-040S
JAPKO 20040
KAMOKA F229201
MASTER SPORT 27010-LF-PCS-MS
MULLER PA3549
MECAFILTER ELP9359
PROFIT 1512-3127
UFI 30.546.00
QUINTON HAZELL QFA0179
OPEN PARTS EAF3508.10
TECNOCAR A2409
VAICO V46-0596
WIX WA9690

Разные градации качества

У читателя мог остаться вопрос, какие фильтры для Дастера – самые качественные. Приводим стандартные рекомендации:

Фирмы Bosch, Champion, Mann, а также Mahle и Knecht выпускают продукцию высокого качества;
Нужны проблемы – выбирайте бренд Alco, Delphi, Meyle, Fram или SCT;
Всё остальное можно считать «приемлемым вариантом».

Выбор салонного фильтра

Оригинальная салонный фильтр по заводскому каталогу проходит под номером 272775374R (автомобили первого поколения) или 272773016R (автомобили второго поколения). Тип фильтра не зависит от комплектации и объема двигателя – он одинаков что на Logan с моторами 1.4-1.6, что на Renault Duster 2.0. При хорошем качестве фильтрации у оригинальных фильтров есть ощутимый недостаток – цена около 700 рублей многих владельцев бюджетного автомобиля заставляет искать более дешевые аналоги.

С 2015 года на «Логаны» устанавливается обновленный фильтр 272773151R – он имеет угольный наполнитель и эффективнее старого, но его цена еще выше.

Распространенные неоригинальные заменители фильтров (артикулы через косую черту указаны для первого и второго поколения соответственно):

Bosch 1987432120/1987435011,
Filtron K1152/K1321,
MANN CU1829/CU22011,
Mahle LA230/LA923.

Если Вы собираетесь установить салонный фильтр на Logan 2 в комплектации Access, то потребуется еще заглушка с каталожным номером 272763745R, поскольку в этом поколении крышка короба печки не является одним целым с самим фильтром.

Признаки необходимости замены

О появлении большинства проблем в машине опытные водители могут судить по поведению. Это приходит с опытом, когда буквально начинаешь чувствовать автомобиль. Определить изношенность фильтра для воздуха можно по следующим симптомам:

Заметное увеличение расхода топлива. Забитый фильтр вызывает кислородное голодание. В цилиндре топливо сгорает не полностью и очень быстро, что вызывает повышенное потребление.
Падение мощности. Забитый фильтр создает дополнительное сопротивление воздуху. Мотор прикладывает дополнительные усилия, чтобы «подсосать» его, что сказывается на общей мощности.
Проблемы с зажиганием, когда мотор отказывается заводиться.
Увеличение содержания CO2 в выхлопных газах из-за неполного сгорания топлива. К сожалению, зарегистрировать увеличение концентрации можно только с помощью специализированного оборудования.

Если вы обнаружили проблемы с динамикой и рост расхода, обязательно примите меры. Это явные признаки, что мотор работает некорректно. Если не хотите растрачиваться на капитальный ремонт, найдите причину и устраните ее. Проще всего начать с проверки именно воздушного фильтра.

Инструкция по замене

Для того, чтобы выполнить эту работу правильно и квалифицировано, внимательно ознакомьтесь с предлагаемым нами материалом. Так как вам эту работу придется выполнять регулярно, каждые 2 года или через 30 тыс. километров пробега. Но так как условия, в которых традиционно эксплуатируются наши автомобили, по европейским стандартам считаются экстремальными, то эти сроки желательно сократить в 2 раза — один год эксплуатации или 15 тыс. километров пробега.

Инструментарий

Для смены воздушного барьера на Рено Логан нам потребуется минимальный набор инструментов:

фигурная отвертка;
ветошь;
пылесос:
чистая вода;
новый фильтрующий элемент.

Этапы

После того, как вы купили все необходимое, можно начинать ремонтные работы. С помощью фигурной отвертки откручиваем саморезы, которые находятся на крышке корпуса, в котором находится сам фильтр. Всего четыре самореза, и для того, чтобы их открутить, не нужно отсоединять каких-либо дополнительных систем и узлов. Здесь все просто. Открученные саморезы кладем в отдельное место для того, чтобы они не потерялись.
Крышку корпуса фильтра удерживают четыре защелки. Если все нормально, они должны открыться без особых усилий. Убираем крышку и получаем доступ к фильтру. Скорее всего, он будет исключительно загрязнен и с него может сыпаться пыль, так что выполнять эту работу нужно очень и очень аккуратно.
Можно почистить старый фильтр и поставить его обратно, но лучше этого не делать, потому что в ходе эксплуатации, если он недостаточно чист, могут выйти из строя иные узлы. Лучший вариант — это новый фильтр.
После того, как снимете старый фильтр, на дне поддона вы найдете много пыли, которую нужно убрать с помощью ветоши, а лучше с помощью пылесоса. Но перед началом работ обязательно закройте все отверстия, чтобы через них не попала пыль в двигатель. Пыль также можно удалить компрессором, но потом все равно пройдитесь по всем поверхностям тряпкой.
Аккуратно, чтобы не повредить, распакуйте новый фильтрующий элемент и поставьте его на место.
Проследите за тем, чтобы фильтр хорошо стал на свое место. Не должно быть никаких искривлений.
Далее начинаем сборку, но вначале нужно очистить крышку от пыли — достаточно протереть ее мокрой ветошью.
Ставим крышку короба фильтра на место. Если не получается, то, наверное, неправильно установлен фильтрующий узел. Установите его по-другому. Еще раз напоминаем, что сидеть он должен плотно и жестко. Если крышка сядет на свое место без проблем, то значит, вы сделали все правильно.
Остальные операции выполняются в обратном порядке.
Зафиксируйте крышку защелкам. Перед тем, как начать закручивать саморезы, не будет лишним смазать их спиртом либо растворителем. Это даст возможность предотвратить появление ржавчины и других проблем.
При закручивании их не нужно прилагать больших усилий, потому что вы можете повредить их гнезда, а в следующий раз вам потребуется прилагать лишние усилия при откручивании. Одним словом, закручены они должны быть хорошо, но не сильно. На этом замена воздушного фильтра закончена.

Надеемся, что данная статья поможет вам заменить фильтр самостоятельно, быстро и квалифицированно.
