Замена ремня ГРМ у Рено Логан

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Разновидности двигателей и ремней ГРМ для автомобилей Renault Logan

На автомобилях Рено Логан применяются двигатели:

  • 1,4-литровый бензиновый, мощностью 75 л. с.;
  • унифицированный 1,6-литровый агрегат, развивающий 84 л. с.;
  • самый мощный 1,6-литровый вариант с 16-клапанной схемой газораспределения, обеспечивающей мощность 102 л. с.

На моторах Рено Логан применяются два варианта ремней. Конструкция приводов зависит от числа распределительных валов, в связи с этим существуют и различия при выполнении замены. В комплектах деталей на машинах до 2010 года и после (рестайлинг) имеется небольшая разница, при этом сами запчасти полностью взаимозаменяемы.

Ремень ГРМ Рено Логан 1,4

На машинах применяется двигатель модели K7J, оснащенный одним распределительным валом в головке блока. Привод выполняется ремнем, имеющим 96 зубьев. Натяг ремешка производится отдельным роликом, который меняется вместе с изделием. От ременного привода осуществляется вращение помпы охлаждающей жидкости, поэтому рекомендуется проводить визуальный осмотр устройства. Некоторые ремкомплекты включают в себя новую помпу.

Ремень ГРМ Рено Логан 1,6 16V

Силовой агрегат К4М отличается применением головки блока цилиндров, оснащенной двумя распределительными валами. Из-за этого произошли изменения в приводе валов, который включает в себя два рабочих ролика. На двигателе применяется удлиненный и усиленный ремень, имеющий 132 зуба. При замене необходимо уметь устанавливать новые ролики, использование старых деталей запрещено.

На машинах Логан может устанавливаться 1,6-литровый мотор К7М, отличающийся от 1,4-литрового собрата только цилиндро-поршневой группой. На моторах применяется одинаковый и натяжитель.

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номер Цена, руб
Ремень на 8-клапанный двигатель, 8200939081 800
Ремень на 16-клапанный двигатель, 8201069699 1400
Ролик натяжения на 8-клапанный мотор, 8200908180 2200
Ролик натяжения на 16-клапанный мотор, 7700108117 По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150 Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R 3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014 4300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.
Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.
Фото 2 Пластиковый правый кожухШаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.
Фото 3 Шкив коленвалаШаг 4

Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.
Натяжитель генератораОбратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень.Шаг 5

Теперь откручиваем сам шкив ремня генератора.
Фото 5Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).
Фото 6 Верхнее крепление двигателя
Фото 7Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.
Фото 8Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт. Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком.
Фото 9 Схема двигателя
Фото 10Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.
Фото 11

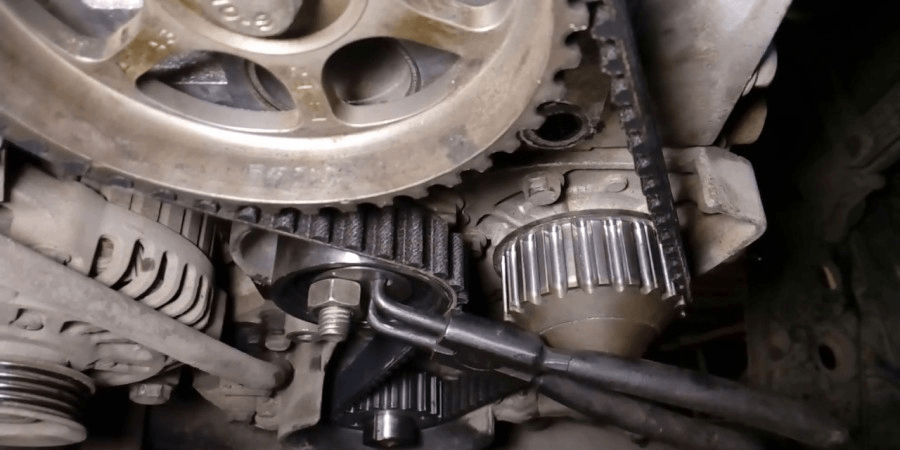

Фото 12Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.
Фото 13Шаг 12. Снимаем сам ремень.
Фото 14Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик.Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне.Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е. смотреть вниз фото 17.
Фото 15
Фото 16
Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

Об автомобиле

Комплектуется этот автомобиль этой модели в зависимости от страны, в которую он будет поставляться. Это касается также и моторов, рабочий объём которых может быть от 1 тыс. см 3, до 1600 см 3. Для регионов РФ предназначены моторы следующих модификаций:

  1. Движок 1,4 MPi имеет рабочий объём 1400 см 3, 8 клапанов в ГБЦ.
  2. Мотор 1,6 MPi с рабочим объёмом 1600 см 3, 8 клапанов в ГБЦ.
  3. Двигатель К4М, имеющий рабочий объём 1600 см 3, 16 клапанов.

Главной особенностью этой линейки моторов является тот факт, что привод клапанного механизма ГРМ использует зубчатый ремень. Отличие ремней для моторов с 8 и 16 клапанами заключается в его длине, количестве зубьев. Силовые агрегаты могут работать совместно как с механическими коробками перемены передач, так и с АКПП. Эта модель автомобиля очень популярна среди таксистов РФ и стран СНГ, так как проста в обслуживании, имеет приличный ресурс до капитального ремонта.


1,6 MPi двигатель на Renault Logan

Цепь или ремень

При рассмотрении технических условий разрабатываемого автомобиля конструкторами рассматривался вопрос о том, каким образом осуществить привод клапанного механизма ГРМ. Цепь считалась более надёжным элементом привода в этом механизме, однако уже много моторов в этом приводе имеют ремень. Его применение в приводе позволяет сократить длину силового агрегата, который в моторном отсеке установлен поперечно.

Если соблюдать все рекомендации по обслуживанию мотора, использовать качественные расходные материалы, это позволит длительный период использовать двигатель без существенных проблем. Поэтому в споре что применить в приводе ремень или цепь в моторах Рено Логан, победу одержал зубчатый ремень.

О двигателе

Кроме 8 клапанных силовых агрегатов на Логан устанавливают моторы, у которых в ГБЦ установлены два распредвала, 16 клапанов. Рабочий объём двигателей составляет 1600 см 3 при степени сжатия 9,8 единиц. Это модели К4М и более новая модификация Н4МК, мощность первого составляет 102 л.с, второй более мощный, отдаёт уже 113 л.с. На последней модификации двигателя Н4МК в приводе ГРМ работает цепь. Моторы работают в паре с «механикой», а также АКПП.

Рено Логан с двигателем К4М

Двигателю К4М присущи определённые достоинства:

  1. Высокая надёжность мотора, ресурс работы может быть более 400 тыс. км пробега.
  2. Относится к экологическим нормам Евро 4.
  3. Низкая шумность, при работе отсутствует вибрация.
  4. Стала более эффективной система охлаждения двигателя.

Вместе с тем имеются некоторые недостатки этого силового агрегата:

  1. Дорогие запасные части.
  2. Обрыв ремня в приводе ГРМ приводит к повреждениям клапанов.
  3. Некоторые проблемы при разгоне машины.

Подготовительные работы

Автомобиль советуют поставить в хорошо освещаемом месте. Конструкция Renault Logan продумана до мелочей, поэтому особых сложностей с доступом к месту работ не появится. Естественно, придется подготовить полный набор инструментов: гаечные и накидные ключи, а также специальный вилочный ключ. Он используется для натяжения роликов. Если у вас такого не имеется, спросите у знакомых или, в крайнем случае, возьмите в аренду на СТО. Также вам понадобится домкрат, чтобы приподнять транспортное средство.

Подготовьте средство WD-40. Некоторые крепежи могут «прикипеть». Не забудьте запастись множеством тряпок. Как правило, в подкапотном пространстве скапливаются огромные количества грязи. Ролики при замене желательно очистить, чтобы избежать в будущем проскальзывания ремня.

Установка нового ремня ГРМ на Рено Логан 1.4 8 кл.

При замене ремня самое главное — не сбить точку зажигания или ВМТ (верхнюю мертвую точку). Поэтому ремень одевайте так, чтобы он был максимально натянут и шестерни валов не приходилось проворачивать. Когда ремень установлен, нужно поставить на место ролик. Чтобы было удобнее, взведите пружину до максимума и зафиксируйте ее отверткой или тонким винтом. Установите его на место и отпустите пружину.

После установки ролика проверьте ремень — он не должен отклоняться вперед-назад и вверх-вниз более чем на 1,5 см на всех открытых участках. Если такое происходит — попробуйте подтянуть пружину ролика или сместить его по креплению. Когда все сделано — собираем механизм ГРМ.

Возвращаем на место крышку и защиту газораспределительного механизма, устанавливаем на место ручейковый ремень генератора. Ролик на этот ремень удобнее ставить таким же образом, как на ремень ГРМ, но натяжка в этом случае не играет такой большой роли.

Затем прикручиваем на место подушку двигателя и отпускаем домкрат, на котором был поднят мотор. Ставим защиту картера. Возвращаем на место подкрылок и устанавливаем колесо.

На такую работу обычно уходит не более двух-трех часов, но выполнив ее самостоятельно вы будете уверены, что сделали все правильно. Кроме того, вы сможете проверить, в каком состоянии находится газораспределительный механизм и не требуют ли его детали замены.

Признак неисправности ремня ГРМ К4М


1 — шкив коленчатого вала, 2 — ремень ГРМ, 3 — натяжной ролик, 4 — шкив распредвала выпускных клапанов, 5 — шкив распредвала впускных клапанов, 6 — опорный ролик, 7 — шкив насоса охлаждающей жидкости

На схеме показаны узлы привода ГРМ, которые синхронизируют работу распределительных (РВ) и коленчатого валов (КВ). Вот какие проблемы возникают в случае неисправности:

Проблемы с двигателем на высоких оборотах. Ремень ГРМ К4М состоит из резиновых зубьев, которые вставляются в шестерни КВ. Поскольку эти зубья портятся, то при более высоких оборотах начнутся проблемы с захватом передач. Следите за странным поведением на оборотах выше 2000.

Проблемы с потерей мощности. Двигатель не работает должным образом во время переключения передач или ускорения.

Осечки и проблемы с выхлопными газами. Увеличение количества черного дыма, выходящего из выхлопной трубы — результат неправильной синхронизации клапанов или других элементов привода.


К4М под капотом Ниссан Альмера G15

Плохое состояние ремня. Наличие трещин с внешней стороны, расслоение корда, потеря зубцов — сигнализируют о неисправности. Заклинившие ролики, тоже дадут о себе знать.
