Снятие и установка балки задней оси Рено Логан

Балка задней ходовой части: тонкости замены

Действуйте так:

• Подготовьте инструмент для ремонта. Вам потребуются головки на «восемнадцать», пара ключей на «восемнадцать», дополнительный рычаг, а также специальный ключ Torx
• Послабляйте и скручивайте крепежные болты на колесе, а далее — снимайте его.
• Демонтируйте трубопроводы тормозной системы, установленные на балке.
• Отделяйте от демонтируемого узла нагрузочный стержень регулятора тормозных усилий.
• Снимайте пружины задней ходовой части, после чего скручивайте крепежные болты, удерживающие амортизатор. Выбрасывайте их — повторное применение запрещено.
• Выводите тросики привода ручника из креплений на балке задней ходовой части Рено.
• Найдите с левой и правой стороны по четыре болта, удерживающих цапфы — снимайте их вместе с тормозными элементами и тросиками ручника. Чтобы достать устройства, протягивайте его между днищем машины и балкой ходовой. После укладывайте демонтированную часть на чистую поверхность.
• Выкручивайте по три крепежных болта, удерживающих кронштейны балки слева и справа, после чего снимайте эту часть вместе с кронштейнами.
• Скручивайте гайки, которые установлены на болтовых соединениях, удерживающих кронштейны на балочной части. Чтобы исключить прокручивание, ставьте ключ на головке болта. Убирайте кронштейны в сторону.
• Устанавливайте новую балку своими руками по обратному алгоритму. Протяжку крепежных болтов балки производится после опускания машины на землю.
• В завершение прокачайте тормоза и подрегулируйте ручник

Как видно, сделать работу своими руками не составит труда. Главное — внимательно ознакомьтесь с инструкцией и подготовьте инструмент для работы.

Рынок запчастей: подбор оригинального сайлентблока или аналога

Каждый передний рычаг «Рено-Логан» имеет два сайленблока. Передняя часть подвески «Рено-Логан» состоит из двух рычагов, следовательно, в автомобиле имеет 4 сайлентблока. Благо, автопроизводитель позаботился о том, чтобы среди деталей отсутствовало разделение на передний и задний.

Официальные СТО и сервисные центры «Рено» предлагают единственный вариант замены сайлентблоков – комплексная замена узла. Иными словами, меняются полностью оба передних рычага. Безусловно, это оказывает прямое влияние на конечную стоимость ремонта, не считая оплаты за непосредственно работу. Если вы считаете эту опцию чрезмерной, а стоимость – явно не обоснованной, тогда вам подойдет второй вариант. Это – использование аналогов.

По многолетнему опыту, конечно же, можем с уверенностью рекомендовать французского производителя SASIC. Их продукция зарекомендовала себя как надежные и долговечные запчасти. Не менее качественными, но несколько более дорогими, будут сайлентблоки переднего рычага от компании Lemforder или FEBI. Все приведенные выше производители в силах обеспечить надежную и бесперебойную работу подвески «Рено-Логан» в среднем на 100 000 км пробега.

Как вариант, при отсутствии точного артикула, укажите хотя бы марку автомобиля и год выпуска или VIN-номер. Эти параметры сузят область поиска до количества запчастей, что с уверенностью подойдут конкретно под ваш тип подвески.

Задняя подвеска Рено Логан: Описание конструкции

Элементы задней подвески рено Логан
1 — кронштейн крепления рычага балки к кузову;
2 — балка;
3 — кронштейн рычага;
4 — рычаг балки;
5 — амортизатор;
6 — буфер хода сжатия;
7 — подушки и шайбы верхнего крепления амортизатора к кузову;
8 — болт крепления амортизатора к рычагу;
9 — нижняя прокладка пружины;
10 — пружина;
11 — верхняя прокладка пружины;
12 — тормозной механизм заднего колеса;
13 — цапфа заднего колеса;
14 — барабан тормозного механизма в сборе с подшипником заднего колеса;
15 — колпачок;
16 — гайка подшипника колеса;
17 — сайлент-блок рычага балки;
18 — болт и гайка крепления рычага балки к кронштейну

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу — по краям круглого сечения, а в средней части овального.
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в рычаг его необходимо строго ориентировать.

В средней части на стабилизаторе установлена резиновая подушка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.


Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока.

Задняя подвеска:
1 — барабан тормозного механизма;
2 — амортизатор;
3 — пружина;
4 — балка задней подвески;
5 — кронштейн крепления рычага балки к кузову

На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15′, схождение колес +0°44’±15′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

Пружина задней подвески Рено Логан:
1 — верхняя прокладка;
2 — пружина;
3 — нижняя прокладка

Амортизатор задней подвески:
1 — гайка крепления штока;
2 — шайба;
3 — подушка штока;
4 — распорная втулка;
5 — буфер хода сжатия;
6 — чехол;
7 — защитный колпак;
8 — амортизатор

Узел подшипника заднего колеса:
1 — цапфа;
2 — барабан тормозного механизма;
3 — подшипник заднего колеса;
4 — стопорное кольцо подшипника;
5 — гайка подшипника;
6 — колпачок

Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески

Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма

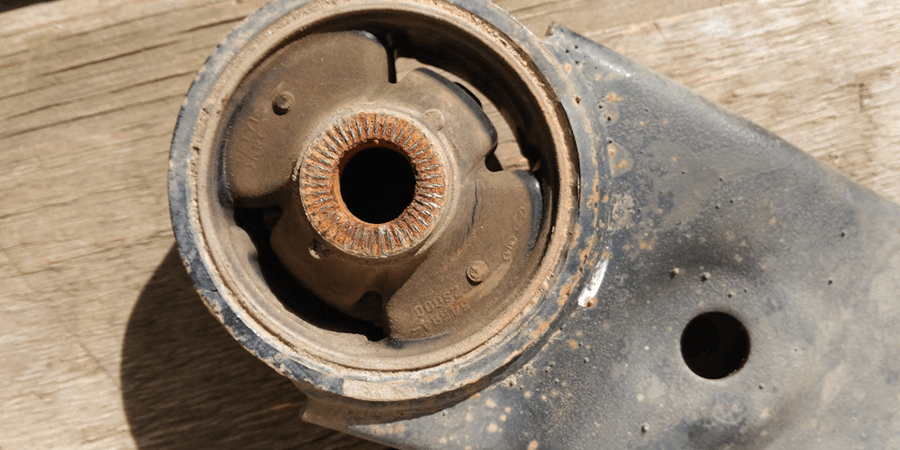

Что такое сайлентблоки

Сайлентблоки – это специальные виброизоляторы, которые состоят из двух частей: две металлические половинки, вставленные друг в друга, и резиновая вставка, расположенная между ними. Главным отличием от прочих виброизолирующих деталей является то, что процесс вулканизированной обработки даёт возможность создать очень прочное и неразъединяемое соединение двух различных материалов (металл, резина). Вследствие чего сила трения между составляющими детали снижается до минимума.

Сайлентблоки выполняют одну главную функцию, а точнее, гасят радиальные, торсионные и осевые колебания. Поэтому они применяются в узлах соединения деталей подвески автомобиля (к примеру, рычаг подвески и кузов на Рено-Логан).

Сайлентблоки на Рено-Логан используются и на передней части подвески и на задней. То насколько они гасят колебания, зависит от качества резины, взятой при изготовлении, иначе называемой «эластомером». На сегодняшний день можно найти данные детали из различных материалов, но лучше всего справляется природный каучук.

Важно! Чтобы с течением времени не возникало никаких проблем с сайлентблоками, важно покупать их только от производителей, сотрудничающих с концерном Рено и производящих детали и под их машины. Примером такой компании может считаться Lemforder.

Выбираем сайлентблоки: оригинальные запчасти или аналоги?

Качественная деталь – залог надежной и долговечной работы всей подвески в целом

Чтобы сделать выбор в пользу наилучшего сайлентблока, следует обратить внимание на два ключевых момента:

1. бренд компании-производителя сайлентблока;
2. его качественные характеристики и показатель надежности.

Наиболее качественную продукцию по части резинометаллических конструкций предлагает на рынке компания «Lemforder». Несмотря на то, что данный бренд позиционирует себя как наилучший аналог оригинального сайлентблока, в стоимости он заметно выигрывает. Более того, сама марка Рено использует продукцию Лемфоредер при сборке новых автомобилей серии Логан.

Чтобы подобрать правильные сайлентблоки, воспользуйтесь артикулами, которые отпечатываются на самих деталях. Если по какой-либо причине сделать это не удается, используйте каталог оригинальных запчастей Рено. Поиск запчастей по артикулам от производителя – благое дело. Применять этот способ стоит при покупке как сайлентблока, так и других деталей авто. Все-таки рекомендуем по возможности проводить замену задних сайлентблоков Рено Логан на оригинальные детали.

Современный онлайн- и оффлайн-рынок автозапчастей – огромное поле, в котором без труда можно «заблудиться» и наткнуться на некачественные или китайские детали. Рекомендуем использовать в поиске следующие методы:

• По заданной марке автомобиля, году выпуска и поколению. Это, как минимум, сузит круг поиска до необходимого количества деталей, подходящих по марке.
• По коду VIN – универсальному номеру кузова автомобиля.
• По артикулу. Если знаете артикул нужной детали, то этот способ считаем наиболее подходящим. При наличии артикула, интернет-мошенники практически полностью лишаются возможности вас обмануть.

Как видим, при подборе запасных частей важно точно знать, что вы выбираете среди сайлентблоков для Рено Логан. В этом вам помогут фильтры, настроенные на параметры из списка выше

Как диагностировать поломку сайлентблока на «Рено-Логан»

К сожалению, бортовой компьютер не предусматривает индикатор, который бы свидетельствовал о необходимости проверки сайлентблоков переднего рычага «Рено-Логан». Следовательно, придется полагаться на собственный опыт, восприятие и наиболее вероятные признаки поломки, которые мы собрали ниже:

Первое и самое очевидное – потеря или ухудшение управляемости автомобиля. Будьте внимательны, поскольку этот признак может свидетельствовать и о другой поломке. Но при подозрении на неисправности в работе подвески, потеря управляемости может стать первым звоночком о том, что пора менять сайлентблоки. Регулярное ТО поможет выявить эту проблему в корне.
Замедленная реакция переднего колесного ряда на поворот руля. Если вы заметите, что автомобиль реагирует на ваши действия «с опозданием», то с большой долей вероятности причиной тому является неисправная подвеска, а конкретнее – сайлентблоки.
Погрешность в узле развал-схождения

Обратите внимание на работу развал-схождения за последний период. Если заметны какие-то отклонения от нормы, не лишним будет проверить сайлентблоки.
Искривление, отклонение и небольшой люфт в положении рычага

Этот осмотр проводится целенаправленно, поэтому придется сперва поднять автомобиль на домкрате или загнать на смотровую яму.

Безусловно, наиболее подходящий вариант – приехать на СТО, где специалисты и опытные мастера установят точную причину неисправности. Но подойдет и тщательный визуальный осмотр. Вполне по силам самостоятельно установить, в каком состоянии находится сайлентблок.

Каждый автовладелец должен понимать, что водить неисправный автомобиль небезопасно. Какие-либо отклонения в работе сайлентблока могут повлечь за собой следующие опасности:

1. Потеря управляемости на скорости выше 80 км/ч.
2. Потеря управляемости на поворотах и виражах.
3. Неравномерный и чрезмерно быстрый износ протектора шин.
4. Разрушение пазов, в которых установлены шарниры.

Последний пункт чреват также тем, что дело не ограничивается поломкой сайлентблока, а вполне вероятно повлечет за собой более сложный и дорогостоящий ремонт. Будьте бдительны, и вы сможете обнаружить поломку вовремя, выполнить замену сайлентблоков передних рычагов на «Рено-Логан» и избежать возможной аварийной ситуации.
