Рулевая рейка Рено Логан с ГУР

Другие варианты ремонта рулевой рейки, а также ее замена

Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

Первый шаг – снятие стопорного кольца с распределителя.
Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
Далее снять гайку и пружину прижима, а также и сам прижим.
Выбить распределитель, который расположен в корпусе.
Снять с распределителя сальник и кольцо подшипника.
С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
Извлечь шток и тыльник.

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

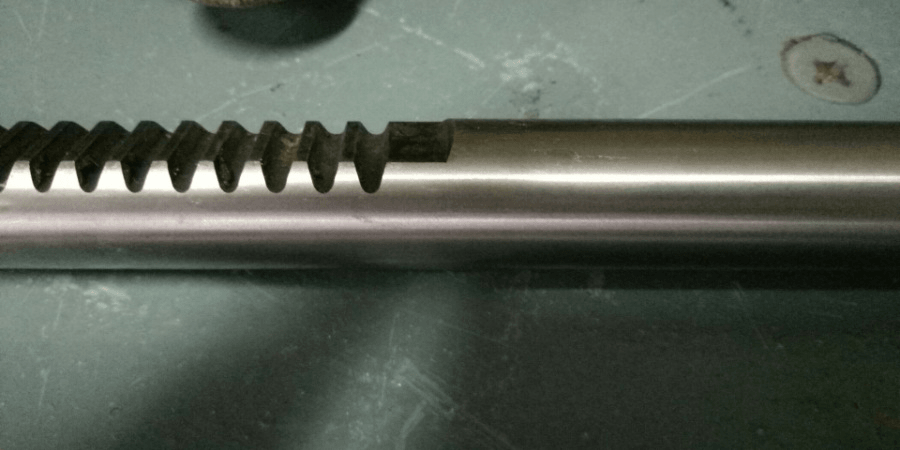

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
Установить пружину и зафиксировать регулировочной гайкой.
Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа.
Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор.
К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР.
Также требуется регулярная проверка состояния жидкости, залитой в бочок. Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

Рулевая рейка Логан купить новую или отремонтировать?

Управляющая рейка автомобиля, в том числе управляющая рейка Логан, является надежным, крепким узлом, который изредка подвергается деформации и поломкам. Но неизменные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать ремонт управляющий рейки Рено Логан, или требуется подмена управляющий рейки Логан. Процесс восстановления управляющий составляющей в большинстве случаев оказывается бессмыслен, потому многих интересует управляющая рейка Рено Логан стоимость покупки и подмены.

И хотя управляющая рейка Рено Логан с гур – это одно из самых слабеньких мест Логана (если рейка управляющая Логан без гур, то она прослужит подольше и поболее надежна, т.к. конструкция наименее непростая), но не торопитесь сходу приобрести рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными проблемами, и может быть, для вас поможет ремонт управляющий колонки Логан, либо будет нужно поменять только пыльник управляющий рейки Рено Логан или сальник.

В любом случае, советуем поначалу сделать диагностику управляющий рейки Рено в автосервисе, чтоб сберечь время и средства.

Это интересно: Ремонт передней подвески Рено Логан (видео)

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Замена выполняется следующим образом:

Транспортное средство выставляется на домкрат со стороны правого колеса.
Гайка рулевого наконечника отвинчивается и демонтируется.
Положение руля ставится до упора влево, и обрезаются хомуты пыльника.

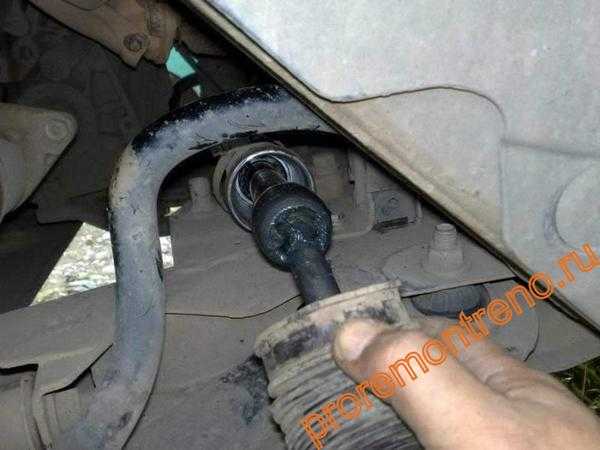

Убирается пыльник с рейки.
Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:

вибрация;
сильный стук при движении по неровной поверхности;
увеличенный люфт при вращении руля (особенно справа).

Ремонт рулевой рейки с гур рено логан

Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

Прокручиванием вправо уменьшается зазор.
А/м ставится на яму, колёса плотно фиксируются.
Ключом на 10 снимается картерная защита.
Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
Гайка снимается.

Регулировка выполняется следующим образом:

Гайка поворачивается на 15–20 градусов вправо.
Напарник активно прокручивает руль в обе стороны.
Если стук остался, то следует сделать ещё одну протяжку.
Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

При наличии ГУРа

Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется.

Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера.

Каковы технические параметры эксплуатации?

Рулевое управление является чувствительным механизмом и обеспечивает поддержание автомобилем Рено Логан заданного направления. Ремонтировать или выполнять настройку рулевого следует только в специализированных ремонтных станциях, где специалисты обладают не только требуемым опытом, но и необходимым набором инструментов и приспособлений.

В роли основного элемента узла выступает рулевая рейка. Ее задачей является передача усилия от рулевой колонки к тягам и наконечникам, посредством которых осуществляется процесс поворота колес в заданную сторону. Если механизм исправен, то водителем ощущается легкость и точность передачи усилия от руля к колесам.

Наиболее частой неисправностью рейки бывает протечка жидкости, которая циркулирует в системе рулевого благодаря приводу механизма насоса гидроусилителя. В качестве симптома потери уровня жидкости выступает увеличение усилия вращения на рулевом колесе (оно становится тугим).

Чтобы диагностировать неисправность, автомобиль Рено Логан помещают на специальный стенд. В системе создается давление порядка 150-160 атмосфер. По прошествии 10 минут можно определить место, в котором наблюдаются очаги коррозии на штоке рулевой рейки.

Иногда виновниками в неисправности бывают потерявшие герметичность сальники и манжеты. Это случай также требует ремонта механизма. Если коррозии подвергся рулевой вал, то трудозатраты на ремонт несколько возрастают. Для этих целей вал демонтируют, шлифуют и в последствии наносят на его поверхность газо-термическое покрытие. Процедура ремонта может длиться на протяжении двух и более суток.

Весьма серьезной неисправностью является появившийся люфт, вызванный выходом из строя крестовины. Иногда причиной люфта становится увеличившийся зазор в самой рейке.

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

100% разборке рейки;
выявлении поврежденных элементов;
определении деталей, имеющих недопустимый износ;
замене подшипников и уплотнителей;
диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
проверке механической прочности вала, в том числе на хрупкость;
согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

Машину поставить на яму, затянуть ручник (для фиксации колес).
Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
В это момент напарник должен активно вращать рулевым колесом влево и вправо.
Если стук не исчезает, снова делать протяжку.
Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.
