Рено Логан: как снять обшивку передней двери

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

  1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
  2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
  3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
  4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
  5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Всё же, разберёмся с рукояткой

Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.

Устройство рукояти, современная версияЭта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.

Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.

Детали из каталога Рено:

  • 6001546339 – старый образец;
  • 6001548552 – новый.

Когда необходимо убрать обшивку двери в Рено Логан, то это можно осуществить самостоятельно без обращения к мастерам СТО. Сама процедура несложная и не отнимет у владельца уйму времени. В данном материале расскажем, как снимается обшивка двери. Здесь потребуется привлечь к работе минимальный перечень инструментальных средств, в числе которых должны присутствовать, независимо от того, передняя дверь это или задняя:

  • ключи формата «Торкс» («Звездочки»);
  • пластиковая «лопатка» (если таковая отсутствует, то можно применить отвертку с плоским наконечником; действовать ей придется с особой аккуратностью, дабы избежать повреждения пластмассового дверного концевика).

На передней части

Обшивка правой и левой дверей держится на динамиках и основных четырёх точках. Снятие обшивки двери Toyota Corona Premio — Чтобы удалить карту правой передней части, нужно начать с ручки: пальцами руки нажать на место крепления ручки стеклоподъемника и удалить стопорное кольцо, после чего вытащить ручку. Уровень масла в КПП — Форум о Новом Рено Логан 2 (Renault Logan 2) Ручка прикрепляется при помощи трёх «клипсочек».

Чтобы удалить посеребренную накладку, следует поддеть её при помощи тоненькой отвёртки. Новинки Снятие обшивки двери Тойота Авенсис Ручка крепится двумя точками, одна из них — потайная. Замена внутренней ручки двери рено логан Далее выкручиваются два самореза, расположенные на передней части (концевик). Один находится на подлокотнике и вынимается при помощи TORX с насадкой «звёздочка». Снятие обшивки двери Тойота Авенсис BMW SVC Второй таким же образом вытаскивается из внутренней ручки

Обратите внимание, что размер шурупа на ручке несколько больше. Ручка надёжно прикреплена к Рено Логан, поэтому её нужно аккуратно поддеть

Не забудьте извлечь ободок от кнопки выключения замка. снятие обшивки двери у тойоты авенсиса видео Пальцами удаляются дополнительные пластмассовые детали с врезанных колонок.

Разборка дверной карты рено логан 2

Разбираю дверь на Renault Logan 2 Можно помочь материально и выпуски будут выходить чаще! Сбербанк: 4276 8060 4388

Снятие обшивки передней двери Renault Logan/Sandero/Stepway 2

Как снять обшивку с передней двери автомобиля Renault Logan/Sandero/Stepway (2014 — по н.в.) в этом видео. Понадобятся

Когда динамики радиоприёмника, прикрученные на пять точек, удалены, необходимо присесть и «подорвать» карту руками. Снятие радиатора отопителя Renault Logan / Рено Логан Зачастую она проклеена специальным герметиком, играющим роль уплотнителя, и отрывается туго. Обшивка левой и правой передних дверей прикреплена к панели при помощи одиннадцати пистонов из пластмассы, которые расположены по всему периметру. Снятие обшивки задней двери тойота авенсис видео. При удалении они срываются с характерным треском и позже легко заменяются.

Снятая обшивка останется висеть на проводах динамиков. Снятие обшивки двери тойота карина, королла и другие — Продолжительность: 11:21 Евгений. Их нужно аккуратно отсоединить и отставить карту в сторону. Снятие и установка звукового сигнала — Рено логан Рекомендуется вынуть все провода: удалить штекер с замка, поддев его и опустив вниз, при помощи большого пальца отсоединить все клипсы, которые держат провода, и вывести их через основной штекер.

Теперь можно приступать к полному удалению. Действия с левой частью аналогичны, а собирается все в обратном порядке.

Обшивка водительской двери

Чтобы разобраться, как снять на задних дверях обшивку на Рено Логан, важно учесть, что в этой модификации вместо клипс стоят пистоны. Они фиксируют обшивку на панели

С 2009 их заменили на клипсы, которые более надежны, поскольку они легко снимаются и защелкиваются.

Внутри водительской дверцы больше электрической проводки, поэтому работы имеют свою специфику. Основные этапы демонтажа облицовки:

  1. Проводится съем авторучки. Она держится на двух болтах. Автомобиль 2009 г. оборудован стандартными ручками, только потом стали устанавливать евро.
  2. Выкручиваются фиксаторы, которые предназначены для блокировки дверного замка.
  3. Отстегиваются пистоны. Панель немного выдвигается из дверного элемента.
  4. Отключается электроника: блокиратор и акустика. Демонтируется динамик.
  5. Вынимается панель, на которой находится обшивка.

Пистоны чаще всего ломаются во время демонтажа, поэтому стоит приобрести дополнительный комплект.

Действуем на передних дверях

Крепление дверных карт Renault Logan переднего ряда сконцентрировано в четырех точках, и к тому же панели огибают места расположения динамиков.

Процесс демонтажа следует начинать со снятия ручки, не забываем, что таким образом разбирается передняя дверь. Здесь пальцами нажимаем на область фиксации ручки стеклоподъемника и извлекаем стопорное кольцо. После этих нехитрых манипуляций ручка свободно вынимается. Заметим, что она фиксируется посредством трех малых клипс.
Удаляем посеребренную накладку. Поддеваем ее тоненькой отверткой. Ручка удерживается в двух точках, причем одна из них «секретная».
Окучиваем пару винтов, находящихся на передней части (концевик). Один из крепежных элементов располагается на подлокотнике Renault Logan и извлекается с применением ключа «Торкс». Второй необходимо вытащить из внутренней ручки

Обращаем внимание на такой момент: размер винта ручки немного больше. Саму ручку потребуется поддеть, поскольку ее посадка весьма плотная.
Извлекаем ободок кнопки, отвечающей за отключение замка

Удаление дополнительных пластиковых элементов из врезанных колонок осуществляем пальцами.
Фиксация динамиков Renault Logan выполнена в пяти точках. Когда крепеж извлечен, то громкоговорители следует снять.
Теперь демонтируем карту. Она аккуратно «срывается» руками со своего посадочного места. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Во время «отрыва» панели они издают характерный звук. Заменить их несложно.
Демонтированная обшивка остается в повисшем состоянии. Виновники — провода динамиков. Штекеры аккуратно отсоединяются, причем карта при этом поддерживается руками. Теперь панель можно отложить.
Также рекомендуется отсоединить штекер замка. Его поддеваем и опускаем вниз.

Устанавливать панель на передних дверях необходимо в обратной последовательности манипуляций.

Пошаговая инструкция

1. С помощью биты T25 откручиваем винт который находиться в углублении ручки двери.

2. После откручивания крепящего винта, отцепляем ручку двери от тяги идущей к замку двери.

3. С помощью биты T20 откручиваем винт. Расположение на фото ниже.

4. Сдергиваем с защелок и снимаем пластиковую защиту динамика.

5. Откручиваем несколько винтов крепления динамика с помощью биты T20. Отключаем провода и извлекаем динамик.

6. С помощью плоской отвертки снимаем пластиковую вставку возле кнопки блокировки двери.

Просто подковыриваем и вынимаем.

7. Теперь обшивка двери удерживается только на защелках. Начинаем отщелкивать. Желательно использовать пластиковые лопатки.

После того как освободите все защелки, поднимаем обшивку двери вверх чтобы освободить ее из кнопки двери. На фото все видно.

Как снять обшивку передней двери на Рено Логан

Обшивка с передних дверей снимается несколько сложнее, чем с задних, поэтому, рассмотрим сперва их.

Для всех действий нам понадобится:

  • Пару ключей-торксов – купить можно в любом магазине автозапчастей и не только. Имеют форму звездочек. Рекомендуется купить сразу целый набор таких ключей;
  • Плоская отвертка или специальные пластиковые приспособления для снятия обшивки – очевидно, стоит отдать предпочтение отвертке – дешевле и надежнее.

Теперь, непосредственно к порядку действий:

  1. Скручиваются все видимые болты – в первую очередь на рычажке открытия двери, торце и под заглушкой внизу. Также, нужно снять пластиковую накладку с двери – там также скрыт один из болтов, скручивающийся торксом.

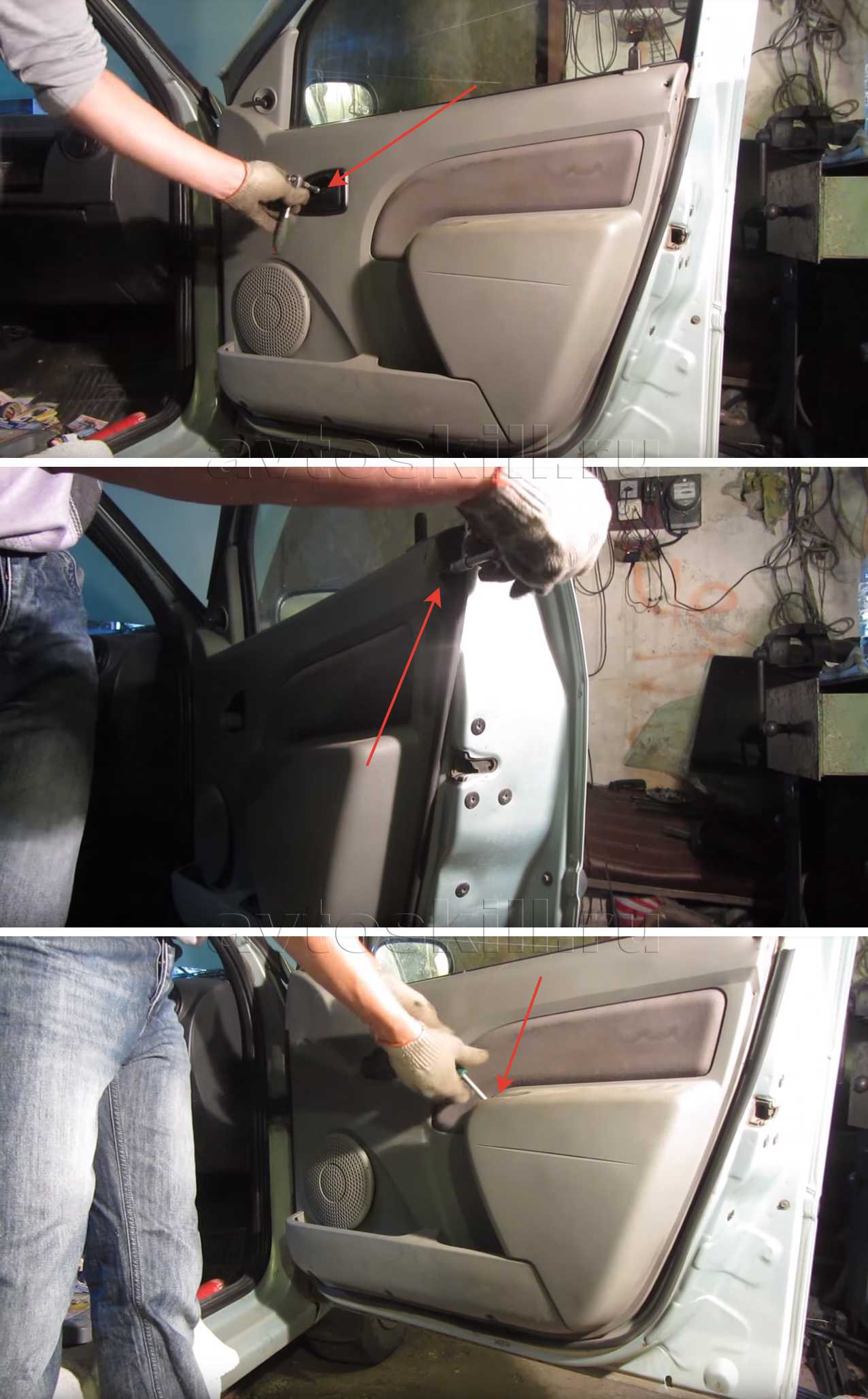

Откручивание болтов передней двери Рено Логан

Совет!
Снимать пластиковую накладку нужно максимально аккуратно – очень велика вероятность испортить пластик. Для обеспечения сохранности хрупкого пластика можно обернуть отвертку тряпочкой – пластина держится на пистонах, и, несмотря на свою видимую прочность, при извлечении сломать ее все же можно. Процедура должна проводиться небольшими рывками – для этого, есть отличный зазор у основания двери.

  1. Отворачивается динамик с двери – если не была произведена самостоятельная замена болтов на аналоговые, то потребуется все тот же ключ торкс. Динамик держится на четырех болтах.

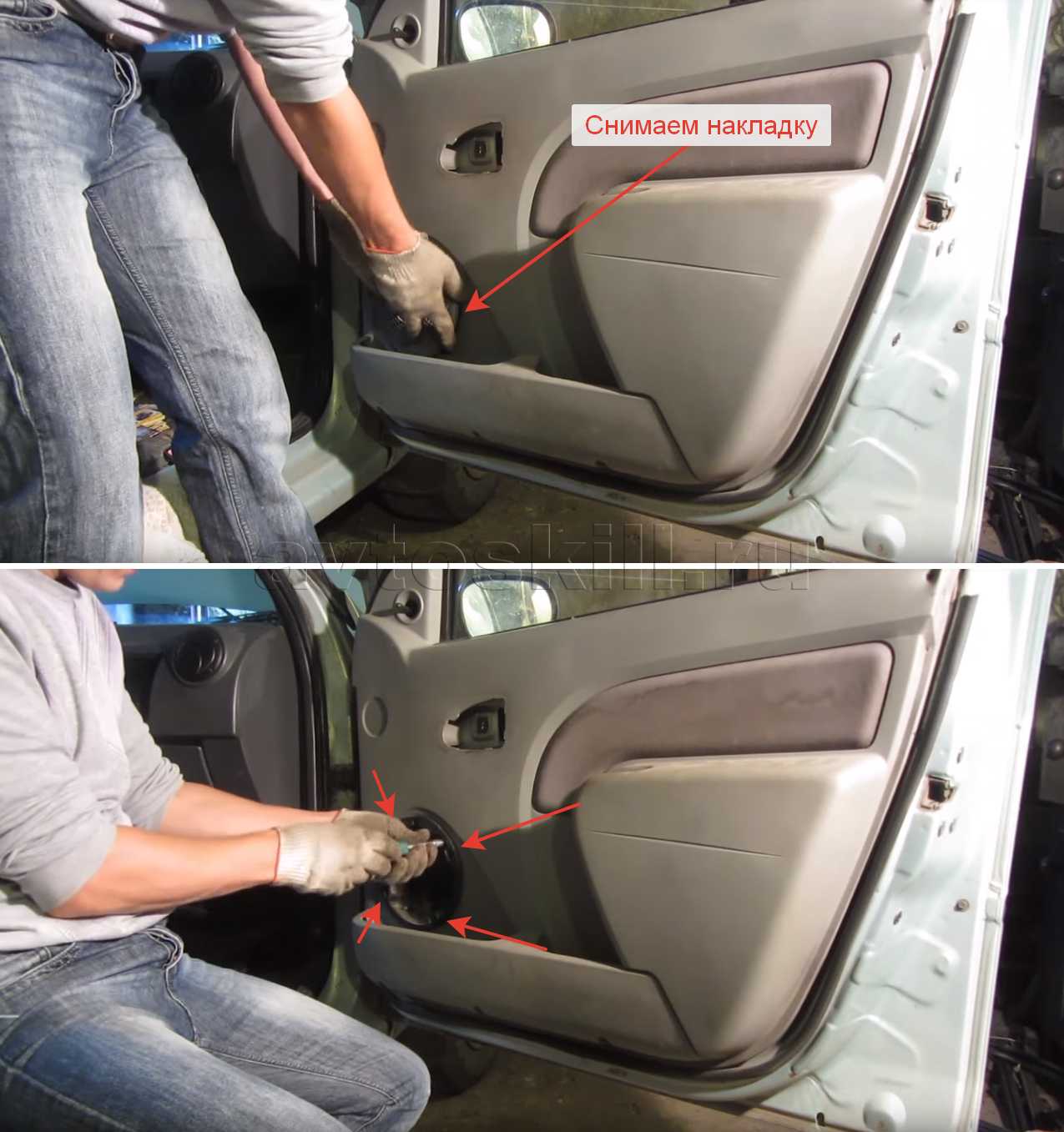

Снятие динамика с передней двери Рено Логан

Совет!
«Родные» болты под торкс рекомендуется заменить на обычные саморезы – это практично.

  1. На следующем этапе снимается основная пластиковая пластина. Перед всеми действиями желательно надеть перчатки – крепление пластины исключительно надежно, и потребует серьезных усилий для снятия. Условно, процесс делится на два этапа:
  • Снятие верхней пластины;
  • Снятие нижней пластины.

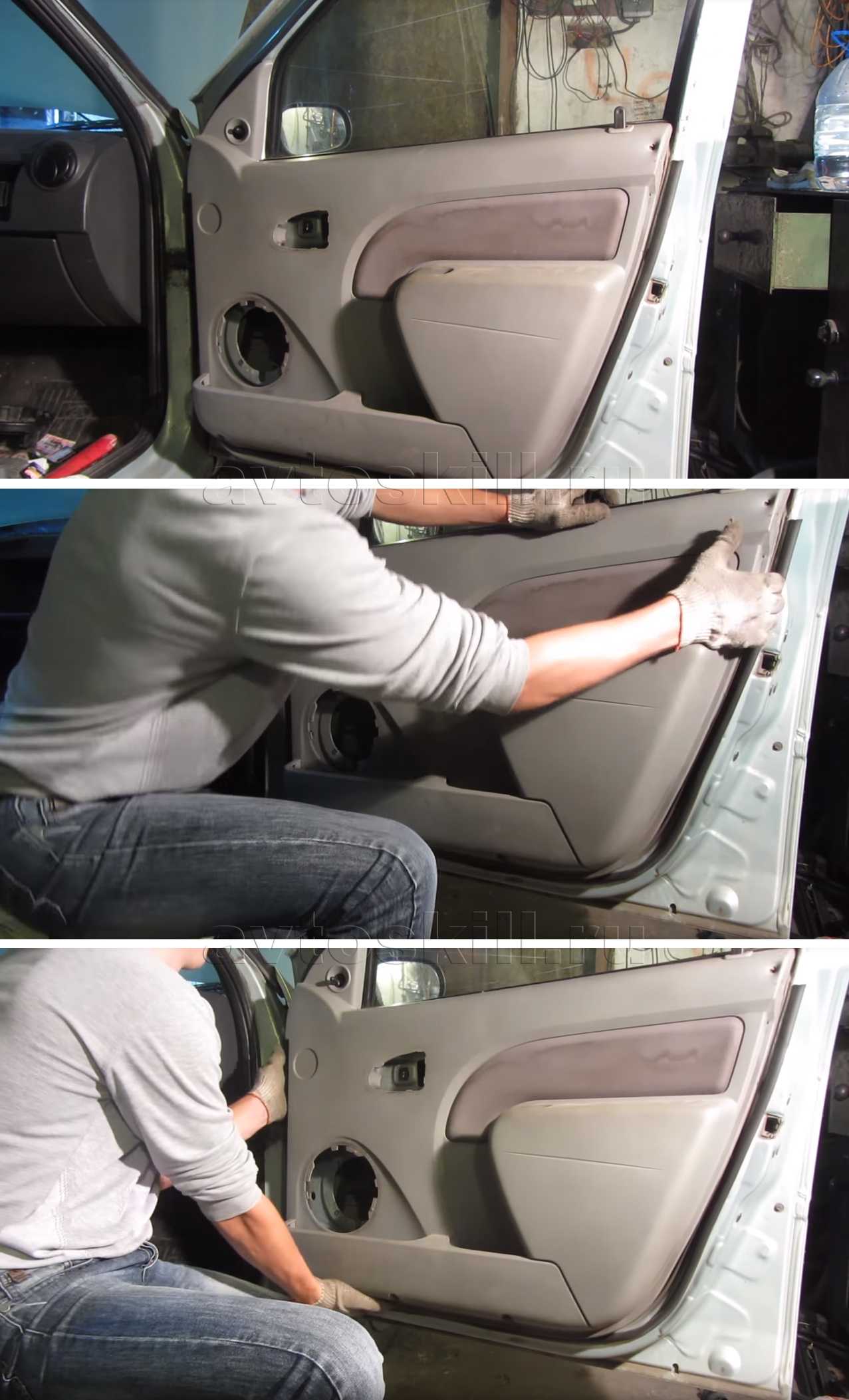

Снятие обшивки с передней двери Рено Логан

Обычно, если были скручены все болты, то верхняя часть пластины снимается без особых затруднений, чего не сказать о нижней. Основная часть держится на пистонах, и для того, чтобы снять ее, придется прикладывать большие усилия – но не переусердствуйте — можно повредить крепежный пистон.

  1. После того, как пластина будет успешно демонтирована, нужно аккуратно снять тягу с двери – на этом этапе, только она будет держать пластину на двери.

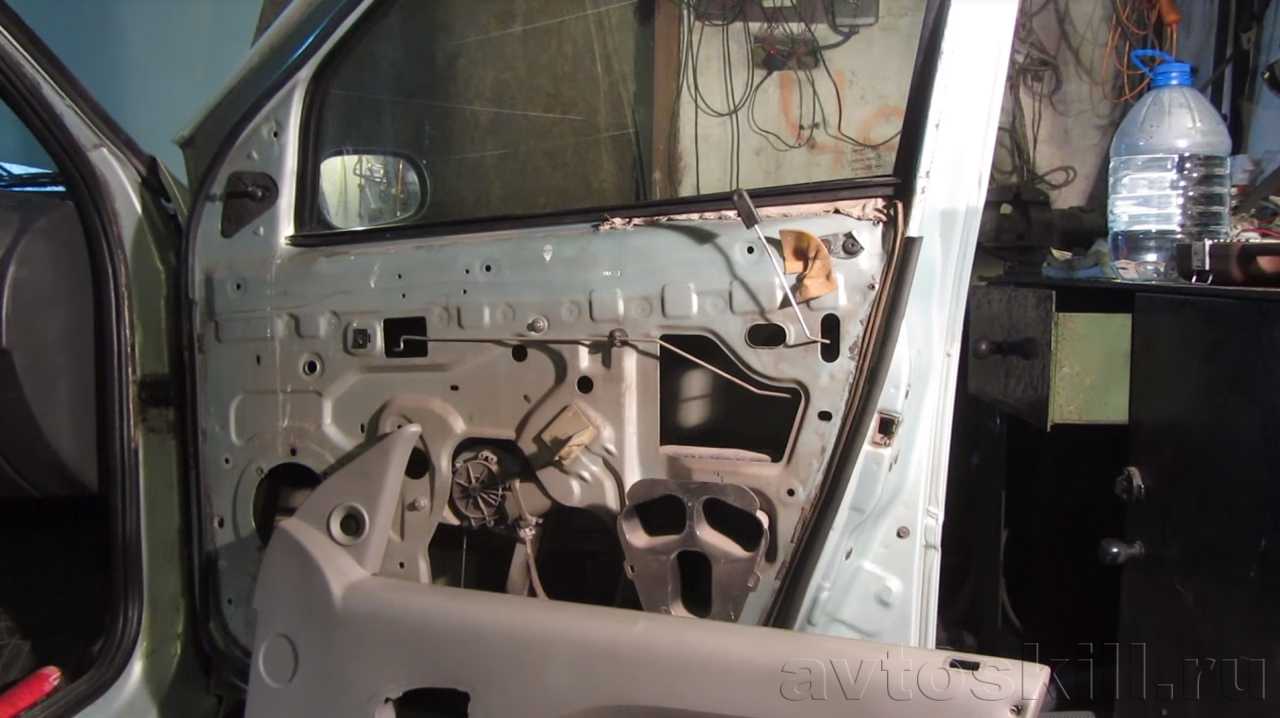

Снятая обшивка с передней двери Рено Логан

В целом, на этом процесс снятия обшивки с передней двери завершается. Теперь, можно проводить различные виды «тюнинга» — от монтажа новой аудио системы, до установки шумоизоляции.

Подробнее о процессе снятия передней двери на Renault Logan можете посмотреть в видео:

Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая:

  1. Собирается весь герметик, использованный при заводской сборке. Герметик исключительно непрактичен – в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем. Перед нанесением новых материалов, необходимо удалить все следы грязи и обезжирить поверхности – с этой задачей отлично справляется «Уайт Спирит».;
  2. Максимально аккуратно извлекаются оставшиеся крепежные пистоны из двери – для этих целей подойдет отвертка.
  3. Поклейка профиля – для этого потребуется «D-образный профиль», на липкой основе, который наносится по контуру двери. Такой профиль можно купить в любом строительном магазине.
  4. Проклеить «сплэном» в доступных местах.
  5. Установка обшивки, осуществляющаяся в обратном порядке.

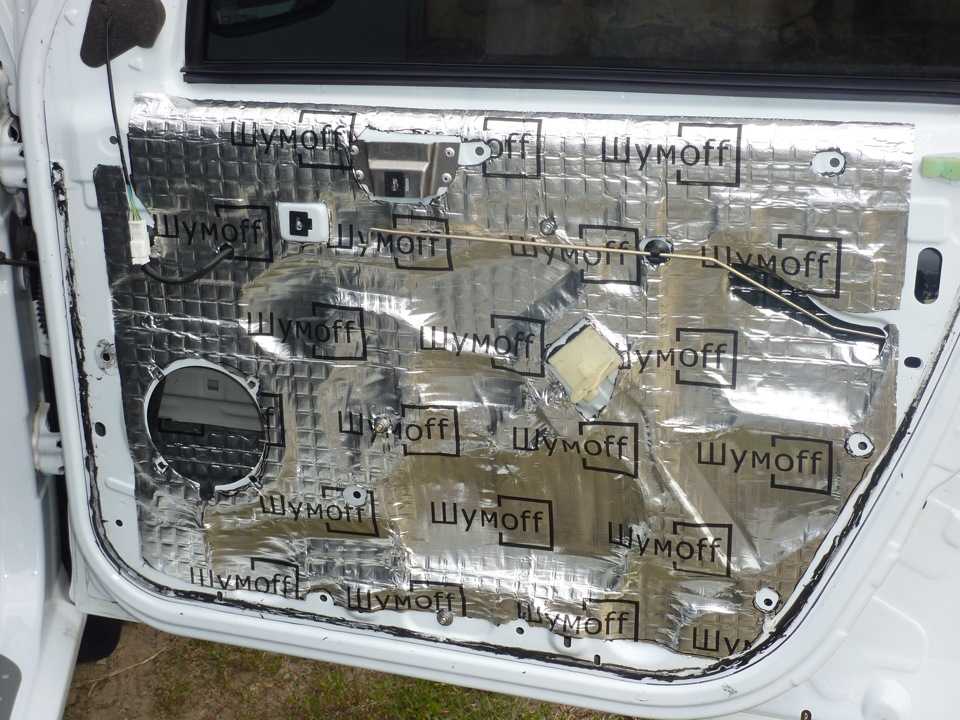

Шумоизоляция передней двери на Рено Логан

Механизм ручки в дверях

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Алгоритм:

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

  1. После демонтажа облицовки вынимается нижняя направляющая стекла.
  2. Отсоединяются 4 лепестка оси промежуточного рычага.
  3. Отключается рычаг с тягами в сборе.
  4. Вынимается держатель внутренней ручки и блокиратор замка.
  5. Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом.

Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.

Как самостоятельно снять обшивку двери на Renault LoganСсылка на основную публикацию

Вам потребуется ключ TORX Т20.

3. Выверните винт крепления обивки на подлокотнике.

4. Отсоедините обивку от панели двери, преодолевая усилие ее пластмассовых пистонов, выведите из отверстия обивки кнопку блокировки замка и снимите обивку с автомобиля.

5. При необходимости снимите с валика стеклоподъемника поролоновое уплотнительное кольцо. ПРИМЕЧАНИЕОбивка двери (вид с обратной стороны) прикреплена к панели двери девятью пластмассовыми пистонами. Поврежденные пистоны замените новыми, вынув их из кронштейнов обивки.

6. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.

  • carfrance.ru
  • zamenarenault.ru
  • infokuzov.ru
  • automend.ru

Подведем итоги

Теперь вы знаете, как снимается обшивка двери. При монтаже все действия совершаем в обратном алгоритме. Поломанные пистоны предварительно заменяем.

Чтобы узнать, как снять обшивку на передней двери на Рено Логан, нужно определить алгоритм действий, а затем провести подготовительные работы. Если планируется замена облицовочного материала, то следует приобрести отрез ткани для обтяжки дверной конструкции. Необходимость ремонта появляется в связи с затиркой обшивки, загрязнениями, разрывом ткани или деформацией кузовной части.

С завода Логан выходит со стандартной внутренней облицовкой, используется дерматин или кожзаменитель. Водитель может провести замену облицовочного полотна на любой другой вариант материала, тем самым преобразив свой салон.
