Какие шаровые опоры лучше на Рено Логан

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно. Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

Правильный подбор элементов шаровой на Логан

На сегодняшний день на рынке представлено огромное разнообразие автомобильных любых запчастей, в том числе и такая деталь, как шаровая опора, как от зарубежных, так и от отечественных производителей. Вы сможете найти шаровые опоры, отвечающие всем вашим требованиям (цена, качество, долговечность, надежность). Однако из-за обилия продукции владельцы «француза» Рено Логан часто теряются при выборе нужной детали, оригинальные запчасти имеют определенный артикул. Специалисты рекомендуют отдавать предпочтение оригинальным элементам от компании Рено, в продаже есть шаровая опора для проведения действительно качественного, надежного ремонта подвески, чтобы добиться максимального срока службы деталей авто. От выбора деталей шарового соединения и проведения грамотного ремонта подвески зависит безопасность и надежность всего автомобиля. Стоимость оригинальных запчастей незначительно отличается от аналогов. Поэтому мы не советуем вам экономить на приобретении оригинальных шаровых опор для Рено Логан.

В интернете можно найти множество печатных и видео инструкций как меняется шаровая опора. Далее мы постараемся рассказать каждый этап этого процесса в отдельности.

Как выявить износ шаровой опоры: коротко о главном

Определяется необходимость в замене шаровой при диагностике ходовой части автомобиля или по косвенным признакам – к примеру окончание выработки ресурса данного детали выявляется в случае:

• Наличия глухого стука во время проезда автомобиля по дорогах с недостаточным качеством покрытия;
• Увеличению вибронагруженности рулевого колеса с учетом отсутствия гидроусилителя в конструкции автомобиля;
• Появлению трудностей во время поворота колеса до упора в какую-либо из сторон;
• Наличию шумов или ударов в районе колес во время движения;
• Неравномерному износу протектора шин при условии правильного настроенного схода-развала;
• Затруднительном передвижении или вилянии колес во время движения автомобиля по ровной траектории на малой скорости.

При наличии одного или нескольких факторов рекомендуется в срочном порядке провести диагностику ходовой части автомобиля. Определить износ можно и в домашних условиях, не прибегая к услугам СТО, однако понадобиться помощь напарника:

Для начала требуется раскачать подвеску автомобиля и на слух определить наличие посторонних звуков в районе переднего моста;
Далее требуется напарнику зажать педаль тормоза, а механику попробовать провернуть передние колеса в стороны – заметный люфт является следствием появления зазора между шаровой и пальцев, что требует срочной замены конструкционного узла;
Затем приподнимаем автомобиль подъемником или домкратом и осматриваем конструкцию снизу. Признаком повреждения шаровой является наличие повреждений на резиновом пыльнике

Также важно осмотреть состояние гранаты и поворотного кулака: если внутрь попала грязь или влага, деталь рекомендуется заменить.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.

Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Коротко о назначении и устройстве конструкции

Сферическая опора представляет собой узел, который фактически служит для соединения поворотного рычага и колесной ступицы. Их взаимное вращение осуществляется именно с ее помощью. Конструкция ШО состоит из двух элементов:

1. Конусообразного пальца, с одной стороны которого резьба, а с другой – сфера.
2. Корпуса с посадочным местом для пальца.

Учитывая повышенные нагрузки, корпус изготовлен из специальной стали с применением процесса анодирования. Для предотвращения попадания влаги и грязи узел комплектуется резиновым кожухом из резины повышенной эластичности. Рычаг подвески крепится к шарниру через резьбовое соединение.

Диагностика опор: ремонтировать или менять?

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся

Как выбрать деталь?

Современный рынок представлен множеством предложений от самых разнообразных производителей. В такой ситуации достичь оптимального соотношения качественного показателя и цены без опытного совета весьма проблематично. А выбирать надо обязательно, какие лучше.

Многих интересует вопрос, какие лучше опоры? Рекомендуем рассмотреть в качестве варианта на покупку оригинальные изделия. Ведь нельзя забывать, что от правильного выбора детали напрямую зависит не только надежность авто Рено Логан, но и безопасность его обладателя. Поэтому торг здесь не уместен. Благо, что ценовая политика на оригинальные опоры весьма лояльна.

Перед самостоятельной заменой опор рекомендуем просмотреть несколько видео — инструкций и задаться чтением серьезных мануалов. Мы также постараемся детально и максимально доходчиво рассмотреть последовательность действий, связанную с непосредственной заменой. Главное определиться, какие лучше опоры.

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

• Появление глухого стука в процессе проезда неровных участков на дороге.
• Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
• Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
• Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
• Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.

3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).

4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.

5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.

6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Как заменить: пошаговое руководство

Процесс замены шаровых опор происходит при подвешенных передних колёсах автомобиля. Удобнее всего эту работу выполнять на подъёмнике в условиях автомастерской.

Существует два основных способа заменить шаровую опору:

• Замена в сборе с рычагом передней подвески,
• Замена только повреждённой шаровой опоры.

В случае если рычаги передней подвески вашего автомобиля не повреждены, а также не требуется замена резиновых втулок и сайлентблоков, и к тому же у вас нет никакого желания переплачивать, вы можете абсолютно спокойно поменять только шаровые опоры. Поэтому дальше рассмотрим именно второй вариант.

1. После того как мы демонтировали переднее колесо с нужной нам стороны, снимаем суппорт.

2. Извлекаем болт крепления шарового пальца в поворотном кулаке.
3. После этого вытаскиваем сам шаровой палец из отверстия поворотного кулака.Здесь проверьте, чтобы при монтаже-демонтаже шаровой опоры сверху на пыльнике присутствовало специальное пластиковое кольцо. Его наличие необходимо, т.к. оно предотвратит протирание пыльника об кулак, а значит, увеличит срок службы самого шарнира.
4. После этого этапа мы получаем доступ к выпрессовыванию шаровой из рычага. Перед самой выпрессовкой стягиваем пыльник и проверяем наличие стопорного кольца. Под корпус шаровой подкладываем чашку-оправу большего диаметра и подпираем её

5. Выпрессовка шаровой опоры. После того, как деталь выбита, необходимо внимательно осмотреть отверстие рычага на предмет трещин, надрывов и деформации. После очистки отверстия от грязи и следов коррозии подготавливаем его к следующему этапу.

6. Запрессовка новой шаровой опоры. Для этого нам нужно будет подобрать головку ключа на 34 или 36. Вставляем шаровую опору в отверстие рычага передней подвески и запрессовываем.

7. Сборка. На этом этапе осуществляем сборку всех узлов в обратном порядке.

Как поменять шаровые опоры на Renault Logan: видео

Хотелось бы обратить ваше внимание ещё вот на что. После замены шаровых убедитесь, загнуты ли усики на стопорной шайбе, которая надеваются на гайку шаровой опоры и загибаются на кулаке

Если этого не сделать, то со временем гайка может открутиться, а это чревато тем, как вы понимаете, что палец шаровой при эксплуатации авто может выскочить. Причём в самый неподходящий момент. За этим надо поглядывать.

Снятие рычага

Процесс:

1. Вывешиваются передние колеса. Если будет поднять только одно колесо, то стабилизатор устойчивости автомобиля будет мешать проведению работ (о замене втулки стабилизатора здесь). Рычаги, расположенные справа и слева, снимаются одинаково.

2. Снимаются колеса.

3. Ключом на «18» отворачивается гайка, которой опора крепится к ступице. При этом гайка должна упереться в шарнир привода колес.
4. При помощи регулируемого упора палец выпрессовывается из гнезда. Для этого при помощи опорного рычага надо отжать опору вниз, нанося удары молотком по поворотному кулаку.

5. По мере выхода пальца из проушины надо и далее продолжать откручивать гайку.

6. Палец опоры выводится из поворотного кулака.
7. Ключом на «21» откручивается гайка, которой крепится рычаг к стойке. Болт следует удерживать при этом головкой того же размера. После откручивания гайки болт выбивается из гнезда.
8. Таким же способом откручивается и вторая гайка крепления рычага.

9. Рычаг подвески демонтируется с автомобиля.

Замена шаровой опоры

Так как производитель отдельно не делает запасные части к опоре и рычагу, то рекомендуется их разобрать и поменять на аналогичные детали, которые можно подобрать с других автомобилей. Также можно рычаг и опору заменить полностью на новые.

Руководство по высверливанию

1. Высверливаются заклепки, которые держат опору на рычаге.
2. После высверливания заклепки следует выбить из гнезда и снять опору.
3. Устанавливается новая опора на рычаг и закрепляется болтами.

4. Узел устанавливается на автомобиль в обратной снятию последовательности.

Чтобы эти детали прослужили на протяжении длительного периода времени, рекомендуется аккуратно ездить по неровной дороге.

Замена детали на второй генерации Рено Логан: пошаговая инструкция

Для установки новой шаровой на Логане потребуется не больше часа времени на каждую сторону подвески, а также наличие торцевого и гаечных ключей, деревянный молоток и зубило, крестовая и шлицевая отвертки, а также домкрат. Процедура замены выполняется по следующему алгоритму:

1. Сначала паркуем технику на ровной поверхности и обеспечиваем безопасность для дальнейшего ремонта – во время выбивания шаровой автомобиль может соскочить с домкрата. Поэтому под задние колеса подкладываем противооткатные упоры, а в салоне включаем стояночный тормозной и любую передачу с помощью селектора;
2. Теперь поддомкрачиваем переднюю сторону автомобиля, предварительно подложив под домкрат деревянную дощечку. Также в случае использования слабого устройства можно подложить трубу под лонжероны двигателя, чтобы снизить опорную нагрузку на автомобиль;
3. Далее демонтируем колесо и откручиваем фиксаторы соединительной тяги, которую после также извлекаем;
4. Затем откручиваем палец шаровой опоры и достаем палец из поворотного кулака, что обеспечит доступ к рычагу подвески. Рычаг требуется утопить вниз до упора, предварительно открутив фиксирующие элементы. В случае затруднения демонтажа крепления рычага можно обработать жидкостью WD-40 или подобного формата, после чего оставить узел конструкции откисать на пол часа и повторить процедуру;
5. Снимаем защитный кожух и демонтируем 2 гайки по периметру, после чего выкручиваем и достаем болт, удерживающий стойку стабилизатора. Теперь откручиваем винты сайлентблоков и вытаскиваем движением на себя нижний рычаг подвески – для этого может потребоваться молот и зубило, чтобы выбить шаровую и расклинить поворотный кулак;
6. Теперь извлекаем выбитую шаровую опоры и монтируем новую, предварительно заменив фиксирующее кольцо и гофрированный кожух, также при необходимости меняем сайлентблоки на новые;
7. Установка и сборка конструкции производится по данной инструкции в обратной последовательности. Аналогичная процедура предстоит и со второй частью транспортного средства.

Замена шаровой опоры не является сложной процедурой, однако требует полного соблюдения инструкции установки, в противном случае во время ремонта возникнет масса трудностей. Также после замены деталей на автомобиле необходимо пройти тестовую обкатку – в течение первых 100-200 км пробега не рекомендуется эксплуатировать технику в агрессивном стиле, чтобы выявить совместимость новой детали и функционирование подвески в общем.

Назначение и конструкция шаровых опор Рено Логан

Как видно из самого названия, шаровая опора обеспечивает управляемому колесу точку опоры и возможность его поворота в горизонтальной плоскости. Поскольку передняя подвеска Рено Логан, как и у большинства современных автомобилей, независимая, рычаги подвески посредством шаровых опор и поворотных кулаков соединены с передними колёсными ступицами (рисунок ниже).

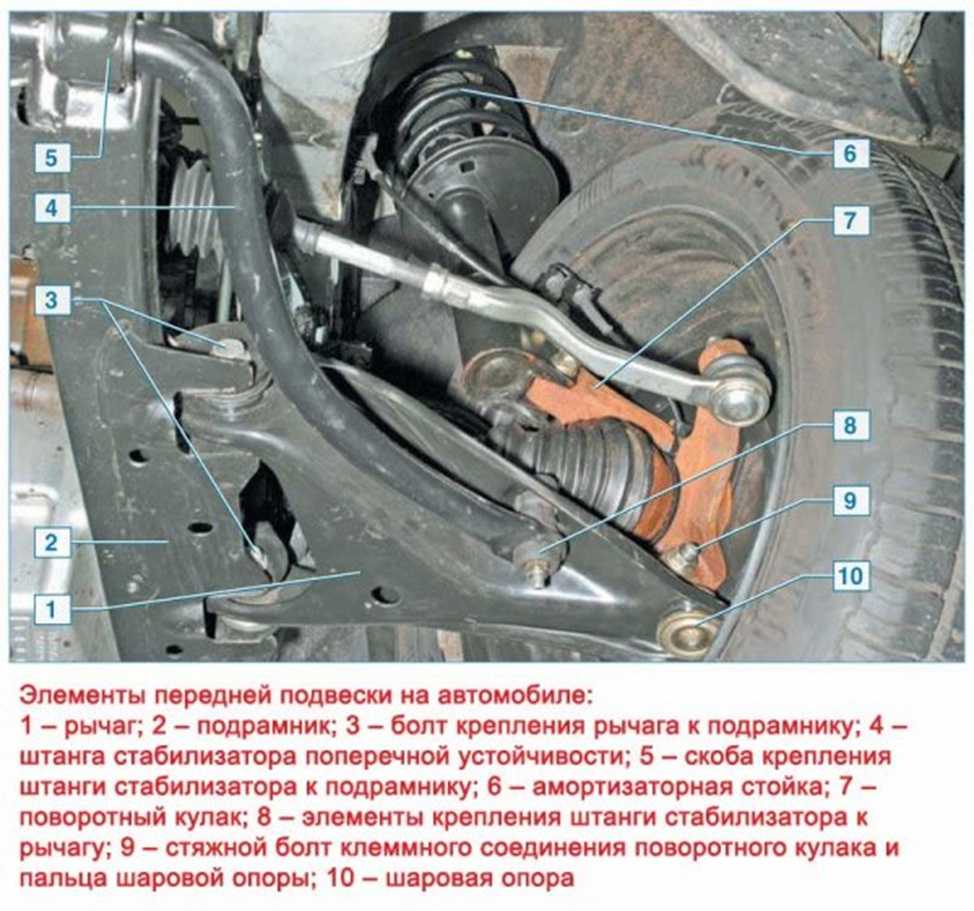

Соединение рычага передней подвески и поворотного кулака Рено Логан

Шаровая опора — это по сути шарнир, который состоит из 4 основных компонентов:

• Цельнокованый корпус.
• Шаровой палец, выполненный из специальной марки стали. Это позволяет добиться максимальной прочности изделия.
• Вкладыш шарового пальца, изготовленный из специального полимерного материала, уменьшающего трение и износ соприкасающихся поверхностей шарнира.
• Защитный кожух (пыльник), выполненный из специальной эластичной и устойчивой к температурным перепадам резины.

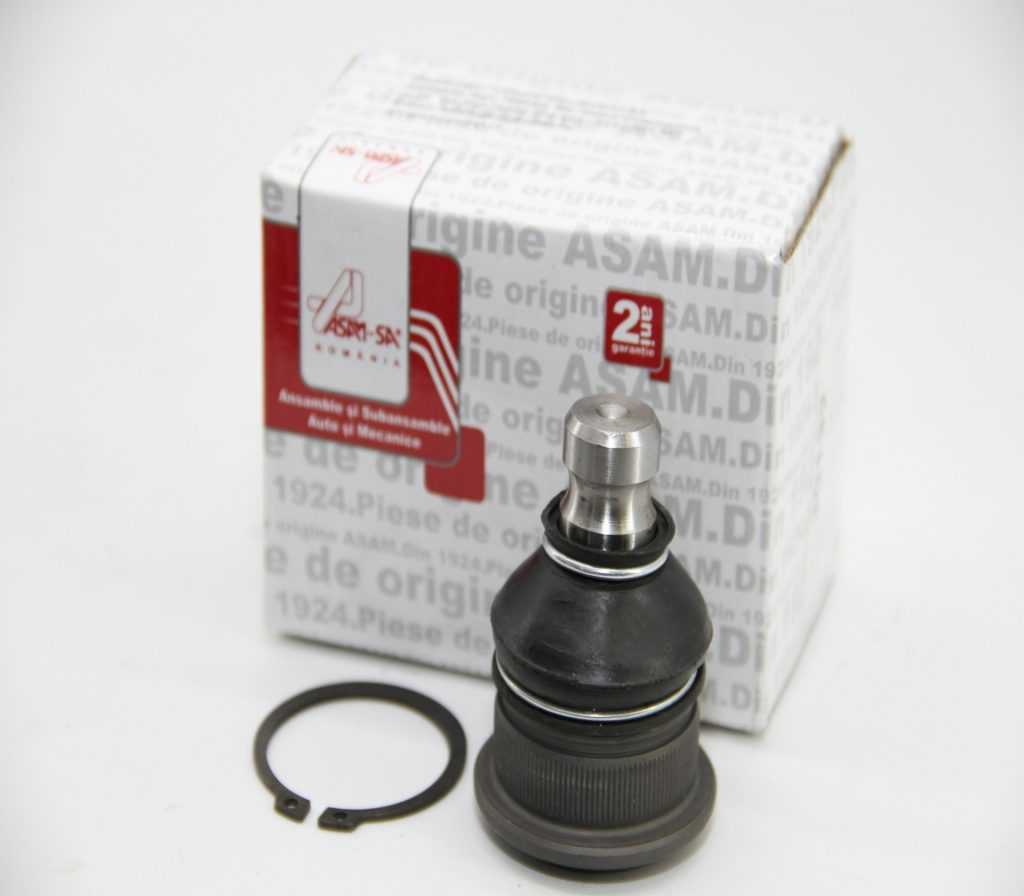

Так выглядит шаровая опора Рено Логан в сборе

В собранном виде шаровая опора запрессована в отверстии рычага подвески и дополнительно зафиксирована стопорным кольцом. Палец фиксируется в поворотном кулаке.

Крепление шаровой опоры Рено Логан в поворотном кулаке

Необходимые инструменты

Замена шаровой опоры на «французе» Рено Логан непосредственно своими руками непременно вам понадобятся такие инструменты, как:

• Подъемники. В такого рода ремонтных работах эффективно можно использовать как всем привычный домкрат, так и двухстоечный;
• Комплекс рожковых и, конечно же, накидных ключей (диаметром от 8-32мм). Данные инструменты нужны для того, чтобы разобрать узел и другое небольшие нюансы;
• Набор специальных торцевых головок с жёстким воротком и обычной трещоткой (такой набор необходим для осуществления демонтажа болтов ремонтируемого узла);
• Обычный молоток или так называемая малая кувалда (необходим для разъединения элементов шарового соединения);
• Щетка для работы по металлу и проникающая спецсмазка WD-40 (данные инструменты необходимы, чтобы осуществить зачистку резьбы болтов);
• Комплекс отверток со шлицем Torx (также могут понадобиться отвертки плоской и соответственно фигурной формы);
• Тонкое зубило плюс веретено. Данные инструменты понадобятся для выбивания болтов;
• При перепрессовке новых элементов не обойтись без нескольких оправок;
• Любой инструмент для разрушения и последующего монтажа новых стопорных колец.

Все перечисленные выше инструменты помогут вам легко и без лишних временных затрат выполнить замену данных деталей на Renault Logan своими руками.

Инструкция по замене шаровой на модели Логан:

1. Перво-наперво установите авто на штатный имеющийся домкрат, после этого снимите только передние колеса;
2. На начальном этапе работ вам понадобится щетка по металлу для очистки резьбы, а также проникающая спецсмазка под номером WD-40 для обработки резьб;
3. Теперь открутите с помощью инструмента нижний болт шаровой по направлению к поворотному кулаку (обязательно для этого используйте торцевые головки), после чего при помощи пробоя и возможно молотка вытащите единственный болт из отверстия;
4. Рекомендуется для более легкого освобождения болта шаровой опоры можете забить небольшое зубило в разрез непосредственно поворотного кулака;
5. Несколько раз ударьте молотком по рычагу, чтобы отделить соединение;
6. Снимите пару болтов переднего рычага автомобильного подрамника и демонтируйте узел;
7. Для демонтажа отработанного элемента установите оправку подходящей формы под нижнюю так называемую чашку детали и несколько раз ударьте малой кувалдой по цилиндрическому стержню шарнира;
8. После этих манипуляций становите подходящую оправку с противоположной стороны рычага, плюс нанесите несколько несильных ударов молотком, чтобы запрессовать новый шарнир и проведите монтаж нового стопорного элемента;
9. Итак, дело подходит к концу. Установите рычаг непосредственно на подрамники, вставьте болты и отрегулируйте как надо положение рычага так, чтобы он располагался в одной плоскости автомобильным с подрамником Renault Logan. Добившись такого положения рычага, зажмите болты;
10. Последующая сборка проводится в обратной порядковой последовательности.
