Блок предохранителей Рено Логан

Профилактические мероприятия

Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

  1. Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
  2. Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
  3. В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.

Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан. Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.

Почему перестал работать прикуриватель?

Есть несколько распространенных неисправностей. Среди основных причин, из-за которых может потребоваться ремонт прикуривателя модели Рено Логан, числятся следующие.

  1. Сгоревший предохранитель. Нужно заменить перегоревший элемент. Предохранитель расположен в монтажном блоке.
  2. Обрыв проводки прикуривателя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, может произойти короткое замыкание. Из-за этого срабатывает предохранитель, выгорают провода и по самой цепи возникает разрыв. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
  3. Выгорание спирали. Из-за большого возраста или частого использования под нагрузкой спираль перегорает. Отремонтировать ее непросто – требуется замена на исправный элемент, а также новый предохранитель.
  4. Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии. Если прикуриватель модели Логан перестал работать, то необходимо вытащить металлический патрон, а затем осмотреть его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры нужно снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания цепи и срабатывания предохранителя прикуривателя.
  5. Перегоревшая лампочка подсветки. Вокруг гнезда прикуривателя находится специальная окантовка с лампой, облегчающая поиск в темное время суток. Она также способна перегореть. При возникновении такой неисправности необходимо поменять элемент новым.

Где находятся предохранители на Рено Логан: быстрый ремонт и обслуживания автомобиля

Почти на всех комплектация автомобиля расположения блоков с предохранителями идентично – чтобы заменить неисправные элементы электропроводки необходимо:

  • Отключить все клеммы от аккумуляторной батареи;
  • Далее рядом с аккумулятором по левую сторону от двигателя найти небольшой пластиковый блок с защелками – там находится блок с предохранителями. С помощью шлицевой отвертки или любого другого плоского предмета необходимо аккуратно отщелкнуть пластиковые защелки и снять крышку;

Обратите внимание! Старайтесь не деформировать защелки блока – в противном случае данный конструкционный узел перестанет быть герметичным, что приведет к возможности попадания влаги к ячейкам. Повышенная может стать причиной коррозии посадочных ячеек в блоке предохранителей

Затем находим неисправный элемент и демонтируем предохранитель с помощью обычного пинцета или специального съемника. Устанавливаем новую деталь на место, подключаем АКБ и проводим диагностику всей электросистемы транспортного средства.

Важно знать! Если сразу после замены предохранителя перегорает и новая деталь, то необходимо полностью осмотреть электрооборудования автомобиля на предмет неисправностей. Постоянное перегорание одного предохранителя является следствием нестабильной работы электрооборудования, перепадов напряжения или слабого контакта тока в магистральной электроцепи

Пренебрежение данной ситуацией негативно сказывается на эксплуатационном ресурсе двигателя и может стать причиной дорогостоящего ремонта в ближайшем времени.

Также строго не рекомендуется при постоянном перегорании предохранителя устанавливать деталь с большей пропускной мощностью. Подобная доработка приведет к короткому замыканию проводки или перегоранию электрооборудования транспортного средства.

Рено сандеро 1

Блок в салоне

F01 (20A) Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A) Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A) Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A) Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A) Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A) Лампы головного света правой блок-фары (ближний свет)
F11 (10A) Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A) Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A) Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A) ЭБУ АБС
F17 (15A) Сигнал
F18 (10A) Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A) Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A) Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A) Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A) Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A) Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A) Силовая цепь центрального замка
F31 (15A) Цепь обмотки реле К8 противотуманных фар
F32 (30A) Силовая цепь реле обогрева заднего стекла
F36 (30A) Силовая цепь реле К1 вентилятора отопителя
F37 (5A) Цепи электроприводов наружных зеркал заднего вида
F38 (10A) Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A) Цепь обмотки реле К1 вентилятора отопителя

Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.

Блок под капотом

F01 (60A) Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A) Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A) Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A) Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A) Не используется
F06 (60A) Цепь электропитания блока предохранителей в салоне
F07 (40A) Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A) Цепи ЭБУ АБС

Назначение реле

  • К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
  • К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
  • КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
  • К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
  • К5 — реле топливного насоса и катушки зажигания.
  • К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
  • К7 — реле насоса омывателя фар.
  • К8 — реле противотуманных фар. См. информацию про F31.

Основной блок «Рено-Логан» второго поколения

Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.

Схема основного БП:

Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:

Второй столбик таблицы показывает на какие токи рассчитаны ПП.

Реле в монтажном БП отвечают за:

  1. левый элемент обогрева лобового стекла;
  2. правый элемент обогрева лобового стекла;
  3. топливный насос;
  4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
  5. электронный блок управления двигателем.

Процесс снятия и замены БП

Бывает такое, что предохранители один за другим выходят из строя: такая проблема также знакома некоторым владельцам модели Логан. Если с потребителями энергии все в порядке, а проводка не требует ремонта, то, по всей вероятности, подошло время замены непосредственно БП. Далее мы расскажем вам, как правильно произвести его замену.

В салоне авто

  1. Для начала выключите зажигание, откройте капот машины и отключите аккумуляторную батарею.
  2. Теперь найдите, где установлен ваш БП и снимите декоративную пластмассовую крышку. Снимите все компоненты, сложив их в одном месте.
  3. При помощи отвертки с крестовым наконечником открутите несколько шурупов: в зависимости от комплектации их может быть 2 или 3.
  4. Открутив винты крепления БП, будьте готовы к тому, что он провалится внутрь отсека, к педалям.
  5. Здесь вам предстоит выполнить нелегкую задачу, требующую ответственного и внимательного подхода. Отключите каждый провод цепь, подходящий к БП. Сделайте это так, чтобы вы без проблем смогли подключить новый БП: можно промаркировать каждый провод, чтобы было легче.
  6. Сделав это, возьмите новый БП и поставьте его на место установки. Правильно подключите все провода, чтобы не возникла путаница. Если вы перепутаете что-то, то потому могут возникнуть проблемы с подключением устройств. Сделав это, вставьте блок на место установки и накрутите шурупы.
  7. Вставьте все элементы БП, подключите аккумуляторную батарею и проверьте работоспособность устройства. Если все действия выполнены верно, то в будущем проблем с эксплуатацией быть не должно.

БП в подкапотном пространстве

Здесь процесс снятия и смены мало чем отличается от того, что описан выше. Разница только в месте установки и в нескольких нюансах, которые мы опишем ниже.

  1. Откройте капот авто и выключите зажигание.
  2. Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею. Сбросьте с нее обе клеммы, поскольку аккумулятор все равно придется снять для большего удобства.
  3. При помощи отвертки с крестообразным лезвием открутите три шурупа, на которых крепится сама коробка.
  4. Открутив винты, произведите демонтаж БП. Как и в случае с салонным блоком, промаркируйте все провода, подключенные к нему, чтобы впоследствии не перепутать. Отключите реле, подключенные к устройству, а после этого поочередно отсоедините все провода.
  5. Демонтируйте коробку.
  6. Возьмите новый БП и установите на место старого, предварительно подключив все провода.
  7. Установите реле на свои места, после чего поставьте на место аккумуляторную батарею.
  8. Подключите АКБ и включите зажигание, чтобы проверить работоспособность установленного БП.

На этом процесс смены устройств можно считать завершенным.

Как работает прикуриватель?

Электрическая схема подачи питания на прикуриватель Рено Логан достаточна примитивна и проста. Мощность подаётся на прикуриватель через предохранитель, который находится в монтажном блоке в салоне автомобиля.

Об эксперте:

Эксперт по автомобилям Renault Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Возможные причины поломки

Когда возникают неисправности, связанные с прикуривателем, в первую очередь стоит обращать внимание именно на предохранитель под номером F38 на 10 ампер

Схема блока-предохранителей

  1. Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс. Во время работы устройство потребляет ток больше чем 10 ампер, от чего и происходит перегорание предохранителя.
  2. Вторая причина кроется в несоответствии размеров штекера, подключаемого устройство и самого гнезда. Так как площадь соприкосновения контактов гораздо меньше от требуемого, слабые элементы перегреваются и просто отпадают вызывая короткое замыкание. (Если произойдет подобная поломка, придется менять прикуриватель).Оплавился прикуриватель, его только под замену теперь

Как вы могли убедиться, причина неисправности прикуривателя чаще всего бывает вышедший из строя предохранитель. И для того, чтобы продолжить работу с прикуривателем, необходимо просто заменить этот плавкий элемент электрической цепи.

Меры предосторожности по работе с предохранителем

Внимательнее читайте инструкцию в подключаемым прибором

Особенно это касается автомобильных инверторов на 220 В.
Обращайте внимание на штекер подключаемого устройство, оно должно плотно сидеть в гнезде.
Провод, который подключён к прикуривателю, не должен быть натянут.
Приобретаемые приборы, должны соответствовать всем требованиям вашей электрической сети автомобиля.
Не оставляйте без присмотра все устройства которые подключены к устройству при включённом зажигании.. И самое главное правило – это держать всегда в запасе комплект плавких предохранителей, потому как именно от них зависит стабильная работа всех элементов в электрической цепи

И самое главное правило – это держать всегда в запасе комплект плавких предохранителей, потому как именно от них зависит стабильная работа всех элементов в электрической цепи.

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:

  • тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
  • приобретать исключительно качественные предохранители и реле;
  • правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
  • питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
  • настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Предохранители Рено Логан: схема, замена и блок предохранителей

Схема предохранителей Рено Логан

Схема подачи питания на прикуриватель Рено Логан проста. Действующий источник питания подает напряжение на предохранитель мощностью 10А, расположенный в монтажном блоке Рено Логан. Монтажный блок находится в салоне, над рычагом открытия капота. Непосредственно от монтажного блока провода направляются к гнезду на консоли.

При возникновении неполадок первым делом необходимо проверить соответствующий предохранитель. Маркируется он красным цветом и символами «F38». Нужно помнить, что отдельного обозначения на крышке монтажного блока прикуриватель не имеет. Он работает от сети магнитолы, поэтому ориентироваться необходимо именно на её обозначение там.

Наиболее частая причина перегорания блока предохранителей Рено Логан – подсоединение потребляющих слишком много тока приборов. Если устройство в определенный момент своей работы потребляет ток более 10 ампер, то перегорание гарантировано.

Среди подобных устройств лидер по причинам поломок – электрический насос. Для нормальной работы придется накачивать колеса без музыки. Ведь магнитола и насос работают в одной сети.

Прежде чем присоединять шланг к ниппелю, нужно дать компрессору поработать на холостом ходу.

Еще одна распространенная причина проблем Рено Логан – несоответствие размеров штекера устройства и гнезда. Недостаточный контакт клемм и штекера приводит к нагреванию первых. Достигая определённой температуры, клеммы оплавляются и вызывают короткое замыкание. Такое развитие событий заменой не обойдется. Придется менять и сам блок Рено Логан.

Расположение F38 в монтажном блоке Рено Логан 1.4:

Возможности профилактики

Если не хочется постоянно закупаться тоннами предохранителей, то можно применять специальную схему для борьбы с их высокой смертностью.

Первый и самый распространенный способ – замена на более мощный. Мастера самостоятельного обслуживания автомобилей рекомендуют устанавливать устройство на 15 ампер. Проблем не наблюдалось, а вот вероятность его сгорания в несколько раз ниже.

Во-вторых, важно внимательно выбирать устройства. На упаковке всяческих видеорегистраторов, пылесосов для салона и прочих компрессоров четко обозначена электрическая мощность

Хорошо, если у таких устройств имеется собственный предохранитель. Поэтому во избежание очередного перегорания нужно внимательно ознакомиться с характеристиками устройства, прежде чем подключать его к электросети авто.

Прочитать инструкцию проще, чем в очередной раз выколупывать предохранитель.

Третье – необходимо правильно подключать штекер. Из-за несоответствия стандартов штекера устройства и гнезда (хоть их и всего два) могут возникать упомянутые выше проблемы. Для этого достаточно подключать штекер правильно – контакты должны располагаться в горизонтальном положении, а не вертикальном. То есть по бокам, а не сверху и снизу. Это позволит избежать оплавления клемм.

Если беда все же приключилась и деталь безнадежно испорчена, то ее придется менять. Производится процедура предельно просто, в Рено Логан 1.4 его можно достать, поддев плоской отвёрткой.

Меры предосторожности и безопасности

Система плавких предохранителей предназначена для предотвращения пожара, причиной которого стала электросеть автомобиля. Но даже при этом никто не застрахован от несчастного случая. Причиной пожаров в машине часто становится прикуриватель, а точнее – халатное к нему отношение.

Для предотвращения аварийных ситуаций нужно:

  • Внимательно читать инструкции к подключаемым приборам. Особо опасными могут быть преобразователи на 220 В.
  • Внимательно следить за качеством приобретаемых приборов. Мини-телевизоры, ионизаторы воздуха в салоне, зарядные устройства потребляют заведомо меньше тока, но только если они отвечают стандартам качества.
  • Правильно подбирать штекер, он должен плотно сидеть в гнезде и не выскакивать даже при сильной тряске.
  • Провод, подающий питание на устройство, не должен быть натянут, тогда он не сможет выдернуть штекер.
  • Нельзя оставлять без присмотра включенные устройства, особенно если прикуриватель не обесточивается при изъятии ключа зажигания.

Предохранители, реле, их расположение и назначение

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.

Предохранители можно извлечь и проверить визуально.

Если вам не удается извлечь предохранитель руками, вы можете использовать специальный пинцет. Перегоревший предохранитель легко идентифицировать по поврежденному элементу .

Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал.

Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов.

Предупреждение! Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.

Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит.

Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин.

Коррозия предохранителя и выводов блока предохранителей может стать причиной повреждения контактов предохранителя.

В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом или наждачной бумаги, затем распылите на выводы предохранителя средство для очистки электрических контактов.

Предохранители, их номера и назначения расположенные в салоне

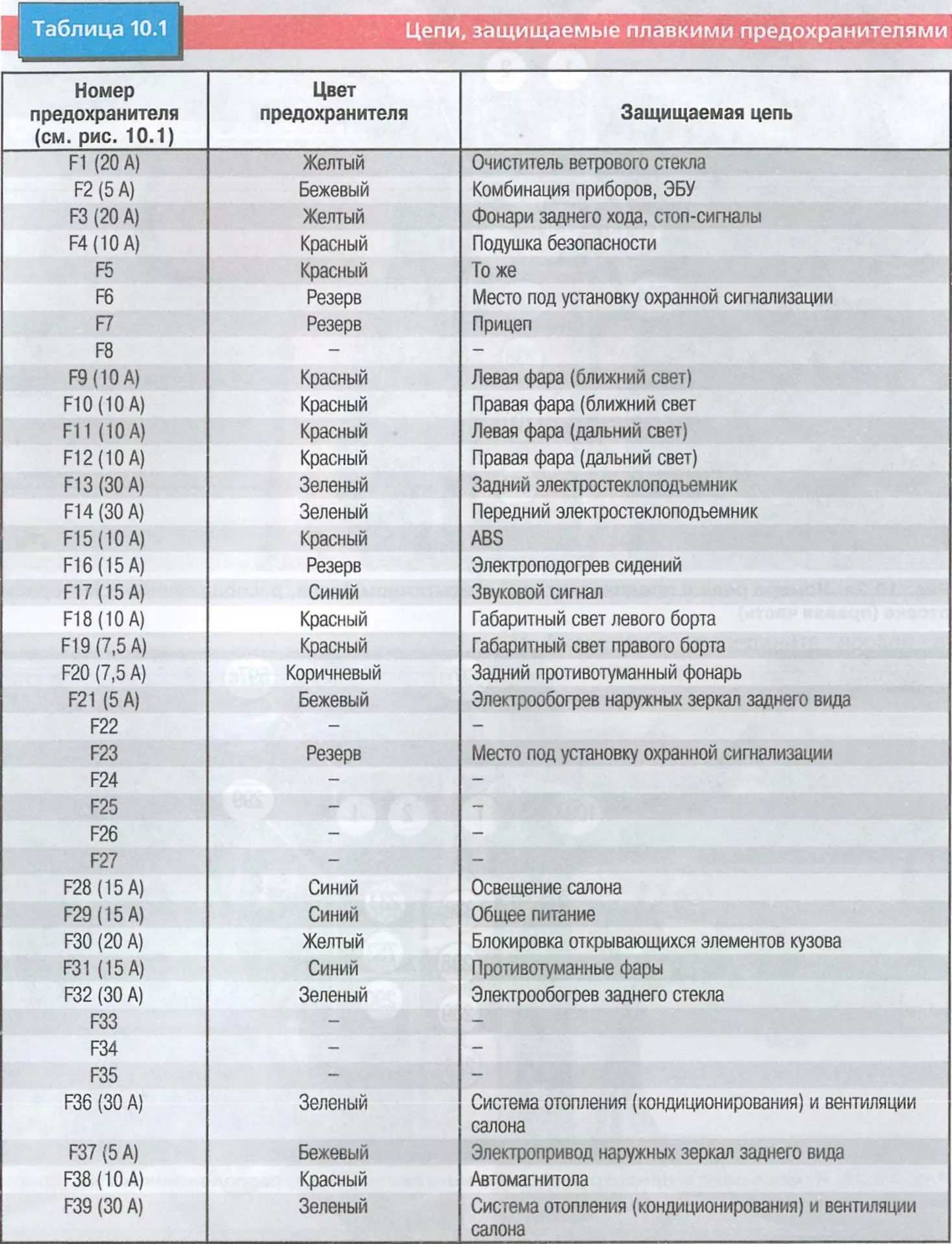

Таблица: Цепи, защищаемые плавкими предохранителямиБольшинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)
10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

Ремонтировать устройство своими руками несложно. Для этого потребуется обзавестись необходимыми инструментами:Видео инструкция по замене лампы подсветки прикуривателя

  • защитные перчатки;
  • мультитестер для диагностики обрыва проводов;
  • паяльник и припой для ликвидации обрыва;
  • минусовая отвертка;
  • запасные части.

На видео о том, как снять прикуриватель. Инструкция поможет досконально разобраться в процессе и самостоятельно поменять прибор.

Снятие и установка патрона прикуривателя

На рынке продается много разных вариантов запасных частей. Стоимость прикуривателя начинается с отметки 400 рублей и заканчивается суммой 1200 рублей. Основным фактором при выборе станет цена товара. Дешевые китайские аналоги сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя при срабатывании предохранителя. Особенно, при подключении разветвителя, позволяющего использовать несколько приборов одновременно.

При покупке надо выбирать оригинальные детали, в том числе и предохранитель

Дополнительно надо обратить внимание на упаковку – она должна быть аккуратной, а внутри находиться сертификат соответствия стандартам

Замена блока предохранителей

Возможно, вам пригодится информация о том, как заменить весь блок целиком. Это бывает целесообразно в тех случаях, когда ПП начинают сгорать один за другим. В процессе замены нет ничего сложного. Для начала заглушите автомобиль и отключите обе клеммы аккумулятора. Далее, открутите болты крепления и выньте деталь из моторного отсека.

Совет! Прежде чем демонтировать узел, промаркируйте провода, которые были к нему подключены, во избежание путаницы.

Теперь остается только поставить новый узел, подключить к нему провода и прикрутить его на место. Замена БП «Рено-Логан» окончена. Если у вас остались вопросы по замене предохранителей на «Рено-Логан», посмотрите данное видео:

https://youtube.com/watch?v=78_r3okgxCQ

Возможности профилактики

Чтобы постоянно не закупать большое количество предохранителей, нужно применять профилактические меры.

  1. Самый распространенный способ избежать частого выхода из строя предохранителей, замена на более мощный элемент. Специалисты рекомендуют устанавливать устройство не менее, чем на 15 ампер. В этом случае вероятность возникновения проблем и сгорания предохранителей снижается в разы.
  2. Во-вторых, нужно внимательно выбирать устройства, поскольку на упаковке видеорегистраторов, автомагнитол и иных изделий, используемых в авто, обозначена электрическая мощность. Во избежание перегорания предохранителей, нужно внимательно ознакомиться с их техническими характеристиками и только потом подключать к электросети автомобиля.
  3. Третье условие – рекомендуется правильно подключать штекер. Так как из-за несоответствия стандартов штекера и гнезда устройства могут возникать определенные проблемы. Штекер подключен правильно, если контакты расположены в горизонтальном положении, т.е. по бокам (не снизу и не сверху!). Такое расположение позволит избежать прогорания и оплавления клемм.

Но если проблема все-таки возникла и элемент перегорел, то его придется менять на новый. Эта процедура проводится предельно просто, в Renault Logan его можно достать, поддев тонкой плоской отверткой.

Предохранители и реле в салоне

Основной блок

F1 резерв
F2 резерв
F3 10А прикуриватель
F4 10А задняя розетка
F5 10А розетка в багажном отделении
F6 10А аудиосистема
F7 5А электрообогрев наружных зеркал
F8 10А стеклоомыватель, сигнализатор незакрытых дверей
F9 30А автоматический стояночный тормоз
F10 10А щиток приборной панели
F11 25А электропривод сиденья, подрулевые переключатели
F12 20А электроподогрев сиденья пассажира
F13 резерв
F14 25А электро стеклоподъемник двери переднего пассажира
F15 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F16 25А электро стеклоподъемник правой задней двери
F17 25А электро стеклоподъемник левой задней двери
F18 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F19 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F20 5А блок управления климатической установкой
F21 3А лампы подсветки зеркал в солнцезащитных козырьках
F22 3А плафоны освещения салона, датчик дождя и освещенности
F23 20А разъем прицепа
F24 15А ЦЭКБС
F25 3А внутреннее зеркало заднего вида
F26 10А система навигации, CD-чейнджер, аудиосистема
F27 20А аудиосистема, блок управления стояночным тормозом
F28 резерв
F29 резерв
F30 15А ЦЭКБС, указатели поворота
F31 10А ЦЭКБС
F32 30А электро стеклоподъёмник двери водителя
F33 25А ЦЭКБС, центральный замок
F34 30А  ЭБУ мультиплексной сети двери пассажира
F35 15А часы, указатель температуры наружного воздуха, дисплей телефона
F36 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F37 10А сигналы торможения, блок управления электрооборудованием
F38 30А автоматический стояночный тормоз
F39 30А ЭБУ складной крыши
F40 40А электровентилятор климатической установки
F41 25А электропривод люка
F42 40А обогрев заднего стекла
  • RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
  • RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
  • RC 40C — реле обогрева заднего стекла
  • RD 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.

Рейтинг
( Пока оценок нет )
Editor/ автор статьи
Понравилась статья? Поделиться с друзьями:
Рено Логан - Renault Logan лучшая машина
Добавить комментарий
