Антиблокировочная система (ABS, АБС) Рено Логан

150 Просмотров 25.Фев.2020

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

  1. Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
  2. Подключить осциллограф или осциллоскоп к пинам датчика.
  3. Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
  4. Зафиксировать кривую колебаний сигнала.
  5. Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

  • идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
  • равномерность кривой, без заметных боковых отклонений;
  • стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Если обнаружена неисправность

Если проведенная самодиагностика АБС точно определила неисправную часть системы, со стороны водителя потребуется принять решение – менять поврежденный элемент на новый или же отремонтировать старый. Стоит сразу оговориться, что даже проведенная проверка ABS, если она выполнялась человеком впервые без должного опыта и соответствующего оборудования, вовсе не означает, что вердикт «неисправность» окончательный.

Так, если система говорит о том, что неисправен один из датчиков на колесе, не следует торопиться его менять, предварительно следует проверить все контакты и ведущие к нему провода – проблема часто заключается в этих элементах. Если же диагностика антиблокировочной системы говорит о том, что неисправен ее центральный блок, он подлежит либо ремонту специалистами, либо замене, если восстановление невозможно. Если же программа диагностики ABS указывает на датчики, а все контакты в порядке, неисправное устройство вполне можно заменить на новое самостоятельно.

Как у же говорил более ранних записях БЖ — в системе ABS что то испортилось. Все выходные мы просидели втроем в гараже ( xxxl0990 , я и миникорч).

Были проверены все датчики. Сопротивление они показывали практически одинаковое. Прозвонили все провода — обрывов нет.

А теперь самое интересное. Последний датчик, который мы просматривали было заднее колесо со стороны пассажира. Первое что бросило в голову — датчик был весь в грязи и защелка была отщелкнута. Проверив датчик и прозвонив всю проводку собрал фишки воедино и о чудо! Ошибка неисправности ABS — пропала. Замотав все изолентой, чтобы не расщелкнулись.

Поехали тестировать свою работу. Первое экстренное торможение и все нормально. Второе экстренное торможение — и блин! Датчик снова загорелся! Подразумеваем, что плохой контакт в фишке.

Как решить проблему? Тупо срезать и припаяться?

_____________________________________________P.S. спасибо Barrracuda за его запись БЖ. Когда смотрел прям вспомнил что читал это раннее.Кстати на будущее вот нашел классный ролик как проверить датчик ABS

АБС на Рено Меган 2

19.12.2016
ТОРМОЗНАЯ СИСТЕМА

Автомобиль Рено Меган 2 оборудован антиблокировочной системой тормозов АБС (Anti-lock Brake System — ABS), предназначенной для предотвращения блокировки колес при резком нажатии педали тормоза и торможении на скользком покрытии.

В систему входят датчики скорости вращения колес, выключатель сигнала торможения, гидроблок, объединенный с электронным блоком управления АБС и контрольная лампа неисправности АБС.

На автомобиле Рено Меган 2 применена четырехканальная антиблокировочная система: по одному каналу на каждое колесо. Исполнительный элемент антиблокировочной системы – гидроблок – установлен в моторном отсеке справа (по ходу движения автомобиля).

Гидроблок – это сложный узел, в который встроен гидронасос и электромагнитные клапаны. Работой гидроблока управляет электронный блок управления, объединенный  с ним в целостный узел. Блок управления также контролирует исправность всех элементов системы АБС. На поворотных кулаках передних колес и на ступицах задних колес установлены индуктивные датчики скорости вращения колес. Задающие кольца датчиков скорости вращения передних колес выполнены на внешних шарнирах приводов, задних – на ступицах колес. Импульсные сигналы с датчиков поступают в блок управления. При начале блокировке колес гидроблок, по команде блока управления, ограничивает давление в гидроприводе, снижая тормозные усилия.

В зависимости от комплектации автомобиля Рено Меган 2 гидроблок АБС может выполнять функцию исполнительного механизма антипробуксовочной системы (ASR) и системы курсовой устойчивости (ESP).

Систему стабилизации курсовой устойчивости (ESP) можно отключить выключателем на панели приборов. Система автоматически повторно включается при включении зажигания или при скорости выше 50 км/ч.

При обнаружении неисправности электронный блок управления информирует водителя с помощью контрольной лампы на щитке приборов.

Неисправность АБС может быть вызвана отказом датчиков скорости вращения колес, повреждением электропроводки или неисправностью самого гидравлического блока клапанов.

При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается, что особенно опасно на скользком покрытии. Определить причину неисправности можно по специальным кодам, записанным в памяти блока управления. Считать эти коды можно при помощи диагностического оборудования. При отсоединении аккумуляторной батареи коды неисправностей из памяти блока управления не удаляются.

Другие способы тестирования антиблокировочной системы

Если проверка колесных датчиков тестером не выявила их неисправностей, но у автовладельца остаются сомнения в адекватности работы АБС, или в процессе эксплуатации авто периодически загорается контрольная лампа, можно проверить АБС по-другому. К примеру, при помощи осциллографа. Он позволяет точно измерить уровень сопротивления, а также амплитуду, мгновенно и точно выявив возможные неисправности датчика. К сожалению, это крайне сложное и дорогостоящее оборудование, поэтому используется оно в специализированных сервисных центрах.

Помочь в определении проблемы, если они имеются, может и бортовая система самодиагностики, активирующаяся каждый раз в момент запуска двигателя. При обнаружении ошибок система выводит на монитор бортового компьютера набор букв и цифр, расшифровку которых можно найти либо в инструкции к автомобилю, либо в интернете. Если простейшие мероприятия по диагностике АБС не привели к желаемому результату, и проблему не удается решить самостоятельно, лучше не рисковать, и обратиться к специалистам.

Признаки неисправности

Для контроля работы системы имеется световой индикатор желтого или оранжевого цвета. При нормальном состоянии в момент включения зажигания на комбинации приборов активируется лампа, затем проводится самодиагностика элементов системы и значок автоматически гаснет.

Признаки поломки элементов системы ABS:

  • включение контрольной лампы системы на ходу;
  • устойчивое блокирование колес при интенсивном торможении;
  • отсутствие звуков, свидетельствующих о работе АБС (вибрация педали тормоза);
  • появление в памяти электронной системы кодов ошибок, относящихся к АБС.

При проявлении признаков неисправности АБС эксплуатация автомобиля запрещается. Тормоза, рассчитанные на совместную работу с антиблокировочной системой, при ее отключении работают некорректно.

Типы датчиков

На автомобилях встречаются два вида датчиков:

  • пассивный датчик, построенный на основе катушки;
  • активный датчик, использующий в работе эффект Холла.

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Проверка датчиков ABS тестером

Владелец автомобиля может провести проверку состояния датчиков самостоятельно. Для этого потребуется несколько минут времени и простейший тестер. С целью проверки датчика мультиметром необходимо знать значение сопротивления исправной катушки. Измерение производится со снятием девайса или путем отсоединения штекерного разъема.

Самостоятельное тестирование проводится по алгоритму:

  1. Установить автомобиль на ровную площадку или подъемник. Обеспечить надежную фиксацию от случайного начала движения.
  2. Для облегчения доступа к датчику рекомендуется снять колесо.
  3. Провод прокладывается по колесной арке и подключается к общей проводке при помощи штекера, который необходимо аккуратно разъединить. Если штекер покрыт слоем грязи, то ее надо удалить и протереть колодки разъема чистой ветошью. Если проверяются датчики задних колес, соединительные штекеры расположены в салоне автомобиля. Для доступа к штекеру требуется откинуть подушку сидения и отогнуть ковролин. На некоторых машинах понадобится отогнуть шумоизоляционные маты, расположенные под ковролином.
  4. Переключить мультиметр в режим работы омметра.
  5. Подключить выводы датчика к щупам мультиметра и замерить сопротивление. Сравнить значение с нормативными, имеющимися в инструкции по эксплуатации. Если такой информации нет, то показания берутся из справочной литературы. Обычно считается нормальным сопротивление в пределах 0,5-2 кОм.
  6. Прозвонить жгут проводки датчика для проверки отсутствия короткого замыкания.
  7. Проверить работу датчика. Для этого вращают колесо и смотрят на показания омметра. В зависимости от частоты вращения сопротивление будет меняться.
  8. Перевести измерительный прибор в режим работы «вольтметр».
  9. Вращать колесо с частотой около 1 об/сек, при этом проверяется значение напряжения. По нормативам оно должно находиться в пределах 0,25-0,5 Вольта. С ростом числа оборотов напряжение увеличивается.
  10. Проверить по описанной выше процедуре все датчики. При этом надо помнить, что устройства на передней и задней оси отличаются по конструкции и имеют различное сопротивление.

С чего начинается самостоятельная диагностика

Прежде чем затевать серьезную проверку АБС своими силами, тем более если опыта в этом деле явно недостаточно, следует обратить внимание на блок предохранителей. Если все они визуально в порядке, можно дополнительно проверить их тестером, после чего не торопясь и очень внимательно осмотреть все доступные разъемы и соединения проводов

Очень часто даже небольшие недостатки в виде нарушенной изоляции, болтающихся контактов или их сильного загрязнения приводят к тому, что электрическая цепь периодически размыкается, и АБС отключается.

Проверка сопротивления датчика

Для этого потребуется тестер/мультиметр:

  • авто поднимается на подъемнике либо по очереди поддомкрачивается каждое проверяемое колесо;
  • для удобства колесо перед тестированием датчика лучше снять;
  • вывинтить крепежный болт датчика;
  • на центральном блоке АБС отсоединяются разъемы;
  • специальные ремонтные ПИН подключаются к тестеру и замеряется сопротивление, правильное значение которого указано в мануале авто;
  • после этого можно прозвонить провода с целью убедиться в их целостности и отсутствия замыканий на массу.

Проверка напряжения

Для такой проверки тестер переключается в режим вольтметра. Алгоритм проверки аналогичен вышеописанному: на вывешенном колесе, которое необходимо вручную вращать со скоростью примерно один оборот в секунду снимаются показания прибора. Его показания в норме будут составлять 0,25-1,2 В , а увеличение скорости вращения колеса автоматически повышает показания тестера. Как проверить самый уязвимый элемент АБС – датчик самостоятельно, можно посмотреть на видео:

Основные элементы АБС

Начиная диагностику АБС своими руками, необходимо понимать из каких элементов состоит вся система. К числу ее основных элементов относится:

  • блок управления;
  • гидравлический блок;
  • механизмы торможения колес;
  • датчики, измеряющие скорость вращения колес.

Кроме этого, имеется и большое количество соединительных проводов, которые также нуждаются в периодической проверке , особенно, если часто зажигается лампа АБС на панели.

Блок управления

Основная часть системы, которая принимает сигналы со всех датчиков, анализирует их, и отдает команды управления блоку гидравлики. Этот блок используют и другие системы помощи водителю, к примеру, система курсовой устойчивости. Проблемы с центральным блоком возникают достаточно редко, поскольку он неплохо защищен от негативного воздействия окружающей среды. Но стоит отметить, что блок весьма чувствителен к перепадам напряжения, а при недостаточно заряженном аккумуляторе может отключиться совсем.

Гидравлический блок

Включает в себя главный тормозной цилиндр, магнитные клапаны и гидроаккумулятор. По сигналу центрального блока, который распознал блокировку колес, открывается магнитный клапан, и излишек тормозной жидкости немедленно переходит в специальный резервуар – гидроаккумулятор, что приводит к падению давления в системе , и не позволяет колесам заблокироваться полностью, даже если педаль тормоза выжата до упора.

Индукционные датчики

Именно они выполняют самую грязную, но ответственную работу, позволяя постоянно осуществлять мониторинг скорости вращения всех колес. Такие датчики устанавливаются на каждой ступице. По сути они представляют собой обычные индукционные катушки, работающие в паре с зубчатым колесом. Сигналы с датчиков поступают в центральный блок, где анализируются. Датчикам приходится работать в наиболее тяжелых условиях, поэтому при возникновении неполадок в работе АБС, проверку целесообразно начинать именно с них.

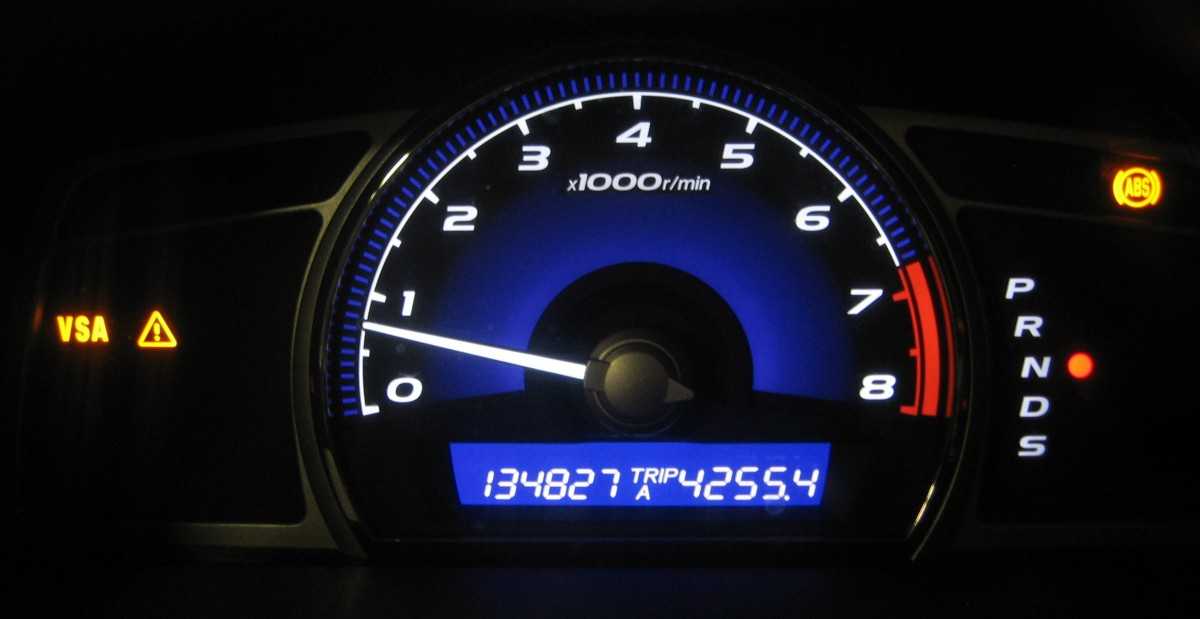

Что делать, если загорелась лампочка ABS

С целью профилактики проблем в системе ABS нужно постоянно следить за исправностью аккумулятора, генератора и реле-регулятора. ЭБУ антиблокировочной системы сильно реагирует на перепады напряжения. Нормальное рабочее напряжение составляет 12-14,2 В.

Если на вашем «Рено» загорелась контрольная лампа ABS, поиск причин неисправности стоит начать с предохранителей.

Затем нужно осмотреть на предмет целостности колесные датчики, проверить проводку. Часто причиной неисправности является окислившийся разъем датчика или перетершийся провод.

  • Если значок ABS загорелся на приборной панели «Рено» после недавней замены тормозных колодок или ступиц, возможно, мастер забыл подключить разъем датчика АБС. Или он нуждается в очистке от грязи.
  • Если значок загорается после длительной пробуксовки, достаточно несколько раз интенсивно затормозить — и значок погаснет. В данном случае, это нормальная реакция антиблокировочной системы на буксование «Рено».
  • Если лампа ABS то гаснет, то вновь вспыхивает — причину нужно искать в контактах датчиков.

Можно проверить утечку тока из бортовой сети, вооружившись мультиметром.

После того, как вы обнаружите и устраните проблему, не поленитесь проверить работу системы ABS простым тестом: разгонитесь до 40 км/ч и резко выжмите педаль тормоза. Педаль вибрирует и «хрустит»? Значит, все работает как нужно.

Если значок не гаснет и после устранения проблемы, обратитесь к специалистам по компьютерной диагностике, чтобы определить код ошибки на вашем «Рено» — и устранить ее (или сбросить).

Почему плавают обороты на «Рено», мы писали

Видео «Проверка датчиков АБС»

Проверка датчиков АБС продемонстрирована в видео, предоставленном каналом «1000 самоделок и советов».

Система ABS, которая устанавливается практически на все современные автомобили, как и другие сложные детали и компоненты, подвержена различным неисправностям. Штатная АБС работает постоянно, активируясь в момент поворота ключа зажигания, а информация, которую собирает антиблокировочная система используется другими системами, к примеру, ESP. Сразу после запуска двигателя на приборной панели зажигается индикатор АБС – это свидетельствует о начале самотестирования. Если неполадок не обнаруживается, индикатор гаснет.

Несмотря на то, что самодиагностика ABS выполняется регулярно, исправлять какие-либо неполадки приходится самостоятельно, поскольку неисправности в системе отмечаются не так и редко. Если индикатор АБС постоянно горит или же периодически вспыхивает во время движения – это является поводом проверить работоспособность системы, что можно сделать либо самостоятельно, либо обратившись в сервис. Конечно, игнорирование проблемы не приведет к тому, что автомобиль останется без тормозов, но эффективность экстренного торможения будет существенно снижена.
