Панель приборов и органы управления Рено Логан

Содержание

Если он не гаснет спустя секунд или мигает, в нем возникла неисправность, следует обратиться на СТО. Красная иконка аккумулятора — мигает при включении зажигания.

Если загорается во время работы двигателя — значит АКБ перестал получать заряд, например, из-за обрыва ремня генератора. Если символ загорается при работе двигателя, это говорит о недопустимо низком давлении масла в двигателе.

Нужно проверить уровень масла и долить, чтобы уровень был между нижней и верхней метками, ближе к верхней.

Если после включения зажигания лампа мигает или продолжает гореть, то система неисправна и необходимо обратиться на СТО. Мигание контрольной лампы с удвоенной частотой указывает на перегорание лампы в каком-либо указателе поворота. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением или обрывом ремня привода вспомогательных агрегатов.

Для разблокирования замков необходимо нажать на верхнюю часть кнопки. Для очистки выньте пепельницу из облицовки тоннеля пола.

Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагревания спирали в течение 10—20 с подвижная часть автоматически со щелчком вернется в исходное положение и прикуриватель можно извлечь для использования.

Прикуриватель можно включать повторно не ранее чем через 20 с. Не удерживайте прикуриватель принудительно в нажатом положении.

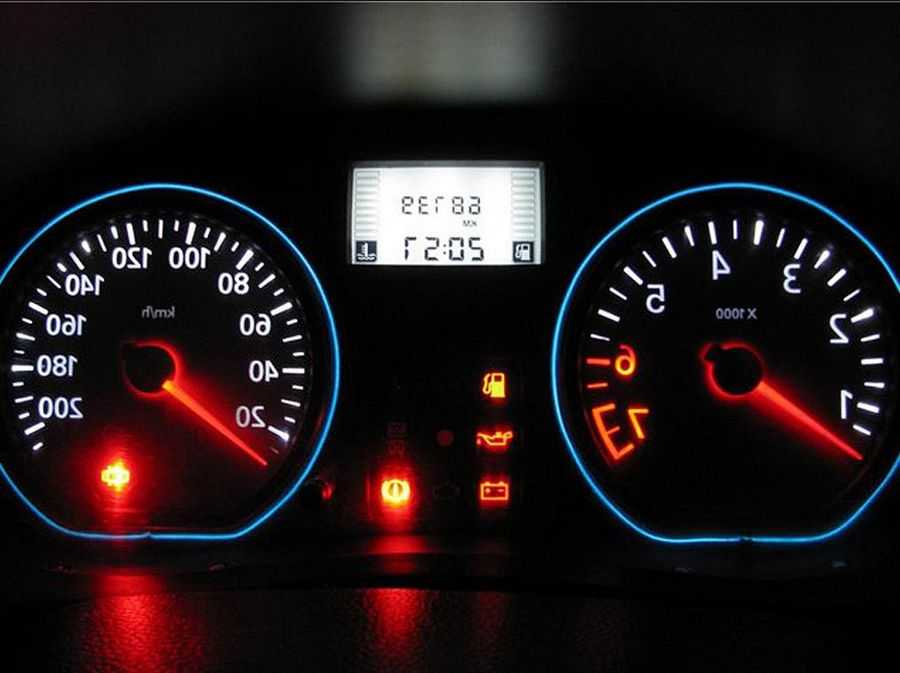

Обзор приборов и сигналов

Не используйте патрон прикуривателя для подключения мощных электрических приборов электрокофеварка и пр. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали. Первое положение выключателя прибора — при выключенном стеклоочистителе, вторая позиция — для установки прерывистого режима работы, третье положение — первая скорость, четвертое положение — вторая скорость, пятая позиция — включение омывателя стекла и омывателей фар в зависимости от оснащения авто.

Кнопка бортового компьютера позволяет переключать режимы отображения информации. На передней части находится выключатель пожарной сигнализации — крупная оранжевая клавиша.

Возле рулевой колонки справа расположено место для магнитолы, слева — место для хранения мелких вещей.

Подробнее о достоинствах и отрицательных сторонах панели

Приборный щиток «бюджетника» Рено Логан отождествляет себя с идеалом компиляции практичности и экономности в плане затрат на изготовление. Все органы и инструменты управления определенными функциями расположены по периметру панели весьма логично и практично, что подразумевает минимум времени, требуемого новичку для адаптации в салоне Рено Логан.

Эргономика приборной панели может похвастаться такими особенностями.

1. Присутствие достаточно вместительного бардачка принадлежит к положительным моментам, но фактура и качественные особенности материала, из которого изготовлена приборная панель, заставляют вспомнить о негативных аспектах.
2. Схема построения приборов на щитке обладает логичностью и предсказуемостью, а отдельные ее элементы легко читаемы даже при недостаточном уровне освещенности в салоне.
3. Дизайн сопел системы вентиляции необычен, но одновременно практичен, поскольку такая конструкция обладает повышенной способностью к корректному распределению воздушных потоков внутри салона, тем самым облегчая работу узла кондиционирования.
4. К числу основных элементов управления, присутствующих на панели и вызывающих некоторые нарекания со стороны требовательных владельцев Рено Логан, можно отнести регуляторы: управления печкой, интенсивностью и направлением обдува, а также установкой кондиционирования.
5. Среди особенностей модуля управления опциями в панели Рено Логан имеет место отрицательный угол поворота по отношению к водительскому креслу. Это способствует ухудшению видимости кнопок, что неприятно сказывается на ощущении дискомфорта и безопасности во время движения. Ведь водителю требуется несколько больше времени для визуального поиска и активации определенной кнопки.

Вторая генерация Renault Logan уже наделена видоизмененной панелью, где обозначенный негативный аспект нивелирован производителем.

Как демонтировать панель и установить ее на место в Логан?

Для выполнения процедуры снятия требуется следовать нескольким определенным этапам действий (приведены ниже).

1. Сначала производим демонтаж всего перечня легко закрепленных элементов, а именно:
2. приборного щитка;
3. кожуха колонки рулевого вала и пр.
4. Снятие панели начинаем с левой стороны в районе размещения дефлектора обдува. Здесь узел удерживается посредством пластиковых фиксаторов. Они достаточно хрупкие, поэтому обозначенную манипуляцию исполняем с особой аккуратностью.
5. Теперь аналогичные действия реализуем с правой стороной панели.
6. Следующим действием будет снятие приборного щитка. Он зафиксирован посредством нескольких винтов. Само его извлечение может принести некоторые сложности ввиду особенностей посадки данного элемента в своем месте.
7. Теперь приступаем к демонтажу центральной консоли.
8. Магнитола в совокупности с рамкой удерживаются защелками. Для оперативного снятия потребуется определенная сноровка, иначе процесс может затянуться.
9. Сама консоль зафиксирована специальными пластиковыми зажимами, после аккуратного съема которых возможно произвести извлечение всего элемента (консоли).
10. Переходим к центральным дефлекторам отопительной системы. Для первой фазы характерны округлые очертания сопел, а во второй они превратились в прямоугольные компоненты.

Только сейчас становится доступным извлечение всей панели. Процедура монтажа рассматриваемого нами узла подразумевает строго обратную последовательность по отношению к демонтажному процессу.

Описание и расположение индикаторов

Основные индикаторы

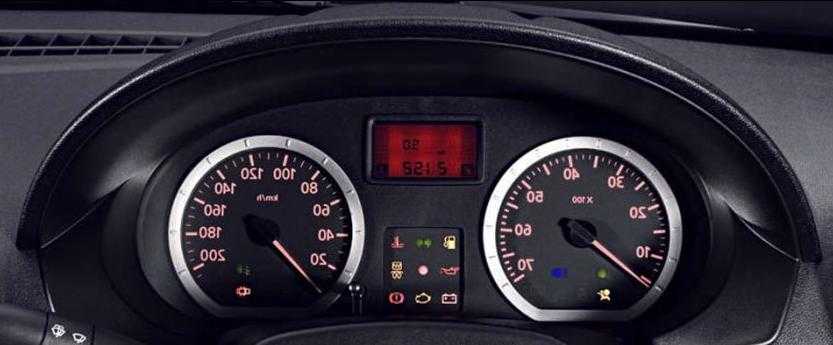

На фотографии вы видите с помеченными на нем основными указателями.

1. Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
2. Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
3. Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
4. Лампа, отображающая включение противотуманок.
5. Сигнальная лампочка — обозначает, что двери не закрыты.
6. Резерв.
7. Этот индикатор обозначает задние противотуманные фонари.
8. Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
9. Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
10. Резерв для дизельных моделей Логан.
11. Сигнальная лампа перегрева двигателя.
12. Сигнальная лампа . Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
13. . Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
14. Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
15. Индикатор аварийного падения уровня пасла.
16. Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
17. Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
18. Обогрев заднего стекла.
19. Индикатор .
20. Сигнал об отключении .
21. Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
22. Лампа о .
23. Неисправность антиблокировочной системы тормозов.
24. Лампа включения ближнего света фар.

Инструкция по монтажу

Новая штатная накладка

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку ;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините ;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.

В итоге

Приборная панель в практичной и популярной модели Renault Logan является качественным изделием и служит для обеспечения удобства и эргономики в плане управления множеством функций автомобиля. А описание индикаторов поможет быстрее на ней сориентироваться. Теперь вы ознакомлены такой деталью, как панель приборов описание и обозначения. Из приведенного материала видно, что процедуры по монтажу и демонтажу данного узла не являются трудоемкими процессами и не подразумевают использование специального оборудования и инструментов.

Статус машины определенно вносит в экстерьер щитка и в ее конструктивные решения свои коррективы. Спорным моментом является присутствие недорогого пластика, примененного в изготовлении каркаса узла. Однако этот момент производитель смог нивелировать благодаря эргономичности и практичности щетка (особенно касается второй генерации), что позволило такому комфортному средству передвижения как Renault Logan завоевать недюжинную популярность среди миллионной когорты поклонников по всему миру.
