Снятие и установка амортизационной стойки Рено Логан

Какие неисправности бывают

Чтобы понять, какие неисправности опорного подшипника бывают, и проверить их состояние, нужно открыть капот, с усилием опереться об упорную чашку лонжерона и несколько секунд покачать машину вверх-вниз. Если возникнет стук или люфт, подшипник подлежит замене.

Помимо этого, можно попросить помощника интенсивно повращать рулевым колесом и в это время проконтролировать ход подшипника. Если будет смещение стойки или замечен люфт, то замена неизбежна.

Также показателем неисправности механизма может стать положение штока стойки амортизатора. Если он в надлежащем состоянии, он не будет выступать за границу чашки. На Логане такой элемент, как опорный подшипник, не подлежит восстановлению, единственный выход – его замена.

Какие признаки указывают на проблемы с опорным подшипником

Согласно установленному производителем регламенту, точного срока замены подшипника нет. Срок его службы напрямую зависит от эксплуатации авто. Так, при определенных условиях подшипник может прийти в непригодность после 60 тыс. км пробега, а может и после 120 тысяч.

Элемент подлежит замене сразу после того, как появились признаки, указывающие на его износ

Этот момент важно не пропустить, так как он крайне важен для сохранения рулевого управления авто и правильной геометрии передней подвески

Существует несколько признаков, указывающих на износ опорного подшипника:

Потеря свободного хода рулевого колеса.
Скрип и стук в области передней стойки при проезде через неровную поверхность.
Стук при повороте рулевого колеса.
Вибрации, передающиеся на рулевую рейку и руль (водители этот признак характеризуют выражением «бьет руль»).
Нестабильная работа рулевого управления (авто уводить в сторону или вправо-влево).
Шток передней стойки амортизатора располагается значительно выше, чем уровень опорной чашки лонжерона.

Если появились такие признаки, движение на автомобиле запрещено. В лучшем случае может прийти в непригодность стойка амортизатора и рулевая рейка, в худшем – машина поведет себя непредсказуемо и в случае критической ситуации водитель может не справиться с ее управлением.

Какой подшипник выбрать: оригинал и аналоги

Чтобы не ошибиться при выборе подшипников, рекомендуется отдать предпочтение качественным особенностям, которые предлагают разные производители.

В торговой сети представлен обширный ассортимент, имеются и комплект (опорный подшипник в сборе с шарикоподшипником) и запасные детали по отдельности. На Renault Logan специалисты рекомендуют приобретать только качественные изделия.

Оригинальный заводской артикул опорного подшипника на Renault Logan:

Шарикоподшипника – 600102585.
Опоры переднего амортизатора – 6001547499.

Краткий обзор опорных подшипников для Logan:

Febi – пр-во Германия, арт. 010089. Качество, продолжительный срок службы. Нередко используются на Логан.
Kayaba – пр-во Япония, арт. MB01504. Все запасные части этого производителя, включая опорные подшипники, отличаются высоким качеством.
Metalcaucho – пр-во Испания, арт. 004180. Отзывов о нем практически нет, но на вид – надежный.
GSP 0510762 – пр-во Китай, качество оставляет желать лучшего. По отзывам автовладельцев, прослужит не более 10 тыс. км.

Не меньшую роль при замене подшипника играет и опора амортизатора. Ее стоимость сопоставима с ценой опорного подшипника.

Замена опорного подшипника Renault Logan

Подготовительные работы:

Автомобиль поддомкратить.
Снять переднее колесо (с той стороны, на которой будет производиться замена).
Очистить от пыли, грязи стойку передней подвески.

Разбираем:

Ключом на «10» открутить кронштейн, расположенный на стойке (является опорой для тормозного шланга).
Под капотом машины найти бачок с тормозной жидкостью, открыть крышку. Отжать тормозные колодки для снятия суппорта.
Ключом на «18» открутить болт фиксации суппорта, в это же время ослабить нижний крепежный элемент. Суппорт отклонить в сторону, при этом освободив тормозной диск.
Открутить два болта, фиксирующие стойку на кронштейне кулака. Для этого требуется ключ на «18».Чтобы избежать нагрузки на шрус, кулак нужно «привязать» к кузову авто (временно).
Далее под капотом открутить контрольные гайки, которые удерживают стойку к лонжеронной чашке (шестигранником на «6» и головкой на «21»), после чего извлечь опорную стойку вместе с пружинным элементом.
Ослабить напряжение стяжки пружины до состояния свободного хода в верхней и нижней стоечных чашках.
Шестигранником на «6» открутить гайку крепления штока к опоре авто и аналогичную головку ключом на «27».

Разобрать стойку, поочередно снимая элементы:

Опорный подшипник.
Отбойники.
Чашки.
Пыльник амортизатора.
Буфер, демпфирующий ход стойки.

Проверить целостность элементов, при необходимости заменить новыми. Кроме этого, проверить ход штока амортизатора.

Сборка:

На шток надеть следующие элементы:

Пыльник, буфер с отбойником.
Пружину.
Стоечную тарелку (верхнюю).

Следить за правильным расположением пружины: края витков должны упираться в выступы, расположенные на верхней и нижней тарелках.

Вставить в опору подшипник и надеть ее на место.
Закрепить гайку, удерживающую с боковой части пружины с тарелками.
Разжимать стяжное устройство пружины, в это же время затягивать гайку до упора.
Собранную конструкцию стойки закрепить к кузовной чашке лонжерона, после – установить на исходное место.

Далее собрать элементы:

Стойку на поворотном кулаке зафиксировать к кронштейну.
На прежнее место установить кронштейн, удерживающий тормозной шланг и суппорт.
Выполнить протяжку контрольной гайки фиксации стойки к кузову машины с помощью динамометрического ключа.
Далее – навесить колесо.

После снятия и установки передней стойки амортизатора углы развала колес остаются неизменными.

Итак, замена подшипника на Renault Logan завершена. Весь процесс не займет много времени, если заранее подготовить необходимый инструмент и строго следовать определенному алгоритму.

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

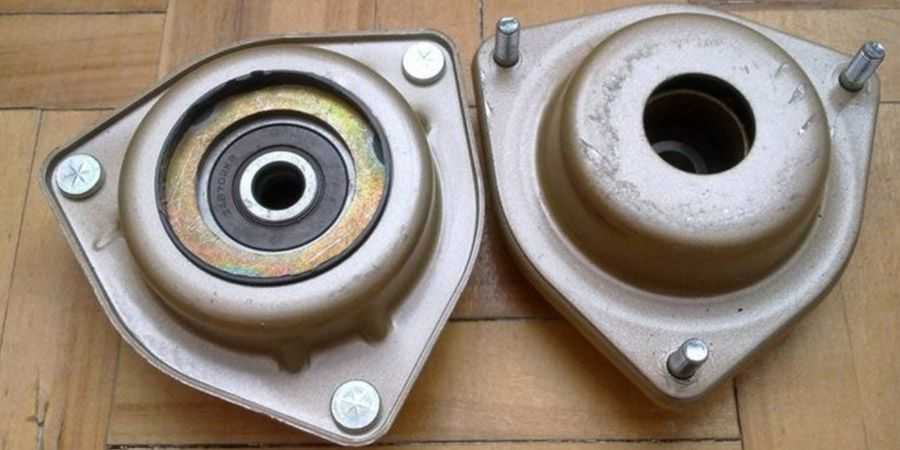

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото. Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
Поднимаем домкратом автомобиль, снимаем колесо.
Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.

Откручиваем резьбовое крепление кронштейна ключом №10.
Теперь находим под капотом бак с тормозной жидкостью и открываем его.

Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.

Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.

Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.
Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.
Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

Установив пружину, наживляем верхнюю опорную тарелку.
Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.

После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Что собой представляет опорный подшипник, какую функцию выполняет

Renault Logan – это бюджетный седан, в передней части подвеске которого, нередко возникают неполадки после окончании срока гарантийного обслуживания или большого пробега. Прежде всего, появляется нехарактерный звук в области передних амортизационных стоек. Чаще всего его издает опорный подшипник, установленный в верхней части опоры.

Роль опоры стойки важна при эксплуатации авто – она соединяет кузовом автомобиля с амортизатором, а также гасит нагрузки на ось. Опорный подшипник в свою очередь обеспечивает движение стойки при повороте авто.

Если появились признаки износа, требуется сделать диагностику стоек и подшипника, выявить неисправные элементы и произвести их замену.

Что потребуется для замены стоек амортизатора на Рено Логан

Процедура установки нового комплекта деталей для подвески не требуется специализированных практических навыков, однако требует широкого ассортимента инструментов в связи с необходимостью разборки ходовой части кузова. Минимально необходимый перечень инструментов следующий:

Гидравлический домкрат с дощечкой в качестве дополнительного упора;
Комплект накидных головок с удлинителями и воротком;
Крестовая и шлицевая отвертки с длинной ручкой;
Пассатижи или узкогубцы;
Молоток с деревянным набалдашником или прорезиненной накладкой;
Стяжки для пружин амортизатора и клипсовыдергиватель;
Металлическая щетка и ветошь для протирки деталей.

Также во время замены комплектующих могут понадобиться расходные материалы – рекомендуется приобрести запасные отбойники, гофрированные пыльники, а также фиксирующие клипсы. Не лишним будет наличие жидкости для удаления следов коррозии или керосин для раскисания креплений и техническая смазка для предотвращения преждевременного ржавления металла.

Снятие амортизаторной стойки передней подвески и ее разборка Renault Sandero, Stepway

Снимаем амортизаторную стойку для замены ее элементов.
Разбираем амортизаторную стойку, когда необходима замена ее верхней
опоры, подшипника верхней опоры, пружины, буфера хода сжатия или
амортизатора.
В подкапотном пространстве…

…z-образным ключом «на 21» ослабляем затяжку гайки верхнего крепления
амортизаторной стойки, удерживая шток амортизатора от проворачивания
шестигранником «на 6».
Снимаем колесо и надежно фиксируем автомобиль на подставке заводского
изготовления.
На автомобиле с ABS…

…накидным ключом «на 10» отворачиваем болт крепления держателя жгута
проводов датчика скорости.
Отводим держатель с жгутом проводов от стойки.
Перед снятием стойки необходимо отделить ее от поворотного кулака. Для
этого нужно извлечь болты, крепящие стойку к кулаку. Выходу нижнего
болта мешает наконечник шланга тормозного механизма колеса.

Накидным ключом «на 13» отворачиваем верхний болт крепления суппорта к
направляющему пальцу, удерживая палец от проворачивания ключом «на 17».
Затем поворачиваем суппорт относительно нижнего направляющего пальца
вперед настолько, чтобы потом можно было вынуть нижний болт крепления
стойки к поворотному кулаку.

Головкой «на 18» отворачиваем гайку болта верхнего крепления стойки к
поворотному кулаку, удерживая болт ключом того же размера.
Аналогично отворачиваем гайку болта нижнего крепления стойки.
Вынимаем болты или выбиваем их выколоткой из мягкого металла.

Выводим поворотный кулак из проушины кронштейна стойки.
Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего
крепления.

Снимаем амортизаторную стойку.

Снимаем резинометаллическую опорную шайбу верхнего крепления
амортизаторной стойки.
Для разборки стойки устанавливаем две стяжки пружин диаметрально
противоположно друг другу, так чтобы они зацепляли четыре витка пружины.

Равномерно вращая винты стяжек, сжимаем пружину.

При работе со сжатой пружиной следует
соблюдать осторожность.
После того как пружина перестанет давить на опорные чашки…

…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры,
удерживая шток от проворачивания шестигранником «на 6».

Снимаем опору стойки…

…подшипник верхней опоры…

…и верхнюю чашку пружины.
Снимаем пружину со стяжками…

…буфер хода сжатия с защитным чехлом.
Собираем и устанавливаем стойку в обратной последовательности.
Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней чашки пружины…
…а верхний виток упирался в подштамповку верхней чашки пружины.
Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к
поворотному кулаку затягиваемпредписанным
моментом. Гайку крепления стойки к кузову окончательно затягиваем
предписанным моментом в положении «автомобиль на колесах».

Когда нужна замена опоры передней стойки Рено Логан?

О проблемах с опорой стойки амортизатора сигнализирует стук в подвеске во время езды по дороге с ямами и кочками, а также характерный скрежет при повороте колёс. При этом руль немного уводит в сторону. Эта деталь влияет на амортизацию машины, воздействует на идентичность изнашивания шин на передних колёсах.

При неисправности опоры:

колёса утрачивают соприкосновение с дорогой, слабо передают тормозные, приводные силы, поэтому бензин расходуется впустую, так как этот элемент регулирует передачу энергии;
быстрее изнашиваются детали ходовой и быстрее стирается резина колёс;
на плохой дороге, при поворотах, водителю и пассажирам находиться в салоне некомфортно и небезопасно.

Если возникли подозрения в неисправности, рекомендуется произвести следующие действия – повернуть руль на несколько оборотов и послушать звуки, доносящиеся из передней подвески. Если раздаются посторонние шумы и скрипы, пора в автосервис, менять опору передней стойки.

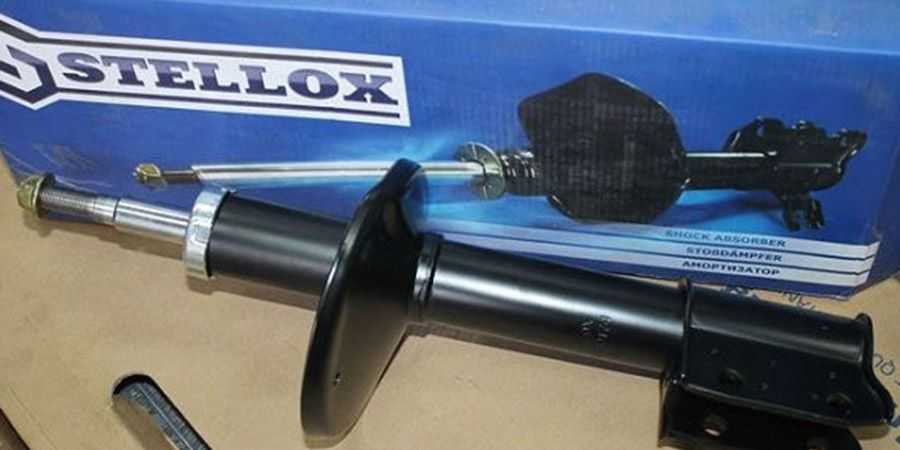

Замена передних амортизаторов Renault Logan своими руками

Меняем передний амортизатор Рено Логан следующим образом:

ставим авто на ровную площадку, открываем капот и в первую очередь откручиваем верхнюю гайку над опорным подшипником. Для этого потребуется специальная головка на 21 мм, комбинированный ключ и шестигранник-звездочка;
снимаем верхнюю чашку опорного подшипника;
ослабляем колесные болты, домкратим машину, снимаем колесо;
раскручиваем гайки с болтами, которые крепят стойку к поворотному кулаку, вынимаем болты;
чтобы нижний болт вышел, необходимо откинуть тормозной суппорт. Для этого отворачиваем его верхнее крепление, а нижнее ослабляем, поворачиваем суппорт вниз;
вынимаем амортизатор в сборе с пружиной и опорным подшипником.

Теперь нужно разобрать конструкцию для установки другого амортизатора, разборка требуется также в том случае, если необходима замена опорного подшипника передней стойки или пружины. Разборку производим так:

закрепляем амортизатор в тисках, необходимо придать неподвижность конструкции. Устанавливаем на пружину стяжки – следует стянуть пружину так, чтобы она смогла легко ходить между нижней и верхней опорной чашкой;
откручиваем гайку, удерживающую опорный подшипник;
снимаем подшипник вместе с резиновой обоймой, если подшипник при прокручивании обоймы хрустит, шумит и люфтит, его следует поменять;
демонтируем опорную чашку, освобождаем амортизаторную стойку от пружины;
берем новый амортизатор, собираем конструкцию, устанавливаем амортизаторную стойку на место.

Замена стоек амортизатора на Рено Логан: пошаговая инструкция для начинающих

Демонтаж и установка стоек амортизатора представляют собой сложно компонентную процедуры, для успешного завершения которой необходимо четко придерживаться инструкции – в противном случае автомобиль получит уязвимость в ходовой части или подвески кузова. Для замены стоек амортизатора на Рено Логан потребуется:

Для начала загнать транспортное средство на площадку с ровной поверхностью и установить противооткатные упоры под неремонтируемый мост колесной базы. Далее передвигаем селектор КПП в любое положение, включая передачу и зажимаем стояночный тормоз – это позволит зафиксировать подвеску автомобиля в статическом положении и предотвратить увеличение длинны пружины амортизатора;
Далее приподнимаем нужную сторону автомобиля и демонтируем колесо и тормозной механизм. Для ускорения процедуры обслуживания тормозной комплекс можно просто отвернуть в сторону, предварительно отпустив нижнее и открутив верхние крепления;
Затем демонтируем уплотнитель моторного отсека и сопутствующие элементы, которые мешают демонтажу стойки с верхней части. Далее снимаем заглушку и откручиваем фиксирующие крепления на верхней части детали – для максимального удобства рекомендуется использовать накидную головку с удлинителем;
Теперь со стороны колеса фиксируем специальными стяжками пружину амортизатора и демонтируем нижние крепления стойки, после чего извлекаем деталь наружу. После демонтажа обрабатываем посадочные места подвеской жидкостью для удаления следов коррозии или хорошо протираем керосином, а затем удаляем налет жесткой щеткой и вытираем ветошью.
Перед установкой нового амортизатора рекомендуется также обработать всю систему подвески антикоррозийным составом, а также заменить деформированные пыльники или фиксирующие болты, что положительно скажется на эксплуатационном ресурсе новых комплектующих;
Теперь устанавливаем новый комплект амортизатора на автомобиль по данной инструкции в обратном порядке. Также если на старых деталях необходимо только заменить стойку или пружину амортизатора требуется зажать пружину стяжками и демонтировать специальным съемником, после чего установить новые комплектующие и зафиксировать механизм крепления с обеих сторон;
После замены стойки амортизатора повторяем аналогичную процедуру со второй стороной кузова. Помните, производить замену комплектующих подвески транспортного средства необходимо только парой – в противном случае обслуживание негативно скажется на эксплуатационном ресурсе деталей и снизит эффективность управляемости автомобиля.

Установка деталей амортизатора своими руками не отличается излишней сложностью, благодаря чему свободно выполняется в домашних условиях, позволяя сэкономить семейный бюджет – стоимость данной процедуры на СТО зачастую достигает стоимости нового комплекта деталей. Это как раз тот случай, когда не стоит переплачивать!

Какими приспособлениями и материалами запастись?

Когда подвергается замене передняя стойка, или же задняя, касаемо потребного оборудования и запчастей заметим, что все должно быть приобретено заблаговременно.

Для работы нужны:

гофрированные пыльники стоек;
резиновые «отбойники» и опоры;
самоконтрящиеся гайки;
подшипники в комплекте;
пружины (если им также требуется замена) и амортизатора.

«Отбойник» служит для предотвращения деформации штока при посадке амортизатора «на жесткую». Пыльник предохраняет шток от попадания влаги, грязи, абразива и прочих изнашивающих зеркальную поверхность и манжету дорожных «артефактов».

Для стоек производитель предусмотрел наличие ремонтного комплекта. Он состоит из таких изделий:

опорных подшипников;
шайб и опор.

Набор подлежит приобретению в случаях, когда необходима замена опор. По заверениям мастеров Рено Логан редко «страдают» выходом из строя этих компонентов, поэтому не будем настаивать на обязательности покупки.

Как выявить неисправность стоек амортизатора: наблюдаем за автомобилем

Для диагностики состояния стоек амортизатора не обязательно отправляться за помощью к СТО или полностью разбирать систему подвески – неисправность деталей можно определить по поведению автомобиля на дороге. Характерными признаками, требующими скорого ремонта, считаются:

Затруднительное маневрирование или сильный крен во время прохождения поворотов;
Наличие посторонних звуков, стуков или ударов в районе колеса во время преодоления препятствий;
Сильная вибронагруженность рулевого колеса или раскачивание кузова автомобиля при выходе на крейсерскую скорость;
Наличие подтеков масла после длительной стоянки под колесами автомобиля;
Наблюдается проблемы в момент экстренного торможения или замечается увеличение тормозного пути;
На шинах при условии правильного развала отслеживается неравномерный износ протектора.

При наличии одного или нескольких признаков на транспортном средстве рекомендуется провести осмотр подвески в целом – если автомобиль легко раскачивается на стойках или в конструкции присутствуют деформированные детали, рекомендуется в срочном порядке провести ремонт или замену комплектующих.

В заключение

Замена передних стоек – вполне посильный вид автомобильного ремонта для самостоятельного вмешательства. Следуйте четким и подробным рекомендациям, приведенным в статье для достижения максимальной эффективности. Ниже мы приведем несколько советов опытных мастеров, которые так или иначе помогут вам выполнить ремонт правильно:

Если вы не уверены в собственных способностях или считаете, что у вас недостаточно опыта, не поленитесь обратиться в сервисный центр. Опытные мастера помогут с заменой и расскажут о нюансах процесса. Это позволит провести следующий ремонт самостоятельно, основываясь на рекомендациях специалистов.
Если вы разбираете амортизаторы при помощи стяжек, используйте именно одноименную вещь. Не прибегайте к подручным материалам вроде проволоки, поскольку в ситуации, если она не выдержит натяжения, травматизма не избежать.
Стягивайте пружины не до максимального натяжения. Закрепите ее в положении, чтобы она свободно перемещалась между опорами.
Используйте инструменты, чтобы равномерно прокручивать пружины во время стягивания. Вращайте ее в разные стороны, в зависимости от текущего уровня наклона.

Выполняя все рекомендации, которые вобрала в себя эта статья, можно с легкостью заменить передние стойки на «Рено-Логан». И не забывайте про важнейший этап в любом автомобильном ремонте – подготовку. Вернитесь к этому пункту статьи и убедитесь, что собрали все необходимые инструменты.

Замена переднего амортизатора Рено Логан
