Как распознать выход из строя стойки амортизатора и пружин?

Стойки амортизатора — устройство, обеспечивающее стабилизацию плавности хода при движении машины. В комплексе с пружинами стойки берут на себя нагрузку, исключая чрезмерную раскачку кузова и увеличение дорожного просвета. Фото стойки амортизатора (без пружины) приведено ниже.

Неисправность стойки амортизатора удается распознать по следующим признакам:

  • Появление течи масла.
  • Повышение раскачки авто при попадании в яму на дороге.
  • Вибрации или стук при движении по ровной трассе.
  • Ухудшение управляемости машины, снижение чувствительности.
  • Толчки и «пробои» при попадании в неровности.

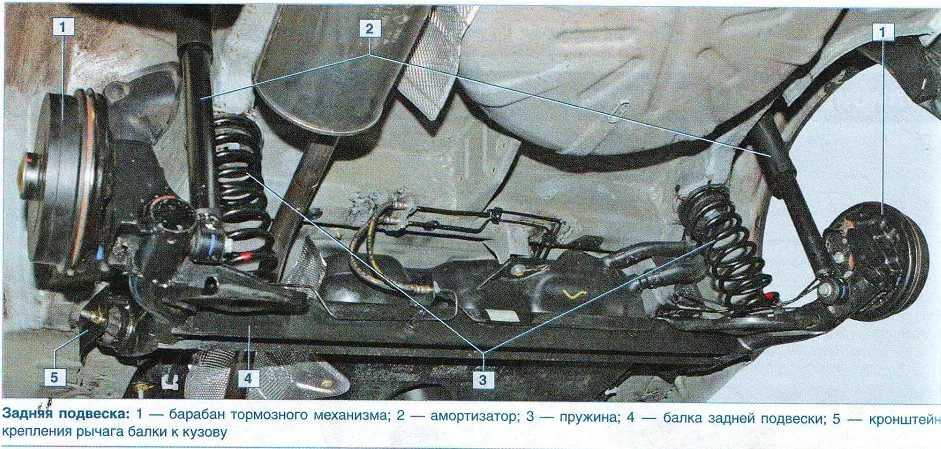

Не менее важные устройства — пружины, которые работают вместе со стойками. Неисправности этих узлов Рено распознаются по ряду симптомов:

  • Снижение клиренса.
  • Ухудшение плавности перемещения.
  • Появление раскачиваний или толчков в случае наезда на препятствие.
  • Наклон кузова в одну или иную сторону без движения (когда авто статично).

Техника безопасности при обслуживании и ремонте Рено Логан

Помещение, где проводятся ремонтные работы, должно хорошо проветриваться, дверь — легко открываться как изнутри, так и снаружи, проход к двери всегда оставаться свободным. В помещении обязательно должны находиться переносной огнетушитель и аптечка.
При работе двигателя (особенно на пусковых режимах) выделяется оксид углерода (угарный газ) — ядовитый газ без цвета и запаха. Опасная для жизни концентрация оксида углерода может образоваться даже при открытых воротах гаража, поэтому перед пуском двигателя обеспечьте принудительный отвод отработавших газов за пределы гаража. При отсутствии принудительной вытяжки можно пускать двигатель на короткое время, надев на выпускную трубу отрезок шланга, выведенный за пределы гаража. При этом система выпуска и ее соединение со шлангом должны быть герметичны.
При ремонте электрических цепей и электрооборудования автомобиля отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Перед разъединением трубопроводов системы питания во время обслуживания и ремонта необходимо сбрасывать давление топлива в системе.
Для защиты рук от порезов и ушибов во время «силовых» операций надевайте перчатки (лучше кожаные). Для защиты глаз при работе с электроинструментом надевайте очки (лучше специальные, с боковыми щитками). Не применяйте неисправный инструмент: рожковые ключи с «раскрывшимся» зевом или смятыми губками, отвертки со скругленным, скрученным лезвием или неправильно заточенные, пассатижи с плохо закрепленными пластмассовыми ручками, молотки с незафиксированной ручкой и т. п.
При вывешивании автомобиля с помощью домкрата работу следует проводить на ровной горизонтальной площадке. Задействуйте стояночный тормоз…


…а под колеса подложите упоры.
Устанавливая под порог домкрат, используйте только места, определенные заводом-изготовителем. Пользуйтесь только исправным домкратом.

Не работайте под автомобилем, если он вывешен только на домкрате. Для страховки используйте подставку заводского изготовления.
Перед установкой подставки предварительно убедитесь, что соответствующие силовые элементы кузова (усилители пола, пороги) достаточно прочны. Запрещается вывешивать автомобиль на двух или более домкратах, используйте подставки и опорные стойки заводского изготовления.
Запрещается нагружать или разгружать автомобиль, стоящий на домкрате (садиться в него, снимать или устанавливать двигатель). При ремонте автомобиля с демонтированным двигателем (силовым агрегатом) учитывайте, что развесовка по осям меняется: при вывешивании на домкрате такой автомобиль может упасть.
Отработанные масла содержат канцерогенные соединения. При попадании масла на руки вытрите их ветошью, а затем протрите специальным «средством для чистки рук» (или подсолнечным маслом) и вымойте теплой водой с мылом.

Запрещается мыть руки горячей водой, так как при этом вредные вещества легко проникают через кожу.

При попадании на руки бензина также вытрите их чистой ветошью, а затем вымойте с мылом. В охлаждающей жидкости системы охлаждения двигателя (антифризе) содержится этиленгликоль, который ядовит при попадании в организм и — в меньшей степени — при попадании на кожу. При отравлении антифризом нужно немедленно вызвать рвоту, промыть желудок, а в тяжелых случаях принять солевое слабительное (например, глауберову соль) и обратиться к врачу. При попадании на кожу — смыть большим количеством воды. То же при отравлении тормозной жидкостью.
Электролит при попадании на кожу вызывает жжение, покраснение. Если электролит попал на руки или в глаза, вначале смойте его большим количеством холодной воды. Затем руки можно промыть раствором питьевой соды или нашатырного спирта (из автомобильной аптечки). Помните, что серная кислота даже в малых концентрациях разрушает органические волокна, – берегите одежду! Поэтому при работе с аккумуляторной батареей (электролит почти всегда присутствует и на ее поверхности) надевайте защитные очки и одежду (резиновые перчатки желательны).
Отработанные материалы складывайте в специальные контейнеры для утилизации. Бензин, масла, тормозная жидкость, резинотехнические изделия и пластмассы практически не разлагаются естественным путем и требуют промышленной переработки. Свинцовые аккумуляторы помимо свинца содержат сурьму и другие элементы, образующие высокотоксичные для организма человека соединения, долго сохраняющиеся в почве.

Виртуальный 3D-тюнинг автомобиля

3D-тюнинг может осуществляться либо при помощи специального софта, либо средствами сайта при взаимодействии с интерфейсом моделирования. Внешний тюнинг кузова необходимо осуществлять в соответствии с компоновкой автомобиля. Возможности для виртуального тюнинга включают затемнение или осветление частей, установка различных цветов, подборка оригинальных элементов к конкретной модели авто. Виртуальный 3d тюнинг автомобиля применяется аэрографами при создании уникального образа кузова. Создать собственный апгрейд с помощью онлайн-сервисов по 3D-моделированию может и обычный автомобилист, интерфейс таких сайтов рассчитан на воплощение дизайнерских талантов вне зависимости от знаний технологий декоративной окраски или оснащения автомобилей аксессуарами.

Так, например сервис «3D Tuning OOO» обеспечивает пользователя инструментами для подбора подходящих элементов наружного оформления авто:

  • колесных дисков;
  • аэродинамического обвеса;
  • бамперов;
  • воздухозаборников;
  • подсветки;
  • тонировки стекол и др.

Данный сайт обеспечивает возможность бесплатного моделирования в режиме онлайн и популярен среди поклонников машин различных марок.

Популярные программы 3d тюнинга предоставляют более обширный функционал. При помощи софта вы можете вдоволь поработать над внешним видом машины перед воплощением в металле

Обращаем ваше внимание на то, что внешний тюнинг – это кроме всего прочего, надежная защита от угона авто

Функция подбора легкосплавных дисков для авто различных марок имеется в программе Tuning Car Studio SK2. Удобно, что для моделирования применяются цифровые фотографии, скачанные со смартфона или фотоаппарата. Полученные изображения затем можно распечатать на принтере.

Какова же надежность?

Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.

  1. Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
  2. Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
  3. У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
  4. Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
  5. Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
  6. Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
  7. Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
  8. Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».

Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.

Отдельно затронем ступичные подшипники и ШРУС в сборе с полуосями. Ресурсная составляющая этих деталей способна «перевалить» за 100 тыс. км.

Перечень неисправностей, подразумевающий несложный процесс по их устранению в Logan

Перейдем к рассмотрению нескольких поломок, когда можно провести ремонт своими руками, а именно:

  • не функционирует бензонасос;
  • подлежит замене наконечник рулевой тяги;
  • тормозные колодки передка требуют замены;
  • происходит нечеткое переключение передач;
  • возникла необходимость в замене тормозных шлангов с последующей прокачкой контуров;
  • работа стеклоочистителей сопровождается шумом;
  • требует замены порванный трос ручного привода стояночного тормоза.

Это мизерный перечень неисправностей, устранение которых доступно для обычного «Логановода», то есть в данном случае ремонт своими руками вполне реальный. Благодаря присутствию разнообразия видеоматериала выполнение ремонтных процедур стало более понятным и легко осуществимым.

Как поменять шаровую опору?

Поврежденный пыльник, его искажение или увеличение люфта в шарнирном механизме — повод для замены шаровой опоры транспортного средства (фото детали).

Для решения этой задачи действуйте так:

Демонтируйте рычаг подвески вместе с шаровой по схеме, что рассмотрена выше.
Поочередно с каждой из сторон подцепляйте с помощью отвертки кожух опоры, а после — делайте выпрессовку шаровой из рычажного отверстия (при этом точкой упора должно быть ребро изделия).
Оцените состояние проушины на факт повреждений.
Перед монтажом новой детали вычищайте место для установки от грязи и следов ржавчины, после чего подкладывайте трубку требуемого размера или головку и ставьте на место деталь.
С помощью молотка осторожно устанавливайте опору на место, ударяя по головке (оправке).
Собирайте все, действуя по обратному алгоритму.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику.2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

  • демонтируем колесо;
  • откручиваем гайку, фиксирующую шаровой палец наконечника;
  • посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
  • рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

  • начинаем снятием колеса;
  • отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
  • вынимаем отработанные колодки;
  • устанавливаем на их места «свежие» детали;
  • процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

  • рычаг переключения переводим в нейтральную позицию;
  • откручиваем болт;
  • фиксируем тягу в требуемом положении и затягиваем болт.

5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

  • откручиваем оба наконечника шланга: от магистрали и суппорта;
  • в скором темпе устанавливаем новую деталь;
  • выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
  • при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

  • разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
  • отсоединяем механизм и извлекаем его в сборе;
  • выполняем очистку с последующей смазкой движущихся элементов;
  • собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

  • в салоне отсоединяем оборванный трос от рукоятки привода;
  • демонтируем узел крепления к кузову Рено Логан;
  • установку нового троса производим на место старого;
  • регулируем степень натяжения и ход рукоятки;
  • проверяем работоспособность.

Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Популярные марки:

Renault Logan

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места

Этот признак ошибочно принимают за рывки муфты.
