Снятие и установка насоса гидроусилителя руля Рено Логан Сандеро (Renault Sandero Logan)

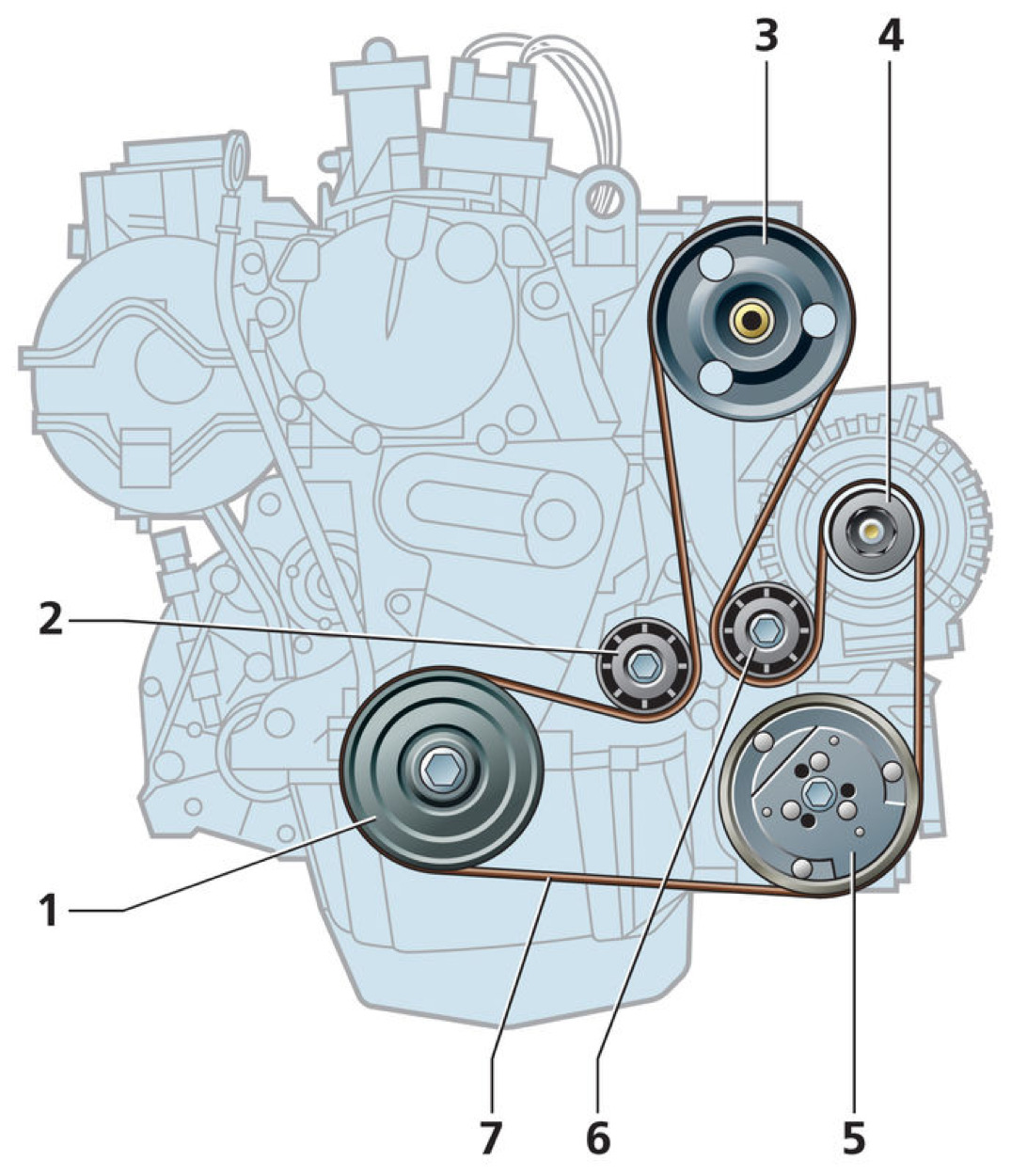

Установка привода на авто с кондиционером и гидроусилителем.

Натяжение ремня на данном типе мотора регулируется специальным устройством. Чтобы приступить к замене необходимо начать со снятия щитка моторного отсека.

Ослабляется натяжитель ремня. Для этого необходимо воспользоваться накидным ключом или головкой на 13. Болт ослабляется, после чего кронштейн проворачивается по часовой стрелке до тех пор, пока не будут совмещены отверстие в нем и корпусе мотора.

Чтобы зафиксировать ролик можно вставить в совмещенные отверстия шуруп или шестигранник 6мм.

После этого можно снять ременной привод. Для авто с гидроусилителем и кондиционером необходимо устанавливать привод с артикулом 5К1747. Так же можно использовать аналог: пятиручьевой, длина 1747 миллиметров.

Снятие насоса гидроусилителя рулевого управления Renault Sandero, Stepway

Насос гидроусилителя рулевого управления снимаем для его замены или при демонтаже двигателя.

Снимаем ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 1,4-1,6 (8V)»; «Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)»).

Снимаем левую блок-фару (см. «Снятие блок-фары на автомобиле Logan»; «Снятие блок-фары на автомобилях Сандеро и Сандеро Степвей»).

Грушей откачиваем жидкость из бачка гидроусилителя рулевого управления.

Головкой «на 10» отворачиваем болт крепления держателя трубки нагнетательной магистрали.

Удерживая штуцер насоса ключом «на 22», ключом «на 17» отворачиваем штуцер трубки нагнетательной магистрали.

Вынимаем штуцер трубки из отверстия штуцера насоса и отводим трубку от корпуса насоса.

Сжав пассатижами хомут крепления наполнительной магистрали, сдвигаем хомут по шлангу.

Снимаем шланг с патрубка насоса.
Вставляем заглушки подходящего диаметра в отверстия трубки, шланга и штуцера корпуса насоса.

Повернув шкив насоса, совмещаем отверстие в шкиве с головкой одного из двух болтов крепления насоса к кронштейну двигателя.
Головкой «на 10» отворачиваем болт крепления насоса к кронштейну двигателя. Аналогично отворачиваем второй болт.

Тем же инструментом отворачиваем два болта крепления насоса с противоположной стороны кронштейна (автомобиль с двигателем 1,6 (16V).

На автомобиле с двигателем 1,4-1,6 (8V) насос с противоположной стороны кронштейна крепится двумя винтами, которые отворачиваем ключом Torx T-40.

Вставив отвертку между корпусом насоса и кронштейном двигателя, отжимаем корпус насоса от кронштейна…

…и снимаем насос.
Устанавливаем насос гидроусилителя рулевого управления в обратной последовательности.

Регулируем натяжение ремня привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 1,4-1,6 (8V)»; «Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)»).

Заливаем в бачок гидроусилителя рулевого управления рабочую жидкость и удаляем воздух из системы (см. «Прокачка системы гидроусилителя рулевого управления»).
