Где находятся заслонки печки на Рено Логан

Смена лампочки

Если не горит лампочка подсветки регуляторов, то сперва нужно проверить предохранители. Лампа подсветки центральной панели — одна. Отсутствие повреждённых предохранителей означает, что необходима замена лампочки.

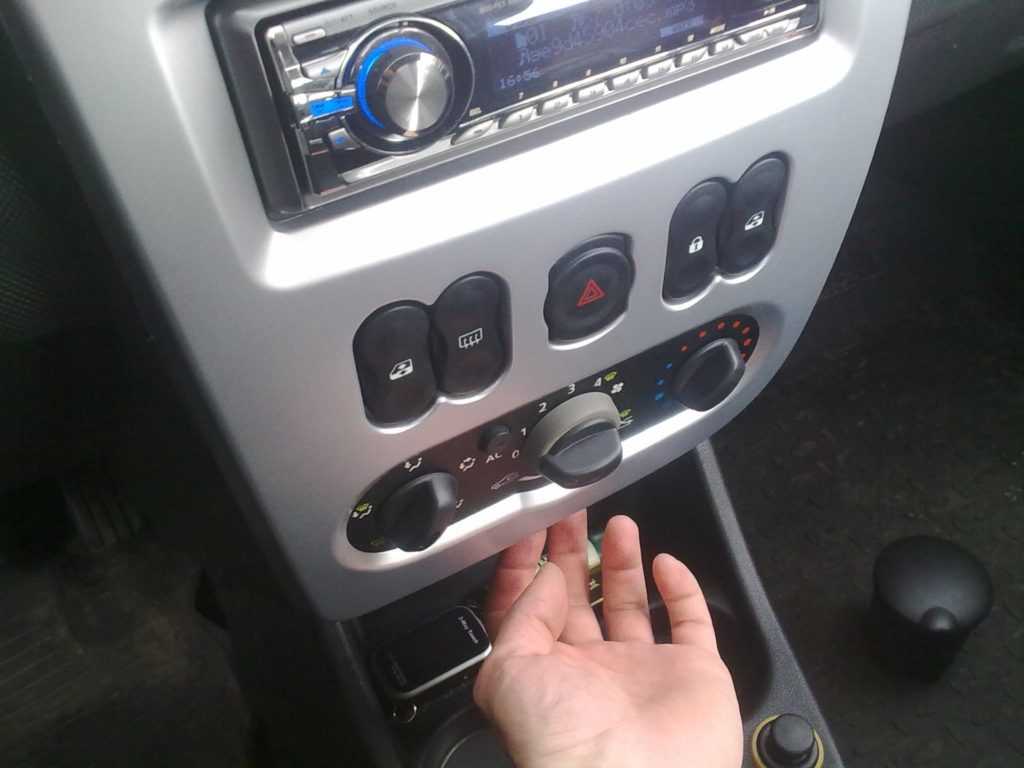

  1. Снять накладку магнитолы.
  2. Аккуратно поддев отвёрткой, снять серую панель.
  3. Снять ручки, которыми управляется вентилятор, обдув и печка.
  4. Открутить шурупы крепления модуля.
  5. Модуль выдавить внутрь, а верхнюю часть вынуть наружу.
  6. Отжать защёлки по бокам и отогнуть панель. Снять панельку затруднительно, достаточно просто отогнуть.
  7. Вот тут и обитает лампочка подсветки. Заменить её на новую и собрать все в обратном порядке.

После несложной процедуры лампочка подсветки снова работает.

Работа систем вентиляции и отопления направлена на создание комфортных условий внутри автомобильного салона. Исправность этих систем позволяет создать оптимальную температуру и удалить иней или влагу с окон.

Ремонт печки Renault Logan своими руками

При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят — достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» — она будет лучше держать давление.

Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.

Замена вентилятора отопителя

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

  1. Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.

Для начала необходимо найти фиксатор, при помощи которого крепится вентилятор

Отсоединяем провода от вентилятора

Меняем резистор

Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.

Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:

  1. Отсоединить клемму провода, идущего от «минуса» аккумулятора.
  2. Найти колодку со жгутом проводов. Нажав на фиксаторы, отсоединить колодку от резистора.

Отсоединяем колодку, нажав на фиксаторы (1), затем откручиваем винт (2)

Вынимаем резистор со всей возможной осторожностью

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

  1. Полностью слить антифриз.
  2. Демонтировать комбинацию приборов и облицовку консоли.
  3. Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.

Для начала необходимо убрать ковровое покрытие

Откручиваем крепление кронштейна

Снимаем кронштейн печки «Рено Логан»

Откручиваем винт и вынимаем трубки радиатора

Финальный этап — снимаем крепления радиатора печки «Рено Логан»

Замена лампочки подсветки печки

Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.

Чтобы поменять лампочку, нужно:

  1. Снять накладку магнитолы и кнопки, регулирующие работу печки.
  2. Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
  3. Найти по бокам защёлки и отжать их.
  4. Отогнуть панель и отыскать перегоревшую лампочку.
  5. Заменить лампочку и произвести все манипуляции в обратном порядке.

Основные неисправности моторов печки

Чаще всего причиной поломки моторчика отопителя является естественный износ его деталей. При длительной работе старение металла — это неизбежное зло, так как щётки, колечки и подшипники имеют ограниченный ресурс. Реже моторчик выходит из строя из-за нарушений в электрике — например, порвались провода или окислились контакты. И также неисправность моторчика бывает обусловлена совсем простой причиной — выработкой смазки.

Обычно водитель автомобиля «Рено Логан» может самостоятельно диагностировать неполадки в работе моторчика. О возникновении неисправностей судят по следующим признакам:

  • изменение звука работы печки;
  • вывод тепла стал неравномерным и слабым;
  • печка с трудом включается.

Если работа печки не соответствует заданным параметрам настройки, то это говорит о неполадках в работе моторчика

Печка начала свистеть

Часто водитель слышит громкий свист во время работы печки. Звук доносится из-под корпуса центральной консоли и свидетельствует о поломке подшипника моторчика или появлении сильного люфта на валу устройства. Если печка начинается свистеть при работе, то скоро она перестанет нормально функционировать, поэтому лучше всего сразу же заменить моторчик на новый.

Смазка моторчика рекомендуется в профилактических целях, но как этап ремонта процедура не позволит надолго устранить свист печки

Почему печка заедает или не включается

Владельцы старых «Логанов» хорошо знакомы с ситуацией, когда печка не включается. Обычно неисправность устраняется ударом по центральной консоли с правой стороны. Печка после этого сразу же начинает работать.

Причин для заедания механизма может быть несколько:

  • разболтался подшипник;
  • сильный износ вала;
  • недостаток смазки;
  • износ щёток мотора.

Удары по приборной панели нельзя считать эффективным методом для восстановления работоспособности печки

Когда печка слабо дует

Обычно неполадки в работе печки водитель замечает не сразу. Чаще всего слабый поток тёплого воздуха при открытых на максимум шторках вызывает недоумение зимой: в салоне холодно, хотя печка должна выдавать сильный поток тепла. Иногда водители замечают, что на четвёртом режиме устройство работает даже слабее, чем на втором.

Причина поломки — замыкание или выход из строя моторчика. В редких случаях возможно просто сильное засорение фильтра в салоне. Соответственно, придётся снимать моторчик печки и фильтрующий элемент и смотреть, в чём именно скрывается причина неисправности.

Если печка на максимуме очень слабо дует, то нужно менять моторчик

Блок управления отоплением, вентиляцией и кондиционированием Renault Sandero, Stepway

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки
переключателя режимов работы вентилятора (при включенном зажигании). При
этом включается одна из четырех скоростей вращения вентилятора.

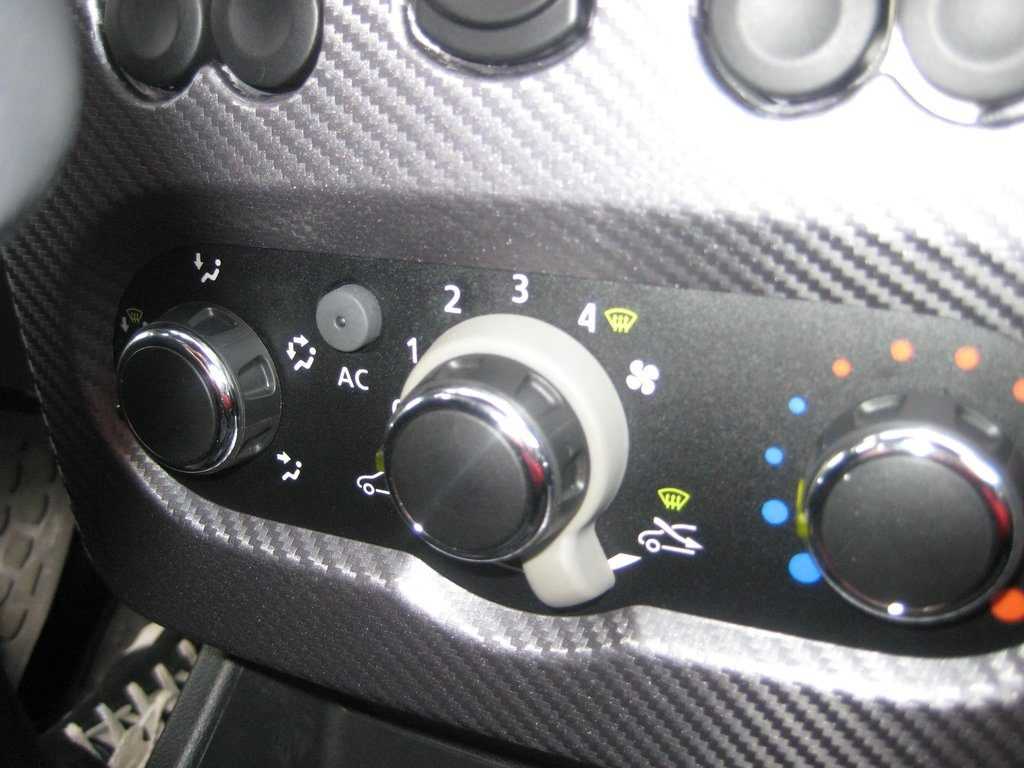

Блок управления отоплением, вентиляцией и кондиционированием:
1 – регулятор распределения потоков воздуха;
2 – выключатель кондиционера;
3 – переключатель режимов работы вентилятора;
4 – рычаг управления режимом рециркуляции воздуха;
5 – регулятор температуры воздуха
Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем
скорость вращения вентилятора.
Регулятор распределения потоков задает следующие направления потоков
воздуха в салоне:



– в зону расположения головы
.
Воздушный поток через дефлекторы в панели приборов поступает в верхнюю
часть салона автомобиля;


– в зону расположения ног и головы
.
Воздушный поток поступает через дефлекторы в верхнюю часть салона
автомобиля и в зону расположения ног;


– в зону расположения ног
.
Воздушный поток поступает только в зону расположения ног;


– в зону ног и на обдув ветрового стекла и стекол передних дверей
.
Воздушный поток поступает в зону расположения ног, а также к решеткам
обдува ветрового стекла и стекол передних дверей;


– на обдув ветрового стекла и стекол передних дверей
.
Воздушный поток поступает только к решеткам обдува ветрового стекла и
стекол передних дверей.

Поворотом рукоятки регулятора температуры воздуха изменяем температуру
воздуха, поступающего в салон.
Для повышения температуры воздуха поворачиваем рукоятку регулятора по
часовой стрелке, в красный сектор шкалы, а для снижения температуры
воздуха – против часовой стрелки, в синий сектор.
Для поступления в салон наружного воздуха переводим рычаг управления
рециркуляцией воздуха в крайнее правое положение.
Для включения режима рециркуляции воздуха переводим рычаг управления в
крайнее левое положение.
Режим рециркуляции воздуха (прекращение подачи наружного воздуха в
салон) рекомендуется использовать при необходимости быстро снизить или
повысить температуру воздуха в салоне, а также при движении по
запыленной местности или в плотном транспортном потоке, чтобы избежать
попадания в салон пыли или отработавших газов.


Используйте режим рециркуляции при поднятых
стеклах дверей. Не рекомендуется использовать режим рециркуляции
продолжительное время, так как это может привести к увеличению влажности
воздуха в салоне и запотеванию стекол.
Воздух в салон может поступать через центральные или боковые дефлекторы
системы отопления, вентиляции и кондиционирования.
Для поступления воздуха в салон…


…открываем дефлектор, нажав на его шторку.
Для изменения направления потока воздуха…

…поворачиваем дефлектор в соответствующую сторону.
Для предохранения ветрового стекла и стекол дверей от запотевания в
теплое время года достаточно направить на них холодный воздух. Для этого
необходимо:
– регулятором распределения потоков направить воздух через верхнюю
решетку обдува ветрового стекла и решетки обдува стекол передних дверей;
– рычаг управления рециркуляцией воздуха перевести в крайнее правое
положение;
– рукоятку регулятора температуры перевести в синий сектор;
– включить соответствующий режим вентилятора.
Для очистки стекол от льда и снега направляем на них подогретый воздух,
переведя рукоятку регулятора температуры воздуха в красный сектор и
включив необходимый режим работы вентилятора.
После оттаивания стекол регулятором распределения потоков воздуха
выбираем желаемое направление подачи воздуха в салон.
Для ускорения прогрева салона на стоящем автомобиле рекомендуется
включить режим рециркуляции, а при движении – выключить.


ИСПОЛЬЗОВАНИЕ КОНДИЦИОНЕРА

Для включения кондиционера нажимаем кнопку выключателя (см. выше) при работающем двигателе. При этом в кнопке загорается индикатор. Повторным нажатием на кнопку выключаем кондиционер.

На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому, если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить.

Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон.

Если потребности во включении кондиционера нет, то его необходимо включать раз в две недели, на несколько минут, даже в зимний период эксплуатации при небольших отрицательных температурах. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования.

При длительной стоянке на солнце в жаркую погоду температура воздуха в салоне намного выше наружной. Для быстрого охлаждения салона необходимо на некоторое время открыть двери, чтобы вышел горячий воздух. Затем пустить двигатель, включить кондиционер в режиме максимального охлаждения и закрыть двери. После посадки в салон следует перевести кондиционер в наиболее благоприятный режим: рекомендуется поддерживать разность внутренней и наружной температуры в пределах 5–9 °C. Поток охлаждающего воздуха лучше всего направлять вверх, и ни в коем случае не в лицо. Это может вызвать простудные заболевания и воспаление лицевых нервов.

Режим максимального охлаждения салона рекомендуется использовать в жаркую погоду или после продолжительной стоянки автомобиля на солнце. Реализуется этот режим следующим образом.

Включен режим рециркуляции воздуха. Регулятор распределения потоков воздуха переведен в одно из своих положений; регулятор температуры воздуха повернут в крайнее положение против часовой стрелки; переключатель режимов работы вентилятора – в положение «4»; кондиционер включен.

После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.

Видео по теме «Блок управления отоплением Рено Логан, Сандеро»

Снятие и разборка блока климата под пересвет рено логан/сандеро.

Замена ламп подсветки блока отопителя

Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

Демонтаж системы отопителя

Большинство владельцев Рено Логан убеждены в том, чтобы заменить мотор печки, требуется полностью демонтировать переднюю панель. Такая же позиция описана и в мануале по ремонту и эксплуатации автомобиля. Так как, такой процесс достаточно дорог и неудобен, многие владельцы предпочитают оставить эту проблему нерешённой. Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

Но в самом начале, убедитесь в чистоте салонного фильтра, иногда из-за его загрязнения воздух не может пробиться в салон. Фильтр установлен в правой стороне передней панели.

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Инструмент для работы

Для демонтажа отопителя нам потребуются такие инструменты:

  • Отвёртка с прямым жалом.
  • Отвёртка крестовая.
  • Пластиковый съёмник (либо обычная линейка).
  • Ключ TORX T20.

Последовательность работ по демонтажу печки

Убираем уплотнитель дверного проёма.

Для того чтобы легче было снять уплотнитель, нужно предварительно поддеть его.

Поддев пластиковую облицовку стойки отвёрткой, снимаем её с фиксаторов.

Пластиковая накладка фиксируется с помощью металлических защёлок к кузову.

После этого будет виден первый винт, с помощью TORX T20 выкручиваем его.

Откручиваем этот болт с помощью TORX T20.

Затем аккуратно с помощью плоской отвёртки отсоединив заглушку в правом нижнем углу панели у бардачка, откручиваем второй винт.

Отворачивая заглушку, соблюдайте осторожность чтобы не сломать фиксаторы.

Теперь, когда панель не зафиксирована оттягиваем её на себя, для того чтобы образовалась небольшая щель.

При оттягивании панели от корпуса, следует избегать резких движений.

Затем осматриваем поверхность за панелью, чтобы найти корпус вентилятора. Найти его не трудно, он круглый и находится недалеко от фильтра салона.

Корпус вентилятора очень трудно не заметить.

После того как вентилятор печки обнаружен, снимаем с него фишку с кабелем питания и поворачивая корпус вентилятора по часовой стрелке вытаскиваем его.. Различают два вида конструкции вентиляторов, хотя и различия между ними минимальна

Различают два вида конструкции вентиляторов, хотя и различия между ними минимальна.

Первый вариант печки широкий разъём электрического контакта.

У второго варианта он узкий.

Самостоятельная замена вентилятора печки

Вентилятор отопителя Логан интегрирован в один блок с моторчиком, поэтому демонтируется вместе с ним. Многие автовладельцы Renault Logan говорят, что для его демонтажа требуется полностью снять центральную панель автомобиля, но существует способ сделать это, просто открутив два крепежных болта.

Чтобы снять вентилятор печки, сначала снимается облицовка правой стойки, нужно аккуратно поддеть ее отверткой и поддеть две защелки. Она открывает верхний саморез, который откручивается отверткой с наконечником Т20. Снизу на панели находится пластиковая заглушка, под которой еще один саморез с такой же головкой. После вывинчивания саморезов заглушка закрывается, а уплотнитель двери полностью снимается, чтобы не повредить их при работе. После можно будет снять вентилятор.

Панель аккуратно снимается с направляющих элементов. Вентилятор печки Рено Логан находится под бардачком, установленный в воздуховоде. Увидеть его, даже если максимально отогнуть панель не удастся, все манипуляции проводятся на ощупь.

Сначала аккуратно отключаете электрический разъем, затем снимаете вентилятор отопителя Рено Логан. Для этого нажимается защелка, и он проворачивается по часовой стрелке до щелчка, вытягивается из крепления. При этом правая часть приборной панели оттягивается достаточно сильно, поэтому нужно быть осторожным, чтобы не сломать пластик.

Два типа вентиляторов отличаются разъемами и креплением к корпусу. Замена вентилятора печки на Логан осуществляется после демонтажа всего узла. Снимаете крышку и видите моторчик, если он работает, достаточно смазать его ATF из шприца. Если это не помогает, его можно прозвонить, проверить щетки, но скорее всего потребуется замена мотора отопителя. После осмотра, профилактики или замены узла он устанавливается на место в обратном порядке.

Снять и поменять моторчик печки на Renault Logan можно самостоятельно. Для этого не требуется никаких особых инструментов и приспособлений. Единственная сложность – демонтаж и обратную установку нужно будет производить на ощупь. Но при определенной сноровке с этим проблем не возникает. Чтобы новая деталь гарантировала надежность, покупать моторчик печки лучше от оригинальных производителей, которые рекомендует Рено, их всего два. После монтажа нужно проверить надежность закрепления панели, облицовки правой стойки и резинового уплотнителя. Если этого не сделать, посторонние скрипы и сквозняки сделают езду некомфортной.

Меняем вентилятор в модели Сандеро

Сам процесс замены достаточно прост и доступен владельцу Renault Sandero с незначительным опытом. Здесь придется запастись таким инструментом:

  • отвертками: крестообразной и плоской;
  • «TORX T20» (ключ – звездочка);
  • линейкой;
  • подходящим съемником для демонтажа пластиковых панелей.

На весь процесс владелец затратит не более 1 часа времени.

Процедура имеет следующий алгоритм:

Сначала потребуется демонтировать уплотнитель, расположенный на верхней части правой двери. Теперь с помощью линейки или указанного съемника демонтируем пластмассовую панель кузовной передней стойки. Она фиксируется защелками, которые следует аккуратно отжать. С помощью «ТОРКС» выкручиваем винты крепления панели, расположенной ниже бардачка. Здесь потребуется предварительно извлечь пластиковые заглушки. Теперь панель можно аккуратно снять, потянув ее на себя

Действуем осторожно, дабы не повредить электрические магистрали и лампу подсветки. В образовавшееся пространство просовываем руку и нащупываем вентилятор

Он имеет круглую форму. Ухватившись за него, тянем на себя. Действуем наощупь. Отключаем разъем. Демонтируем мотор Renault Sandero, корпус которого поворачиваем по ходу часовой стрелки. Осматриваем лопасти устройства на предмет присутствия на них видимых повреждений. Принимаем решение о замене. Устанавливаем новый мотор (если требуется), после чего возвращаем весь узел на прежнее место. Предварительно подключаем электрический разъем. Весь оставшийся перечень манипуляций выполняем по обратному алгоритму.
