Фаркоп на Рено Сандеро: установка своими руками

Чертежи всех деталей с размерами, вариант 1 (Рено Логан фаза 1 и 2)

Можно изготовить фаркоп на Рено Логан своими руками, но чертежи надо изучить очень внимательно. Если речь идёт об авто из фазы 1 или 2, читайте текст дальше. Чертежи не подходят для «фазы 3», то есть для седанов последнего поколения.

Конструкция в сборе

Вся конструкция состоит из трёх узлов – двух фланцев и одной балки. Боковые фланцы будем называть кронштейнами. Их чертёж показан на фото.

Боковой кронштейн (2 шт.)

Балка в сборе включает в себя пять деталей. Сама балка – это труба с внешними размерами 60 на 40. Можно использовать трубу сечением 40 на 40, но тогда уменьшится вырез в «щеке»: размеры 50 и 115 станут равными 40 и 125. Тут всё просто.

Все детали узла «балка»

Обратите внимание – гайка М12 должна быть приварена к фланцу. При невозможности это выполнить в стенке трубы сверлят монтажные отверстия

Но лучше так не делать – балка должна остаться герметичной!

Крюк

В комплекте, о котором идёт речь, была деталь с названием «крюк». Приводим её размеры.

Самая важная деталь фаркопа

Диаметр шара, показанный здесь, является стандартным – 50 мм. Технологию изготовления мы не рассматриваем.

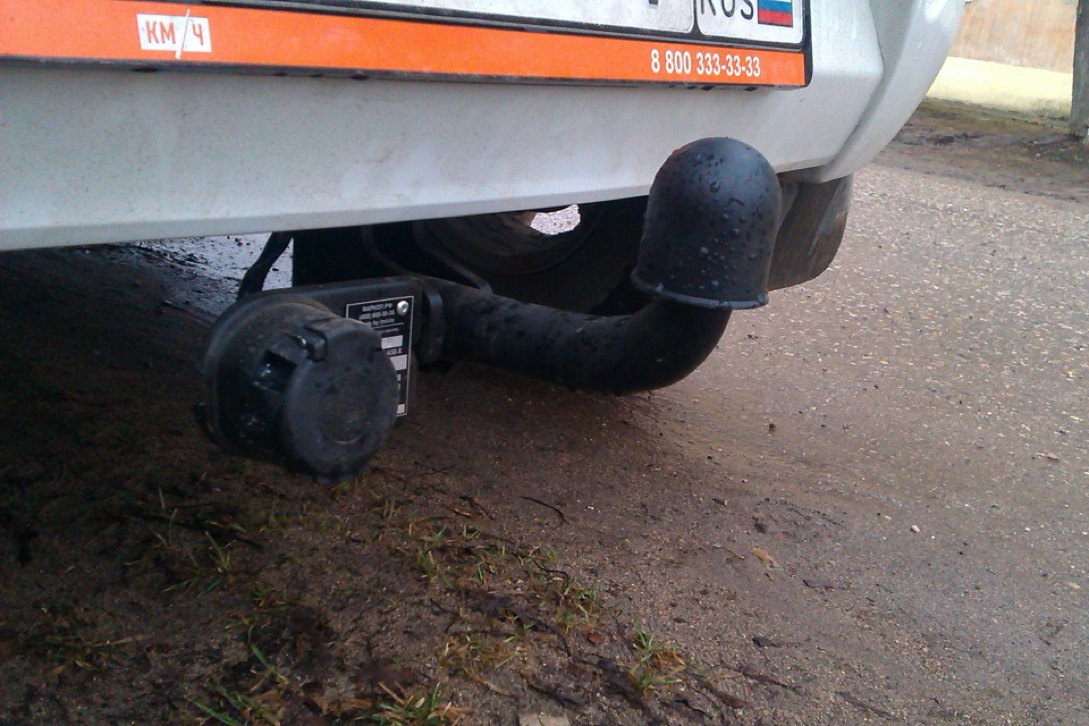

Внешний вид фаркопа по чертежу №1

Ниже показано, как выглядит фаркоп из «Проекта 1». О его установке читайте дальше.

Самоделка для авто из первого поколения

Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть.

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Прочность конструкции позволяет возить полноценный прицеп

Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
далее понадобится просверлить отверстия под стопорный палец;
теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Установка

Рабочий процесс разбивается на несколько стадий:

Распаковка изделия. Снимите пленку на ТСУ и клейкую ленту на крепежных изделиях.
Прочтите и ознакомьтесь с инструкцией по монтажу.
Снимите запаску. Одной из особенностей «Сандеро» является крепление запасного колеса под дном машины. Снимается оно при помощи лебедки, располагающейся внутри багажника возле защелки его крышки. Лебедочный ключ расположен в багажном отделении за правым задним фонарем. Для вставки ключа в лебедку приподнимите коврик багажного отделения.

При необходимости демонтируйте защиту глушителя.
Удалите заглушки, которые расположены в лонжеронах в отверстиях сбоку.
Откройте отверстия для монтажа, находящиеся снаружи лонжеронов.
С внешней стороны лонжеронов начните монтировать кронштейны для ТСУ.
Удалите замок, удерживающий запасное колесо. В дальнейшем он будет установлен через балку фаркопа.
Затяните соединения для болтов, поставьте запасное колесо.
Если вы демонтировали защиту для глушителя, поставьте ее обратно.
На балку установите разъем для штепселя и шар.
Жгут проводки от ТСУ подсоедините к автомобильной проводке согласно схеме.

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весело, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать здесь;
Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
Далее устанавливается площадка, необходимая для розетки фаркопа;

Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
Возвращайте свой глушитель на место;
Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Вы сумели проделать сложную работу своими руками, с чем я вас и поздравляю!

Как установить фаркоп

В стандартный комплект фаркопа входит все необходимое, вам остается только вооружиться крестообразной и плоской отверткой, а также накидными и торцевыми ключами. После этого необходимо загнать машину на эстакаду или яму. Хотя клиренс Логана позволяет использовать и кирпичи, с помощью которых вы немного приподнимаете заднюю часть авто.

Внимательно прочитайте, идущую в комплекте схему, если вы устанавливаете готовое ТСУ. После этого освободите багажник от ненужного хлама, особенно по бокам, и выполните следующие шаги:

Снимите подвесы глушителя, начиная с середины машины и заканчивая элементами, расположенными у самого «глушака». Чтобы детали легко снимались, используйте любой смазочный состав.
Отсоедините глушитель, оставив его на задней балке.
Найдите на лонжеронах в багажнике технологические отверстия, предусмотренные производителем, и вытащите из них заглушки. Для этого достаточно поддеть их плоской отверткой.
Найдите отверстия в лонжероне, которые спрятаны под защитной пленкой. Используя крестообразную отвертку, выдавите их внутрь багажника, так проще всего прорвать пленку. Повторите процедуру с противоположной стороны.
Соберите фаркоп, начиная с боковых пластин, к которым крепится центральная поперечная балка. При этом не затягивайте болты слишком сильно.
Отрегулируйте позицию шара. Этот элемент должен находиться только вдоль продольной оси машины.
Установите буксировочный крюк.
Установите площадку, предусмотренную для розетки.
Удостоверьтесь что все установлено ровно, после чего можно смело затянуть болты.

После этого можно вернуть глушитель на место. Однако при этом обязательно протрите обвесы, чтобы очистить их от смазки и прочих материалов. Остается только подключить розетку фаркопа.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа.

Все доступные фаркопы можно разделить на несколько типов.

Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

Лидер-Плюс;
VFM Bosal;
Thule (Brink);
Imola;
Leader;
Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Знакомство с семейством Логан и его родственниками

Первым делом определитесь, с каким автомобилем вы имеете дело. На это во многом влияет выбор ТСУ и подключение. Да и сама установка на машину фаркопа с прицепом будет отличаться.

У вас может быть:

Рено Логан первого поколения;
новая генерация Логана 2 поколения примерно от 2012 до 2017 года выпуска;
Вариация Логана с индексом MCV, то есть универсал;
Dacia Logan.

Между старым и новым поколениям отличия более серьёзные, нежели между Рено Логан и Dacia Logan. По сути, это два одинаковых автомобиля, только с разными шильдиками на капоте и багажнике.

Модель 1 поколения начали выпускать с 2004 года, а в 2008 году произошел рестайлинг. Уже в 2012 году вышло в свет второе поколение. К 2013 году машина добралась до России, а в 2014 уже ставила своеобразные рекорды по продаваемости.

Тут все понятно. Если у вас машина до 2012 года выпуска, тогда вы имеете дело со старой версией. Все, что выпущено после 2012 года, уже относят к новой генерации. Наиболее значимой отличительной чертой является то, что у нового Logan есть бортовой компьютер и электронный блок управления, а потому при установке ТСУ обязательно потребуется докупить блок согласования.

Фаркопы на Renault

Для выполнения данной процедуры следует определиться с наиболее рациональным вариантом пути и через просверленные отверстия проложить проводку, подсоединив все контакты, согласно цвету. Своими руками намечаем центральный сегмент установки, фаркоп рено сандеро место между траверсами на бампере Renault Sandero. Понадобится прикрепить к центральному сегменту сварного компонента детали уголки с фаркоп рено сандеро придания дополнительной жёсткости конструкции и формирования съёмного узла.

Прикрепив балку с угловым сечением, надо приварить к ней гайки, состыковав полученную деталь с центральным сегментом конструкции. Изготавливая фаркоп своими руками надо обеспечить подачу электроэнергии к прицепу с целью обеспечения работы осветительных приборов. Придётся удлинить существующую магистраль через задний фонарь и сделать соединительную розетку, используя контакты с соединителем.

Монтаж Установка фаркопа на Renault Sandero начинается фаркоп рено сандеро подготовительных мероприятий: Начинаем работу с крепления времянки, обеспечивающей соединение фаркоп рено сандеро рамы с кузовом Рено Сандеро.

Если планируется выполнить предварительную примерку, то фиксация осуществляется посредством хомутов. Убедившись в правильности расположения фаркопа на раме, прокладывают монтажные ходы. Основная задача в процессе установки заключается в увеличении кузовной несущей способности Renault Sandero. Придётся сделать в дне багажного отделения напротив нижних лонжеронов пару отверстий, используемых при монтаже накладок. Нехитрая операция укрепит конструкцию Renault Sandero и предотвратит повреждение осей лонжеронов.

Теперь надо добиться качественного фаркоп рено сандеро кузова Рено Сандеро и фаркопа с помощью сварных работ. Подключение электрооборудования Эксплуатация прицепа сопряжена с подключением электрооборудования, осуществляемым посредством изготовления ходов, позволяющих протянуть проводку.

Надо выбрать беспрепятственный путь и в проделанные ходы в кузове Renault Sandero протянуть кабель сквозь проёмы, подключив его с соблюдением цветовой схемы.

Установка разъёма-розетки, обеспечивающего подсоединение электрического оборудования прицепа, выполняется с помощью кронштейна и болтов. Штепсельная розетка с системой проводов подсоединяется в точном соответствии с цветовой схемой. Надо применять при работе с Фаркоп рено сандеро Сандеро тринадцатижильный разъём.

Установка фаркопа на Рено

Монтаж фаркопного устройства на хэтчбэке Renault выполняется со вспомогательного этапа:

Снятие обшивки багажного отделения;
Очистка от посторонних предметов багажника;
Извлечение всех элементов, которые могут воспламениться.

Чтобы правильно и грамотно все установить, вам потребуются чертежи. Сначала фиксируется временная деталь, позволяющая соединить кузов Сандеро с прицепной рамой. При предварительной установке, происходит «наживление» с помощью хомутов. В случае удачной примерки и если фаркоп сел, начинают готовить крепежные пазы. На чертежах все наглядно показывается, как должно быть. В днище багажного отсека создается отверстия на 12,5 мм, через которые с помощью болтов, шайб и гаек будет установлена вся сцепная конструкция.

При установке следует повысить несущую способность кузова Renault Sandero. Для крепления накладок через дно багажника просверливаются два отверстия, расположенные против нижних балок рамы автомобиля. Столь простая операция повысит прочность кузова Сандеро и защитит оси лонжеронов. Теперь необходимо выполнить качественно сварку мест, где крепится фаркоп на кузове Renault Sandero.

Подключение электрики

Некоторые автовладельцы предпочитают использовать розетку только в момент непосредственной транспортировки прицепа. Это связано с тем, что при езде по пересеченной местности или при «неудачной» парковке в первую очередь страдает именно этот элемент. Розетку можно подключить к б/с автомобиля и убрать в багажник.

Полезно! Перед подключением розетки фаркопа отключите АКБ автомобиля. Для этого достаточно лишь снять минусовую клемму.

Чтобы подключиться к автомобильной сети нужно только провести розетку от самого ТСУ к одной из задних фар. Электрика подключается согласно следующей схеме.

Это стандартные разъемы на 7 контактов для легковых прицепов, но существуют также и модели на 13 пинов, которые чаще всего используются при перевозке трейлеров. Если распиновка отличается, лучше не мудрить и купить переходник.

Как изготовить фаркоп для Логана

Изготовить фаркоп самостоятельно несложно, главное, уметь пользоваться чертежами и чтобы у вас под рукой были сварочный аппарат и болгарка. Сперва необходимо изготовить основную деталь будущего фаркопа – силовую балку, которая будет передавать усилие с крюка на корпус АТС.

Затем изготавливается боковой кронштейн. Эта деталь позволит закрепить силовую балку на кузове автомобиля.

Следующий шаг – это буксировочный крюк, к которому будет цепляться прицеп. Обычно эту деталь изготавливают из обрезка трубы, который необходимо изогнуть трубогибом. После этого к крюку приваривается шар.

Далее подготавливается фланец и щека.

Руководствуясь приведенными выше чертежами, вы без труда изготовите фаркоп самостоятельно. После этого, независимо от того купили вы ТСУ или смастерили его своими руками, изделие необходимо установить.

alin3000 комментирует:

Подскажите пожалуйста. Где можно взять чертеж по которому можно изготовить фаркоп? спасибо28.10.2015

Всем — ХОЙ !Давненько я ничего не писал, не выкладывал и т.п. Решил написать/показать сам процесс установки фаркопа на автомобиль, может кому-то поможет моё наглядное пособие. Опустим лирическое вступление и приступим.

Приобрёл фаркоп . Он продаётся в компактной упаковке в виде конструктора “собери сам” Набор состоит из железной, крепёжной, электрической частей. (Фото 1)

Фото №1Состав крепёжной части. (Фото №2)

Фото №2.

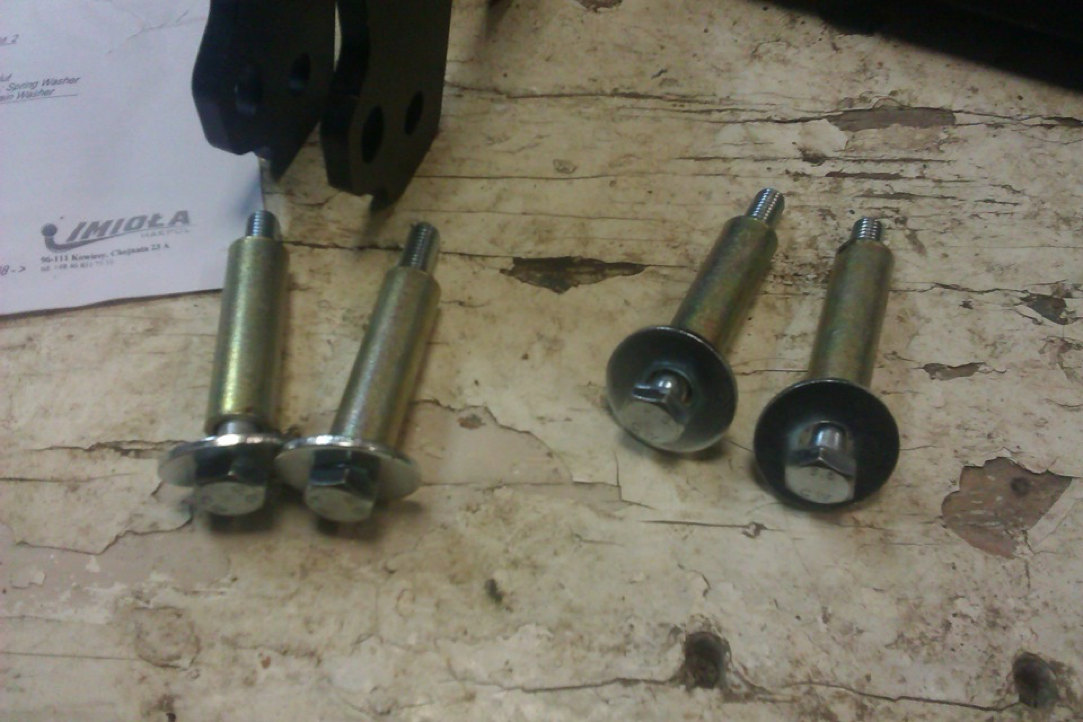

Состав крепёжной части. (Фото №3)

Теперь преступим к установки. Сначала подготовительная работа. Выгребаем всё содержимая багажника, для ленивых только освобождаем от вещей “щёки” ибо основная работа будет там.Лезем под авто и снимаем с резиновых подвесов глушитель сперва в середине авто, затем у глушителя. (Фото №4)

Фото №4.

Чтобы не порвать “в горячке” резиновые подвесы, следует надавить глушитель рукой вниз. В растянувшемся подвесе появятся отверстие, куда надо просунуть шлицевую отвертку обильно смазанную салидолом. После чего резиновый подвес легко руками снимается со своего посадочного места. (Фото №5 )

Фото №5.

Снятый глушитель укладывается на заднюю колёсную балку. Он нам теперь не мешает.(Фото № 6)

Фото №6.

Поле снятия резиновых подвесов.

ОБЯЗАТЕЛЬНО

протереть посадочное место и сам подвес от салидола ибо он насаживается “на сухую”. Теперь лезем в багажник. Нас интересуют пластмассывые заглушки на ланжеронах с внутренней стороны “щеки”. (Фото № 7)

Фото №7.

Шлицевой () отвёрткой поддеваем заглушки и демонтируем их. Фото №8

Фото №8.

Заглушки скрывают заводские технологические отверстия. (Фото №9)

Фото №9.

Пусть вас не пугает отсутствие заглушек или отверстий на ланжероне под машиной (Фото№ 11). Заводом они спрятаны за самоклеящейся лентой.

Фото №10.

После того как вытащили все заглушки берется крестообразную отвёрку () из вставляем в образовавшееся отверстие и вдавливается руками внутрь. Отвёртка легко и аккуратно прорывает защитную плёнку.(Фото №11) Такуюже опирацию повторяем с болтом М8 из крепёжного набора.

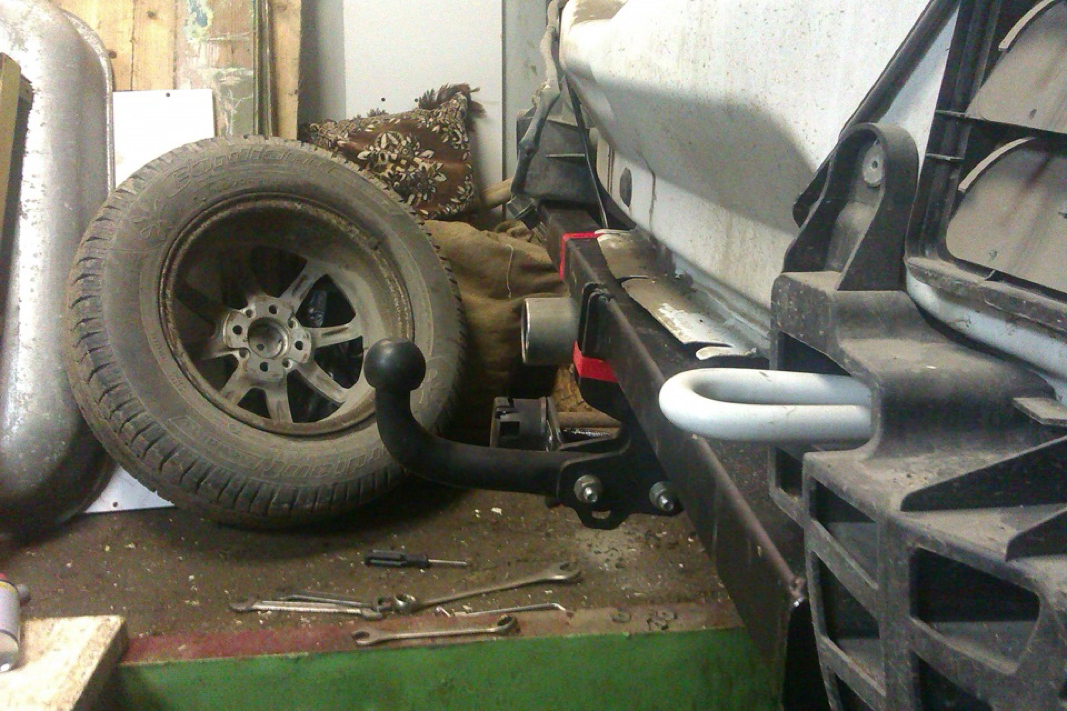

None на Фото № 12,13 виден собранный фаркоп.

Фото №12

Фото №13Поле того как всё собрали протягиваем все гайки и устанавливаем яблоко (елдак).

Теперь об электрике. По своему опыту знаю, что розетка нужна только в момент перевозки прицепа. На пересёченной местности или при парковке первую очередь страдает от механического повреждения — розетка.

Поэтому я её специально не установил на штатное место. Подключённая к бортовой сети розетка лежит в багажном отсеке вместе рядом с запаской. При необходимости розетка подсоединяется к прицепной вилке крепиться на одну гайку к штатному месту установки (в дальнейшем будет сделан быстросъем).

крышка багажника не придавливает проводку, между закрытой багажной крышкой и бампером есть достаточно места для кабеля. Теперь об элекропроводке. Она простая .

Схема расключения розетки приведена в “электрической части ” (см. выше). Противотуманку, поворотник левый, габариты, тормоза, подсветку номера берём с левой фары.

Чтобы разобраться что куда идёт и откуда берётся достаточно посмотреть на разобранную “плату” заднего левого фонаря.(Фото №14)

Фото №14.

Оборотная сторона фонаря(Фото №15)

Фото №15.

Подсветку номера я брал от габаритов. Провод от правого поворотника проложил по периметру багажного отсека за обшивкой. Это было сделано для того, чтобы уберечь провод от механического повреждения грузом.

К слову, стоит сказать, что подвеска на Логане установлена «добротная», поэтому труднопроходимые проселочные дороги этой машине не страшны. Остается только подобрать такой же надежный и качественный фаркоп.

Порядок установки.

Каждый фаркоп на Рено Сандеро Степвей может иметь свои конструктивные особенности, но в целом порядок действий остается совершенно одинаковым. Следует запастить набором ключей под шестигранники и Torx. Установку лучше всего производить на смотровой яме. Можно использовать подъемник. Главное, чтобы задние колеса можно было вывесить, например, подложив под них чурбаки или специальные проставки.

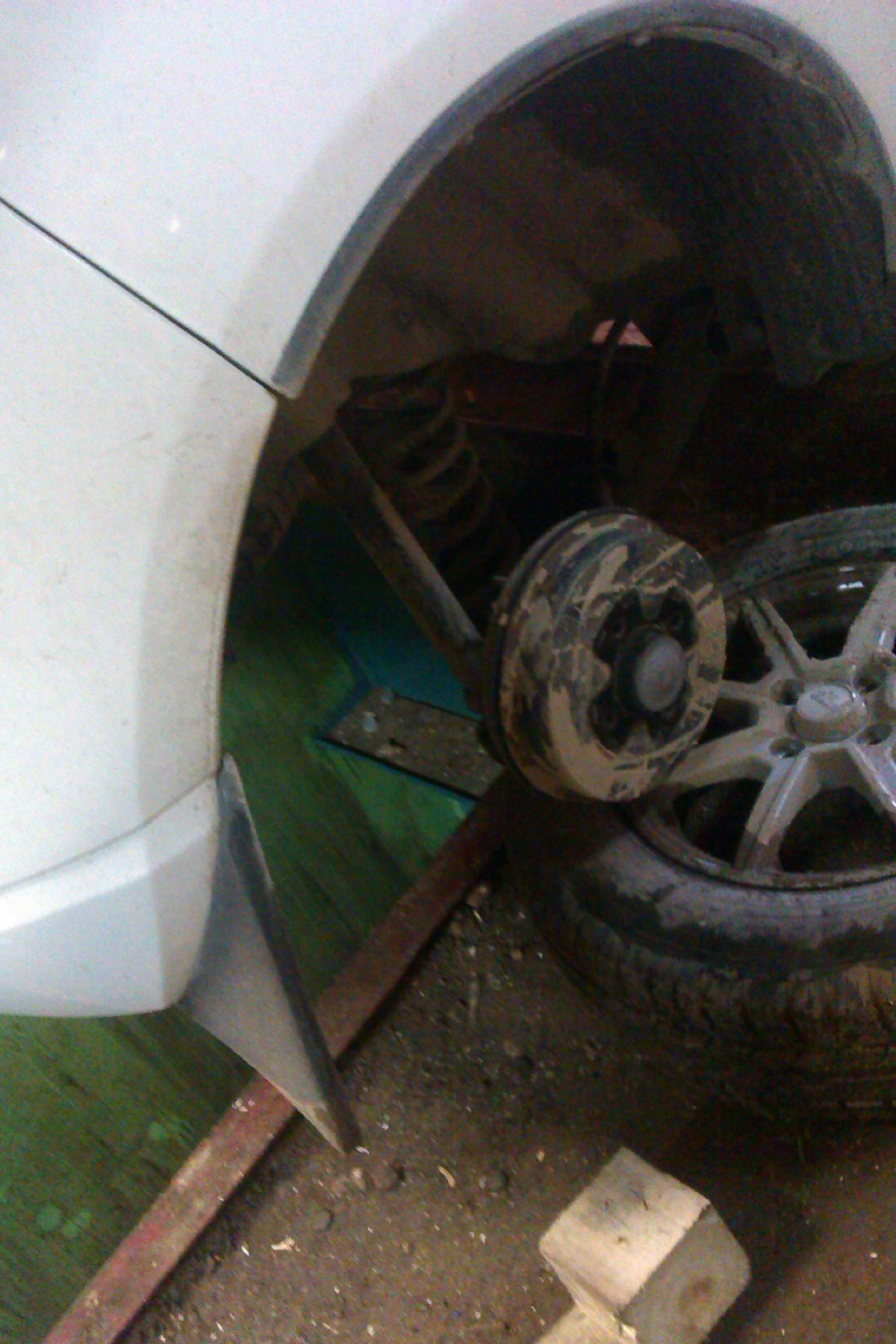

Работа начинается со снятия задних колес.

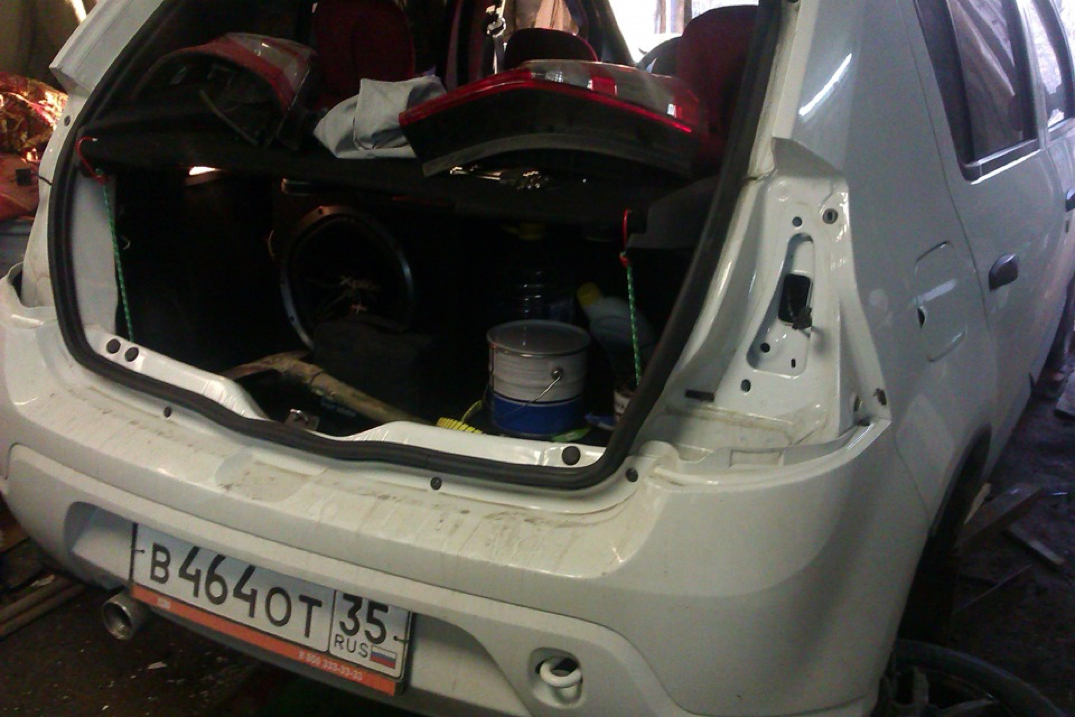

После этого придется демонтировать задние фары. Это необходимо для демонтажа бампера. В багажном отделении под крепленией фары есть специальные вертушки, которые необходимо полностью выкрутить. Фара остается держаться на заглушке в верхней части. Фара устанавливается в специальный паз направляющей. Поэтому для снятия необходимо ее вытянуть до щелчка и дернуть на себя.

Выкручиваются саморезы, которые держат бампер в районе подкрылок и брызговика. Затем переходим к тем, что находятся под крышкой багажника. Для этого лучше снять запаску, она может сильно мешать. При помощи плоской отвертки снимаем клипсы, которые удерживают бампер. Клипсы расположены под фарами, по три с каждой стороны. Две достать довольно легко. Чтобы отсоединить третью необходимо снять пистон с внутренней стороны

Снятие бампера нужно осторожно, поскольку на нем закреплена подсветка номерного знака. Чтобы ее демонтировать нужно провернуть против часовой стрелки

Теперь нужно переместиться под машину. Снимаем защиту глушителя, которая установлена на 3 болта.

В лонжеронах имеются специальные отверстия в которые производиться установка фаркопа на Рено Сандеро. Они закрыты заглушками. Открываем их и закрепляем втулки из комплекта. Перед этим лучше обработать отверстия антикоррозийным веществом, чтобы обезопасить кузов от появления ржавчины на открытых участках. Втулки крепятся при помощи шайбы и гровера, затем устанавливаем розетку и крюк.

втулки

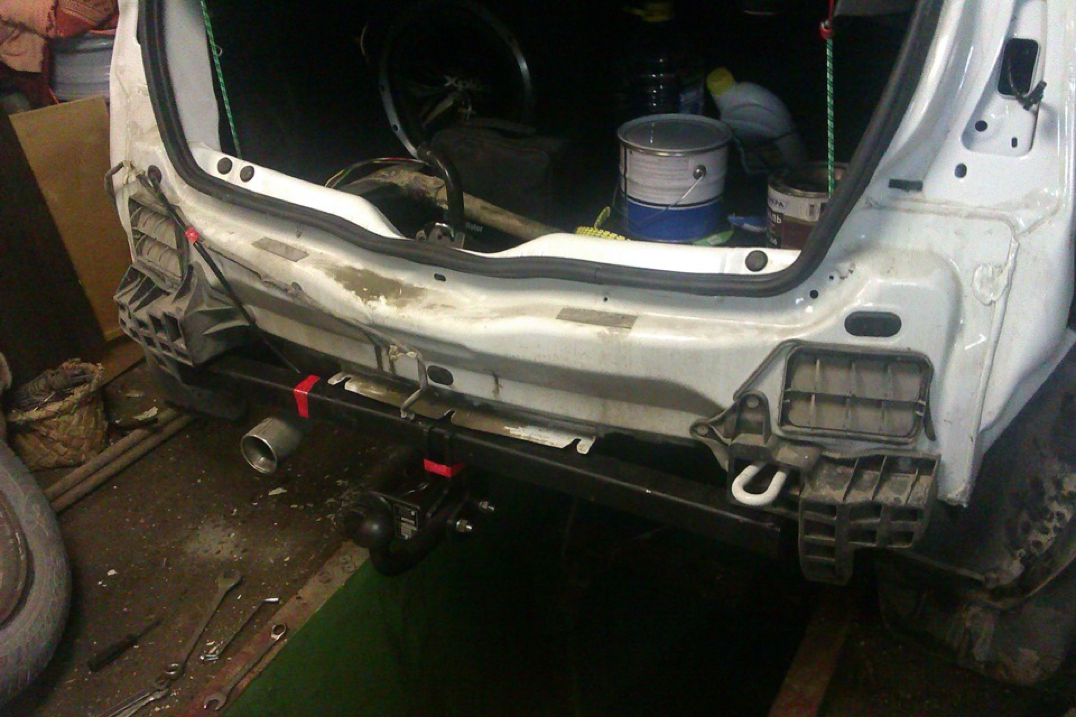

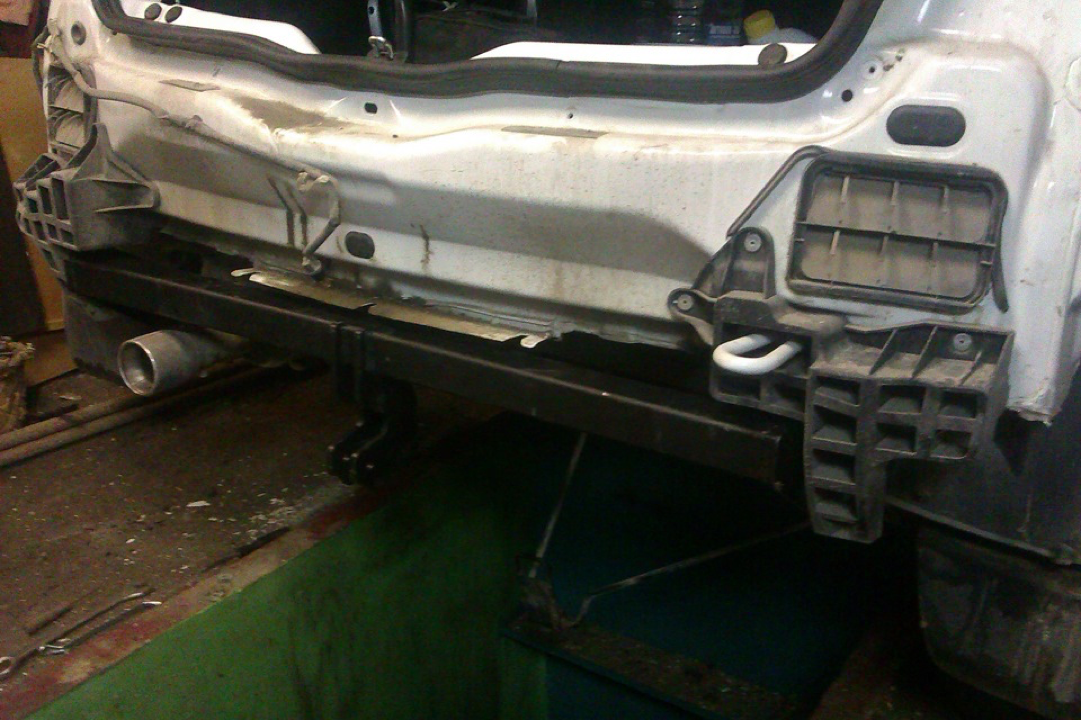

установленная балка

К розетке необходимо подключить провода для вывода сигналов поворота и стоп-сигнала. Провода протягиваются с левой стороны. Для этого в багажнике предусмотрено наличие специального отверстия, закрытого заглушкой.

После установки производиться сборка в обратном порядке. Бампер устанавливается в специальные направляющие, после чего фиксируется клипсами и саморезами. После этого укладываем на место запаску, монтируем колеса.

При наличии минимальных навыков работа займет не более 3 часов, что позволит существенно сэкономить на услугах СТО.
