Введение
Сконструированная триста лет назад и будучи простой и надёжной, как крестьянская телега, «самоходная повозка» ныне, пройдя путь инженерных усовершенствований, превратилась в стильный и современный автомобиль.
Сейчас конструкция автомобиля превратилась в сложнейшую квинтэссенцию самых передовых технологических, конструкторских и дизайнерских достижений человечества. Управляет этим технологическим чудом и помогает водителю следить за дорожной обстановкой большое количество электронного оборудования, установленного «на борту» автокара.
Антиблокировочная система колёс, схема электронного распределения тормозных усилий, программа динамической стабилизации и курсовой устойчивости — вот лишь небольшой список вспомогательного оборудования, которым сейчас оснащаются автотранспортные средства. Мощнейший бортовой компьютер, управляющий всем этим многообразным оборудованием, выводит в полном объёме информацию о состоянии всех этих ABS, ESP, EBD и многих других важных установок, которые для раннего обнаружения технических проблем постоянно находятся в состоянии самотестирования, на рабочую панель автомобиля.
Это ведёт к заметному возрастанию количества информации в виде обозначений значков на панели приборов и сродни сильной «информационной атаке» на «бедного» водителя. Ему всё труднее разобраться в графических пиктограммах, количество которых на современном авто может достигать более полусотни. Запоминать их в полном объёме нет времени, да и это практически непосильная задача, а мануал по родной машине не всегда находится рядом.
Тем не менее следует знать обозначения значков на автомобильной панели приборов, так как они несут в себе массу важной информации, не только повышающей общую безопасность управления, но и вовремя предупреждающей о наличии каких-либо поломок в автомашине
Классификация

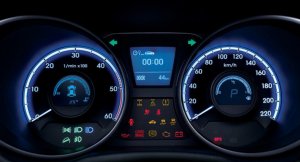

Есть разные обозначения пиктограмм, которые расположены на приборной доске аналогично дорожным знакам: разрешающие, информационные и запрещающие. Их расшифровку можно найти в технической документации автомобиля. Каждые из них имеют определенный цвет, который должен сигнализировать водителя:
- зеленые и синие знаки помогают владельцу определить исправность работы машины, они сигнализируют о правильности отладки систем. Чаще всего этот цвет относится к поворотам (их направлению), экономный режим работы, функционал с электронными помощниками владельца, включение светотехники.
- пиктограммы красного цвета символизируют запрет: если в машине что – то ломается, обязательно загорается красная лампочка. Неисправность может носить любой характер: сломана система тормозов, проблемы в двигателе, безопасности. Необходимо проверить уровень и наличие рабочих жидкостей (к примеру, масла, тормозной или охлаждающей), сверить данные на борт компьютере – не могло ли быть ошибки. При возникновении таких сигналов нужно остановится и по возможности отбуксировать машину на ближайшую станцию автомобильного обслуживания.
- если загорелись иконки оранжевого или желтого цвета, значит нужно задуматься о возможной поломке вспомогательных датчиков. Непосредственно на безопасности это не сказывается, но сердце автомобиля может выйти из строя, перестроиться на аварийный режим, выйдут из строя также те или иные системы. Может ухудшиться управляемость авто. Если загорелись такие лампочки – пора в сервис на диагностику, ведь возможно сломан контроллер авто, который способен в дальнейшем выйти из строя.
На отдельных автомобилях часто происходит появление сигнала о предупреждении, а потом возникает полная блокировка правильной работы всех систем машины, происходит переход в аварийный режим. Это значит, что скорость управления будет ограничена.

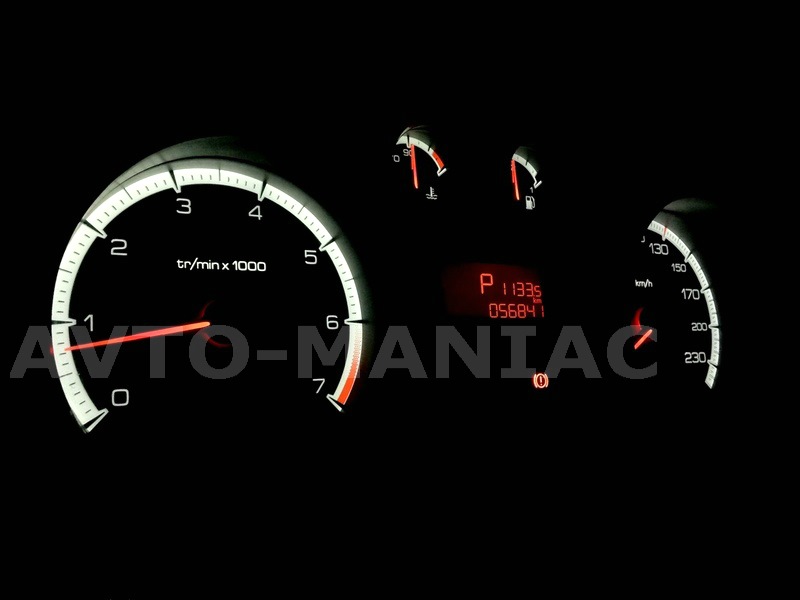

Общие сведения о приборной панели

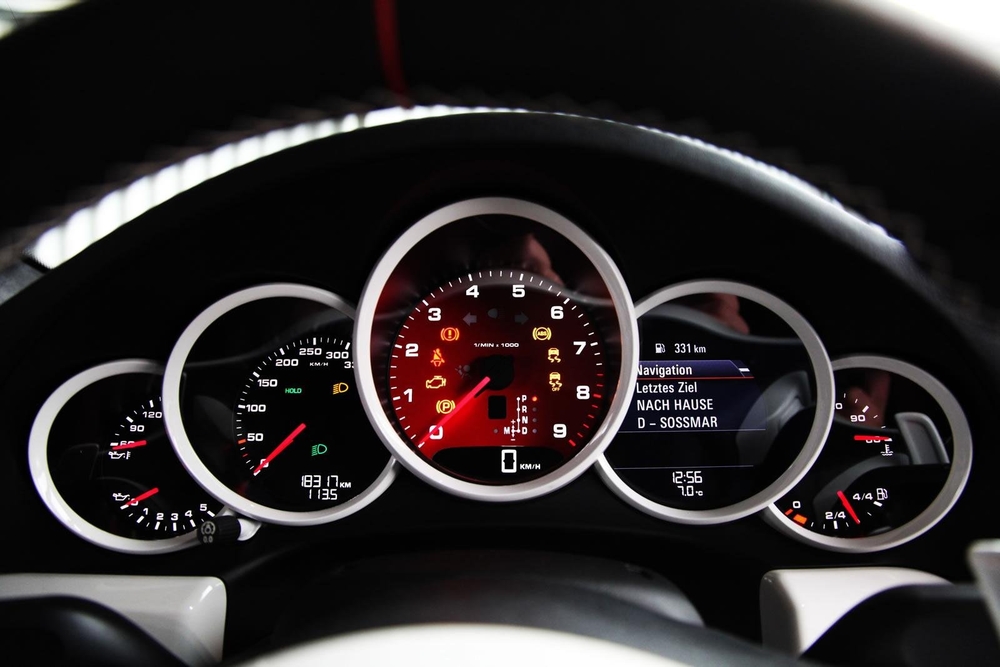

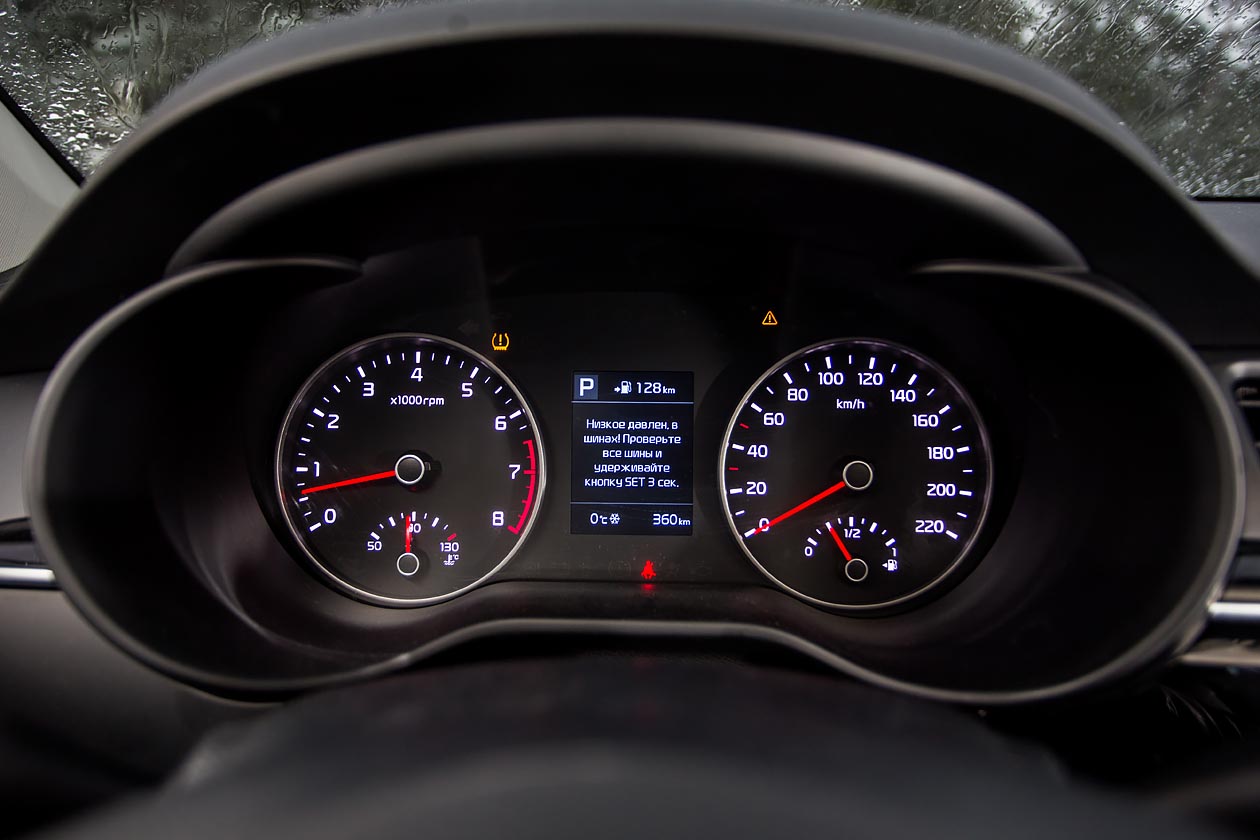

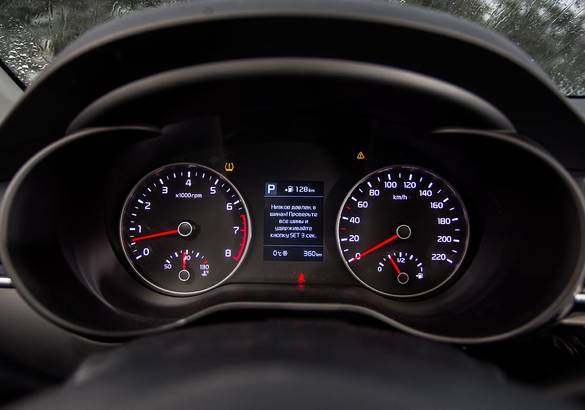

На приборной панели располагаются контрольно-измерительные приборы и контрольные лампы. К первым относятся спидометры, тахометры и одометры и другие устройства, показывающие измерения — скорость, пробег, обороты и т. д.
Контрольные и сигнальные лампы оповещают водителя о неисправности или, наоборот, о корректной работе автосистем.
Для индикации используются, в основном, три цвета:
Красный. Информирует о неисправности, которую надо немедленно устранить. В некоторых случаях красный значок не особо критичен, но в большинстве случаев движение автомобиля лучше прекратить. Сигнал тревоги может означать запрет на использование какой-либо системы, работу двигателя и т. д. Водителю надо остановиться или устранить причину активизации тревожного сигнала — например, захлопнуть дверь, пристегнуться или заставить это сделать пассажиров. Желтый (или оранжевый). Предупреждает о проблеме, побуждает к совершению какого-либо действия по управлению транспортным средством либо напоминает о сервисном обслуживании. Желтым цветом индикатор сообщает о перегоревшей лампочке, низком уровне стеклоомывателя. Эксплуатировать ТС в таких случаях тоже нежелательно, но такие неисправности в случае продолжения движения сами по себе к аварийным последствиям не приведут. Зеленый. Используется для подсвечивания информационных индикаторов, сообщающих о том, что какая-либо система готова к работе или уже функционирует.
В некоторых случаях производитель использует чисто белую или синюю подсветку.

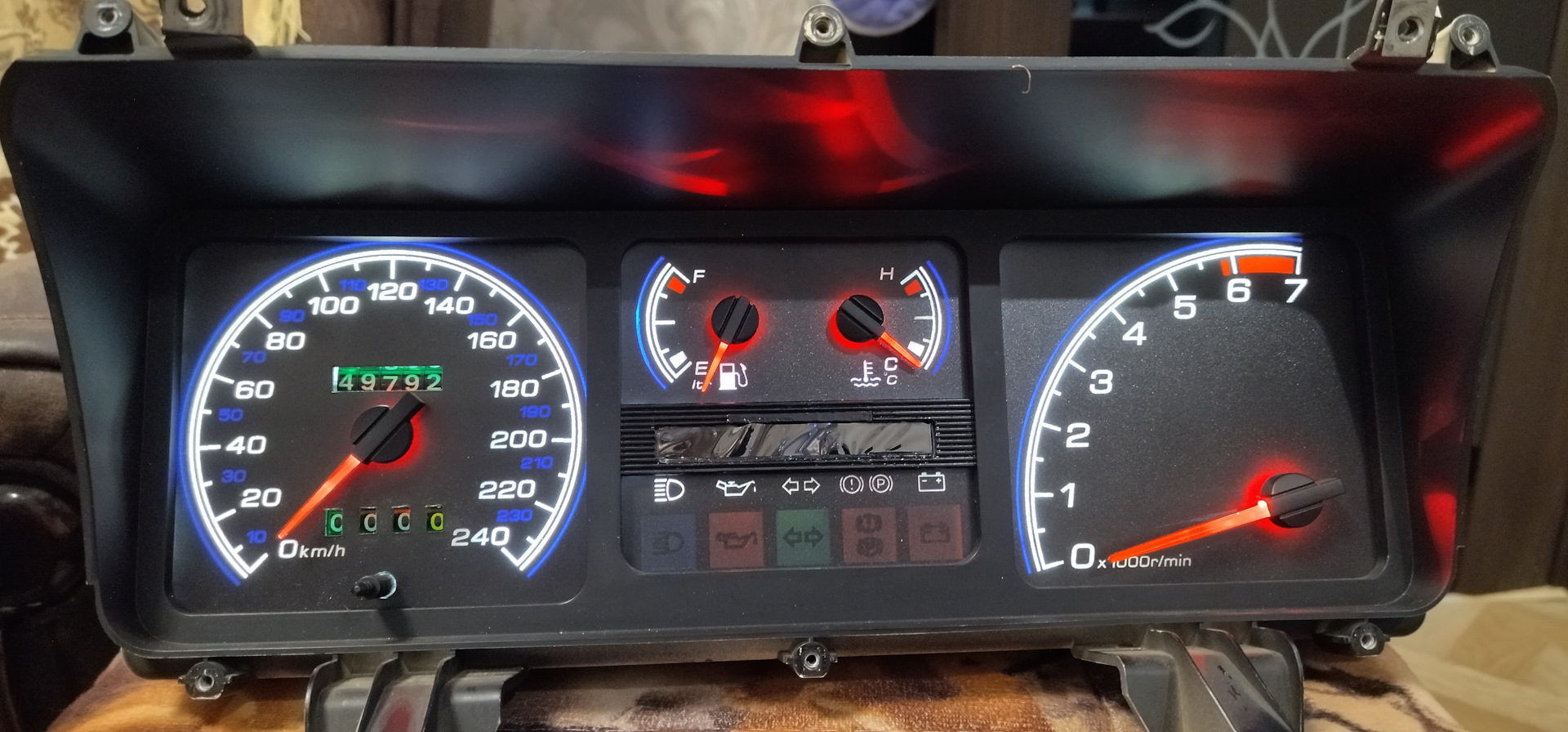

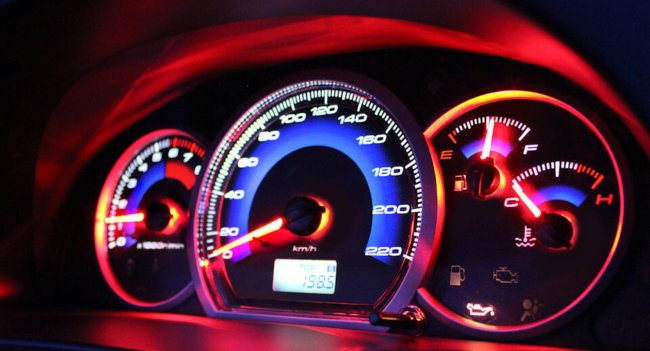

Приборные панели делятся на аналоговые и электронные. В первых используются механические элементы. КИП показывают параметры стрелками, индикаторы освещаются лампами. Такие панели устанавливаются на всех дешевых моделях.

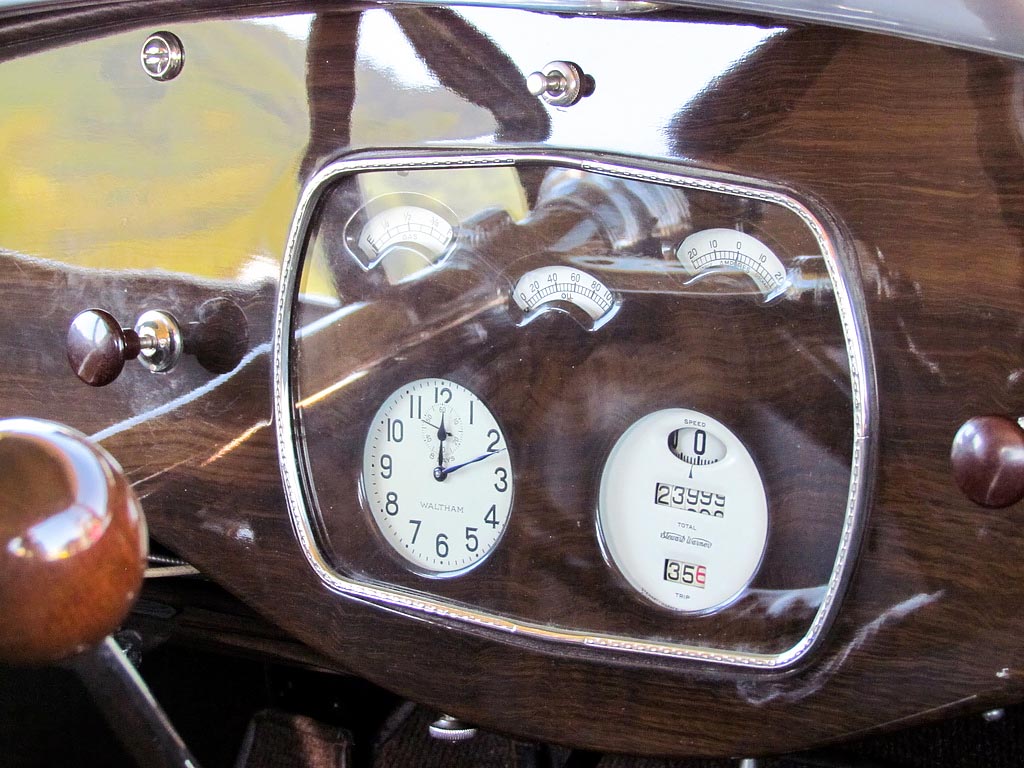

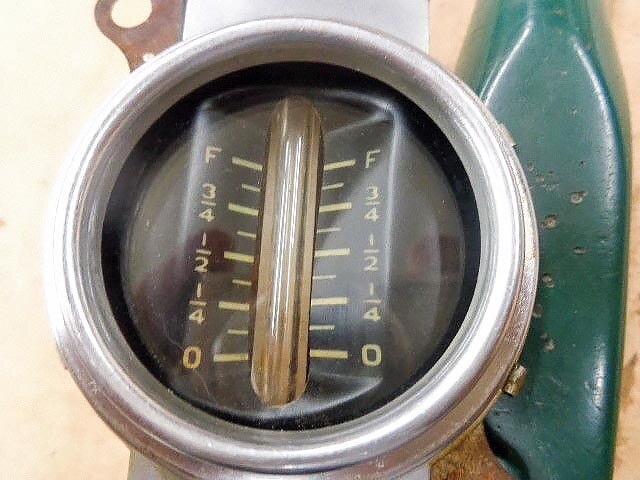

Хотя и среди аналоговых панелей есть интересные варианты: например, оптитронная приборка. Рассмотреть на ней приборы и индикаторы при выключенном двигателе невозможно — настолько сильна ее затемненность. При включении зажигания поочередно загораются стрелки, уровень топлива, спидометр, стояночный тормоз, тахометр. В постоянной видимости во время езды находятся только основные показатели. Остальные значки незаметны –— пока не возникнет необходимость в передаче информации водителю.

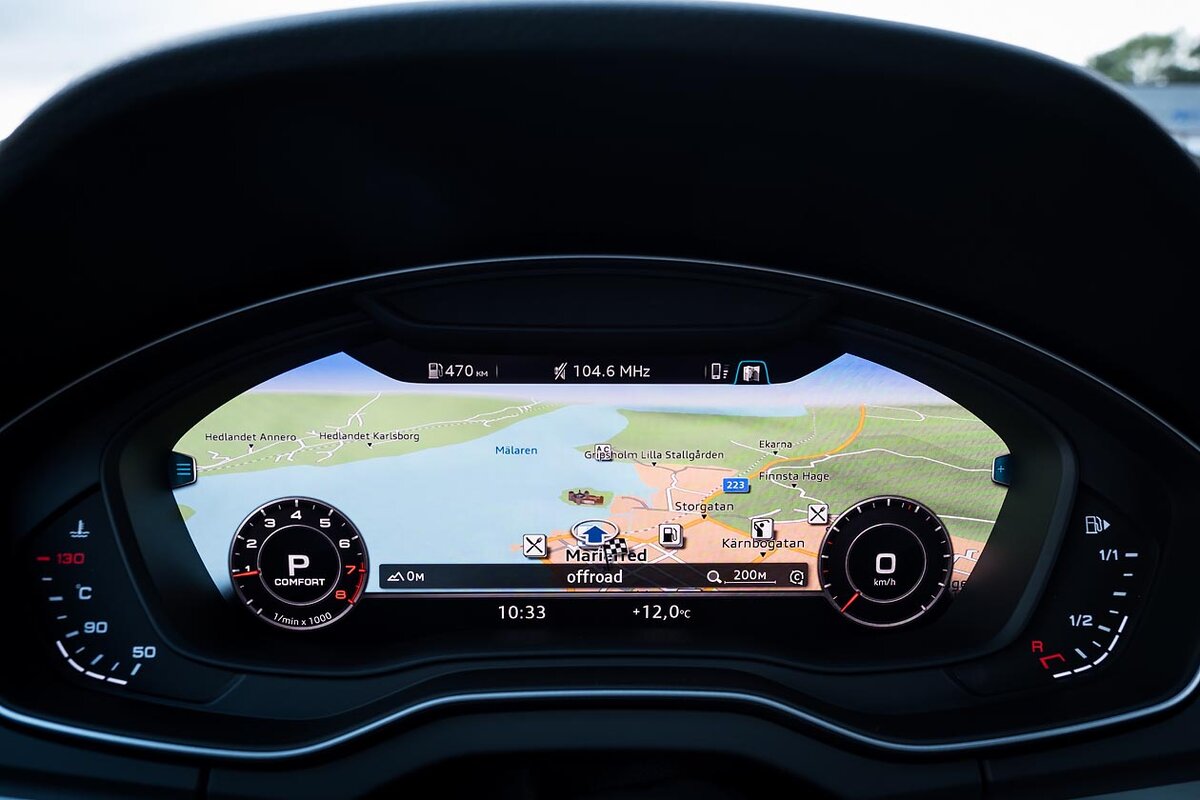

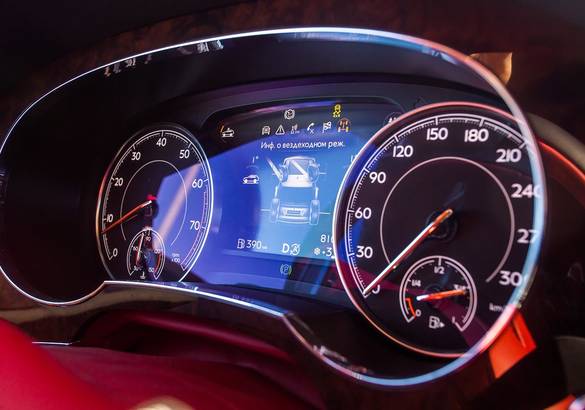

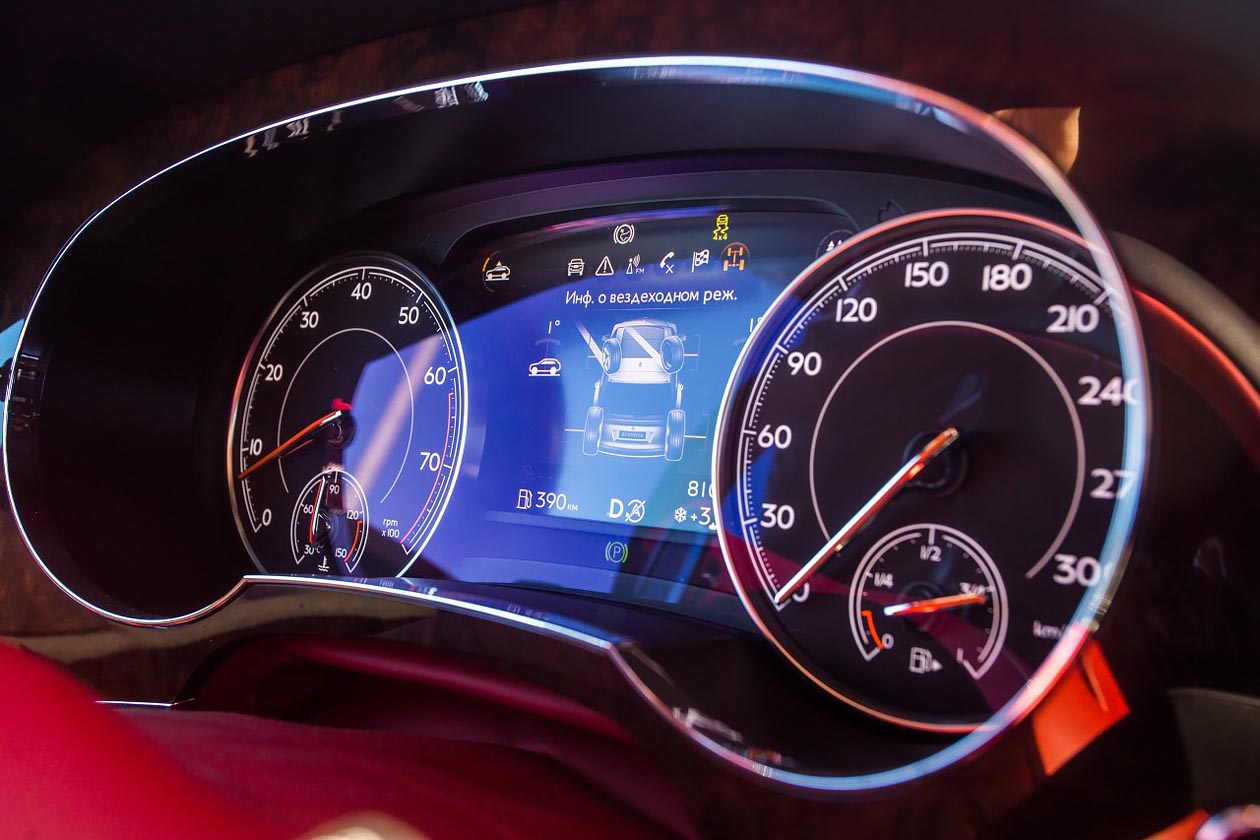

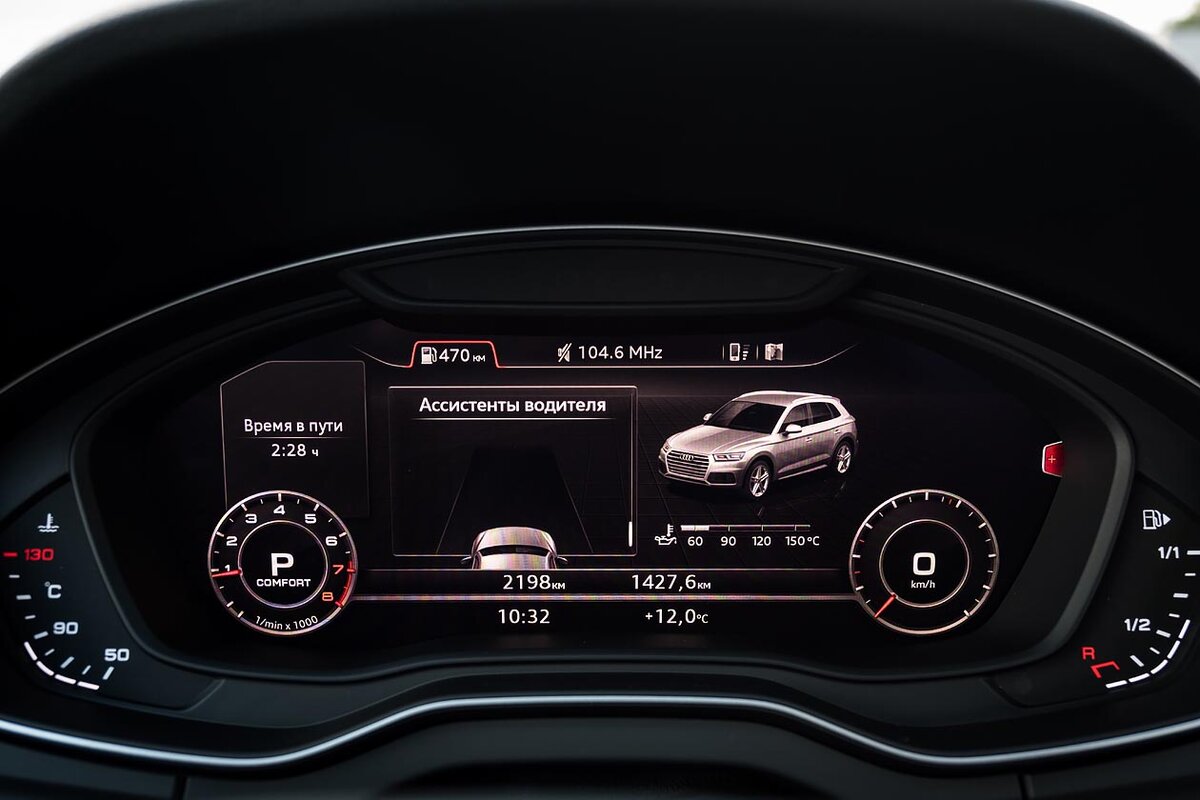

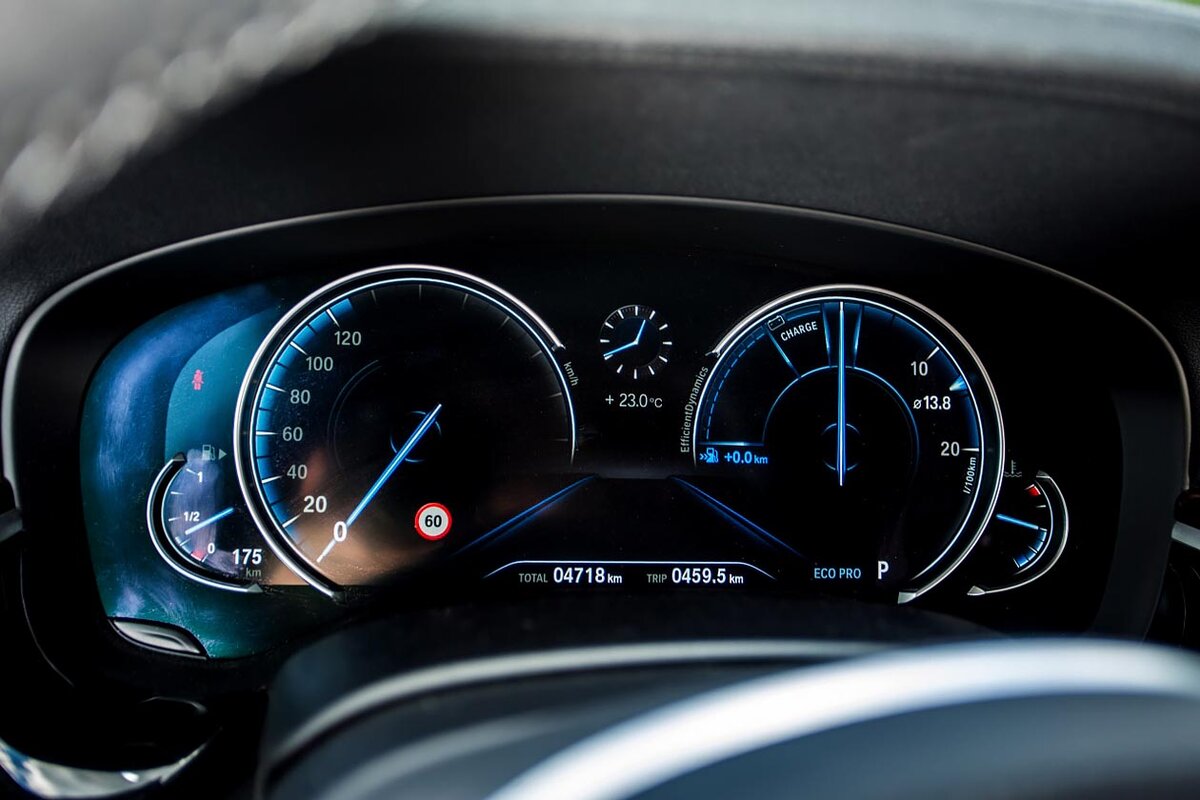

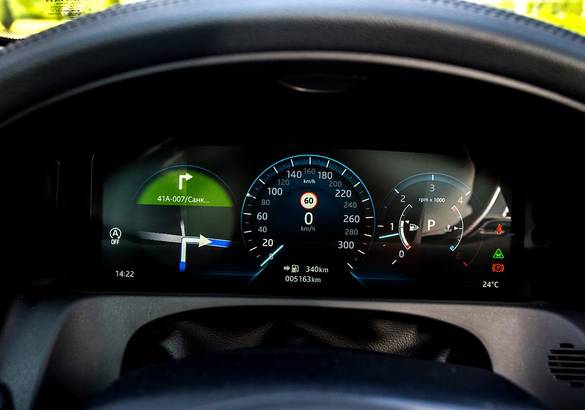

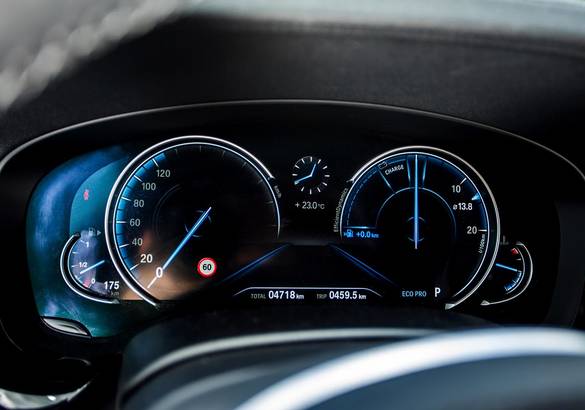

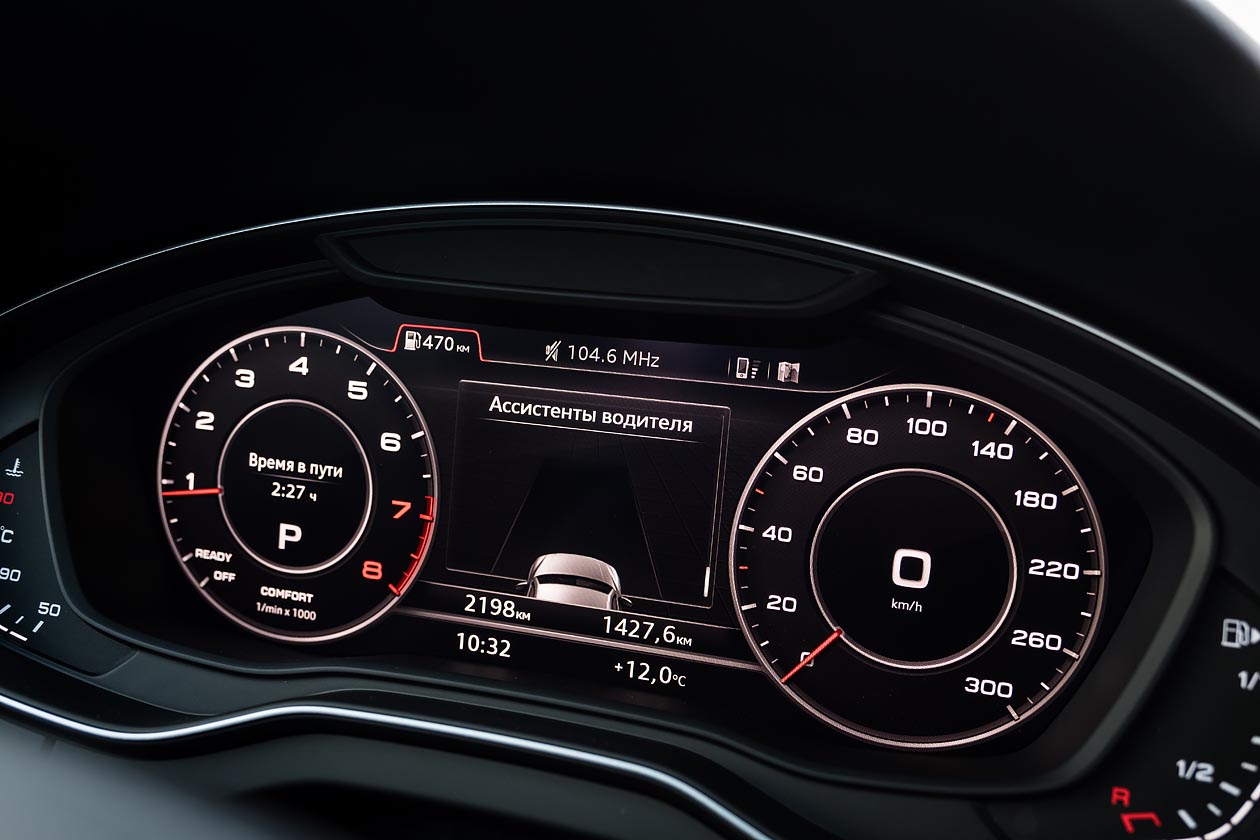

Электронные или виртуальные варианты оснащены компьютерными программами, имитирующими на экранах привычное расположение и стандартный вид приборов. Они отличаются красивым дизайном и оснащены индивидуальными настройками. Водитель сам выбирает внешний вид, цвета и прочие параметры. Электронные панели выдают больше информации о состоянии отдельных элементов ТС, чем аналоговые.

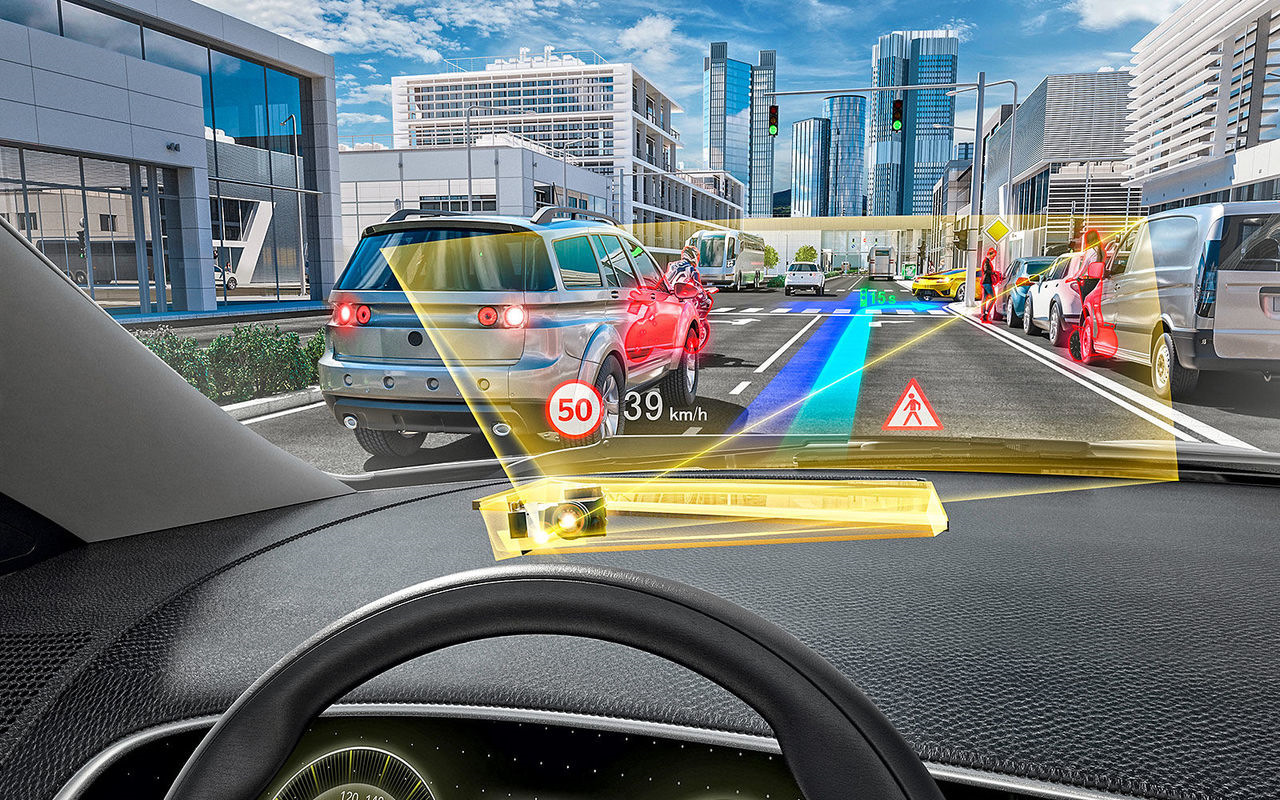

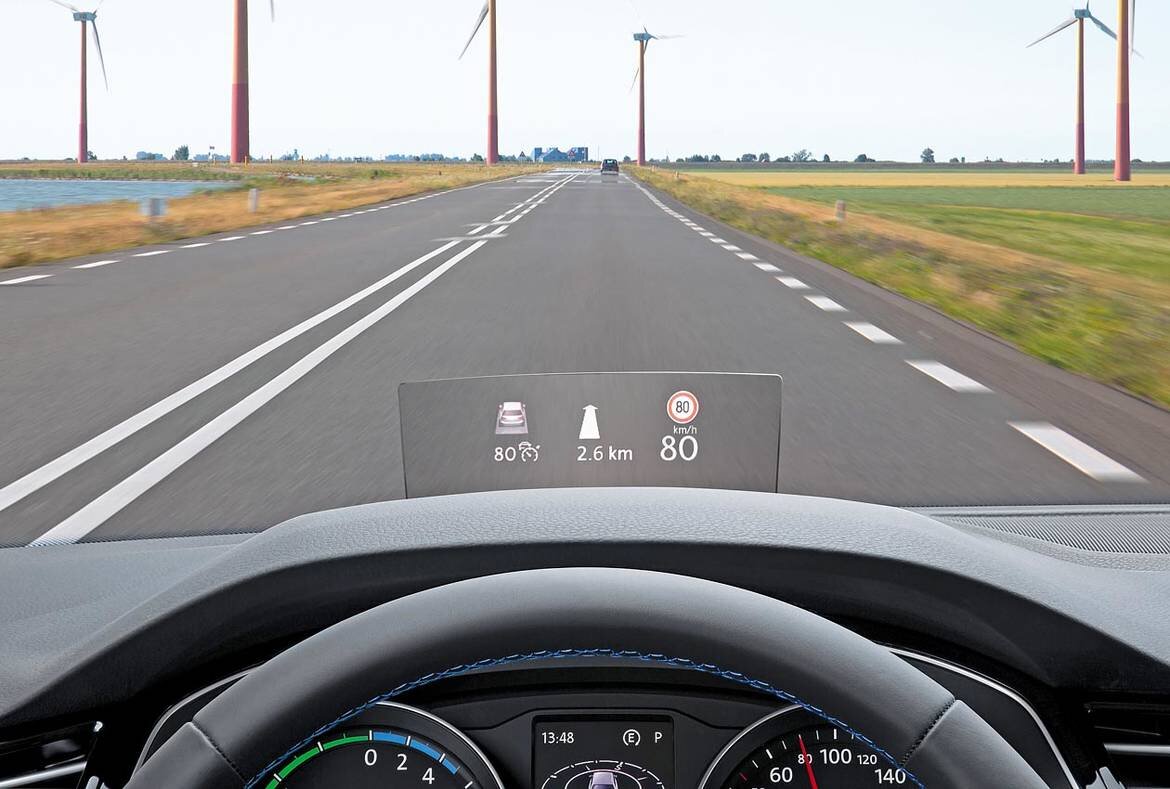

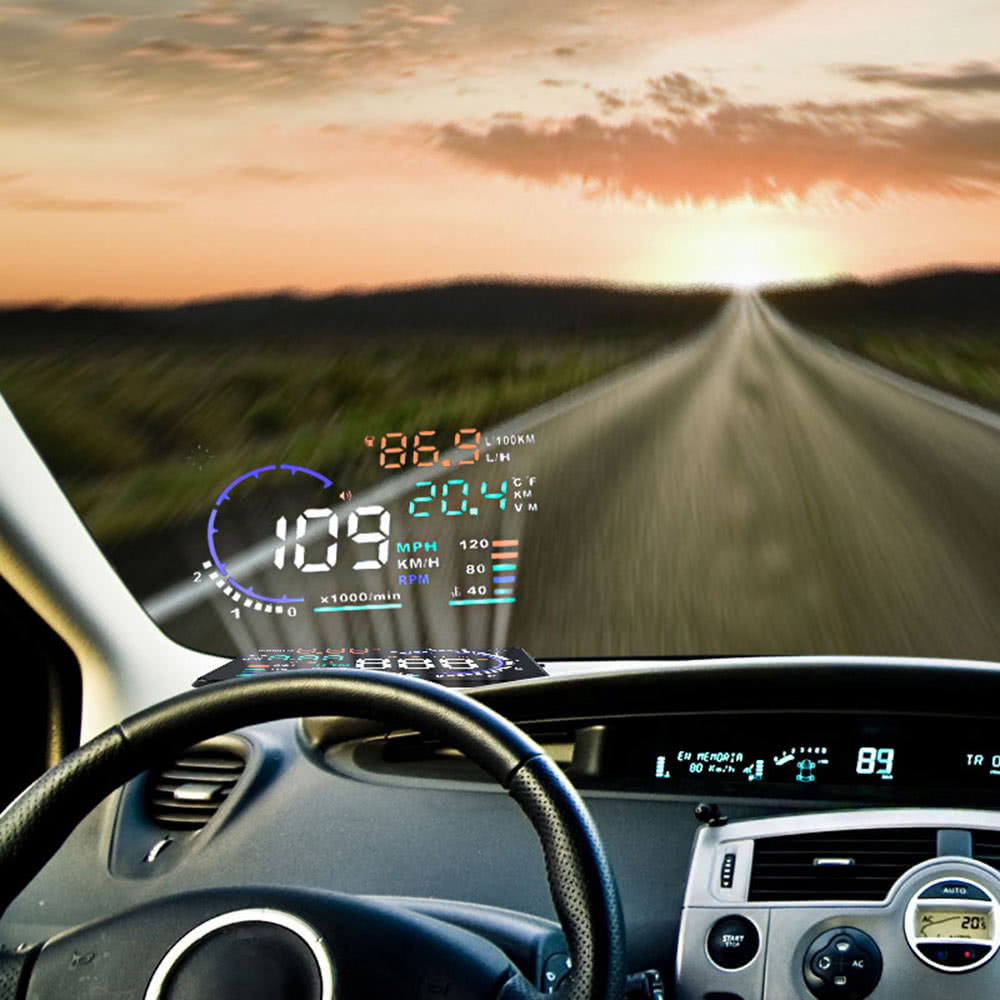

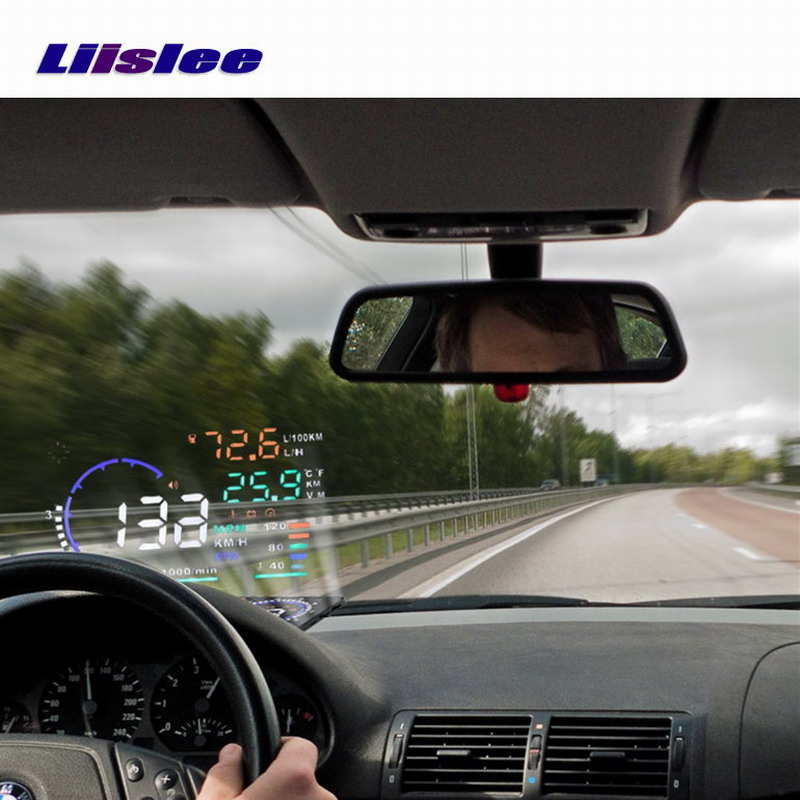

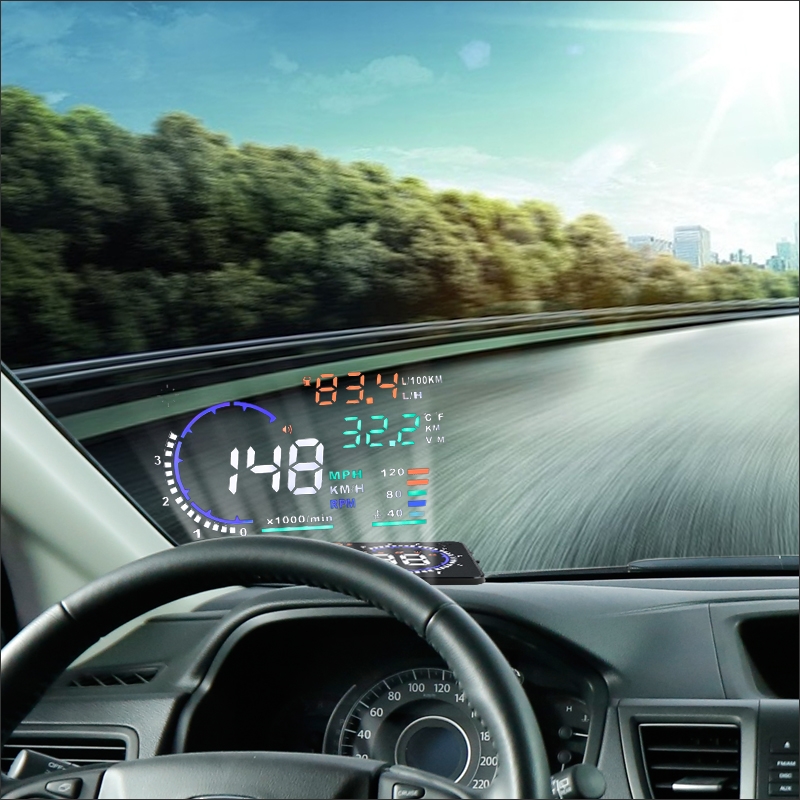

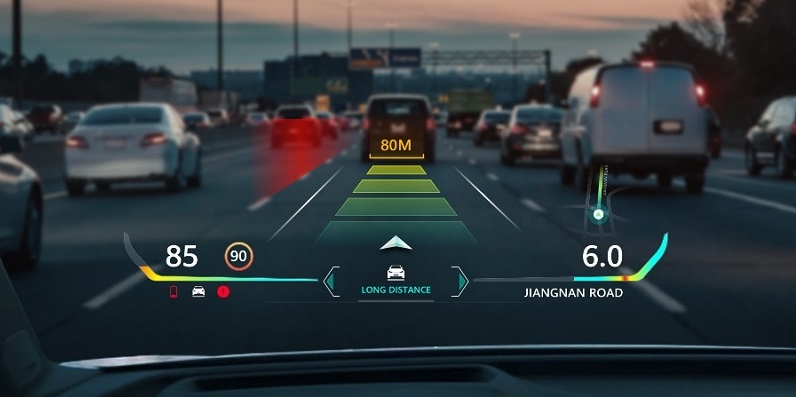

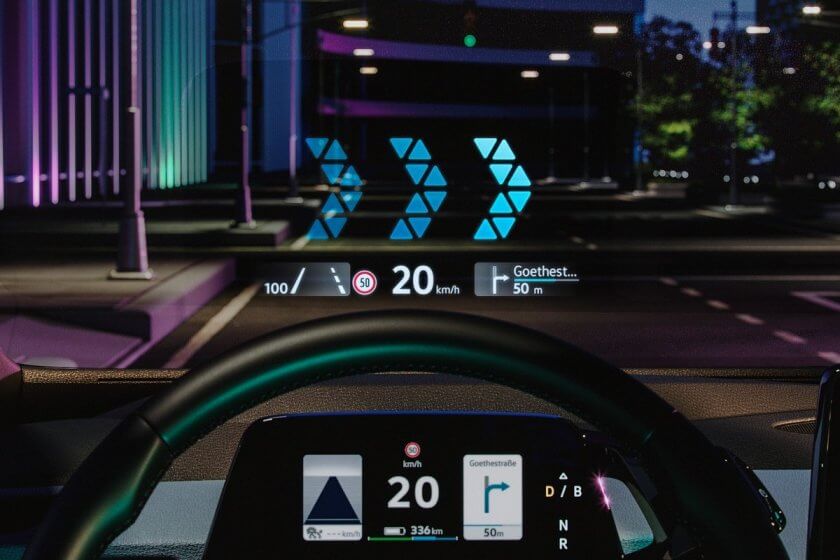

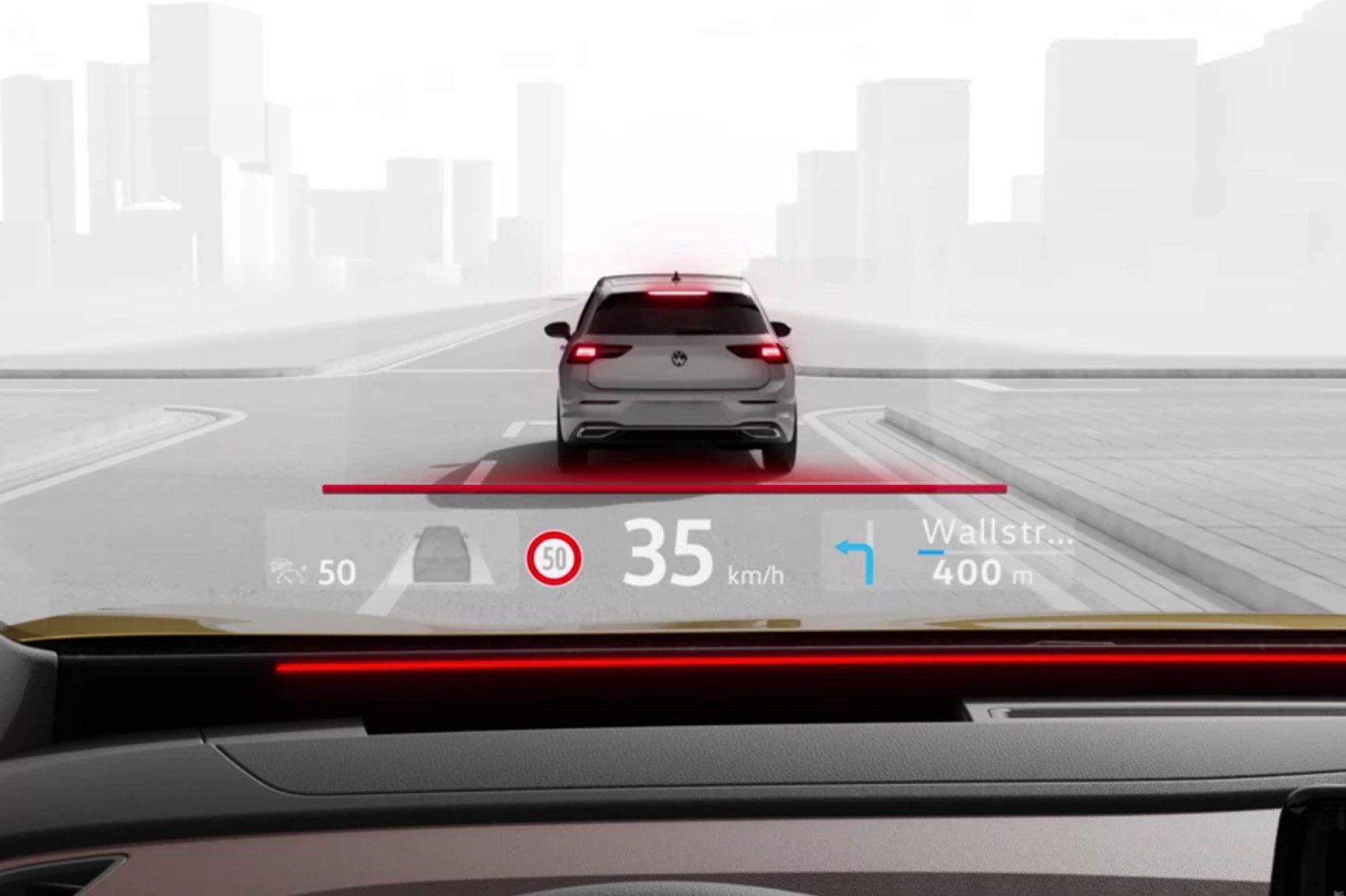

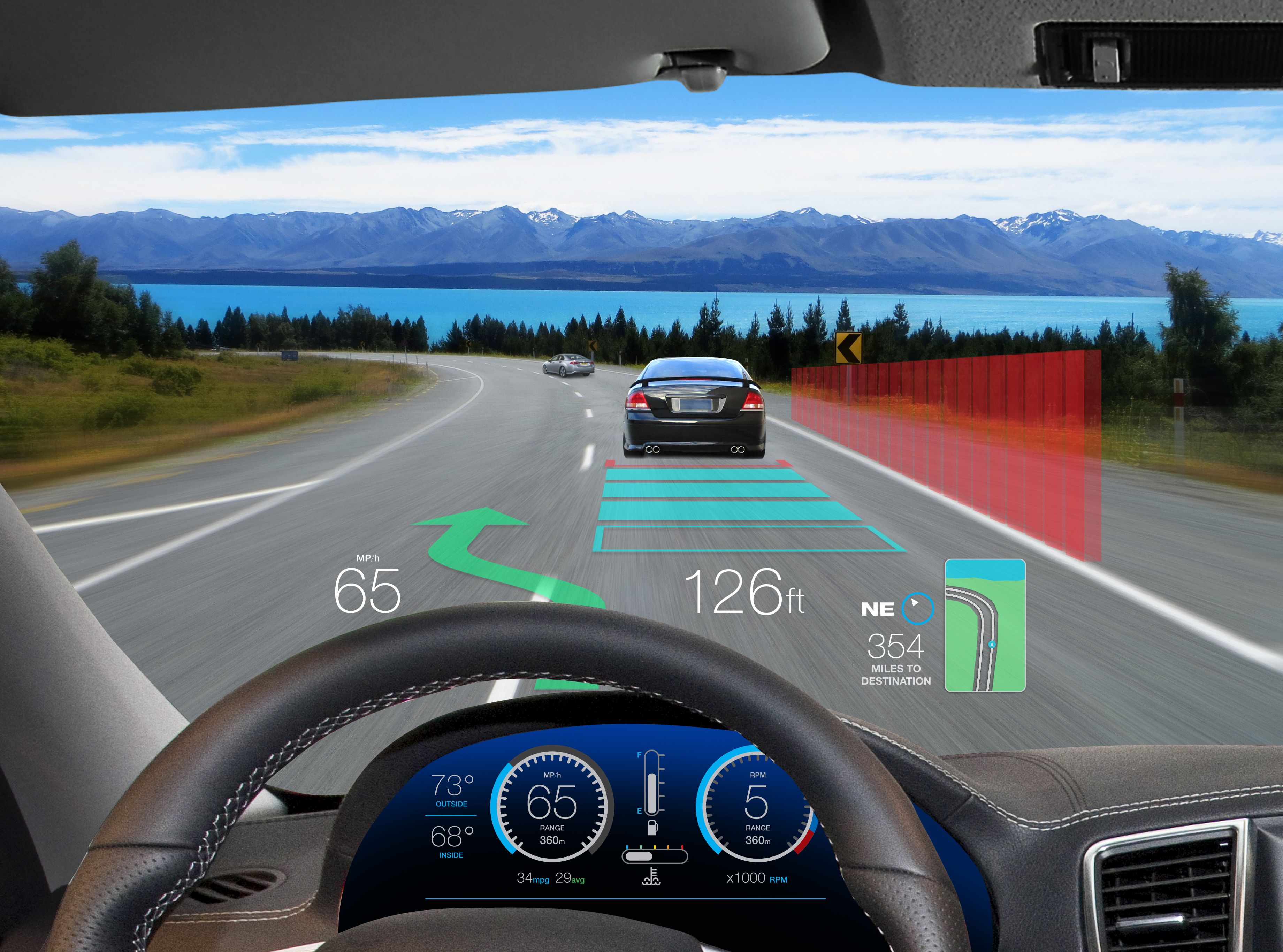

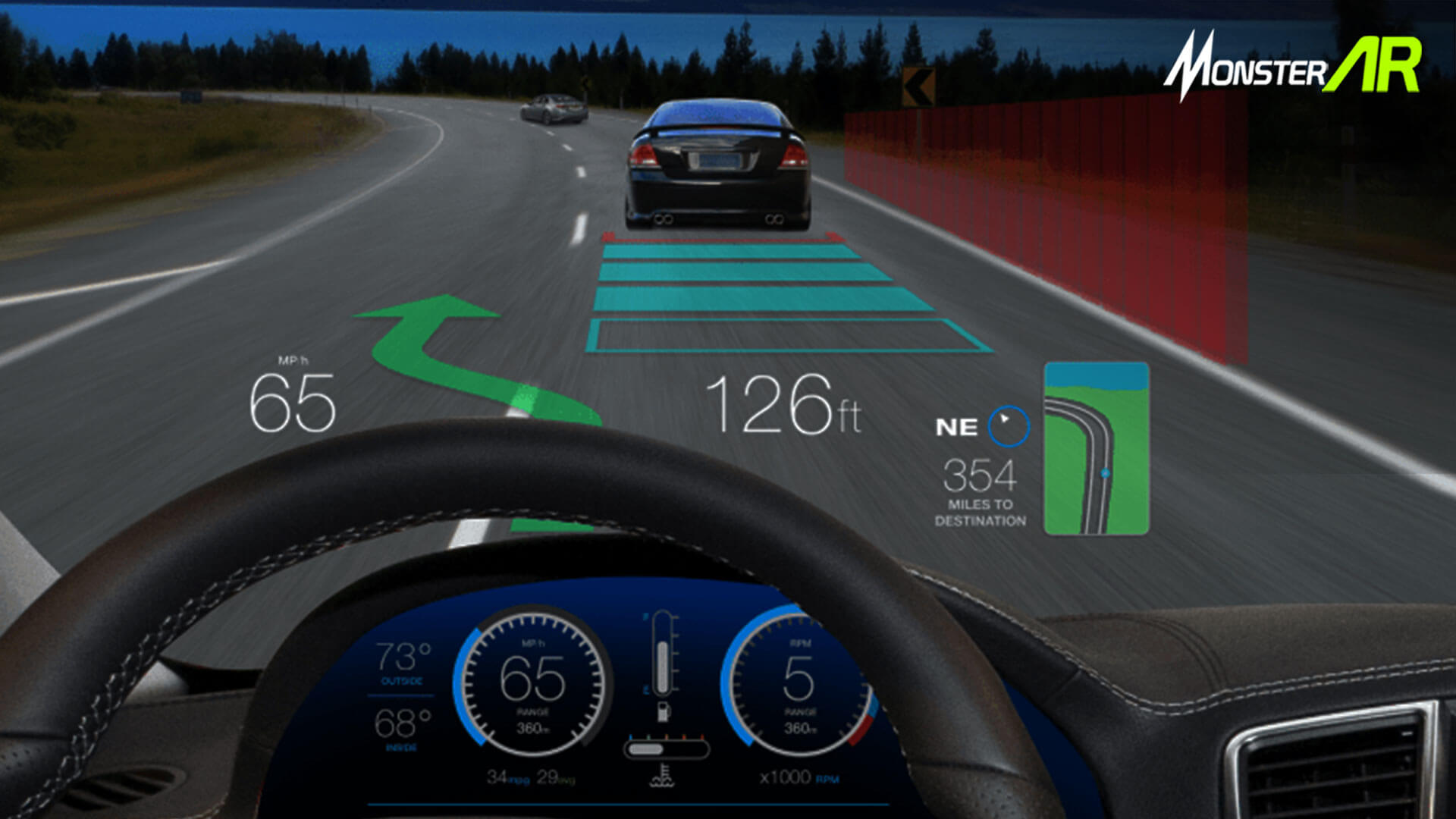

Во многих современных машинах появилась функция проецирования приборки на лобовое стекло. Проекционный монитор демонстрирует главные показатели, водитель их видит, не отвлекаясь от дороги.
Далее рассмотрим, что означают значки на панели приборов автомобиля, чаще всего используемые в информировании водителя.
Прочие ошибки на панели приборов
Волны в круге и скобки с двух сторон
Индикатор обозначает низкий уровень тормозной жидкости.
Руль с восклицательным знаком
Проблемы с системой рулевого управления с электроусилителем (EPS).
Красная буква P в кружочке со скобками
Включен ручной (стояночный) тормоз. На новых автомобилях «ручной» тормоз автоматически включается при остановке автомобиля.
Желтый восклицательный знак в кружочке со скобками
Проблема с системой распределения тормозных усилий (Electronic brakeforce distribution, EBD). Это более развитая система чем ABS и она действует постоянно, а не только при экстренном торможении.
Желтый круг с прерывистыми скобками
Индикатор износа колодок. Информация поступает от датчиков-расходников, которые постепенно стирается вместе с колодками, пока не разорвется электрическая цепь — в этот момент и загорается такая лампочка. Нужно заменить колодки или проверить датчики.
Молния в кружочке со скобками
Система обнаружила проблему с электрическим стояночным тормозом.
Индикатор низкого давления шин
Такие индикаторы обычно используются у автомобилей, оборудованных датчиками давления шин. Сообщают о низком давлении в шинах (падение давления на более чем 25% от номинального).

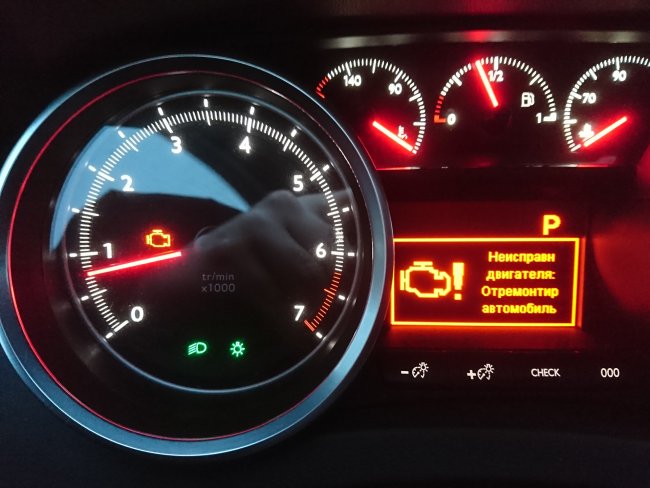

Иконка двигателя с надписью Check, надписи Check Engine, EPC
Такие ошибки обозначают наличие проблем с двигателем. Лампочка горит только при заведенном двигателе. Это могут быть неисправности датчиков, плохая топливо-воздушная смесь и так далее. Check Engine с английского переводится «проверьте двигатель». Ошибка может сопровождаться неровной работой мотора, плохой тягой, рывками при движении и так далее. Эту ошибку автомобилисты часто в шутку называют «джеки чан». Надпись EPC (Electronic Power Control) можно увидеть на автомобилях концерна Volkswagen Group, означает проблемы с зажиганием или управлением двигателем.
Надпись ENG A-Stop
Такой индикатор можно увидеть на автомобилях с системой старт-стоп. Зеленый значок горит при заглушенном двигателей, желтый сигнализирует о неисправностях с этой системой.
Двигатель со стрелкой вниз
Индикатор плохой тяги мотора (снижение его мощности).
Значок с греческой буквой λ (лямбда) в треугольнике
Система обнаружила неисправности в датчике-кислорода (так называемый лямбда-зонд). Таких датчиков в автомобиле может быть несколько, они участвуют в регулировке топливовоздушной смеси. При неисправности может быть повышенный расход топлива или плохая тяга.
Индикатор катализатора
Проблемы с нейтралитическим катализатором системы выпуска отработанных газов — перегрев или иная неисправность.
Крышка бензобака или надпись Check Gas Cap
Открыта крышка бензобака или в топливную систему попадает воздух. Надпись Check Gas Cap переводится как «проверьте крышку бака»,
Буква «i» в круге
Информационное сообщение, может также напоминать о наличии какой-то другой ошибки.
Книга с буквой «i»
Рекомендация ознакомиться с инструкцией по эксплуатации автомобиля,
Индикатор низкого уровня охлаждающей жидкости
Данные лампочки в том или ином виде сообщают о низком уровне охлаждающей жидкости в системе или неисправности датчика, отвечающего за отслеживанием ее уровня — чаще всего контакты датчика окисляются.
Молния и две скобки
Ошибка в электронной системе управления дроссельной заслонкой.
Машина на подъемнике, надписи Maint REQD, Service, Oil change
В основном эти лампочки сообщают о завершении интервала технического обслуживания и напоминают о необходимости посетить сервис для замены масла или обслуживания. Обычно интервал устанавливается в дилерском центре, ошибка снимается там же с помощью специального диагностического устройства. Некоторые из этих ошибок иногда могут означать серьезные поломки, читайте руководство по пользованию вашим автомобилем.
Точки и стрелки
Когда горит такая лампочка это говорит о том, что воздушный фильтр двигателя плохо пропускает воздух, требуется его замена.
Надпись Night view
Night view переводится как «ночное виденье» — обозначает проблемы с системой ночного виденья, скорее всего неисправны инфракрасные датчики или их цепь.
Надпись VGRS
Проблемы с рулевым управлением с переменным передаточным числом. Эта технология называется VGRS (Variable Gear Ratio Steering).
Надписи ETCS, ECT PWR, EML
Проблемы с системами ETCS или ETC (Electronic Throttle Control System, Electronic Throttle Control) — электронное управление дроссельной заслонкой, ECT (Electronically Controlled Transmission) — электронно-управляемая система передачи, EML (Elektronische Motorleistungsregelung) — электронная система управления двигателем.
Внешнее освещение
Каждый автомобиль оснащается световыми приборами, обеспечивающими необходимую видимость. Также они информируют других водителей о ваших намерениях, когда вы тормозите или поворачиваете. Для оптики предусмотрен свой набор значков на приборной панели, про обозначение которых обязательно нужно знать.
- Значок светящейся лампы зелёного цвета. Говорит просто о том, что было включено автомобильное наружное освещение;
- Такая же лампа, но с восклицательным знаком внутри, либо жёлтая перечёркнутая лампочка. Одна лампочка оказалась неисправной, либо же есть проблемы в электросети осветительных приборов;
- Синяя светящаяся фара. Подтверждение активации дальнего света;
- Зелёная горизонтально расположенная лампа с надписью AUTO или просто A. Говорит про активацию системы, которая автоматически переключает ближний и дальний свет;
- Жёлтая фара со стрелками вверх и вниз. Возникли определённые проблемы в функционировании авторегулировки угла наклона приборов освещения;
- AFS OFF. Выключена система адаптивной автомобильной оптики. Если значок начинает мигать, то сейчас система неисправная;
- DRL. Если лампа загорается зелёным, водитель активировал систему автоматического включения ближней оптики в дневное время;
- Жёлтая машина со светящимися задними фарами. Это значит, что одна или больше задних лампочек (стоп-сигналы или задний ход) не работают. Они перегорели и требуется замена;
- Пара зелёных фар, направленных влево и вправо. Активированы габаритные фонари;
- Светящаяся зелёная фара с волнистой линией поперёк лучей света. Загорается, если были активированы ПТФ, то есть противотуманные фары;
- Аналогичный значок жёлтого цвета, но с направленными лучами вправо. Это говорит про включение задней противотуманной оптики;
- Зелёные стрелки влево и вправо одновременно. Включены аварийка либо поворотник.
Тут практически все сигналы информационные, то есть не говорят о серьёзных ошибках. Но всё равно следить за ними нужно, вовремя внося корректировки в работу оптики, меняя лампы и включая нужный режим, в зависимости от ситуации на дороге.
Обозначение символов на приборной панели гибридных машин
У гибридных и электрических автомобилей есть определенные индикаторы, которых нет в обычных машинах. Как правило, эти индикаторы предназначены для информирования водителя о гибридной системе автомобиля – как она работает, в каком режиме находится и прочее.
Проблемы с аккумулятором.
Данный предупреждающий индикатор сообщает о проблеме в системе электропривода автомобиля.
Этот индикатор сигнализирует о высоком напряжении аккумуляторной батареи.
Значок, информирующий о необходимости зарядить батарею.
Иконка сообщает о снижение мощности.
Так выглядит индикатор, сообщающий о том, что батарея в данный момент заряжается.
Гибридная машина работает на одном электродвигателе. EV (electric vehicle) MODE.
Индикатор информирует о готовности гибридной установки, то-есть машина готова к движению.
Индикатор активности внешней звуковой системы, предупреждающей пешеходов о движении машины.
Неисправность внешней звуковой системы.
McLaren 720S
Что особенного в этой приборной панели? Есть два режима: трековый и дорожный. В случае со вторым, автомобилист видит привычный экран с информацией, такой, какими оснащены большинство современных автомобилей. Если автомобилист находит в трековом режиме, панель тут же может перестраиваться, показывая полосу с показателями скорости и оборотами, также указателя активной передачи.
Каждая из этих панелей уникальна и странна по-своему. Тем не менее дизайнеры старались, увлекались творческим порывом, создавая что-то особенное. И можно сказать, им это удалось.
Хотите узнать больше интересного из авто мира? Тогда подписывайтесь на канал в Яндекс Дзен!
Дизельные автомобили
У дизеля также есть свои собственные индикаторы, которые расположены на приборной панели.
Жёлтая спираль. Говорит о включении свечей накаливания. Появляется после того, как запускается зажигание. После активации двигателя значок исчезает;
Значок сажевого фильтра. Он загрязнился, а потому нужно поменять. Горит жёлтым или оранжевым;
Значок Diesel Exhaust Fluid. Водителю требуется обязательно добавить необходимое количество жидкости, чтобы обеспечить каталитическую реакцию очистки отработанных газов;
Колонка АЗС и капли воды. Иногда значок имеет иную графику, но означает, что в топливе имеется вода. Также такой индикатор рекомендуют провести обслуживание системы очистки;
- EDC. Есть проблемы с системой электронного управления впрыска дизельного топлива. Сопровождается иногда некорректной работой двигателя. Мотор может не запускаться или глохнуть;
- Жёлтый прямоугольник с графикой, напоминающей кардиограмму. Говорит о наличии воды в дизельном топливе либо же сообщает о проблемах в электронной системе управления дизельным двигателем;
- T Belt. Требуется замена ремня ГРМ. Если всё исправно, загорается при активации зажигания и выключается, когда двигатель запущен.
Дизельные автомобили достаточно распространены за счёт своей экономичности и отличных эксплуатационных характеристик. Но и за ними требуется тщательный уход. Системы оповещения помогают водителю вовремя обнаружить неисправности.
Специальные значки на приборной панели
Иконки ключей
Иконка ключа обозначает различные состояния электронного ключа в автомобиле — его присутствие (зеленый) или отсутствие (красный). На монохромных дисплеях эти состояния могут отображаться несколько по-иному.
Иконки ключа и ключа с молнией
Иконка в виде брелока с ключом означает, что автомобиль увидел электронный ключ. Такая же иконка с молнией говорит о необходимости заменить батарейку в брелоке.
Иконки ключа или брелока с индикатором заряда
Значки на панели приборов с изображением ключа или брелока и индикатором зарядки говорят о необходимости заменить батарейку в ключе или брелоке.
Снежинка или надпись SNOW
Активирован режим передвижения по снегу или льду, так называемый Snow Mode. Такая система обычно ставится на автомобили с автоматической коробкой передач.
Машина в красном треугольнике
Обычно такая лампочка может загораться при движении на круиз-контроле, когда радары замечают близкое сближение со впереди идущим автомобилем или обнаруживают препятствие.
Машина со стрелками над крышей
Данный значок загорается при открытии/закрытии складной крыши на кабриолетах. Если процесс завершается успешно — индикатор гаснет.
Значок человека и двери
Активирована функция комфортной посадки водителя и пассажиров Easy Entry. Обычно умеет регулировать положение кузова и сидений для удобства посадки.
Надписи Cruise, SET, ACC, иконки авто со спидометром
Все эти индикаторы отображают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). В случае, если лампочка мигает — это означает наличие проблем в работе системы.
Значок прямоугольника со стрелками
Включен обогрев заднего стекла.
Надписи HOLD, AUTO HOLD
Активирована система Automatic Brake Hold, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза нужно нажать на педаль газа.
Надписи Sport и Comfort
Информирует водителя о выбранном режиме жесткости амортизаторов (еще называют режимы вождения, жесткость подвески).
Надпись Height high
Обозначает достижения максимальной высоты кузова на автомобилях с пневматической подвеской.
Надпись CMBS
Неполадки в системе предупреждения столкновений CMBS (Collision Mitigation Brake System).
Неисправность динамической подвески
Есть проблемы с системой динамической подвески. Обычно появление этой лампочки обозначает появление проблемы, но при этом двигаться на автомобиле не запрещается. Если эта лампочка будет гореть красным — проблема критическая, продолжать движение небезопасно.
Иконка прицепа или надпись TOW
Означает активацию режима движения с прицепом Tow Mode. Этот режим рекомендуется использовать при использовании трейлера или тяжелой загрузке прицепа.
Буква «P» с радаром
Иконка парковочного ассистента Park Assist, который помогает при парковке. Если эта лампочка горит зеленым — это означает активацию системы, желтым — есть неполадки.
Машина между полос, надписи LKW, LDW
Иконка помощника движения автомобиля по полосам. У разных производителей может называться по-разному — LDW (Lane Departure Warning Indicator), LKA (Lane Departure Prevention), LKA (Lane Keeping Assist), соответственно и обозначения на иконке могут отличаться.
Индикатор Start-Stop
В системе старт-стоп найдена неисправность.
Зеленые значки с растениями или надпись ECO
Значок говорит об активации эко-режима, в котором снижен расход топлива.
Надпись Smart
Сигнальный значок, обозначающий активированный «умный» режим движения, функция которого — подстраиваться под стиль вождения водителя.
Коды ошибок
Отдельно выделяется группа ошибок. Коды существуют для своевременного обнаружения и устранения поломки. При включении зажигания на дисплее приборки могут всплывать трех или четырехзначные числа, подкрепленные буквенными аббревиатурами.
Для детального считывания и расшифровки ошибок обычно применяется сервисное оборудование. Мастер при помощи компьютера со специальной программой может установить, что значит, каждый символ и где необходимо искать поломку.
Расшифровку обозначений по разным автомобилям привести в одной статье невозможно, каждая модель машины имеет уникальный набор комбинаций, не дублирующийся аналогами.
Настройка ESP-8266
Перед тем как подключать Модуль ESP8266 к схеме его нужно прошить и настроить в режиме прозрачного моста Tcp2uart (tcp to uart), чтобы полученные данные с ком-порта он передавал планшету по Wi-Fi.
Прошивать лучше через USB-UART преобразователь, который должен иметь выход источника 3.3V для питания ESP8266. Так же этот источник должен обеспечить необходимый ток не менее 200мА.
Контакт CPIO0 определяет режим работы модуля. При не подключенном контакте модуль работает в штатном режиме и выполняет AT команды. При замыкании контакта на землю, модуль переводится в режим обновления встроенной прошивки. Перевод модуля в режим прошивки требует, что бы контакт CPIO0 был подключен к «земле» в момент подачи питания на модуль. Если замыкать контакт при работающем модуле, перевод модуля в режим обновления прошивки не произойдет.Теперь нужно запустить esp8266_flasher.exeПропишите КОМ порт вашего конвертера и выбирете саму прошивку fullflash_tcp2uart.bin (ссылка на архив нужных прошивок).
Нажимайте Download и дождитесь пока процесс выполнения дойдет до 99%. На этом он остановится и можно отключать модуль.Далее на ESP8266 нужно подать питание, либо сразу подключить к контроллеру Arduino по схеме. После появления на модуле питания запустите поиск wifi сетей на своем компьютере. Должна появиться сеть ESP8266. Подключитесь к ней. После этого нужно в браузере перейти по адресу http://192.168.4.1/fsupload (Ввести данные Name: ESP8266 Password: 0123456789) и загрузить в устройство файл WEBFiles.bin (он в архиве с прошивками).Осталось настроить Tcp-Uart мост. Для этого в браузере зайдите на http://192.168.4.1. Перейдите во вкладку TCP-UART Settings и установите настройки как на скриншоте снизу:
Готово! Теперь при подключении модуля ESP-8266 к ардуино он работает в режиме прозрачного моста и по Wi-Fi передает необходимые данные.

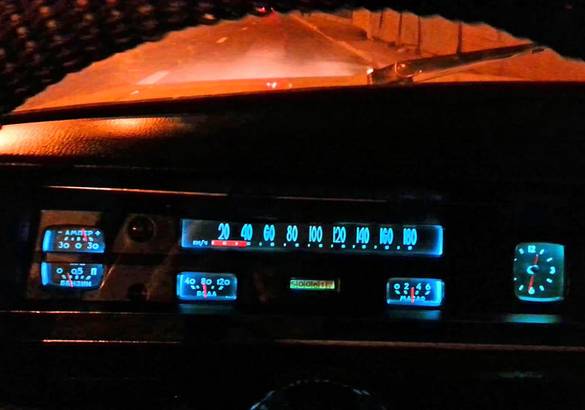

Космос на земле и торжество лаконичности

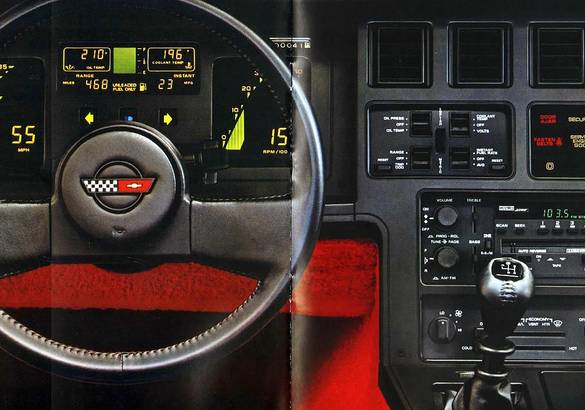

В конце 70-х годов дизайнеры получили шанс на воплощение своих самых смелых фантазий в части реализации нового интерфейса пользователя автомобиля. Первенцем стал второй выпуск люксового Aston Martin Lagonda 1976 года, в приборной панели которого появились настоящие цифровые индикаторы, а в третьей серии 1986–1987 годов даже использовалась настоящая электронно-лучевая трубка, как у телевизоров тех лет.

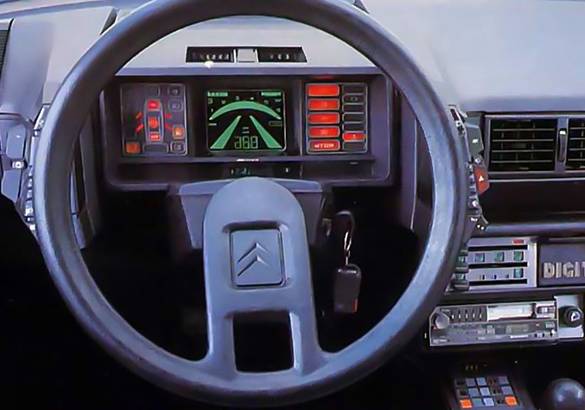

Впрочем, компания Citroen сильно не отставала: на модель CX с 1974 по 1985 год можно было в качестве опции установить приборную панель Spaceship. Правда, тут цифровые индикаторы были уже не совсем настоящие, зато подход к эргономике — крайне интересный: на козырек приборной панели вынесли всевозможные переключатели. Начало 80-х позволило внедрить «лагондовские» технологии на куда более массовых машинах, например, цифровая приборная панель полагалась топовым версиям недорогого Renault 11, Opel Kadett E, или Opel Vectra 2000, Chevrolet Cavalier Z24, Pontiac TransAm, или Subaru XT Turbo, это уже не говоря о более дорогих моделях Cadillac или концепт-карах.
Впрочем, несмотря на то что надежность подобных приборных панелей уже не вызывала серьезных опасений, как это было в случае с Aston Martin, особенного распространения они не получили. Напротив, наиболее популярными стали максимально лаконичные приборные панели с минимумом указателей. Спидометр, указатели температуры, уровня топлива, часто тахометр — и все. Амперметр пропал с приборных панелей еще в 70-е, с появлением простых контрольных ламп заряда, а эконометры, датчики давления или температуры масла применялись уже очень ограниченно.

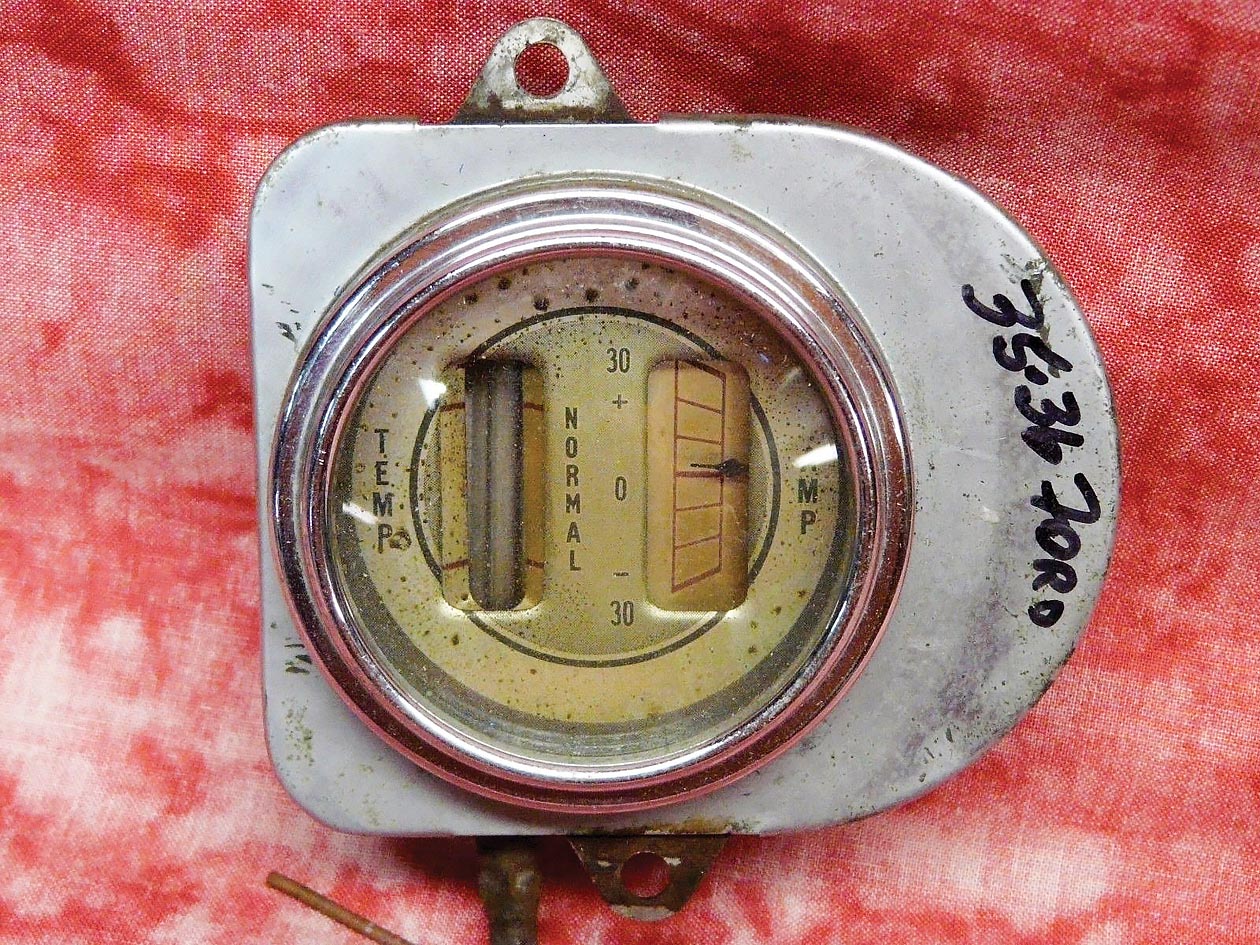

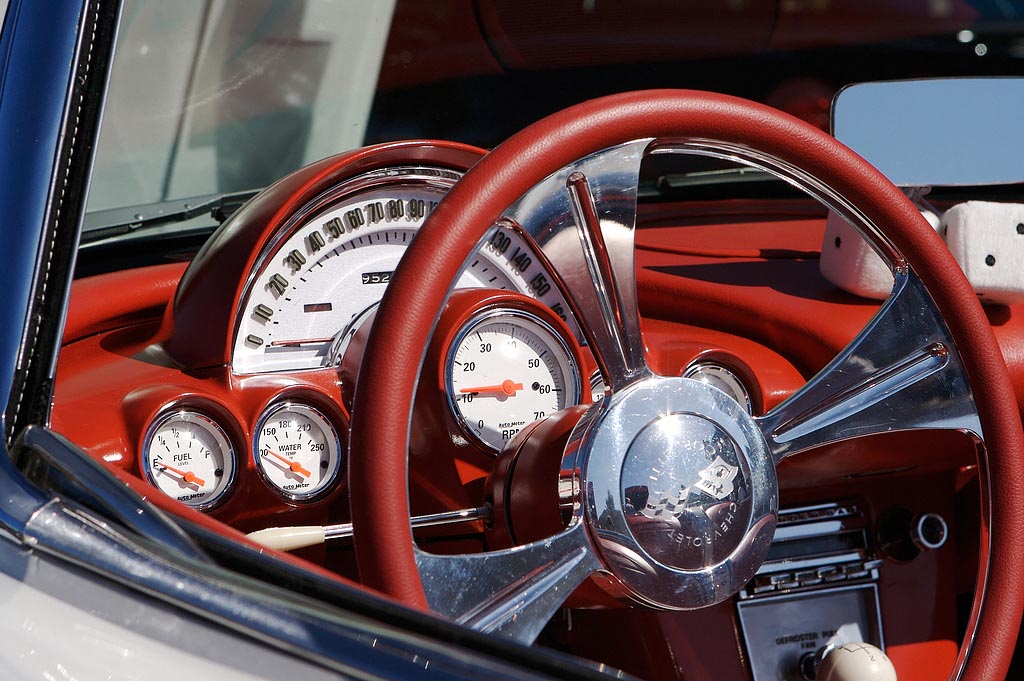

Стрелочные часы часто использовались как замена тахометра в недорогих комплектациях. Зато были предприняты серьезные усилия для улучшения читаемости приборов в ночное и дневное время. Изменился подход к эргономике рабочего места водителя. В принципе, это тоже «космические» технологии. Теперь не только расположение органов управления автомобилем учитывалось при проектировании, но и расположение и форма индикаторов.
Появились лучше читаемые шкалы приборов, фоновая подсветка шкал и стрелок, регулирование яркости подсветки в автоматическом и ручном режимах, и наконец, были внедрены оптитронные приборные панели, у которых контрастность изображения задавалась уже не внешним освещением, а только подсветкой.
Еще один качественный скачок — переход к цифровому управлению аналоговыми индикаторами. Уже в середине 90-х годов спидометры стали цифровыми, а все стрелки приводились в управление шаговыми моторами. Разумеется, контролируется работа такой приборной панели встроенным компьютером. Соединение панели со всеми остальными элементами машины — только электрическое. И стрелки перестали «плясать» на неровностях, показания уровня топлива стали точнее, а непременным атрибутом приборной панели явился дополнительный информационный дисплей.
Приборные панели этого поколения хорошо знакомы всем современным автомобилистам: большая часть машин оснащается подобными решениями до сих пор.
Возможные причины, по которым загорается индикатор (лампочка) давления масла
Масляный фильтр неисправен или плохого качества. Приобретая автомобильные запчасти, водители стараются сэкономить и купить аналог фирменного фильтра. Но такая экономия часто приводит к обратному эффекту. Сэкономив немного на мелкой детали, например масляном фильтре, можно “влететь” на капитальном ремонте двигателя.
Покупая не брендовый фильтр или не лицензионный аналог, автовладелец рискует потратится на новые запчасти для поршневой группы. Некачественный фильтр не удерживает в себе масло после полной остановки двигателя, а значит, придется заводить его “на сухую”. При пуске мотора без масла его трущиеся детали стираются в разы быстрее, и ремонт ожидает двигатель в ближайшее время.
Низкий уровень смазки в моторе. Каждый автовладелец знает – уровень масла в моторе должен находиться в пределах меток «мин» и «макс» на щупе, за этим нужно постоянно следить. Щуп специально расположен в удобном месте, чтоб человек мог его проверить. Желательно делать это каждое утро, хотя бы первый месяц эксплуатации. Одна из причин падения уровня смазки и загорания лампочки — повреждение поддона картера или выдавливание сальника коленвала. Первый симптом – лужа масла под двигателем.
Датчик давления масла не исправен. Если лампочка давления масла загорелась внезапно на ходу, то причина может быть в тряске из-за которой выходит из строя датчик давления.
В случае неисправности датчика можно аккуратно доехать до СТО и там устранить причину загорания лампы.
Неисправен масляный насос. Неисправность насоса определяется только в мастерской, машина туда доставляется на эвакуаторе.
Общая “усталость” мотора. Если на холостых оборотах горит лампочка давления масла, то иногда это бывает от “усталости” мотора, при длительной его эксплуатации без ремонта. Зазоры между деталями увеличиваются от выработки, насосу нужно создавать повышенное давление, чтобы заполнить все пространство между ними, а на холостых оборотах это проблематично. Устраняется эта проблема капитальным ремонтом двигателя: меняются вкладыши коленчатого вала, протачивается сам вал, меняют вал ГРМ, поршневую группу и т. д.
Панель приборов в автомобиле — для чего необходима, как устроена
Приборная панель в транспортном средстве необходима для того, чтобы автомобилист мог вовремя получать наиболее важную информацию. Различные приборы и датчики посылают сигналы именно на экран приборной панели. В сокращенном варианте данный элемент автомобиля называется приборкой. Это обобщённое название зоны, в которой расположены все основные контрольно-измерительные приборы транспортного средства. Они необходимы для того, чтобы оперативно оповещать автомобилиста о текущем состоянии всех значимых систем и агрегатов. Кроме того, на приборную панель выводится информация об актуальной скорости передвижения и доступном количестве топлива. Многие автомобилисты при помощи приборки отслеживают пройдённый путь.
Напомним, что спидометр показывает актуальную скорость, а тахометр – обороты двигателя
Как правило, все приборные панели располагаются с левой стороны прямо перед автомобилистом. В некоторых серийных автомобилях панель приборов может размещаться по центру передней консоли, но при этом она поворачивается в сторону водителя для более удобного считывания информации. В стандартной панели приборов присутствует определённый набор индикаторов – спидометр, контрольные лампы работоспособности агрегатов, счётчик пробега, индикатор температуры охлаждающей жидкости, индикатор уровня горючего и тахометр. Напомним, что спидометр показывает актуальную скорость, а тахометр – обороты двигателя. Это классический набор показателей приборной панели, который может меняться в зависимости от модели автомобиля. К примеру, на некоторых современных транспортных средствах присутствует контроллер износа тормозных дисков. От этих элементов выводится информация на приборную панель в виде сигнальных ламп.
Контрольно-измерительные приборы в большинстве автомобилей работают по стандартному принципу – красный свет всегда обозначает проблему. Если на экране горит любая красная лампочка или стрелка прибора находится в красной зоне, это указывает на проблемы с транспортным средством. В таких случаях лучше произвести остановку и изучить неисправность.
Первым делом следует включить зажигание, но не запускать двигатель. На панели загорится большое количество разноцветных лампочек
Не все знают, что ещё до начала движения автомобиля приборная панель может указать на наличие проблем с транспортом. Заметить их очень просто. Для этого нужно провести краткое тестирование систем в начале эксплуатации транспорта. Первым делом следует включить зажигание, но не запускать двигатель. На панели загорится большое количество разноцветных лампочек. Среди них должна быть лампа давления в смазочной системе, лампа исправности аккумуляторной батареи и лампа включения ручного тормоза.
После этого нужно запустить мотор. Все тревожные индикаторы красного цвета должны исчезнуть. На приборной панели останется только датчик ручного тормоза. Чтобы проверить исправность ручника и его контроллера, следует затянуть его и отпустить обратно. При этом нужно проверять реакцию соответствующего индикатора на приборной панели.
Панель приборов содержит электронные, световые и механические элементы. Доля последних в современных автомобилях уменьшается
Через 20 секунд можно выключить двигатель и снова включить зажигание. Если силовой агрегат находится в исправном состоянии, датчик масляного давления не должен загораться, так как параметр уже повысился до нормы. Панель приборов содержит электронные, световые и механические элементы. Доля последних в современных автомобилях уменьшается. В основном поломки связаны с выходом из строя механических деталей или сбоями бортового компьютера.
Итог. Приборная панель необходима в транспортном средстве для того, чтобы автомобилист вовремя получал актуальную информацию о состоянии транспорта. Многие индикаторы на панели могут указывать на наличие неисправности.
Лампочки систем безопасности
Красный цвет
Если иконка загорелась красным цветом, что это говорит о срочной необходимости провести ремонт. Также такое явление свидетельствует об угрозе безопасности для пассажиров. Транспортное средство может в любой момент сломаться и движение прекратится. Также этот цвет применяется для важных оповещений.
Жёлтый цвет
Этот цвет значков на приборной панели рассказывает о том, что нужно произвести восстановление одной из деталей машины. Если вы увидели этот цвет, то в ближайшее время следует отправиться в автосервис для проведения диагностики. Иначе проблема может стать «красной». Также иконка жёлтого цвета может начать мигать, что свидетельствует об ухудшении состояния детали. Обратитесь к мастеру безотлагательно.
Зелёный или синий цвет
В обозначениях символов данного цвета нет ничего опасного. Они просто информируют о стабильной работе определённой системы машины. Они не свидетельствуют об опасности.
Если вы видите, что появились красные или жёлтые значки, то не надо ждать, пока они погаснут или начнут гореть другие обозначения. Чем больше вы ждёте, тем выше шанс появления другой поломки. Это может привести к серьёзным финансовым затратам на ремонт. Вряд ли вы хотите тратить свои деньги.
Не забывайте проводить техническое обслуживание и диагностику согласно регламенту, даже если лампочки не горят. Это позволяет избежать серьёзных поломок и увеличить долговечность транспортного средства. Следите за значками на приборной панели – это не просто свечение красивых лампочек, а серьёзное предупреждение.
