Неисправности ЭБУ

Наиболее частая причина поломки управляющего модуля АКПП:

• сильный удар по коробке (трескается плата ЭБУ, процессор или чип памяти);
• вибрационные воздействия;
• высокая температура;
• скачки напряжения в бортовой сети;
• коррозия под воздействием влаги.

Неисправность электроники коробки приводят к неправильному переключению передач или ситуации, когда АКПП переходит в аварийный режим, работая только на одной передаче (обычно на третьей). Если есть любые подозрения насчет исправности ЭБУ коробки, следует как можно скорее обратиться в специализированный сервис.

Диагностика неисправного ЭБУ коробки проводится специальным оборудованием. Обычно неисправный ЭБУ стараются просто заменить, поскольку если перепаять сгоревшие конденсаторы еще относительно просто, но замена микросхем ЭБУ – операция трудоемкая, при этом подходящий чип еще нужно найти. Поэтому часто лучший вариант – замена ЭБУ, такой шаг полностью решит проблемы с коробкой и вернет ей работоспособность.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Как проверить ЭБУ на работоспособность

p, blockquote 48,0,0,0,0 —>

Первый этап проверки работоспособности — контроль всех питающих напряжений.

p, blockquote 49,0,0,0,0 —>

Второй этап – компьютерная диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

p, blockquote 50,0,0,0,0 —>

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

p, blockquote 51,0,0,0,0 —>

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

p, blockquote 52,0,0,1,0 —> adsp-pro-3 —>

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

p, blockquote 53,0,0,0,0 —>

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

p, blockquote 54,0,0,0,0 —>

Устройство и принцип работы ЭБУ

Корпус ЭБУ служит для защиты электронных компонентов от влияния внешних факторов: влаги, механических повреждений и частично от температурных перепадов. Если блок размещается в подкапотном пространстве, корпус делается из алюминия. Если же контроллер расположен в салоне автомобиля, где меньше неблагоприятных воздействий, внешняя оболочка будет скорей всего пластиковой.

ЭБУ Chevroelt AVEO в кузове T300
ЭБУ BOSCH M7.9.7

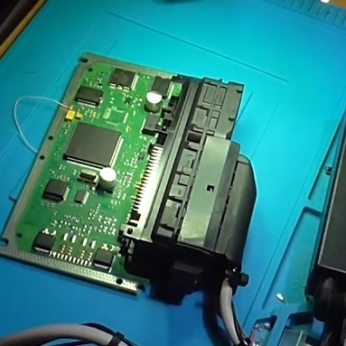

Плата, которая находится внутри корпуса, напоминает материнскую плату любого компьютера или ноутбука, и даже содержит аналогичные элементы. Кроме того, блок управления имеет три типа памяти.

1. Программируемое постоянно запоминающее устройство, оно же ППЗУ. Здесь хранится ПО для выполнения всех задач.
2. Оперативная память, она же ОЗУ. Как и в компьютере, оперативная память нужна для обработки поступающей информации в реальном времени. Оперативная память ничего не фиксирует дольше, чем длится обработка данных.
3. Электронно репрограммируемое запоминающее устройство или ЭРПЗУ. Это полупостоянная память, где фиксируются данные, меняющиеся со временем: пробег, расход топлива, коды доступа и т.д.

ПО или программное обеспечение – это пакет специфических программ, необходимых для управления всеми системами конкретного автомобиля. Под каждую модификацию создается свое ПО, чтобы блок управления работал корректно. Оно бывает двух типов: функциональное и контрольное.

1. Функциональное ПО – это и есть те самые программы, которые предназначены для управления всеми подотчетными системами автомобиля. Они работают с данными, поступающими от датчиков, обрабатывают эти данные в соответствии с заложенными алгоритмами и выдают команды на связанные системы для регулировки их работы.
2. Контрольное ПО – это отдельные элементы, в которых происходит сравнение данных, полученных от датчиков, с контрольными показателями, а затем поиск ошибок и передача информации об этих ошибках на ЭБУ. В зависимости от серьезности этих ошибок, блок управления либо корректирует работу систем автомобиля, чтобы устранить причину, либо включает информационные пиктограммы на панели управления (например, значок масла или Check Engine), либо вообще блокирует работу двигателя.

Популярное на сайте

19 авг

32 613

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

20 мая

Статьи Кузов Прочее по ремонту

27 590

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

28 дек

Статьи Двигатель и его компоненты

21 057

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки – это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

17 сен

Статьи Тормозная система

20 770

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное – мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься – почему мои тормоза дымят? Дымящиеся тормоза – это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге

24 дек

Ремонт Двигатель и его компоненты

18 924

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

09 янв

Статьи Двигатель и его компоненты Система зажигания

17 706

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

24 дек

Ремонт Электроника и оборудование

14 959

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

11 663

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

19 авг

Статьи Прочее по ремонту

11 437

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

09 фев

Двигатель и его компоненты Система зажигания

11 099

Nissan Qashqai 2 2.0 – Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

10 942

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

Местоположение ЭБУ

Блок управления автоматической коробкой может располагаться:

• непосредственно в корпусе АКПП;
• вне таковой.

Первый вариант позволяет существенно уменьшить количество проводки в автомобиле, поскольку меньше проводных «жгутов» идет от электронного мозга ЭБУ к датчикам. Но есть и минусы:

• тяжелый температурный режим. Коробка в процессе работы существенно нагревается, что негативно влияет на тонкую электронную начинку платы контроллера ЭБУ;
• затруднения при ремонте: любая операция с ЭБУ требует разбора коробки, что делает ремонт сложнее и дороже.

Пример локации ЭБУ внутри коробки:

Внешнее расположение ЭБУ лишено недостатков внутреннего: не такие высокие температуры, можно дополнительно защитить ЭБУ от влаги и прочих негативных воздействий. Кроме того, облегчается доступ к блоку для сервисно-ремонтных операций, и у инженеров есть возможность расположить ЭБУ удобным образом

Но есть и минус: при такой компоновке ЭБУ приходится протягивать длинные жгуты проводов, чтобы связать воедино ЭБУ, датчики и сервоприводы.

Советы автомобилистам

Если ЭБУ неисправен, попробуйте его отремонтировать. Но не самостоятельно! Такую тонкую работу лучше доверить мастерам с опытом. Проблема в «железе» чаще всего возникает от перегрева, короткого замыкания, коррозии или перегорания какого-нибудь конденсатора. Последнее устраняется легче всего: конденсатор просто перепаивают, и дальше можно пользоваться своим блоком управления.

Коррозийные повреждения могут затронуть дорожки, и их (теоретически) тоже можно восстановить. Работа это тонкая, требующая умения, специальных инструментов, оборудования и знаний. Так что лучше сдать контроллер в ремонт и уповать на лучшее.

Часто проблемы с блоком управления появляются после ДТП, даже если оно не затронуло сам блок. Удар, сотрясение могут вывести из строя электронное устройство. Ну а если есть видимые повреждения корпуса, это в большинстве случаев приговор устройству.

Чип-тюнинг – это лотерея. Если есть желание рискнуть (в том числе деньгами на новый ЭБУ), можно попробовать улучшить характеристики двигателя. Но такие попытки нередко приводят к обратному эффекту, то есть сбою в ПО, после которого блок требует перепрошивки (не бесплатно, конечно).

Если необходимо определить, действительно ли проблема в ЭБУ, или это «шалит» механическая часть, можно найти аналогичный рабочий ЭБУ и временно поставить его на свой автомобиль. Проблемы исчезли – менять блок управления, проблемы остались – пора к механикам на поклон.

Прошивка авто под евро 2

В рамках Женевского соглашения 20 марта 1958 года, были приняты постановления Европейской экономической комиссии ООН (Правил ЕЭК ООН), обеспечивающих безопасность дорожного движения и защиту окружающей среды. Страны, присоединившиеся к Соглашению, используют Правила ЕЭК при сертификационных испытаниях дорожных транспортных средств.

В Российской Федерации до серийного выпуска, автомобиль проходит сертификацию, в части соответствия его условиям безопасности и экологическим требованиям. До 2004 г. инжекторные автомобили производились в основном без присвоения экологического класса и по составу выхлопа они принадлежали группе «Нормы России».

Российская Федерация с 17 февраля 1987 года входит в список Договаривающихся сторон Соглашения 1958 года и на этом основании к выпуску автомобилей предъявляются экологические требования в соответствии Правилам ЕЭК.

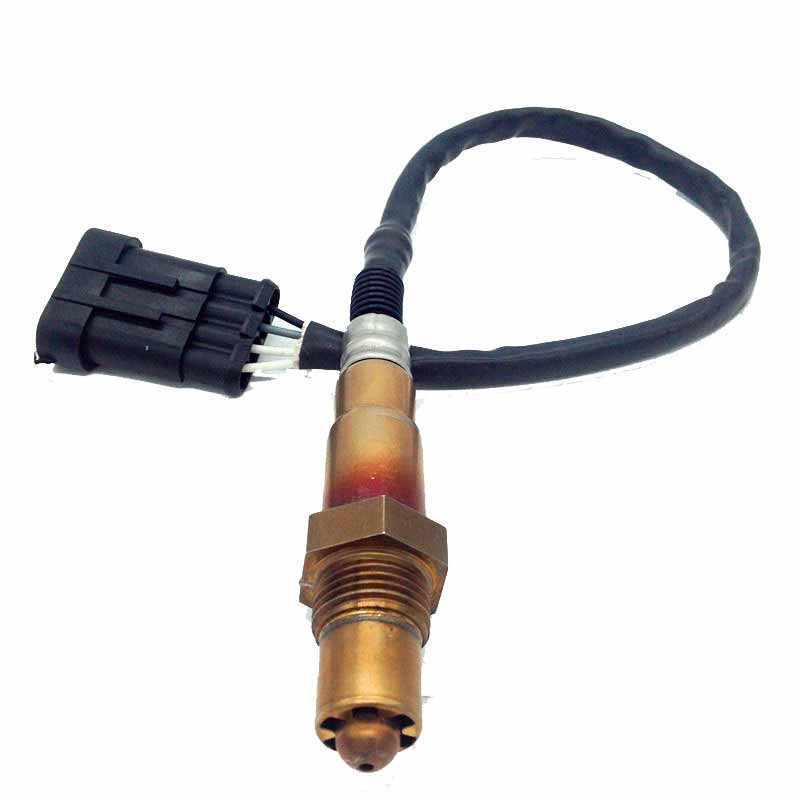

В середине 2004 года автомобили ВАЗ стали оснащать катализаторами, способствующими снижению вредных веществ выхлопных газов. Перед катализатором устанавливается кислородный датчик, управляющий по замкнутому контуру совместно с датчиком массового расхода воздуха топливной смесью. Автомобиль стал принадлежать экологическому классу Евро-2 и благодаря новой системе, происходила автоматическая поддержка стехиометрического состава топливной смеси.

С ужесточением экологических требований продолжается разработка новых технологий с целью снижения вредных веществ и с 2006 года выпускается автомобиль Евро-3 с установленным вторым датчиком кислорода. Расположенный после катализатора, выполняет диагностическую функцию и ЭБУ получая от него информацию о состоянии выхлопа мгновенно корректирует топливоподачу в сторону улучшения.

Что произойдет, если катализатор удалить из системы выхлопа? В этом случае, второй диагностический кислородный датчик будет показывать те же значения, что и первый управляющий. Программа, обработав одинаковую информацию с двух датчиков и не возможностью произвести коррекцию топливной смеси переведет систему в «аварийный» режим и на панели загорится «чек».

Что такое «аварийный» режим? При появлении неисправности, когда параметрические характеристики работы двигателя выходят за границы допустимых значений, блок управления переводит его работу в табличный режим, игнорируя показаниями неисправного датчика и до устранения неисправности автомобиль эксплуатируется по таблице, в «аварийном» режиме.

Теперь легко ответить на вопрос, «нужно ли перепрошивать мозги после удаления катализатора»? В связи с тем, что после удаления катализатора диагностический кислородный датчик будет повторять сигналы управляющего датчика, возникает необходимость проведения чип тюнинга. Прочиповать машину на предмет перевода ее с нормы Евро-3 на Евро-2 можно, как самому, так и обратившись к специалистам автосервиса. Современные автомобили оснащаются с защищенными блоками управления, сложной схематикой аппаратной части, поэтому стоит ли рисковать без наличия специальных адаптеров к самостоятельному решению этого вопроса. Наиболее приемлемый вариант – это обратиться в автосервис.

Необходимо отметить, что машины на прошивке с выключенным вторым датчиком кислорода работают увереннее, стабильный холостой ход и улучшаются его динамические показатели.

ЭБУ в современном автомобиле

Если машина импортная, ЭБУ у нее будет называться ECU, однако никакой разницы, кроме сочетания букв, в этом нет. Устройство может быть установлено на двигатель любого типа вне зависимости от того, на каком виде топлива он работает. Узел работает с датчиками, которые отправляют электронные сигналы от различных устройств, не только двигателя, но и остальной системы автомобиля. Определение параметров проходит по заданному алгоритму, поэтому работа ЭБУ для каждого авто индивидуальна, и от разных моделей блоки подходить не будут. Обработав информацию в соответствии с параметрами мотора, блок будет отдавать команды устройствам исполнителям.

ЭБУ является главным элементом бортовой сети, так как управляет ей. Некоторые автомобилисты называют ее бортовым компьютером, но это не совсем правильно. Так называемые в народе «мозги» – это и есть данное устройство. Контроллер контактирует со всеми системами автомобиля, оснащенными электронными датчиками. Располагаются они в следующих узла и модулях:

• Автоматическая коробка передач.
• Тормозная система, если она оборудована ABS, EBD.
• Подушки безопасности, за их срабатывание отвечает именно контроллер и датчики.
• ESV, VSC, прочие системы, относящиеся к курсовой устойчивости.
• Климат-контроль.

Каждая система имеет отдельные блоки управления, они связаны друг с другом, могут координировать свои действия. Основным все-таки считают именно тот блок, который отвечает за управление системами двигателя. Он работает непрерывно, постоянно обменивается данными с другими системами автомобиля.

Для связи применяется не обычная проводка, а специальный кабель, именуемый CAN-шиной. Благодаря этому и образуется единая сеть, способная быстро обмениваться параметрами и стабилизировать работу всех систем. Таким образом производителю удается добиться наиболее оптимальной работы силового агрегата.

Коротко о ЧИП–тюнинге.

ЧИП–тюнинг подразумевает модификацию чипов, точнее, содержащихся в них программ. Для ЭБУ это означает частичную или полную замена прошивки, определяющей алгоритм работы устройства.

С помощью чип тюнинга можно добиться значительного улучшения функционирования систем автомобиля, например, без серьезных технических переделок получить прирост отдаваемой мощности в пределах 10-15%! Такая операция позволит также:

• адаптировать двигатель к другой марке топлива (например, использовать 92 бензин вместо более высокооктановых);
• добиться стабильной работы агрегатов в различных условиях, к примеру, при включенном кондиционере;
• предотвратить появление части ошибок;
• программно отключить вышедший из строя или препятствующие оптимальной работе узлы и элементы систем (например, при поломке катализатора);
• снять установленные ограничения (наиболее популярно — изменение ограничение максимальной скорости).

При использовании соответствующего оборудования и незначительной подготовке процесс занимает не более 15 минут. «Откатить» прошивку до стандартной заводской так же просто и быстро.

Практически единственная проблема, препятствующая широкому распространению чип-тюнинга — цена вопроса. Прошивки практически для каждого автомобиля выкладываются в сети. Однако устройство для программирования ЭБУ стоит достаточно дорого (особенно для иномарок). В сервисных центрах услуга обойдётся в пределах 10-30 тыс. руб. Соответственно, прежде чем ею воспользоваться следует тщательно взвесить все преимущества, которые могут быть получены.

Основные достоинства и недостатки ЭБУ

Несмотря на наличие множества преимуществ, у электронных модулей есть и недостатки.

Достоинства ЭБУ

Плюсы устройств:

• возможность оптимизации динамических параметров работы ДВС;
• снижение расхода горючего при правильной регулировке соотношения воздуха и топлива;
• простота пуска силового агрегата — модуль быстро адаптирует двигатель для работы в разных условиях, к примеру, при функционировании на холостом ходу;
• при установке ЭБУ в авто у владельца машины отпадает необходимость в ручной регулировке параметров работы ДВС;
• увеличение показателей экологичной чистоты при правильной регулировке объемов вредных веществ в отработанных газах.

Недостатки ЭБУ

Минусы электронных модулей:

• высокая цена на составляющие элементы, если возникнет необходимость проведения ремонта модуля;
• при неполадках блок часто не подлежит ремонту, его приходится менять целиком;
• необходимость в эксплуатации недешевого и сложного оборудования для проверки модуля, иногда для диагностики требуются квалифицированные мастера;
• повышенные требования параметров надежности питания бортовой сети — скачки напряжения могут привести к поломке ЭБУ;
• необходимость использования только качественного топлива при заправке машины.

Канал Avto-blogger подробно рассказал об особенностях и недостатках электронных модулей.

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

• ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
• ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
• ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

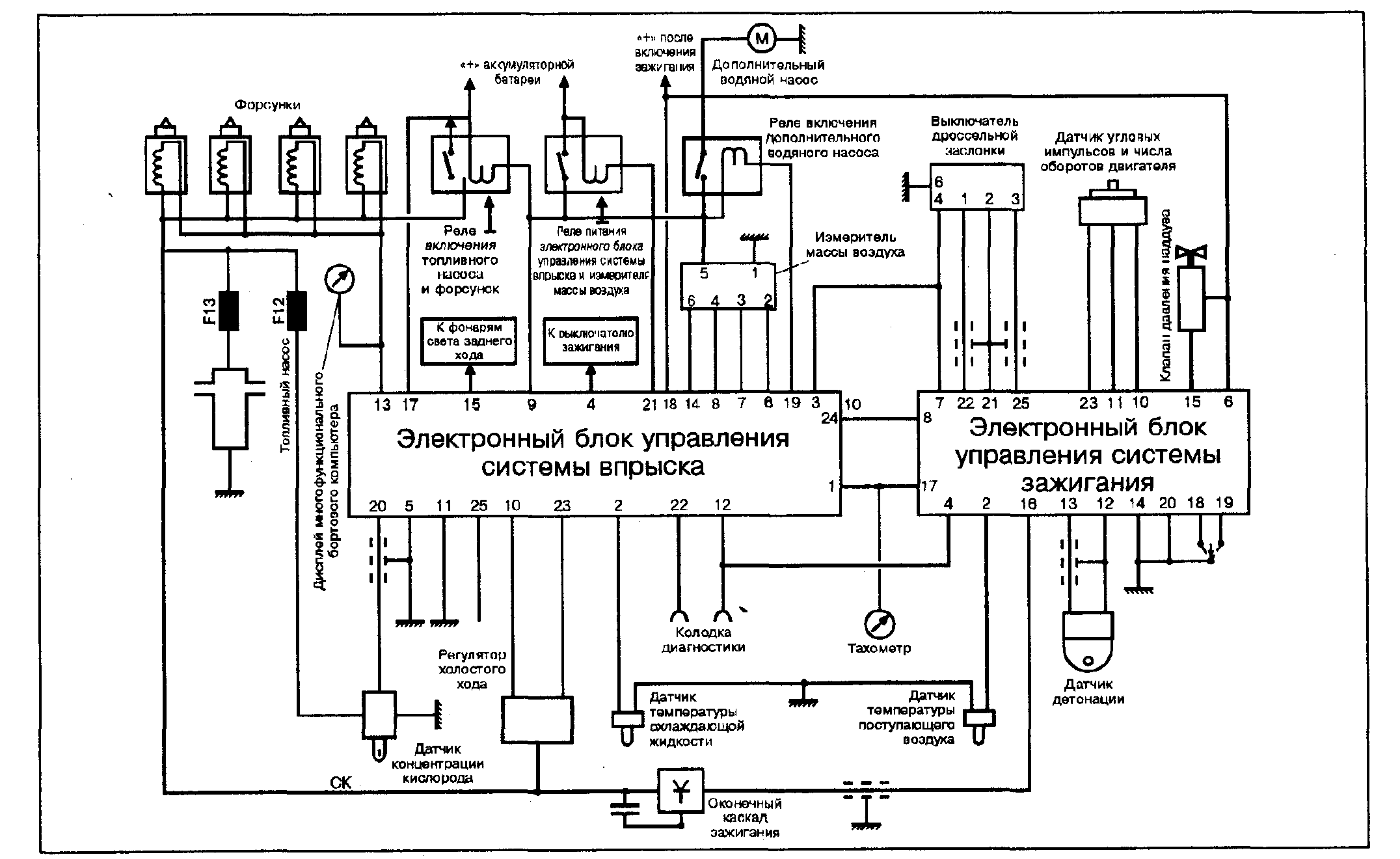

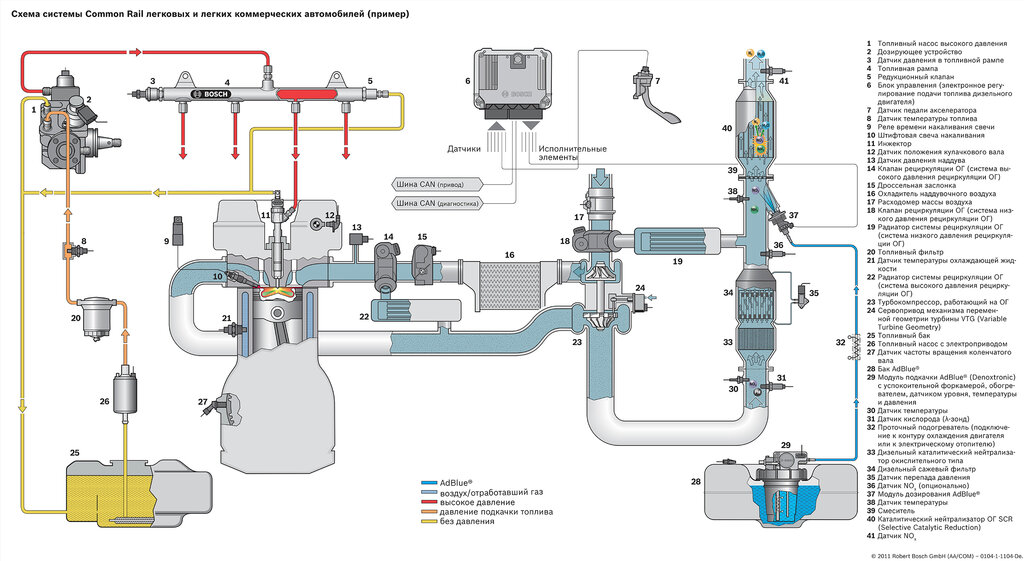

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.
