Замена рулевого механизма Рено Логан

Какие инструменты нужны для замены наконечников

Опыт проведения подобных работ крайний желателен, но при необходимости можно воспользоваться видео инструкцией, ведь сам процесс не отличается сложностью. Трудности могут возникнуть при серьезном закисании элементов крепления на старых авто, либо после эксплуатации в неблагоприятных условиях. Перед работой необходимо поставить машину на опоры, включить ручной тормоз и подложить под задние колеса противооткатные башмаки. Это обеспечит устойчивость машины и позволит избежать случайного перемещения. Передние колеса необходимо снять, чтобы открыть доступ к элементам узла.

Необходимый инструмент:

  • Рожковый ключ на 16.
  • Баллонный ключ.
  • Небольшой молоток.
  • Деревянный брус.

Из дополнительных приспособлений помогут облегчить работы автомобильный «спасатель» — смазка WD-40 и ветошь.

Какие неисправности могут возникать

В процессе эксплуатации авто могут возникнуть различные неисправности:

  1. Тугое вращение рулевого колеса. Это указывает на повреждение рейки коррозией. В этом случае единственный выход – разобрать узел, очистить от следов коррозии и восстановить шток. Если проблема серьезная, может потребоваться замена некоторых запчастей.
  2. В области рулевой рейки слышны стуки (преимущественно при вращении руля). Такой звук характерен для повреждения втулки червячной пары. В данном случае единственный выход – его замена. Для выполнения работ необходимо заранее подготовить ремкомплект.
  3. Появление течи и снижение уровня жидкости в бачке. Причина такой поломки заключается нарушение целостности сальников (это возможно из-за коррозии). Регулировка или проведение ремонтных работ ситуации не решит. Требуется замена узла, вышедшего из строя.
  4. «Закусывание» тяги рулевого колеса. Данная поломка возникает из-за износа зубцов червячной пары. Решение проблемы – замена узлов. Выбирая ремкомплект, лучше приобрести оригинальные запчасти.
  5. Люфт рулевого колеса. Данная проблема обусловлена поломкой штока. Решение – ремонт или замена узла.

Начнем ремонт

Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.

  1. Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
  2. Демонтируем колесо с соответствующей стороны.
  3. Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
  4. Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
  5. Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
  6. Направляемся в сервис для контроля и корректировки схождения колес.
  7. Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
  8. Алгоритм замены идентичен для обеих сторон подвески.

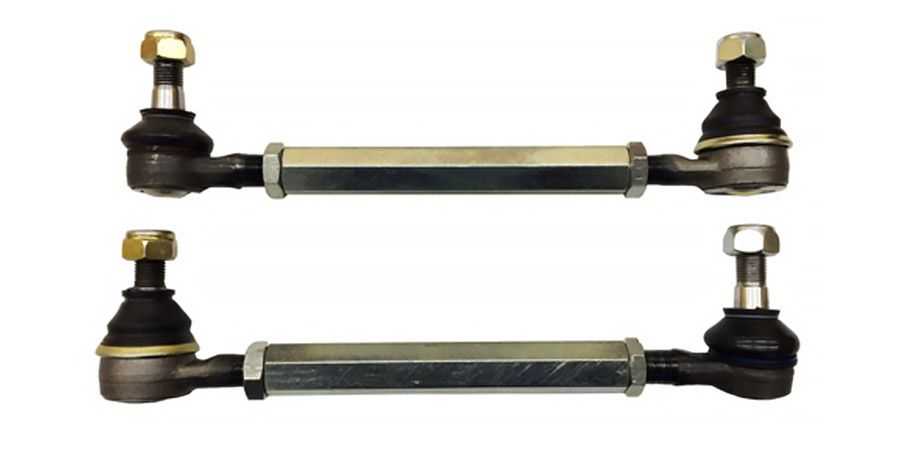

  9. Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.
  10. Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.

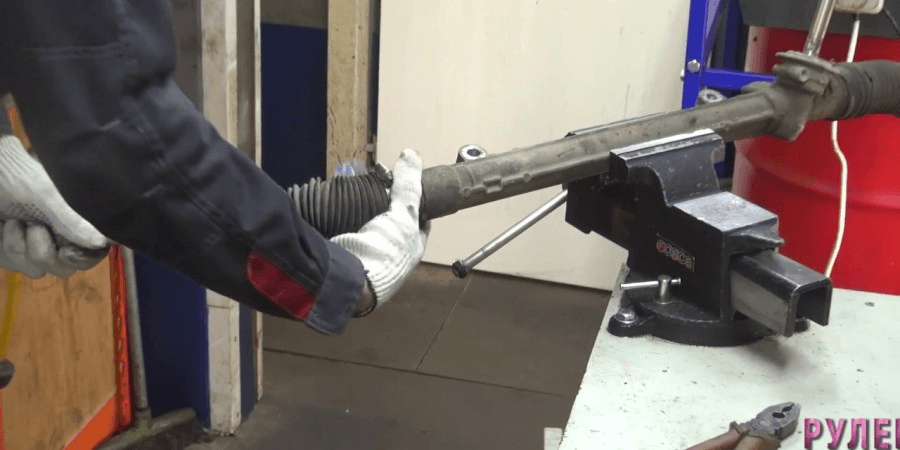

  11. Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
  12. Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
  13. Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
  14. Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
  15. Сначала сливаем жидкость из контура ГУР.
  16. Отсоединяем рулевой вал от посадочного места на редукторе рейки.
  17. Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
  18. Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
  19. Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
  20. Теперь вынимаем сборку узла.
  21. Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.

Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматривает присутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.

Краткое описание

  1. Заранее при помощи баллончика WD 40 обрызгаем крепежные детали. Если нет под рукой вэдэшки, используйте воду, намочив тряпочку, накладываем на крепеж и ждем, когда отмокнет
  2. Начнем с ослабления контргайки наконечника тяги. Ослабив ее оставляем в прежнем месте
  3. Отворачиваем гайку рулевого наконечника на поворотном кулаке, удерживая шестигранником палец от проворачивания
  4. Если желаете, используйте съемник шаровых шарниров и выдавите палец из рычага поворотного кулака. Альтернатива увесистый молоток, стучим им по торцу бобышки кулака с боку вдоль оси рычага, чередуя удары по крепежу сверху
  5. Вытаскиваем палец с гнезда поворотного рычага
  6. Завернем новый в обратном порядке снятию, до контргайки, установленной в том месте, где стоял прежде
  7. Ставим палец шарнира в гнездо рычага поворотного кулака, и хорошо затягиваем новой палец, удерживая от проворачивания
  8. Затянем с хорошим, усилием, не сорвать бы резьбу контргайку наконечника тяги
  9. Закончив работу с обеих сторон по замене рулевых наконечников едим на технический сервис, где устанавливаем углы колес автомобиля

Замена рулевых Рено Логан неправильно

Правильно

Как выявить неисправности?

Для самостоятельного выполнения диагностических манипуляций с целью определения необходимости в дальнейшем ремонте элементов такого узла, как рулевая тяга, потребуется «помощь» ямы или подъемника. Если подозрения затрагивают рулевой наконечник, то выявить в нем люфт можно посредством линейного движения (усилия), прикладываемого к тяге. При обнаружении характерного люфту звука, тогда требуется замена наконечника рулевой тяги.

Когда в конструкции рулевого узла Рено Логан присутствует ГУР, то замена наконечника рулевой тяги производится по идентичному алгоритму (как и в версии без усилителя).

Для обнаружения люфта у шарнирного соединения тяги с рейкой следует сдавить пальцами пыльник и нащупать указанный шарнир на предмет износа.

Декоративный пыльник скрывает под собой втулку, обеспечивающую центровку вала в рейке и его плотную посадку. Поперечный люфт, присутствующий у вала, будет свидетельствовать об износе данной втулки. Для ее замены потребуется непростое мероприятие, связанное с частичной разборкой реечного механизма. И все это выполняется своими руками.

Интернет позволяет отыскать массу вариантов видео материала, иллюстрирующего процедуру того, как заменить рулевые тяги в реечном механизме. Это позволяет одержать победу над назойливым стуком.
