Снятие и установка ремня привода вспомогательного оборудования Рено Логан

Замена ремня на Logan с ГУР, но без кондиционера

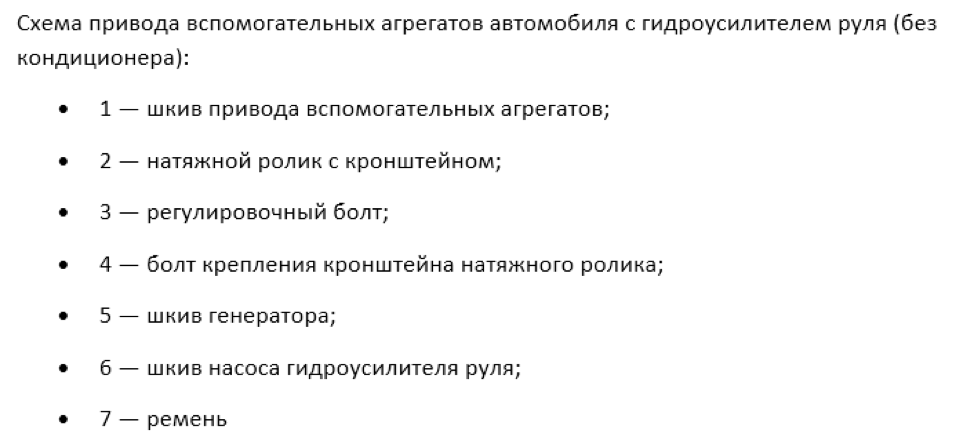

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

• В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
• Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
• Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
• Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Привод вспомогательных агрегатов

Шкив двигателя, закреплённый на валу, передаёт усилие одному или нескольким другим шкивам. Всё зависит от комплектации – в ней могут присутствовать ГУР с кондиционером (рис. 1) либо только ГУР (рис. 2). В варианте без ГУРа ремень передаёт усилие на генератор.

Натяжной ролик присутствует в первых двух вариантах. Для третьего случая предусмотрено следующее: усилие, то есть натяжение, регулируется после ослабления винта 5 (рис. 3).

Регламент для всех комплектаций – одинаковый. Согласно ему, осмотр и проверку состояния ремня выполняют каждые 15 тыс. км. А замену проводят через 60 тысяч км пробега. И даже если внешнее состояние будет хорошим, замену выполняют всё равно.

Вариант 1

Схема привода вспомогательных агрегатов автомобиля Рено Логан с гидроусилителем рулевого управления и с кондиционером:
1 — шкив привода вспомогательных агрегатов;
2 — натяжной ролик;
3 — шкив насоса гидроусилителя рулевого управления;
4 — шкив генератора;
5 — шкив компрессора кондиционера;
6 — опорный ролик;
7 — ремень

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека .
Чтобы ослабить натяжение ремня, снизу автомобиля…

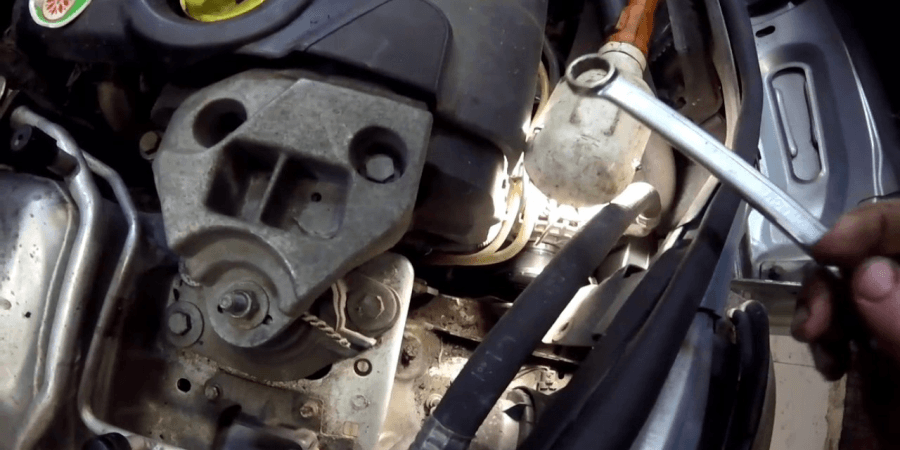

…надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения
отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

Снимаем ремень привода вспомогательных агрегатов.
Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и
натяжной ролики.
Для замены опорного ролика…

…накидным ключом или головкой «на 13» отворачиваем болт его крепления…

…и снимаем болт с защитной крышкой ролика.

Снимаем опорный ролик.
Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины)…

…головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства…
…и снимаем натяжное устройство в сборе с роликом.

Автоматическое натяжное устройство в сборе:
1 — натяжной ролик;
2 — кронштейн ролика;
3 — корпус
Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.

Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода —
пятиручьевой.
Укладываем ремень на шкивы так…

…чтобы он был смещен к их наружному краю 1, а внутренний ручей шкивов 2 оставался свободным.
После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт
крепления его шкива, чтобы добиться правильного положения ремня.

Если автомобиль оснащен кондиционером и вдобавок гидроусилителем?

Здесь понадобится ключ типоразмером «13». Замена ремня привода на авто Рено Логан осуществляется так:

1. Демонтируем требуемое колесо.
2. Снимаем брызговик мотора (расположен справа).
3. Проворачиваем ролик узла натяжения в направлении часовой стрелки и фиксируем в данной позиции посредством штифта, чей диаметр не превышает 6 мм (отлично подойдет ключ шестигранного профиля).
4. Снимаем ослабленный ремешок и устанавливаем новый. Укладку ремня выполняем по такому правилу, когда один ручей с внутренней стороны остается свободным.
5. Извлекаем штифт, которым ранее было зафиксировано натяжное устройство.
6. Проворачиваем вал на 3 оборота до момента занятия ремнем своей правильной позиции в шкивах.
7. Все оставшиеся детали монтируем в порядке, обратном демонтажу.

Теперь вы знаете основные аспекты того, как происходит замена приводного ремня на французской модели Рено Логан. Это совершенно не сложно, и самое главное строго следовать инструкции.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора. Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Задачи приводного ремня

Главная задача двигателя – превращение энергии от сгорания топлива во вращательное движение, которое передается далее к другим узлам автомобиля. Если ремень ГРМ служит для синхронизации коленчатого и распределительного валов, то приводной ремень используется для передачи вращательного движения от коленвала к вспомогательным системам.

Схема приводного ремня в «Рено-Логан» зависит непосредственно от комплектации транспортного средства. В автомобилях Renault Logan приводной ремень обязательно соединяет коленвал и шкив генератора. Дополнительно (в зависимости от комплектации) ремешок также может приводить в движение шкивы следующих устройств:

• гидроусилителя руля;
• системы кондиционирования;

Всего существует три варианта: без ГУР и кондиционера, только с усилителем руля и полная комплектация (со всеми системами). Естественно, чем больше шкивов используется в конструкции двигателя, тем дольше будет проходить замена, поскольку владельцу придется натянуть ремень на каждый из роликов.

Критический износ ремешка может привести к проскальзыванию, что в итоге отразится на работе систем, которые он обеспечивает.  Возможны проблемы с генератором, системой кондиционирования, гидроусилителем руля. Если они проявляют нехарактерное поведение, обязательно начните диагностику с осмотра приводного ремня. Самый главный признак необходимости замены – появление характерного свиста. Это говорит о наличии провисания.

Замена генератора.

Генератор Рено Сандеро Степвей меняется при его выходе их строя, а также при снятии мотора.. Кроме этого, можно снять его, чтобы упростить работу по снятию щеткодержателя. Далее будет описан процесс замены на автомобиле с гидроусилителем руля и кондиционером.

Работу лучше проводить на эстакаде или смотровой яме. Для доступа к некоторым элементам необходимо снять защиту мотора

Перед началом работы необходимо отсоединить клеммы аккумулятора. Затем отсоединяется колодка провода возбуждения от разъема генератора.

Ключом на 13 откручивается крепление провода, для подключения плюсового вывода генератора.

После, тем же ключом откручивается крепление кронштейна трубки гидроусилителя рулевой рейки. Отворачиваются болты крепления насоса к двигателю, при этом не нужно отсоединять шланги, достаточно отвести их в сторону.

Головкой на 13 откручиваются болты нижнего крепления генератора к двигателю.

На рисунке выше можно подробно рассмотреть места расположения болтов крепления к двигателю.

Замена привода на авто без кондиционера.

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан.

На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства – тензометрического тестера. Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства – натяжителя ремня. Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика. Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора.

Для такого типа силового агрегата используется другой тип ремня – 5К1110. Он так же пятиручьевой, но его длина меньше – 1110 миллиметров.

Автомобили, оборудованные системой кондиционирования и гидроусилителем рулевого управления.

Вам потребуется ключ «на 13».

Снимите правое переднее колесо.

Снимите брызговики двигателя с правой стороны.

Поверните ключом ролик натяжного уст­ройства по часовой стрелке и зафиксируйте натяжное устройство в этом положении штифтом диаметром 6 мм (например, клю­чом-шестигранником).

Снимите ремень привода вспомогатель­ных агрегатов.

Установите новый приводной ремень. Укладывайте ремень на шкивы таким об­разом, чтобы внутренний ручей шкивов оставался свободным.

Извлеките штифт, Которым зафиксиро­вали натяжное устройство.

Проверните коленчатый вал на три пол­ных оборота, чтобы ремень привода вспомо­гательных агрегатов занял правильное поло­жение на шкивах.

Установите детали в порядке, обратном снятию.

Периодичность замены

Самый частый вопрос в этой теме – когда меняется приводной ремень на «Рено-Логан». Сначала непременно загляните в техническую документацию к своему авто. Производитель установил четкий регламент – каждые 60 тысяч километров. Теоретически и даже иногда на практике при умеренной эксплуатации машины ремешок способен прослужить вплоть до 100 тысяч. Но доводить до этого не рекомендуется. Изношенный компонент может привести к некорректной работе генератора и вспомогательных систем, что выльется в их дорогостоящий ремонт.

Показатель в 60 тысяч – условный, ведь в экстремальных условиях эксплуатации замену придется проводить через 40-50 тысяч пробега. Именно поэтому всем водителям рекомендуют проводить визуальный осмотр ремня каждые 15-20 тысяч. Благодаря этому, вы своевременно обнаружите изношенность и выделите время для замены. Даже если внешне «расходник» выглядит целым, не рекомендуем превышать пробег, заданный регламентом производителя.

Замена ремня с ГУР и кондиционером на Renault

Как правильно осуществляется замена ремня генератора с кондиционером? Подобная компоновка Рено Логан с ГУР и сплит-системой можно встретить на Renault с мотором 1.6, а с двигателем объёмом на 1,4 л — реже. Более часто эти моменты комплектации характерны для 16-клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики. Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе.

• В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.
• Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan.
• После снимается приводная часть и кольца из функционала для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем.
• Используя ключ, следует разобрать сам роликовый узел и ролик напряжения (для этого применяется, как и ранее ключ № 13).
• Когда выполнена установка новой комплектующей и произведена замена роликовых элементов (ремня, привода и колец) выполняется монтаж всего узла в обратной итерации. Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть.
• После выполняется монтажа конструкции (колец и привода) в обратном варианте. Вся процедура четко рассмотрена на видео.

Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером.
