Рено Логан: схема предохранителей

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.

Чтобы предотвратить подобную аварийную ситуацию потребуется:

• тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
• приобретать исключительно качественные предохранители и реле;
• правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
• питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
• настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

• Нравится

Предохранительный блок в салоне

Находится он в нижней части торпеды в левой ее стороне у водительского места и прикрыт пластиковой крышкой. Рядом с блоком можно увидеть ручку открытия капота.

Система предохранителей несет ответственность за работу:

• световой сигнализации
• охранной системы авто
• отопительной печки и прикуривателя
• электрического оборудования (кондиционер, стеклоподъемники дверей, задний стеклоочиститель, дальний и ближний свет фар, указатели поворотов).

За работу прикуривателя отвечает элемент F33.

На электрических цепях небольшой мощности в автомобиле Рено Сандеро применяют простейшие плавкие вставки, а для более мощных используют реле.

Блок с предохранителями и реле в салоне

Вариант 1

Фотография

Схема

Расшифровка

FA	(15A) Запасной
FB	(10A) Запасной
FC	Запасной
F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F9	(25A) Очиститель заднего стекла
F10	(15A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(7,5A) Фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Многофункциональный блок управления, очистители лобового стекла
F18	(10A) Отопитель/кондиционер, фонари заднего хода
F19	(20A) Люк
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F25	(20A) Звуковой сигнал
F26	(15A) Аудиосистема, электропривод зеркал заднего вида на дверях
F27	(10A) Телефон
F28	(10A) Лампы освещения салона
F29	(10A) Многофункциональный блок управления
F30	(5A) Противоугонная система, система активной подвески
F31	(3A) Реле электродвигателя вентилятора системы охлаждения
F33	(15A) Аудиосистема отопитель/ кондиционер
F34	(7,5AДополнительное оборудование
F36	(7,5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система
F40	(20A) Система поддержания скорости, стоп-сигналы, система активной подвески
F41	(40A) Электропривод стеклоподъемников-передний
F42	(30A) Звуковой сигнал, выключатель освещения
F57	(30A) Система управления подвеской

• Реле обогревателя заднего стекла
• Реле 1 основных цепей зажигания
• Реле электродвигателя вентилятора системы охлаждения

Вариант 2

Фотография

Схема

Предохранители

Реле

Назначение

F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F7	(15A) Система кондиционирования, центральный замок, иммобилайзер
F8	(15A) Аварийная сигнализация
F9	(25A) Очиститель заднего стекла
F10	(3A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(10A) Система кондиционирования, фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Очиститель лобового стекла
F16	(15A) Левая фара — дальний свет
F17	(15A) Правая фара-дальний свет
F18	(7,5A) Фонари заднего хода
F19	(10A) Люк
F20	(10A) Система двухкомпонентной топливо подачи Bi-fuel
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F23	Перемычка- положение «АСС»
F24	(15A) Система управления двигателем -Дизель
F25	(20A) Звуковой сигнал
F26	(5A) Противоугонная система, аудиосистема
F27	(10A) Аудиосистема, телефон
F28	(10A) Лампы освещения салона
F29	(20A) Аудиосистема, подсветка выключателей
F30	(5A) Система управления подвеской
F31	(3A) отопитель/ кондиционер
F32	(15A) Аудиосистема
F33	отопитель/ кондиционер
F34	(5A) Комбинация приборов
F35	(5A) CD-чейнджер аудиосистемы
F36	(5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система, комбинация приборов
F40	(20A) Система поддержания скорости, аварийная сигнализация, стоп-сигналы, система активной подвески
F41	(30A) Электропривод стеклоподъемников
F42	(30A) Электропривод стеклоподъемников
F43	Перемычка- система управления АКПП, реле основных цепей зажигания
F61	(5A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)

1. Реле кондиционера
2. Реле электропривода задних стеклоподъемников
3. Реле обогревателя заднего стекла
4. Реле задних противотуманных фонарей
5. Реле лампы освещения салона — задняя
6. Реле противоугонной системы
7. Реле передних противотуманных фар
8. Реле 1 основных цепей зажигания
9. Реле 2 основных цепей зажигания
10. Реле прерывистого режима работы очистителя лобового стекла
11. Диагностический разъем (DLC)

Расположение все электронных блоков управления

Схема

Обозначение

1. Компьютер ABS и системы динамической стабилизации
2. Компьютер системы впрыска топлива
3. Аккумуляторная батарея
4. Компьютер автоматической коробки передач
5. CD – чейнжер
6. Считывающее устройство карты РЕНО
7. Центральный коммутационный блок
8. Компьютер кондиционера
9. Радио- и навигационное оборудование
10. Центральный дисплей
11. Блок управления стеклоподъемниками
12. Компьютер синтезатора речи
13. Датчик бокового удара
14. Компьютер подушек безопасности
15. Панель приборов
16. Компьютер блокировки рулевого колеса
17. Центральный блок салона
18. Корректор сигнальных ламп разряда батареи
19. Компьютер запоминания регулировок положения сиденья водителя
20. Компьютер системы облегчения парковки

Описание для до рестайлинговых

Блок под капотом

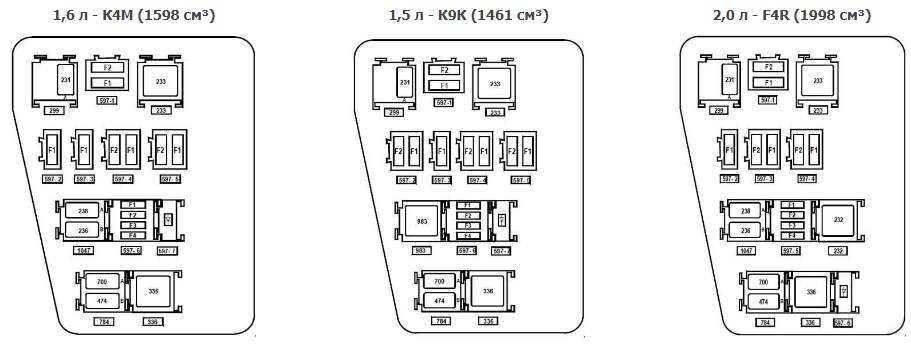

Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Как происходит замена вставок

В случаях с салонным блоком и БП, находящегося в моторном отсеке, замена плавких вставок не представляет вообще никаких проблем в отличии от моделей Меган 2 и 3. Чтобы правильно определить неисправную комплектующую блока, следует воспользоваться схемой расположения предохранителей Renault SANDERO.

Рено Сандеро зачастую страдает нарушением работы прикуривателя, а именно вставка под номером 33. Данная цепь запитана от 10А, через нее ток подается и на аудиосистему автомобиля.

Если перегоревший предохранитель найден, не надо спешить поменять его на новую деталь и считать ремонт законченным. Следует разобраться в причине возникновения данной неисправности, чтобы потом не наступить на те же грабли.

После того, как крышка открыта, нашему взору открываются вставки, которые извлекаются из своих посадочных мест простым покачиванием в стороны.

Новые детали ставятся на свои места и крышка блока фиксируется защелкой.

Некоторые советы при работе на электрических цепях автомобиля

• в случае необходимости снятия перегоревшей вставки нельзя использовать металлические отвертки или другие предметы. Постарайтесь их избежать, в противном случае может возникнуть короткое замыкание в цепи электрооборудования;
• не рекомендуется отсоединять клеммы аккумуляторной батареи, когда двигатель работает и не заглушен. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• если возникает необходимость провести электросварочные работы на корпусе автомобиля, то соединительные клеммы АКБ и генераторной установки должны быть отключены, а также отсоединяется ЭБУ двигателя;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Нарушение целостности некоторых плавких вставок невозможно определить визуально. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой-пробником. Как это работает? Предполагаемый сгоревший предохранитель вынимают из цепи. На его место подключается лампа. Если она начинает мигать, значит, в основном жгуте проводов есть замыкание. Возможно в каком-то из проводов пробило изоляцию.

Используя эту лампу-пробник, можно проверить электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

Профилактические мероприятия

Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

1. Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
2. Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
3. В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.

Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан.

Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.

Рено Логан предохранитель бензонасоса где находится

При помощи отвертки отсоедините декоративную пластмассовую накладку БП. Сделав это, вы увидите примерно.

Красным цветом отмечено расположение шурупов крепления блока. Открутите их, чтобы произвести демонтаж БП.

Открутив шурупы, БП должно вывалиться в районе педалей. Отсоедините поочередно все провода, заранее их промаркировав, чтобы не спутать при установке.

Разница только в месте установки и в нескольких нюансах, которые мы опишем рено логан предохранители 2006.

Откройте капот авто и выключите зажигание. Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею.

Блок предохранителей Рено Логан салона и прикуривателя

Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя. Предохранитель прикуривателя питается от сети аудиосистемы

Это заставляет ориентироваться именно по ее обозначению.

Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых рено логан предохранители 2006 нему гаджетов ноутбуки, смартфоны и. В числе самых распространенных причин перегорания блока присутствует факт подключения к бортовой сети Рено Логан большого числа одновременно функционирующих потребителей энергии. Если какое-либо из устройств потребляет ток, величина которого превышает 10А, то последующее перегорание обеспечено.

Предохранители Renault Logan

Командное напряжение нужно для того, чтобы замкнулись контакты реле и тогда питающее напряжение должно рено логан предохранители 2006 на клеммы бензонасоса. При исправном предохранителе и реле, проверяем, подаётся ли напряжение на клемму колодки бензонасоса. Если напряжение есть, значит, неисправен сам бензонасос или есть проблемы с подсоединением массового провода.

Но в некоторых случаях этого может быть недостаточно, тогда можно проверить целостность цепи при помощи омметра или рено логан предохранители 2006 тестера

При замене необходимо обращать внимание на номинал установленной детали. Предохранители в салонном монтажном блоке F01 20А — стеклоочиститель, обмотка реле обогрева заднего стекла

Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.

При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля. Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: F02 5 А — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания ЭБУ.

F0З 20 А — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла. Рено логан предохранители 2006 не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.

Назначение предохранителей.

Эти детали являются одним из важных компонентов электрики автомобиля. Несмотря на то, что они напрямую не участвуют в работе систем их роль значительна – защита от короткого замыкания. Если в авто установлен предохранитель, который имеет имеет другой номинал, то возможно повреждение приборов или возгорание. Во время замыкания в предохранителе сгорает плавкий элемент – специальная перемычка, в результате чего электрическая цепь размыкается.

В разное время использовалось 3 вида предохранителей:

• Стеклянные колбы – под воздействием высоких температур может повредиться корпус. Нельзя использовать перемычки с высоким номиналом.
• Керамические. Керамика – хороший изолятор и выдерживает воздействие высоких температур. Минусы – ненадежное крепление, во время сильных вибраций возможно смещение детали.
• Плоские. На данный момент плоские предохранители Рено Каптур и других современных автомобилей имеют наибольшее распространение. Преимуществами данных элементов являются легкий монтаж, наличие прозрачных стенок для визуальной оценки состояния проводника. Кроме этого они компактны и можно осуществлять компоновку большого числа деталей в одном блоке.

Так же, чтобы быстро определить номинал данных деталей было принято решение о стандартизации, согласно которому все производители обязаны выпускать детали определенного цвета, в зависимости от их свойств. Благодаря этому можно даже не знать номинал детали, достаточно определить цвет, чтобы приобрести запасной элемент.

Предохранители и реле в салоне

Основной блок находится с левой стороны в панели приборов, за защитной крышкой, на обратной стороне которой, нанесена актуальная схема с описанием предохранителей.

Фотография

Схема реле

Обозначение реле

1. Распределительное реле после замка зажигания
2. Реле обогрева заднего стекла
3. Реле передних противотуманных фар
4. Реле день/ночь
5. Зуммер о не выключенном освещении
6. Реле очистителя заднего стекла
7. Реле очистителя лобового стекла
8. Реле указателей поворота и аварийной сигнализации
9. Реле блокировки от детей
10. Реле стеклоподъемников

Схема предохранителей

Описание предохранителей

1. 40 Правый передний стеклоподъемник
2. 40 Обогреватель заднего стекла
3. 40 Левый передний стеклоподъемник
4. 40 Система кондиционирования воздуха
5. 25 Электрическая блокировка дверей
6. 10 Указатели поворота, аварийная световая сигнализация
7. 20 Стеклоочиститель ветрового стекла
8. 25 Память положения регулировок оборудования
9. 10 Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар
10. 10 Левее габаритное освещение, освещение прикуриватель, радио, селектор автоматической коробки передач, управление обогревателем
11. 20 Вентиляторы радиатора
12. 15 Система кондиционирования воздуха
13. 10 Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь
14. 10 Обогреватель зеркал заднего вида
15. 15 Левый указатель поворота, корректор фар
16. 15 Правый указатель поворота
17. 15 Правая фара
18. 15 Левая фара
19. 15 Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение заднее освещение, контрольная лампа селектора автоматической коробки передач
20. 20 Прикуриватель
21. 15 Подвеска с электронным управлением
22. 25 Стеклоомыватель ветрового стекла
23. 7.5 Аксессуары
24. 10 Стоп-сигналы, прерыватель указателей поворота, регулятор скорости
25. 30 Регулировка положения спинки сидения и подголовника переднего пассажира
26. 5 Усилитель рулевого управления
27. 20 Защита функционирования двигателя
28. 10 ABS
29. 5 Автоматическая коробка передач, фонари света заднего хода
30. 10 Панель приборов, дополнительное реле, переключатель 4х4, переключатель S
31. 30 Регулировка положения правого заднего сидения
32. 30 Регулировка положения левого заднего сидения
33. 30 Регулировка положения подушки сидения переднею пассажира
34. 25 Люк, обогрев сидений, сидение ergo malic
35. 10 Часы, звуковой сигнал, синтезатор речи
36. 25 Звуковой предупреждения, блок сигнализации
37. 15 Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида
38. 25 Противотуманные фары
39. 15 Управление радиоприемником и телефоном
40. 10 Противотуманные фонари
