Ремонт
Для обеспечения доступа к схеме с целью отремонтировать задний фонарь, требуется предварительный демонтаж фары. Замена происходит следующим образом:
- Снимаем обивку с внутренней поверхности багажного отделения.
- По периметру фары откручиваем крепеж.
- Отсоединяем подводящий разъем с проводами и затем вынимаем блок-фару из посадочной ниши.
- Тщательным образом осматриваем конструкцию на предмет повреждения. Теперь посредством отжима фиксаторов разделяем корпус фары на два элемента.
- Если обнаружен факт окисления, то производим очистку контактных групп и смазку специальным составом.
- При необходимости осуществляем замену ламп.
- Если неисправной оказалась сама плата, а колпак присутствует в «добром здравии», то не спешим в магазин. Подбираем соответствующий латунный отрезок или медный лист и восстанавливаем целостность контактов, интегрированных в плату. Прикладываем старые элементы на бумагу и вычерчиваем лекало. Совместив чертеж с латунным полотном, вырезаем все потребные детали. Теперь остается все спаять на свои места.
- Лампы монтируем в посадочные гнезда, коммутируем проводку и проверяем работоспособность фары.
Технология ремонта или замены правой фары абсолютно идентична для устройства левой стороны авто.
Обозначенные нами неисправности актуальны для всех модификаций практичного Renault Logan. Главной причиной сбоев является постепенное скапливание конденсата в посадочных нишах по периметру блок-фары. Для обеспечения возможности навсегда лишить себя данного неприятного момента потребуется осуществить доработку системы вентиляции багажного раздела и заменить соответствующие уплотнители.
Если на корпусе задней фары появилась трещина, то заменяем весь компонент. Стоимость одной фары для Рено Логан достигаем 3 тыс. руб. и зависит от стороны автомобиля. Если изделие установлено новое, то его ресурса вполне хватает на 5 лет.
Рено логан 2
Реле и предохранители под капотом
Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.
Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электровентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |

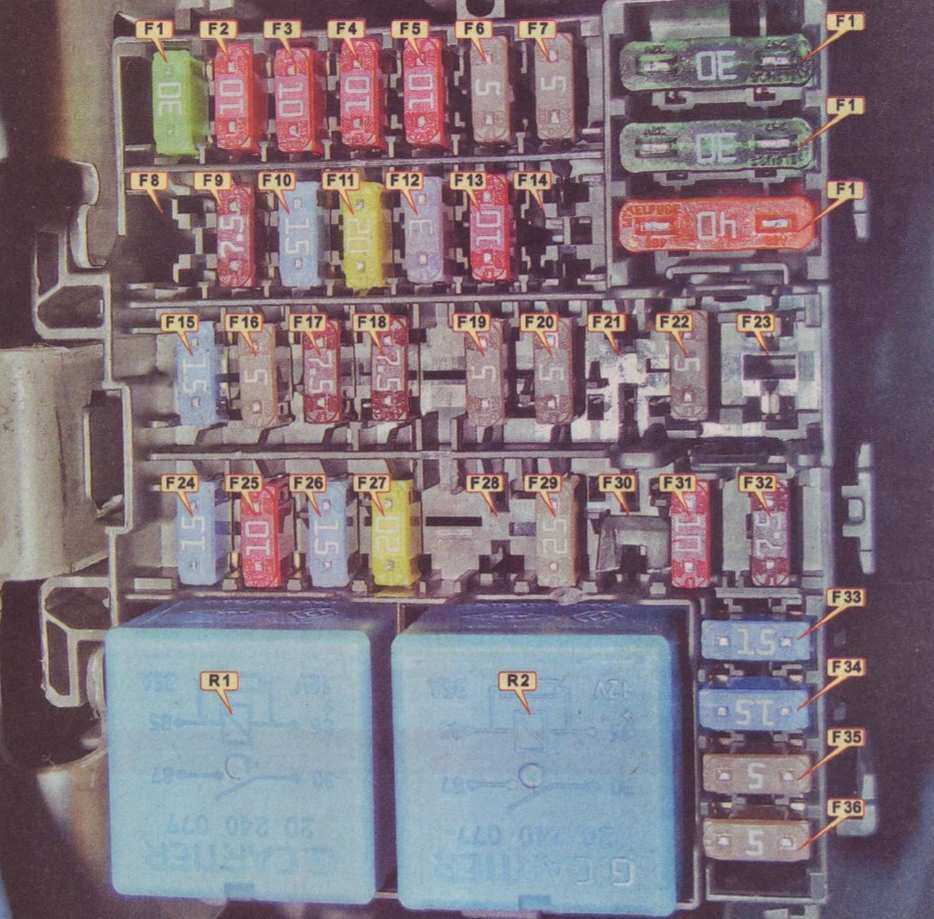

Предохранители и реле в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.
Схема
Назначение
| F1 | 30А электро стеклоподъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стеклоподъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | резерв |
| F22 | резерв |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
Подведем итог
Когда владелец Рено Логан обнаружил факт отказа какой-либо из фар кормы, не стоит отчаиваться и направляться в сервис. Рекомендуем внимательно ознакомиться с данной статьей, которая способна выступить в качестве мануала по выполнению ремонтно-профилактических манипуляций. Замена не является сложной процедурой, и задний фонарь можно поменять самостоятельно. Выбор всегда за владельцем, но доступность нашего материала позволит даже малоопытному владельцу без квалификации электрика разобраться с данными осветительными устройствами.
