Механическая коробка передач КПП JH Рено Логан: устройство

Что в результате?

Механические коробки для Лада Ларгус в меру надежные, неприхотливые к обслуживанию, легко ремонтируются. Проблем с поиском квалифицированного автомобильного специалиста, способного перебрать JH3 или JR5, не должно возникнуть даже в небольшом городе

Не стоит обращать внимание на заявление производителя касательно о необслуживаемости МКПП. Специалисты рекомендуют менять масло как минимум каждые 80 тыс

км, в идеале – спустя 60 тыс. км. В случае появления даже небольших неисправностей (стук, треск, издаваемый коробкой, не включаются передачи) стоит сразу отправиться в СТО для комплексной диагностики. Своевременный небольшой ремонт станет препятствием развитию серьёзной поломки, сохранит время, нервы и денежные средства автовладельца.

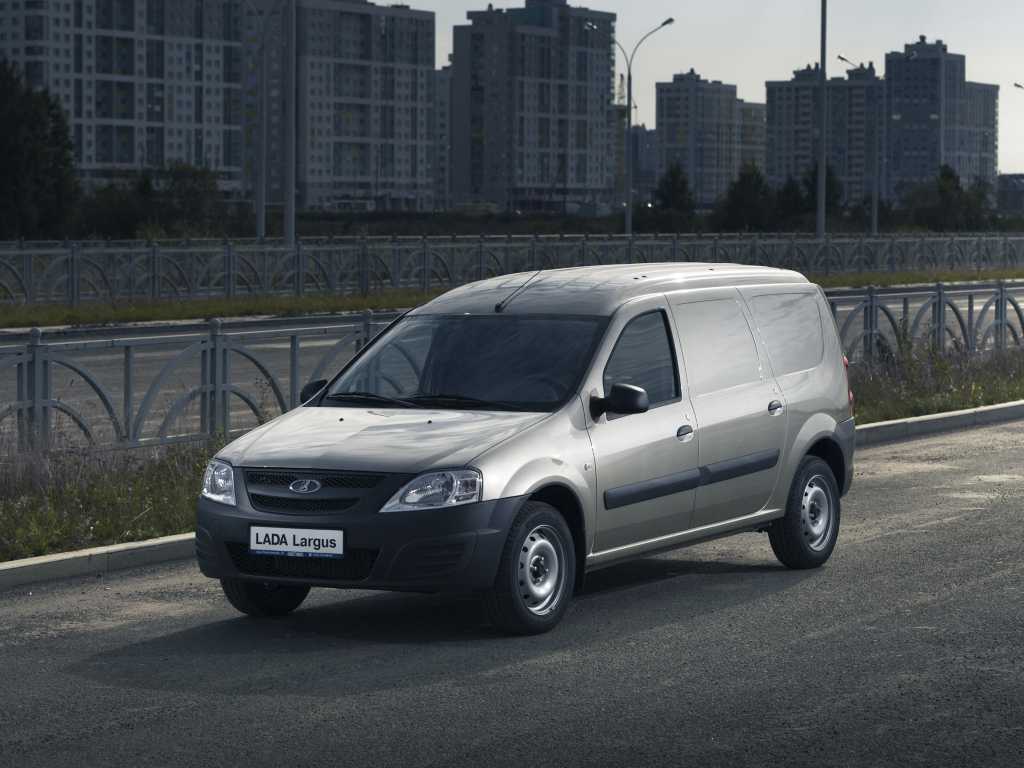

Lada Largus

МКПП JH3

МКПП JR5

Трансмиссионное масло Tranself TRJ 75W-80

Неисправности механической КПП

Не получается включить нужную скорость либо рычаг не возвращается в нейтральное положение. В этом случае причин может быть несколько. Возможно, повреждены вилки выбора передач. Зачастую это обусловлено нехваткой смазки. Для устранения этой неисправности требуется капитальный ремонт. Также капитальный ремонт коробки передач может потребоваться если на валу заклинивают шестерни. Это также бывает при нехватке смазки и при сильном износе подшипников или втулок КПП;
При езде рычаг произвольно выходит из нужной скорости. При этом также вероятен серьезный капитальный ремонт. Возможно, изношена вилка выбора или канавки шестерен. В случае когда кулачки шестерен или пазы под них деформированы или серьезно изношены их необходимо заменить;
Значительные шумы при езде от коробки передач могут быть обусловлены изношенными подшипниками либо валами. Если это действительно так, то капитального ремонта КПП не избежать. Кроме того, могут быть изношены шестерни, а также сколоты зубья. Также не исключено заклинивание металлических сколов между зубьями шестерни. Это может привести к преждевременному износу подшипников. Как ни странно, на уровень шума КПП может влиять масло в двигателе. Если его уровень очень низкий, могут появляться завывающие звуки;

Механические коробки передач Lada Largus

С самого начала производства автомобиль комплектуют МКПП-5. Трансмиссия обеспечивает оптимальную передачу крутящего момента от мотора к ведущим колесам. В зависимости от мощности и крутящего момента двигателя на Лада Ларгус ставят либо механическую коробку JH3 540, либо аналогичный агрегат JR5. Первый вид МКПП предназначен для 5-местного универсала с двигателем K7M под капотом. Есть несколько версий механики JR5:

JR5551 – для автомобиля в 7-местном кузове и с мотором K7M;
JR5549 – для версии в 5- и 7-местном кузове и с двигателем K4M;
JR5517 – для фургона с мотором K4M и K7M.

Принцип работы приведенных выше узлов практически идентичный и заключается в соединении шестерен с различным количеством зубьев. Главная задача – обеспечить изменение крутящего момента в строгой пропорциональности относительно передаточного числа. Есть несколько уровней форсировки двигателей Лада Ларгус: на 84, 87, 102, 105 и 106 лошадиные силы. Различная мощность моторов является следствием производства нескольких модификаций одной 5-ступенчатой механики с определенным количеством зубьев на шестернях и передаточным числом.

Надежность JR5

Сложно в чем-либо похвалить механическую JR5, но и особо упрекнуть не в чем. Сам по себе узел конструктивно простой, часто гудит, четкость переключения передач оставляет желать лучшего. Со временем требует переборки или в тяжелых случаях замены по причине разрушения ключевых механизмов. Нередко автовладельцам приходится разбирать коробку из-за отказа 5-й скорости выключаться. Причина, как правило, заключается в износе пружины фиксации задней передачи. В любой момент она может лопнуть, а один из её фрагментов обычно попадает под вилку включения 5-й скорости. В итоге во время движения водитель понимает, что 5-я скорость не выключается.

Роликовый подшипник с сепаратором из пластика на вторичном валу – еще одно слабое место механики JR5. Сепаратор часто даже на небольшом пробеге разваливается, что приводит к сбиванию в кучу шариков. Как минимум МКПП начинает гудеть, но были случаи, когда шарики попадали между шестернями. Недостаток устранили после модернизации JR5. Многих проблем можно избежать, если соблюдать регламент обслуживания МКПП и пользоваться оригинальным маслом. Желательно каждые 50-60 тыс. км пробега менять рабочий материал коробки. Для замены подходит Tranself TRJ 75W-80. По прохождению 10-15 тыс. км необходимо делать контрольные замеры жидкости. В общем, коробка старая, в меру надежная, но не идеальная. С правильным подходом будет служить долго, ремонтируется без проблем.

Устройство механической КПП

Механические коробки на Рено Логан также бывают двух видов: JH1 и JH3. Обе имеют пятиступенчатое переключение. На самом деле они практически ничем не отличаются кроме размеров картера сцепления. В обоих типах КПП используется масло, которое не требует периодической замены. Это масло заливается на заводе, а его ресурс настолько большой, что равен сроку службы самого автомобиля. Однако в отдельных случаях менять или доливать масло все же приходится. Для этого предусмотрено специальное заливное отверстие в картере.

Привод КПП включает в себя:

Рычаг переключения скоростей на шаровой опоре;
Тяги привода управления кпп;
Кулису;
Картер коробки.

Главная передача имеет вид двух цилиндрических шестерен, которые были подобраны по шумности. Поэтому значительный шум либо вибрации, возникающие во время работы КПП, являются свидетельством того, что отдельные детали вышли из строя и требуют незамедлительной замены. Крутящий момент переходит от ведомой шестерни главной передачи сначала на дифференциал, а потом и на приводы ведущих передних колес.

Механическая КПП

Конструкция 5-ступенчатой механики Лада Ларгус

Конструктивно обе механические коробки передач на Лада Ларгус схожи. В их основе заложена двухвальная схема с синхронизаторами на всех передачах переднего хода. Подобная компоновка предполагает наличие двух параллельных валов – ведущий и ведомый. Во время движения автомобиля и переключения передачи с шестерни первичного вала крутящий момент передается на определенную шестерню ведомого вала. Это работа обычной и простой механики, поэтому в МКПП Лада Ларгус нет каких-либо особенностей. Но между JH3 и JR5, все же, есть некоторые отличия.

Коробка передач JH3:

включение и выключение передач происходит благодаря муфте, перемещаемой по направляющей втулке с подшипником;
коробка передач управляется за счет жесткой тяги;
другие передаточные числа (1 передача – 3.72, 2 передача – 2.04, 3 передача – 1.39, 4 передача – 1.02, 5 передача – 0.79).

Коробка передач JR5:

сцепление КПП включается и выключается с помощью гидравлического рабочего цилиндра;
коробка передач управляется за счет двух гибких тросов;
другие передаточные числа (1 передача – 3.73, 2 передача – 2.05, 3 передача – 1.32, 4 передача – 0.97, 5 передача – 0.82).

Основное преимущество 5-ступенчатой МКПП автомобиля состоит в компактности. Корпус узла изготовлен из алюминия, внутри которого находятся валы с набором рабочих шестерней. С целью наилучшей работы валов их оснастили синхронизационными кольцами. В конструкцию также входят: картер, датчик скорости, рычаг управления, механизм включения передач и прочие детали, являющиеся неотъемлемой частью традиционной механической коробки.

Надежность JH3

Коробка JH3 считается надежным узлом, поэтому до сих пор актуальна на автомобильном рынке. Автовладельцы отдают предпочтение авто с конструктивно простой КПП отчасти по причине её доступного и дешевого обслуживания. Недостатки МКПП сводятся к отсутствию высокого уровня комфорта управления автомобилем. Далеко не всегда переключение скоростей происходит четко и быстро, иногда возникают толчки, дерганья транспортного средства. Конструктивно агрегат полностью изучен, поэтому даже в случае возникновения серьёзной поломки произвести его капитальный ремонт не составит особого труда. Обычно раньше времени разбалтывается рычаг перехода с одной скорости на другую, что и приводит к нечеткому переключению.

Часто владельцы Лада Ларгус с JH3 отмечают шумную работу МКПП и хруст при включении режима заднего хода. Не исключен ранний износ синхронизаторов. Если закрыть глаза на некоторые недостатки, то получим достойную механику, способную пройти без единого ремонта 200-300 тыс. км. Известны экземпляры авто, преодолевшие на JH3 без единого ремонта около 500 тыс. км. Многое зависит и от стиля вождения, и от качества обслуживания. Замена масла должна проходить согласно регламенту прохождения ТО.
