Измерительные приборы, используемые при ремонте Рено Логан
137 Просмотров 25.Фев.2020
Как демонтировать панель и установить ее на место в Логан?
Для выполнения процедуры снятия требуется следовать нескольким определенным этапам действий (приведены ниже).
Сначала производим демонтаж всего перечня легко закрепленных элементов, а именно:
приборного щитка;
кожуха колонки рулевого вала и пр.
Снятие панели начинаем с левой стороны в районе размещения дефлектора обдува. Здесь узел удерживается посредством пластиковых фиксаторов. Они достаточно хрупкие, поэтому обозначенную манипуляцию исполняем с особой аккуратностью.
Теперь аналогичные действия реализуем с правой стороной панели.
Следующим действием будет снятие приборного щитка. Он зафиксирован посредством нескольких винтов. Само его извлечение может принести некоторые сложности ввиду особенностей посадки данного элемента в своем месте.
Теперь приступаем к демонтажу центральной консоли.
Магнитола в совокупности с рамкой удерживаются защелками. Для оперативного снятия потребуется определенная сноровка, иначе процесс может затянуться.
Сама консоль зафиксирована специальными пластиковыми зажимами, после аккуратного съема которых возможно произвести извлечение всего элемента (консоли).
Переходим к центральным дефлекторам отопительной системы. Для первой фазы характерны округлые очертания сопел, а во второй они превратились в прямоугольные компоненты.
Только сейчас становится доступным извлечение всей панели. Процедура монтажа рассматриваемого нами узла подразумевает строго обратную последовательность по отношению к демонтажному процессу.
Инструкция по монтажу

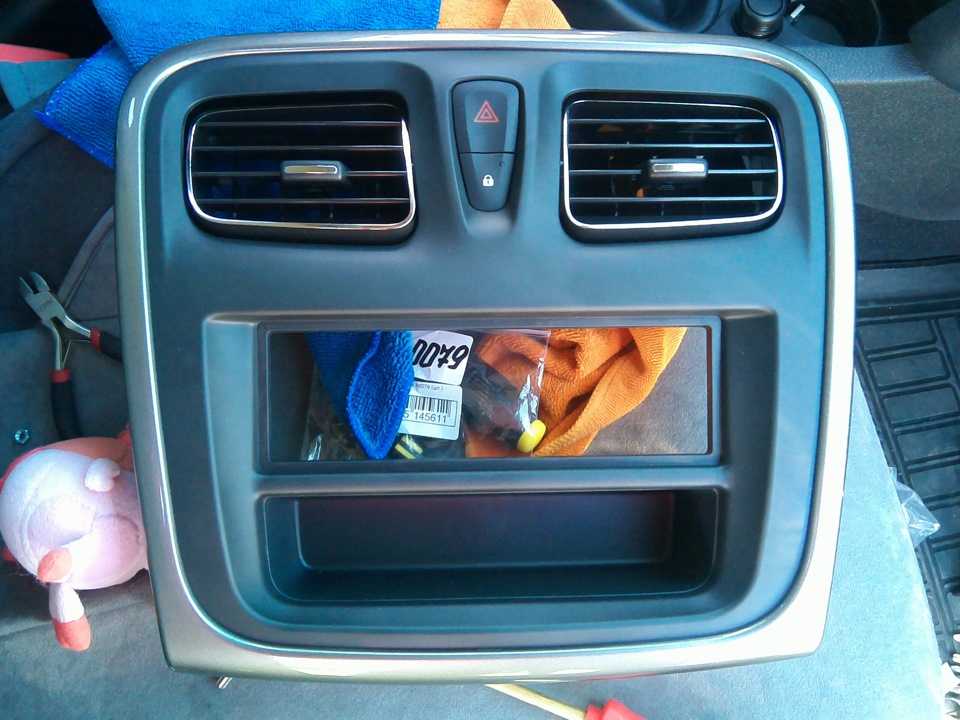

Новая штатная накладка
Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:
вначале отсоединить провода с батареи, первым отрицательный;
частично снять дверной уплотнитель;
демонтировать декоративную панель с левой передней стойки;
выкрутить болты с обеих сторон на панели;
далее снять небольшие крышки, расположенные внизу по краям панели приборов;
под ними болты, выкрутите их, затем снимите ручку ;
выкрутите болты, которые находятся под ручкой корректора;
снять верхний кожух рулевой колонки;
открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
теперь выкрутите болты над колонкой;
снимите козырек щитка;
выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
демонтируйте радиоприемник;
теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
демонтируйте регуляторы системы отопления и кондиционирования;
теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
далее отсоедините ;
снимите полностью панель приборов, отсоедините колодку проводов;
открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
далее снимите заклепки с перчаточного ящика и крышку;
установка новой панели производится в обратном порядке.
Описание и расположение индикаторов
Основные индикаторы
На фотографии вы видите с помеченными на нем основными указателями.
Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
Лампа, отображающая включение противотуманок.
Сигнальная лампочка — обозначает, что двери не закрыты.
Резерв.
Этот индикатор обозначает задние противотуманные фонари.
Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
Резерв для дизельных моделей Логан.
Сигнальная лампа перегрева двигателя.
Сигнальная лампа . Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
Индикатор аварийного падения уровня пасла.
Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
Обогрев заднего стекла.
Индикатор .
Сигнал об отключении .
Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
Лампа о .
Неисправность антиблокировочной системы тормозов.
Лампа включения ближнего света фар.
Подробнее о достоинствах и отрицательных сторонах панели
Приборный щиток «бюджетника» Рено Логан отождествляет себя с идеалом компиляции практичности и экономности в плане затрат на изготовление. Все органы и инструменты управления определенными функциями расположены по периметру панели весьма логично и практично, что подразумевает минимум времени, требуемого новичку для адаптации в салоне Рено Логан.
Эргономика приборной панели может похвастаться такими особенностями.
Присутствие достаточно вместительного бардачка принадлежит к положительным моментам, но фактура и качественные особенности материала, из которого изготовлена приборная панель, заставляют вспомнить о негативных аспектах.
Схема построения приборов на щитке обладает логичностью и предсказуемостью, а отдельные ее элементы легко читаемы даже при недостаточном уровне освещенности в салоне.
Дизайн сопел системы вентиляции необычен, но одновременно практичен, поскольку такая конструкция обладает повышенной способностью к корректному распределению воздушных потоков внутри салона, тем самым облегчая работу узла кондиционирования.
К числу основных элементов управления, присутствующих на панели и вызывающих некоторые нарекания со стороны требовательных владельцев Рено Логан, можно отнести регуляторы: управления печкой, интенсивностью и направлением обдува, а также установкой кондиционирования.
Среди особенностей модуля управления опциями в панели Рено Логан имеет место отрицательный угол поворота по отношению к водительскому креслу. Это способствует ухудшению видимости кнопок, что неприятно сказывается на ощущении дискомфорта и безопасности во время движения. Ведь водителю требуется несколько больше времени для визуального поиска и активации определенной кнопки.
Вторая генерация Renault Logan уже наделена видоизмененной панелью, где обозначенный негативный аспект нивелирован производителем.
В итоге
Приборная панель в практичной и популярной модели Renault Logan является качественным изделием и служит для обеспечения удобства и эргономики в плане управления множеством функций автомобиля. А описание индикаторов поможет быстрее на ней сориентироваться. Теперь вы ознакомлены такой деталью, как панель приборов описание и обозначения. Из приведенного материала видно, что процедуры по монтажу и демонтажу данного узла не являются трудоемкими процессами и не подразумевают использование специального оборудования и инструментов.
Статус машины определенно вносит в экстерьер щитка и в ее конструктивные решения свои коррективы. Спорным моментом является присутствие недорогого пластика, примененного в изготовлении каркаса узла. Однако этот момент производитель смог нивелировать благодаря эргономичности и практичности щетка (особенно касается второй генерации), что позволило такому комфортному средству передвижения как Renault Logan завоевать недюжинную популярность среди миллионной когорты поклонников по всему миру.
