Особенности систем подогрева двигателя на 220в с помпой

Лучшие автономные предпусковые подогреватели двигателя

Автономные жидкостные подогреватели устанавливаются под капотом автомобиля и работают на одном из видов топлива: бензин, ДТ, газ.

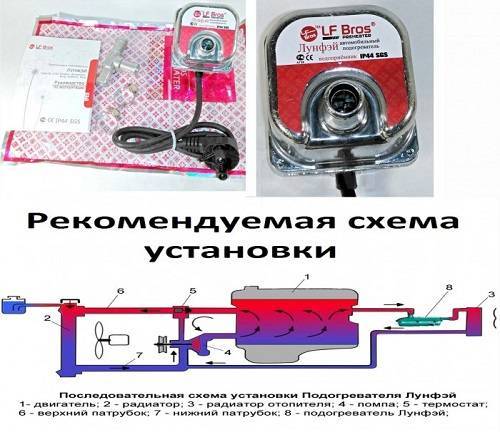

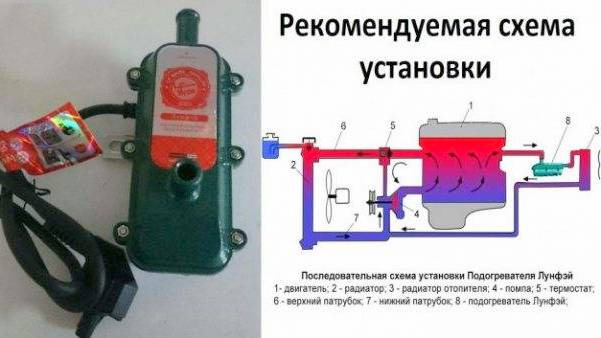

Лунфэй с помпой 3 кВт

Нагревает охлаждающую жидкость и заставляет ее перемещаться по малому циклу, прогревая силовой агрегат даже без его холостой работы, не затрачивая при этом горючее. Для нагревания используется ТЭН, циркуляции – центробежное насосное оборудование. Эти элементы расположены в корпусе устройства и функционируют от бытовой электросети с напряжением 220 Вольт.

Лунфэй 3 кВт

В этой модели есть терморегулятор и система регулировки мощности. При достижении охлаждающей жидкости верхнего температурного предела оборудование отключается. Как только остывает до нижнего установленного предела, обогрев и насос автоматически включаются. В результат двигатель всегда находится в состоянии готовности к пуску и началу движения.

Миниатюрные автономные отопители Лунфэй разработаны с учетом потребностей рынка. Их размеры всего 8×7,7×11,8см. Подогреватели надежно закрепляются на патрубках с помощью хомутов, не требуя для этого особого крепления. Они фиксируются последовательным методом путем врезки во входную трубку печки салона. Модель равномерно прогревает двигатель с высокой скоростью. Электроника обладает высокой защитой от влаги и отличается надежностью.

Цена Лунфей от 2390 рублей.

Eberspacher HYDRONIC 3 B4E бензиновый 12В

Эберспехер HYDRONIC 3 B4E устанавливается на бензиновые двигатели. Мощность 4 кВт. Напряжение бортовой сети — 12В. Очень прост в установке и эксплуатации, в комплект входит диск с описанием процесса установки и техническими характеристиками.

Eberspacher HYDRONIC 3 B4E бензиновый 12В

Инструкция по эксплуатации Eberspacher HYDRONIC 3 B4E

BINAR-5S-COMFORT

Подогреватель «Бинар-5S» предназначен для разогрева бензинового двигателя объемом до четырех литров перед запуском. Используется при пониженных температурах до -45°C. Может работать в двух режимах: подогреватель и догреватель.

BINAR-5S-COMFORT

Технические характеристики:

Теплопроизводительность, кВт	5
Напряжение питания, В	12
Топливо	Бензин
Расход топлива, л/ч	0,7
Теплоноситель	тосол, антифриз
Потребляемая электрическая мощность помпы, Вт	42
Продолжительность цикла, мин	20-120
Масса, кг	8

Инструкция по эксплуатации BINAR-5S-COMFORT

Особенности работы автозапуска

Устройства автозапуска двигателя предназначены для дистанционного включения мотора в рабочее состояние и прогрева транспортного средства. Другими словами, конструкция позволяет не спускаться к машине для включения ДВС, а сделать это с помощью специального пульта управления.

Конструкция системы достаточно простая и состоит из блока управления и пульта в виде брелока или приложения для мобильного телефона. Достаточно нажать на кнопку «Запуск», после чего произойдет подача питания на стартер, топливную и систему зажигания двигателя. После включения мотора водитель получит уведомление, которое приходит на основании контроля бортового напряжения и сигнала давления масла.

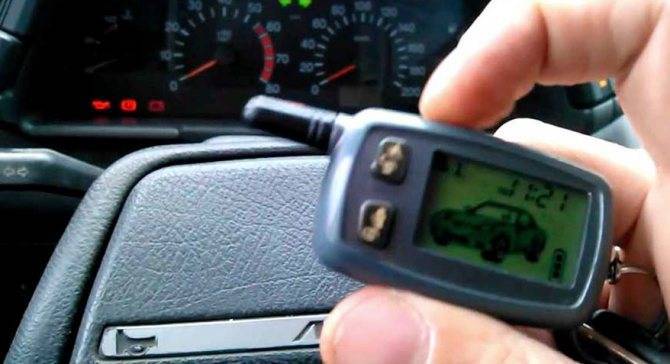

Дистанционный автозапуск двигателя

Преимущества и недостатки

Для большего удобства потребителей производители разрабатывают умные решения автоматического запуска ДВС, позволяя настраивать ежедневный и еженедельный график для включения мотора. Настройки регулируются по часам и даже минутам. При этом к функциональным возможностям добавляется «критическая температура». В конструкцию встроен датчик для определения погодных условий и в случае снижения показателя до допустимого – происходит автозапуск мотора. Это позволяет сохранить работоспособное состояние ДВС даже при низких температурах, что крайне полезно в регионах с показателями от -20 до -30 градусов.

Сигнализация с автозапуском

Несмотря на большое количество преимуществ, устройства автозапуска обладают и явными недостатками. Из основных минусов можно выделить следующее:

1. Снижается стойкость автомобиля к угону. Для дистанционного запуска необходимо получить доступ к штатной электронике и обойти иммобилайзер. В большинстве СТО устройства устанавливают таким образом, что в «обходчике» используется чип от стандартного ключа, а значит уменьшается уровень безопасности.
2. Каждый дистанционный запуск разряжает аккумулятор и способствует износу стартера. При работе в холостом режиме двигателя АКБ практически не заряжается, что часто приводит к полному разряду батареи.
3. Неквалифицированная установка приводит к сложностям в работе сигнализации и других электронных систем управления.

Как правильно выбрать подогреватель для двигателя?

При запуске мотора транспортного средства в условиях низких температур масло в полном объеме расположено в поддоне, насос, прокачивающий его по мотору, еще не запущен. Это в значительной степени увеличивает процент износа других элементов. Если говорить языком цифр – один запуск двигателя при температуре -15 градусов эквивалентен 100-километровому пробегу автомобиля. Использование предпускового подогревателя позволяет предварительно прогреть двигатель, масло, охлаждающую жидкость. Все это обеспечивает легкий запуск мотора с минимальным процентом износа. При помощи данного аппарата можно обеспечить качественный прогрев салона.

Подобные аппараты бывают электрическими или автономные. Устройства первого типа подойдут для транспортных средств, которые хранятся в гаражах, подключенных к электричеству. Эти модели обладают элементарной конструкцией, они быстро разогревают мотор до рабочей температуры. Автономные модели, по большому счету, представляют собой стандартные двигатели внутреннего сгорания в миниатюре. Их подключают к топливной магистрали автомобиля. Они работают через пульт дистанционного управления.

Работа предпусковых подогревателей на примере Webasto | Своими глазами

Watch this video on YouTube

Первоначально они разогревают охлаждающую жидкость и принудительно запускают ее циркуляцию по всему рабочему контуру. Чтобы прогреть все элементы мотора до рабочей температуры, у этого устройства уходит около часа. Однако примерно через 10-15 минут мотор достигнет температуры 30-40 градусов, что позволит запустить двигатель без чрезмерных нагрузок.

Когда мы выбирали продукцию для нашего рейтинга лучших подогревателей двигателя, то, в первую очередь, мы опирались на все моменты, о которых рассказали немного выше. Перед составлением обзора мы изучили множество отзывов пользователей относительно данной продукции – это позволило нам определить наиболее качественные варианты среди всех, представленных на рынке. Мы постарались максимально подробно проанализировать характеристики каждой модели, чтобы читатели сумели выбрать для себя наиболее подходящий вариант.

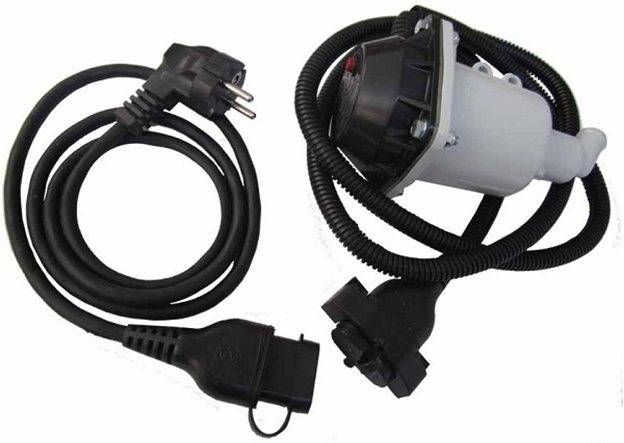

Подогреватель двигателя 220В: принцип работы, основные преимущества и особенности

Итак, среди электрических подогревателей самым эффективным является устройство, работающее от розетки. С одной стороны, такой тип не обеспечивает автономности.Однако с другой, если рядом с автомобилем имеется розетка (например, на стоянке, в гараже или не отапливаемом паркинге), тогда электрический подогрев двигателя 220 В станет лучшим решением в качестве предпускового подогрева.

Прежде всего, цена такого устройства заметно ниже по сравнению с автономными отопителями и подогревателями типа Вебасто или Гидроник. Второе, приборы при подключении к бытовой сети не потребляют слишком много электричества, что дешевле автозапуска (в плане затрат на топливо). Третье, подогреватель двигателя 220в с помпой позволяет быстро прогреть двигатель, что значительно упрощает запуск и последующую эксплуатацию автомобиля.

Также подогреватель двигателя 220В позволяет сократить расход бензина на прогрев, снизить интенсивность износа деталей ДВС, способен обеспечить гарантированный запуск двигателя в сильные холода.

Что касается работы, такой нагреватель подогревает охлаждающую жидкость двигателя за счет установки термоэлемента. Если просто, ОЖ циркулирует по малому кругу, куда также вмонтирован нагревательный элемент. За циркуляцию антифриза при неработающем двигателе отвечает помпа, являющаяся составным элементом подогревателя.

Как только жидкость прогреется до нужной температуры, специальное термореле отключит подогреватель от сети. Это позволяет избежать перегрева ОЖ, а также дает возможность оставить автомобиль в гараже или паркинге на время стоянки.

Получается, предпусковые подогреватели двигателя с помпой, которые наиболее востребованы, фактически работают следующим образом:

Сегодня купить предпусковой подогреватель данного типа не составляет труда. Однако следует отдавать предпочтение проверенным решениям, так как на рынке есть откровенно дешевые изделия, надежность и эффективность работы которых ставится под сомнение.

На практике, спросом пользуются предпусковые подогреватели Defa, подогреватель Старт-М, Северс-М, Электростарт, Лунфей и т.д. Например, DEFA WarmUp отличается простотой и надежностью, однако цена данного импортного устройства достаточно высокая по сравнению с отечественными или менее известными аналогами.

Обратите внимание, подогревательные элементы данного типа изготавливают под двигатели разных авто. При этом следует учитывать, что нагреватель устанавливается в заглушки двигателя

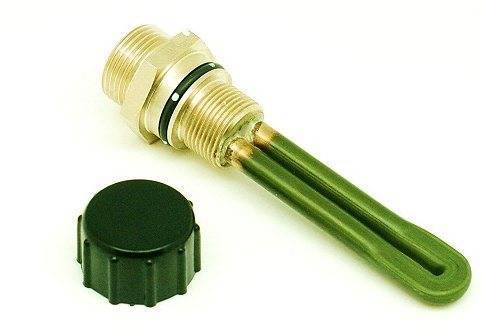

Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость

После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС

Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость. После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС.

Что касается подогревателей, одни устройства имеют расширенную функциональность (например, пульт управления и модуль для управления системой в комплекте), тогда как другие комплекты могут отличаться простотой. Также есть системы с помпой или подогреватель без насоса для прокачки ОЖ (без помпы с принудительной прокачкой).

Например, при подключении в розетку 220В, охлаждающая жидкость нагревается в корпусе нагревателя, затем при помощи клапана (по причине разности давления) удается реализовать направленную циркуляцию антифриза или ТОСОЛа через нагреватель и систему охлаждения ДВС.

При этом снова обращаем внимание на то, что не следует останавливать свой выбор на самых дешевых решениях неизвестных производителей. Дело в том, что некоторые предпусковые подогреватели (например, дешевые китайские системы) отличаются низким качеством комплектующих

Само собой, страдает не только надежность и эффективность, но и безопасность

Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д

Само собой, страдает не только надежность и эффективность, но и безопасность. Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д.

Как выбрать предпусковой подогреватель

1. Основным критерием при выборе становится источник энергии . Для подогрева двигателя производители предлагают несколько популярных вариантов.
2. Электроэнергия . Самым простым и эффективным способом подогрева топлива и антифриза являются ТЭНы. К сожалению, небольшая мощность аккумулятора не позволит прогреть систему охлаждения и отопления салона. Поэтому приборы, работающие от бортовой сети, способны только повысить температуру топлива (чаще всего солярки). Достойную эффективность прогрева двигателя перед пуском обеспечивают устройства с рабочим напряжением 220 В. Если машина зимует в гараже, то такой предпусковой подогреватель станет оптимальным вариантом.
3. Автомобильное топливо . Получить необходимую для подогрева энергию можно путем сжигания автомобильного топлива. Различают бензиновые и дизельные версии предпусковых подогревателей. Они интегрируются в систему охлаждения, подсоединяются к топливному тракту и бортовой сети. При включении прибора топливо подается в камеру сгорания, а образованное тепло используется для разогрева антифриза. С помощью насоса организуется циркуляция, благодаря которой тепло равномерно распределяется по двигателю и салону. Такие подогреватели очень эффективны, но цена их высока. Да и установить устройство зачастую можно только в специализированных сервисных центрах.
4. Тепловой аккумулятор . При ежедневном использовании авто можно воспользоваться тепловым аккумулятором. Он представляет собой своеобразный термос, в котором теплая охлаждающая жидкость не остывает в течение нескольких суток. Запас теплого антифриза образуется при движении авто. Утром отдельный насос начинает перекачивать жидкость из теплового аккумулятора в систему охлаждения, согревая мотор. В условиях московской зимы такой термос способен удерживать тепло в течение 3 суток.

Мы отобрали в обзор 8 лучших предпусковых подогревателей. Все они продаются на отечественном авторынке. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы российских автомобилистов.

Установка предпускового подогревателя

Прежде чем приступать к установке необходимо тщательно изучить схему и устройство охладительной системы своей машины. Поскольку это влияет на способ монтажа электроподогревателя. Кроме того, многое будет зависеть от модификации самого прибора, но существуют общие правила монтажа.

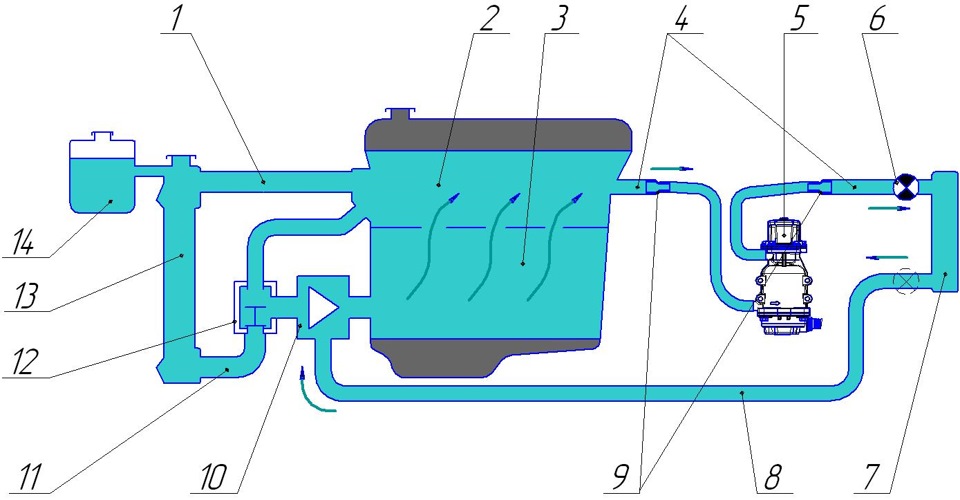

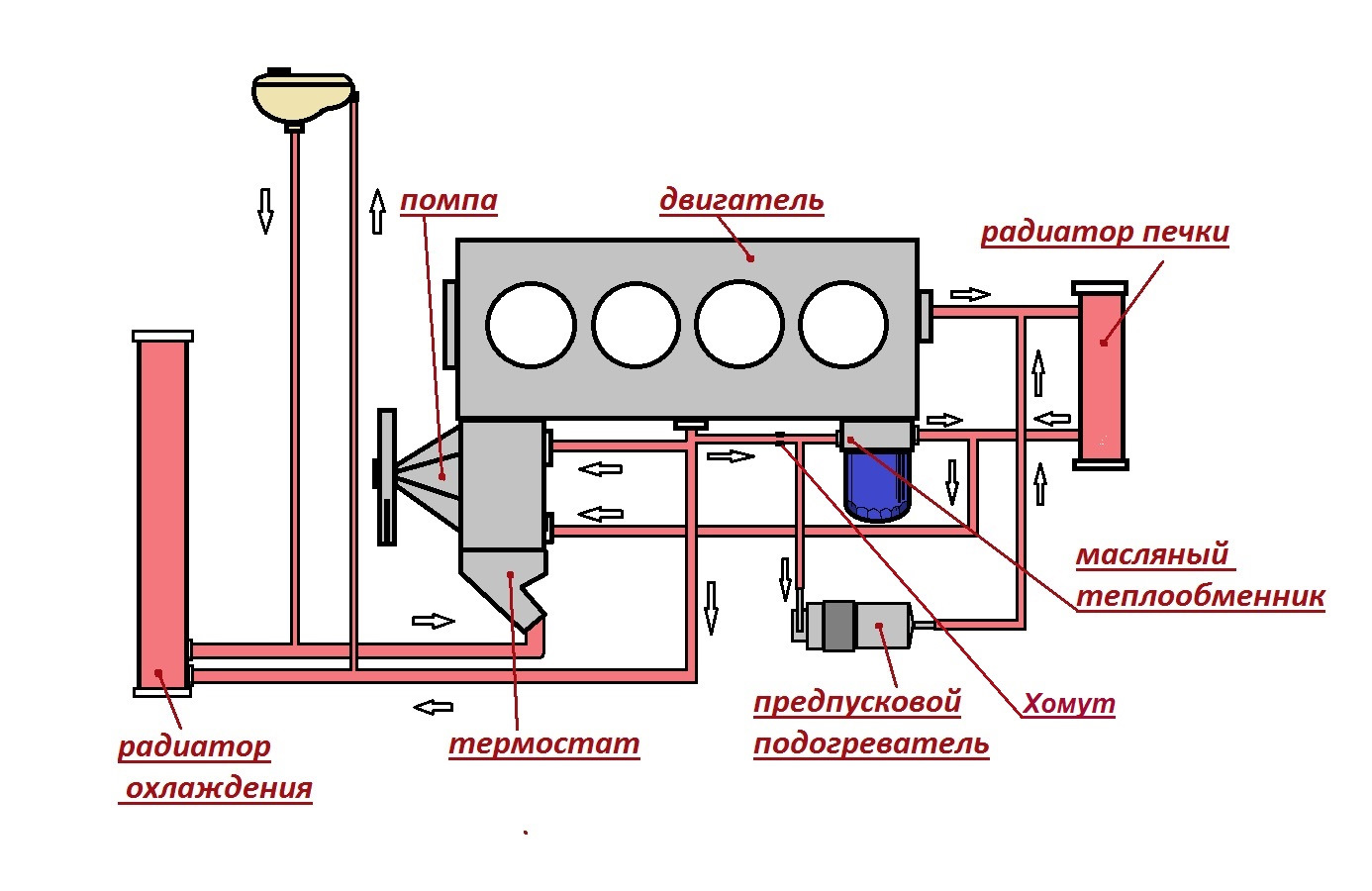

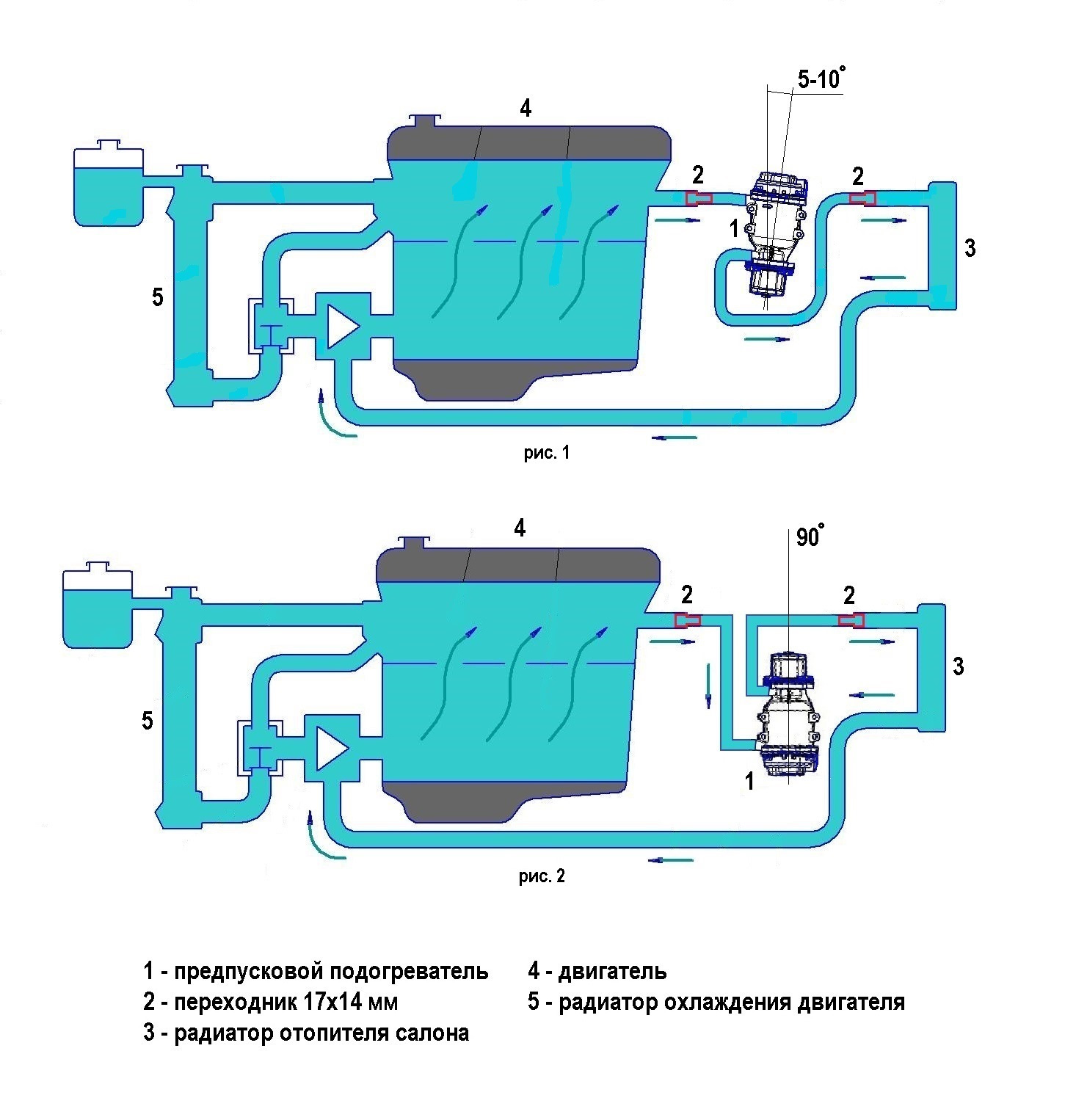

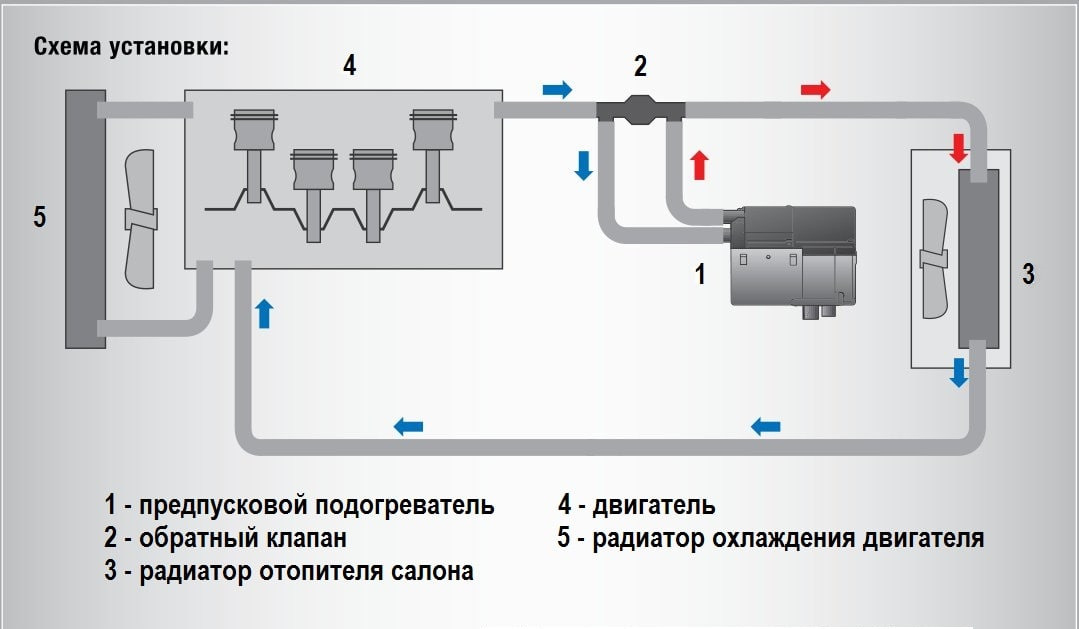

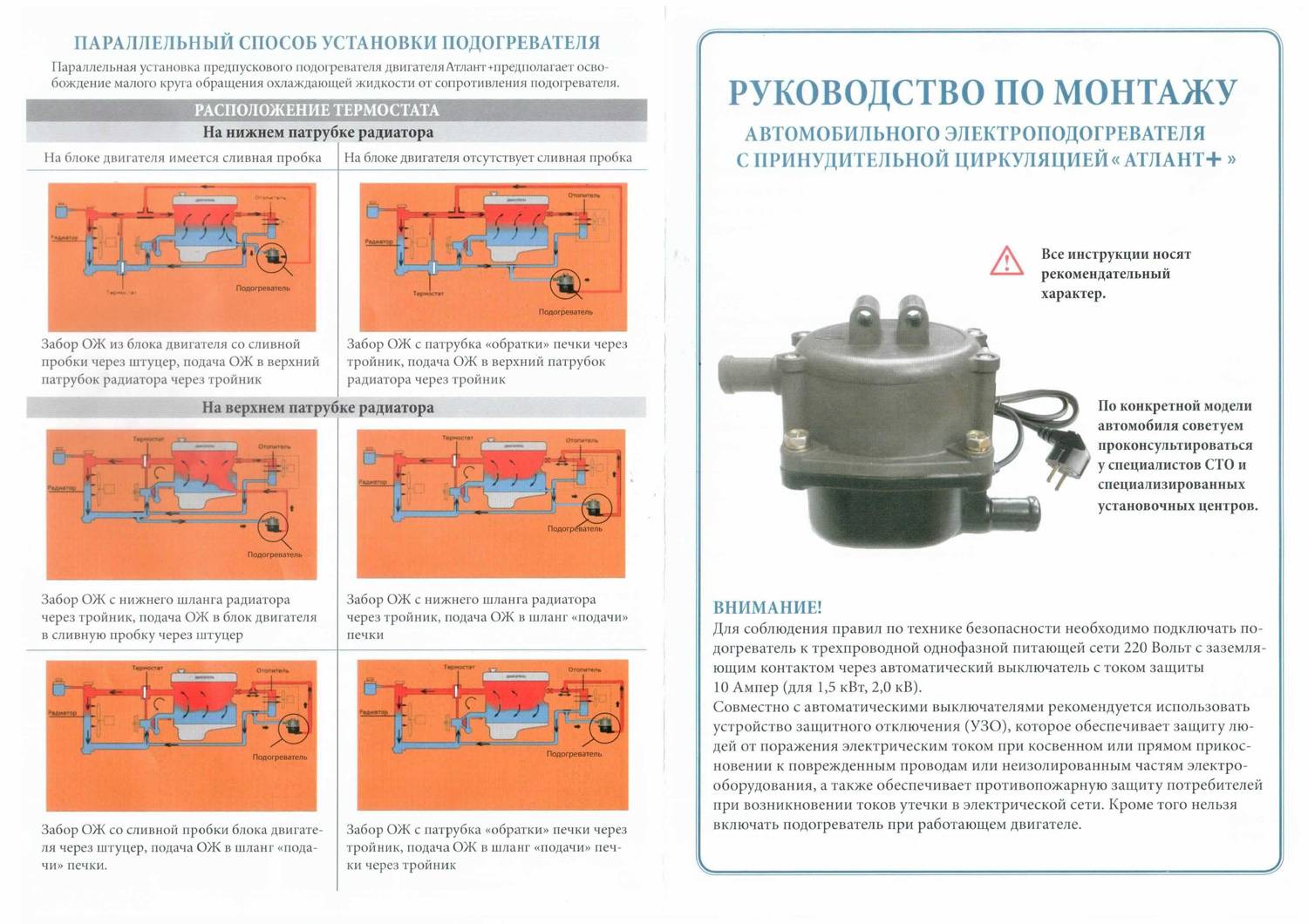

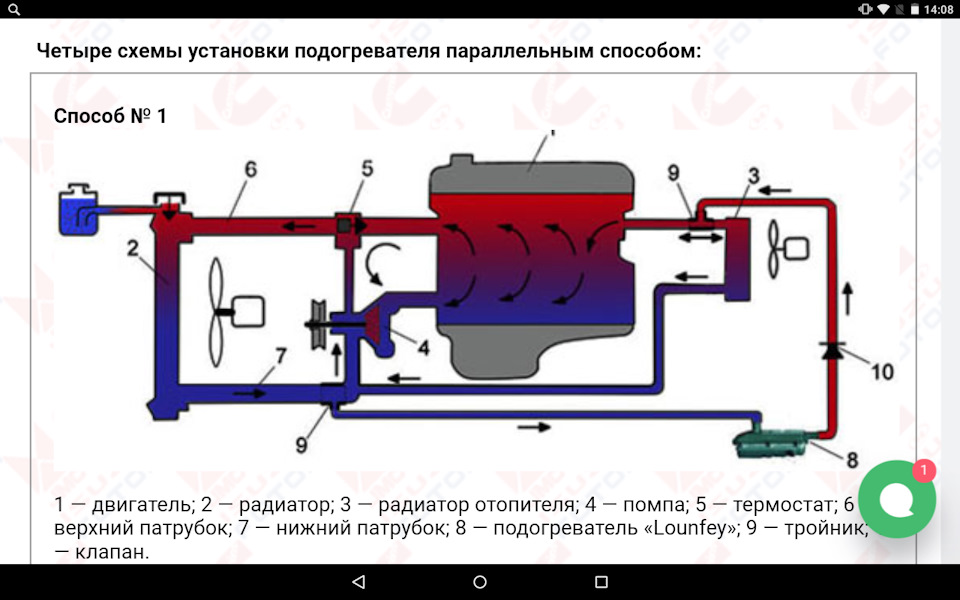

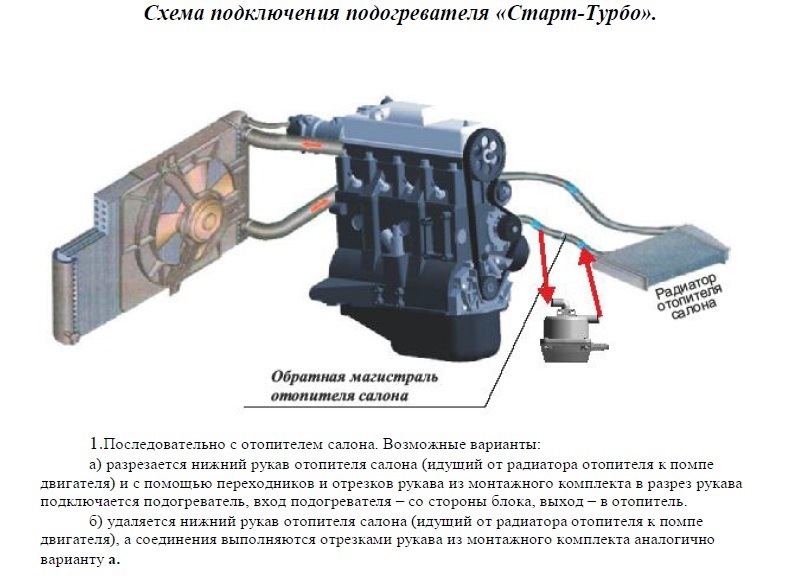

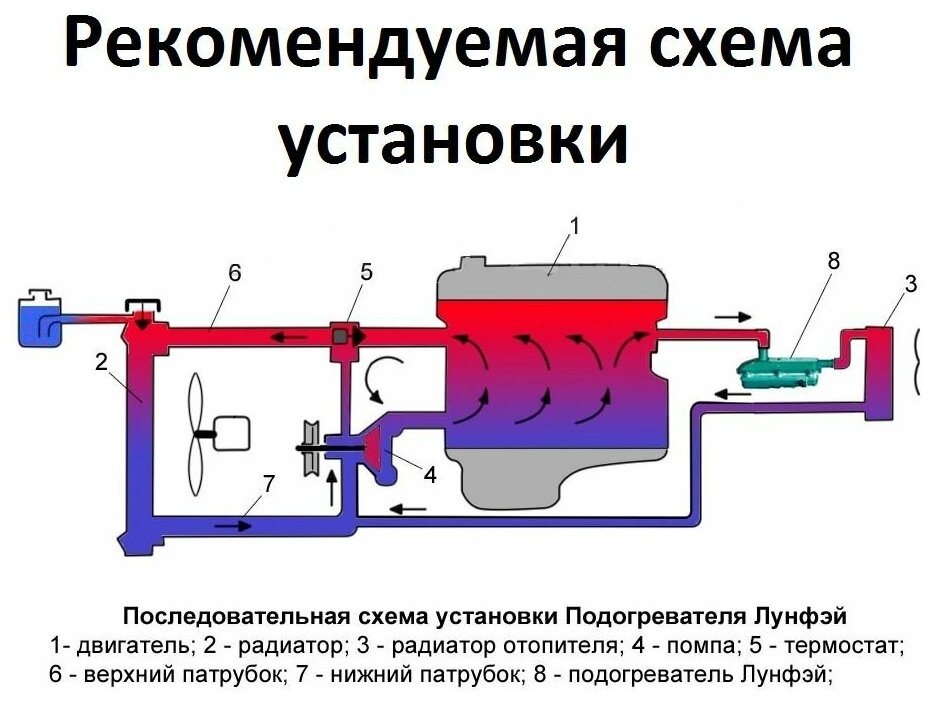

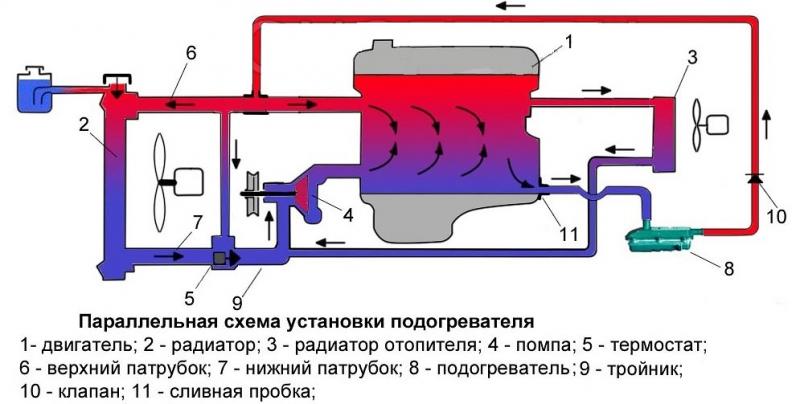

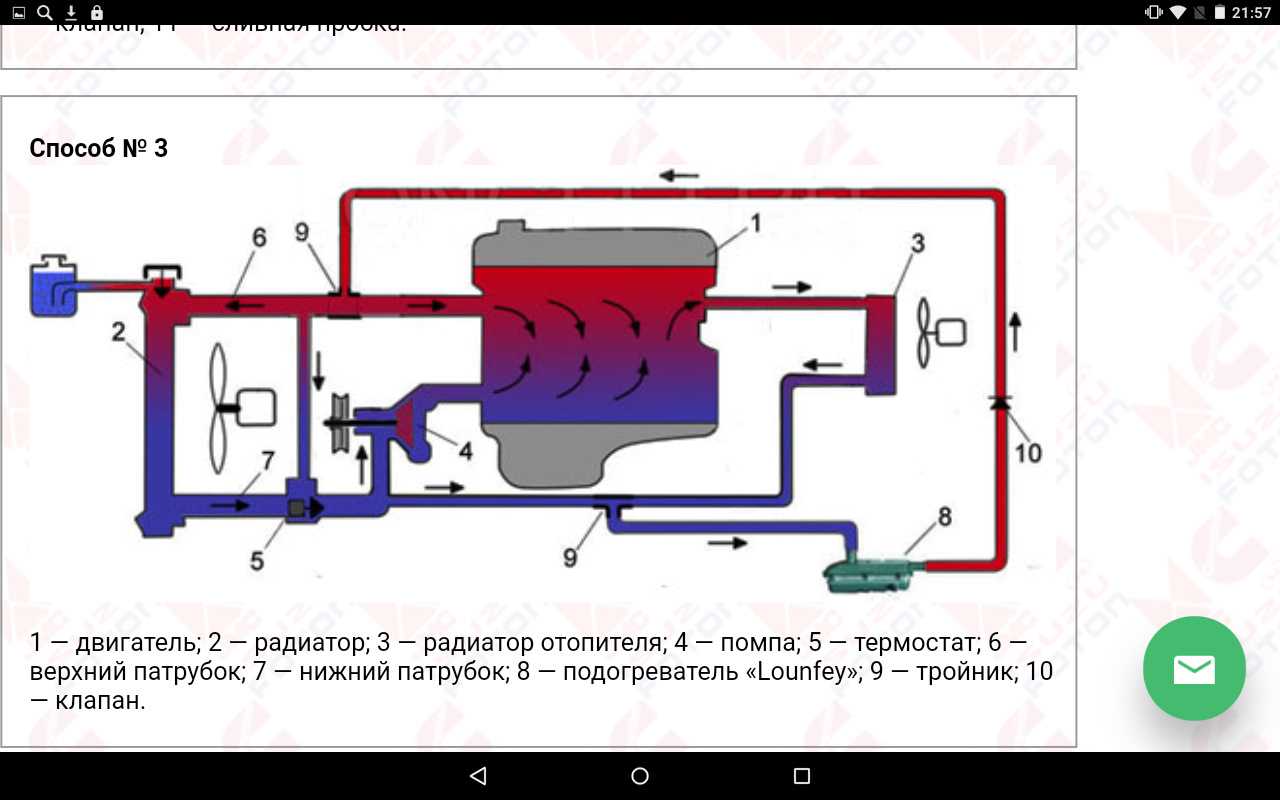

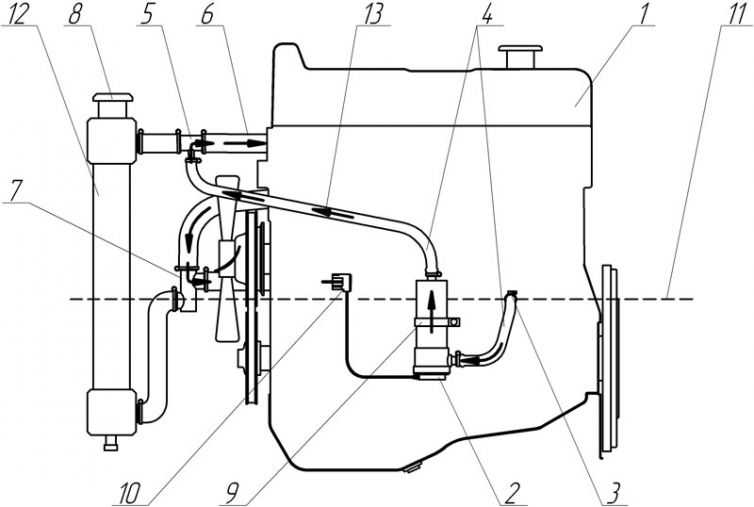

Схема установки подогревателя

Во-первых, важно уяснить, что прибор должен подсоединяться к однофазной сети. Причем обязательно нужно заземлить контакт. Делается это с помощью автоматического отключателя, имеющего защиту от электрического тока

Еще некоторые рекомендуют при монтаже устройства пользоваться системой отключения. Этот прибор делает процесс максимально безопасным и снижает риски поражений током при выполнении работ

Делается это с помощью автоматического отключателя, имеющего защиту от электрического тока. Еще некоторые рекомендуют при монтаже устройства пользоваться системой отключения. Этот прибор делает процесс максимально безопасным и снижает риски поражений током при выполнении работ.

Начиная установку электрического подогревателя, необходимо осмотреть охладительную систему. Прибор практически всегда подсоединяется у цилиндров, где предусмотрен патрубок диаметром 20мм. Уложите устройство в горизонтальное положение. В результате оно должно оказаться ниже, чем уровень радиатора. Это необходимо сделать для исключения завоздушивания устройства. Уточним, что при необходимости место установки электроподогревателя можно изменить, но для этого потребуются дополнительный шланг (обычно в комплект к устройству он входит). После присоединения прибора его нужно надежно зафиксировать на корпусе. Хотя, иногда, реализовать это бывает довольно сложно.

В принципе, установка данного устройства — дело не слишком сложное, но, имея даже минимальные сомнения по поводу правильного выполнения всех действий собственными силами, целесообразно обратиться к мастерам автосервиса, которые сделают все работы быстро и качественно.

Автомобильный электроподогреватель

Архив брендов

ALFeco (Альфеко) — защита картера (поддона) двигателя и кпп

Alpine (Альпайн) — мультимедиа, автозвук, компоненты car audio

Aral (Арал) — моторное и трансмиссионное масло, смазочные материалы

AUTOLAND — эксклюзивные автоаксессуары

AUTOSOL (Автосол) — автохимия и автокосметика

BALDWIN DAHL — сепараторы очистки дизельного топлива с фильтром и подогревом

Bear-Lock — механические противоугонные устройства, замок на коробку передач

BIOCODE AUTO (Биокод) — автомобильная противоугонная система

BLACK BUG SUPER (Блек Баг) — противоугонная система.

Bridgestone (Бриджстоун, Firestone) — Шины колеса

Dagger (ДАГЕР) — автосигнализация с двухсторонней связью и автозапуском

Dragon (Драгон) — противоугонный механический комплекс

FALCON — дополнительные сервисные устройства для автосистем

G-ENERGY — современные автомасла

Goodyear (Гудиер) — Шины колеса

HONDA (Хонда) — оригинальные автозапчасти

Konvekta (Конвекта), Thermo-Syctems — климатическое оборудование для транспорта

Kumho (Кумхо) — Шины колеса

LEXUS (Лексус) — оригинальные автозапчасти

MAGIC SYSTEMS — автосигнализации и противоугонные системы

Michelin (Мишлен) — Шины колеса

MircoM (Мирком) — автомобильная навигационная система

Mirofone — автомобильные мультимедийные системы громкой связи

MUL-T-LOCK — механические противоугонные устройства, замки

NANOPROTECH (Нанопротек) — защита от влаги и коррозии

Nokian Tyres (Нокиа) — Шины колеса

Pandora (Пандора) — элитная охранная противоугонная система

Parrot — автомобильные системы громкой связи

Prolong (пролонг) — Элитная автохимия.

Replica Alloy Wheels — Диски колеса из легкого сплава точной копии

RICOCHET — пленка для защиты и бронирования

SEPAR (Сепар) — фильтра-сепараторы очистки дизельного топлива с подогревом

Sever-S (Северс) — подогреватели предпусковые и водородное топливо

SOBR (Собр) — охранные, информационные и противоугонные системы

STANADYNE (Стендайн) — фильтра-сепараторы очистки дизельного топлива с подогревом, топливные присадки

Standart — вибро, тепло, скрипо и шумоизоляционные материалы

STP — вибро, тепло, скрипо и шумоизоляционные материалы

Tecnoblok (Техноблок) — механическая противоугонная система

TOMAHAWK (Томагавк) — автосигнализация с двухсторонней связью и автозапуском

Webasto (Вебасто) — автономные подогреватели и отопители

Yokohama (Йокохама) — Шины колеса

АвтоДжоуль — Автоодеяло для двигателя

АвтоОдеяло — Утеплитель для двигателя

Аварийные комиссары Альянс

Бастион (Альбатрос, Skat, Teplocom) — защитное электрооборудование для систем отопления и бытовых приборов

ГАРАНТ- механический противоугонный комплекс

Снегоболотоход «Метелица» СБМ и СБМП — ЧЕЛЯБТРАК

Прамотроник (Pramotronic), Элтра-Термо предпусковые, транспортные подогреватели и отопители

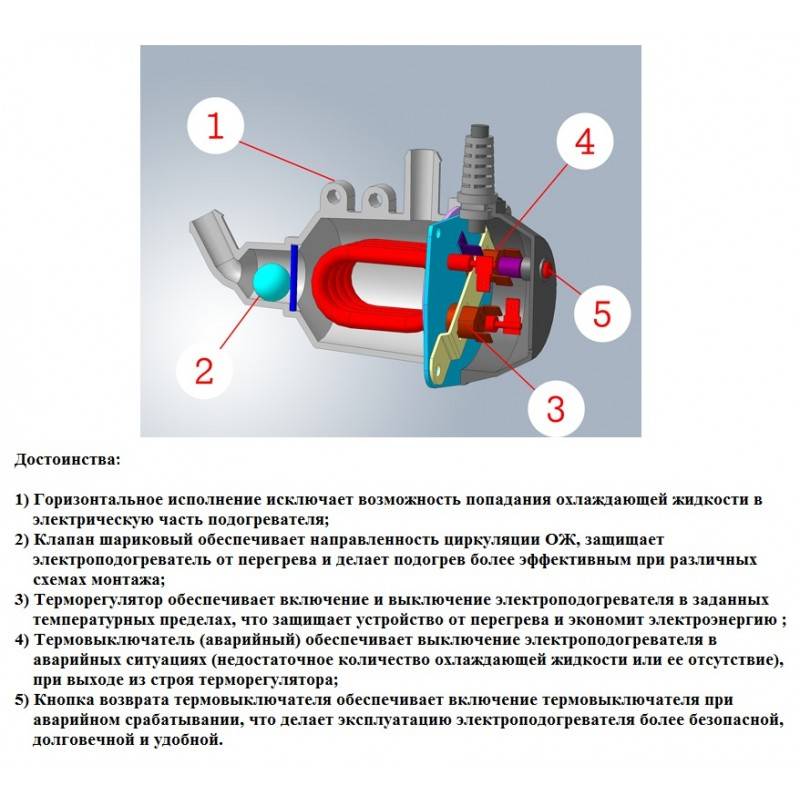

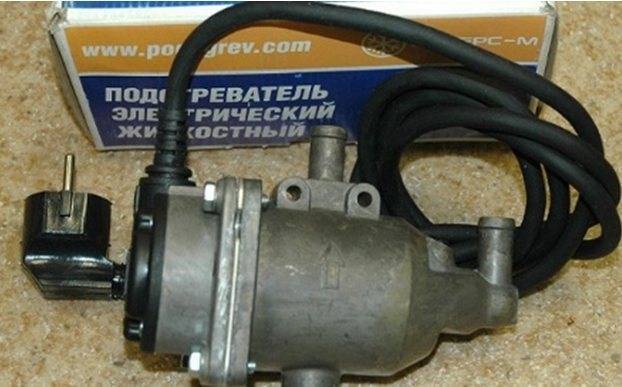

Устройство и принцип действия подогревателя с помпой

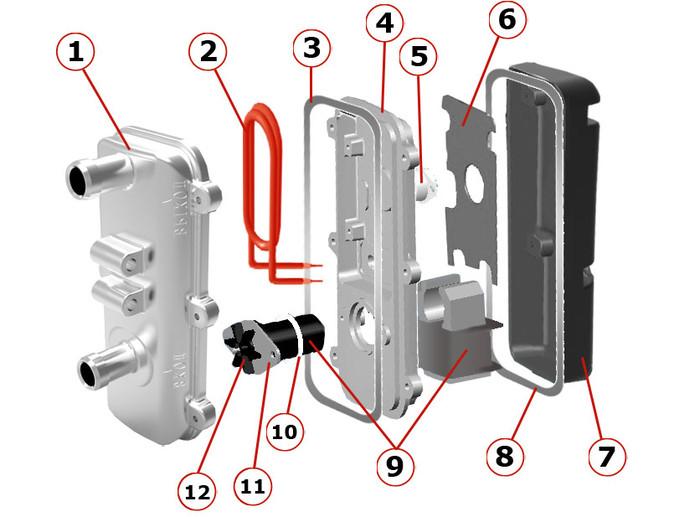

Устройство электрического обогрева машины Атлант

Основные элементы конструкции системы электроподогрева для легковых и грузовых автомобилей:

1. Верхняя часть корпуса.
2. Термический электронагреватель (ТЭН).
3. Прорезиненый уплотнитель корпуса.
4. Нижняя часть корпуса.
5. Терморегулятор.
6. Металлическая пластина.
7. Крышка нагревательного устройства для авто.
8. Уплотнительная прокладка корпуса.
9. Электромагнитная помпа.
10. Резиновое колечко.
11. Фланец.
12. Крыльчатка.

Принцип действия устройства заключается в прогреве охладительной жидкости до рабочей температуры (60-70 градусов), во время которого расходный материал циркулирует по магистралям охлаждающей системы, разогревая двигатель.

Для постоянного поддержания необходимой температуры и своевременного отключения электроподогревателя используется терморегулятор или реле.

Полезно знать

Деактивация автомобильной системы электроподогрева производится посредством размыкания контактов, которое приводит к прекращению подачи электричества на устройство. При снижении температурного уровня реле опять включает помпу.

Виды, особенности работы

Существует несколько вариантов такого оборудования, но по сути такое устройство – это обычный электрический нагревательный элемент, который обеспечивает подогрев одной из жидкостей силового агрегата.

Видов подогревателей несколько. Одни из них осуществляют нагрев антифриза, другие — масла

В случае с охлаждающей жидкостью, то путем воздействия на антифриз, удается нагреть блок цилиндров, а также элементы системы питания, что немаловажно для обеспечения нормального смесеобразования

Но у такого устройства есть недостатки:

• для прогрева мотора требуется больше времени, поскольку система охлаждения является всего лишь оболочкой блока цилиндров;
• масло слабо нагревается, поскольку оно находится ниже рубашки охлаждения в поддоне, поэтому тепло к нему поступит только после хорошего прогрева блока цилиндров;

Но зато при использовании такого устройства практически не требуется прогрев мотора после запуска, поскольку он уже нагрет, да и из печки сразу подается теплый воздух в салон.

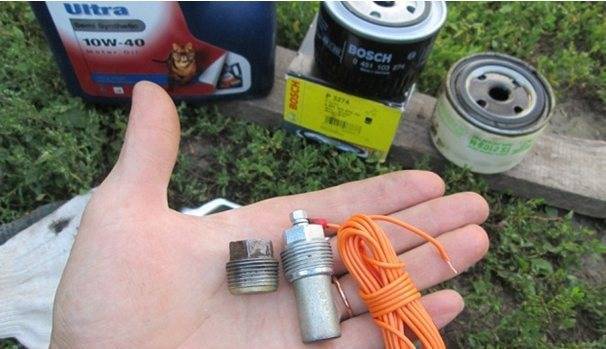

Что касается подогревателей, воздействующих на масло, то такое устройство разогревает только смазочный материал, блок цилиндров и система питания остаются холодными.

Поскольку объем масла – небольшой, и все оно находится в одном месте, то время на разогрев требуется немного. Но из-за того, что нагревается только смазка, после пуска потребуется время на разогрев самого мотора.

В целом, эффективность использования того или иного устройства примерно одинакова. При нагреве антифриза получаем нагретый блок цилиндров и систему питания, что обеспечивает хорошее смесеобразование (результат – отличная воспламеняемость смеси), но холодное масло (нагрузка на АКБ и стартер останется высокой). Если же греть масло, то все с точностью наоборот – стартер будет крутить легко, но сам блок и система питания останется холодными.

Также различаются подогреватели по используемому источнику питания:

• От сети 220 В;
• От бортовой сети 12 В (автономные);

Первый вариант отличается высокой мощностью, а значит и скоростью нагрева рабочей жидкости. Но для его использования авто должно находится недалеко от розетки.

Что касается автономных устройств, то нагревательный элемент работает от АКБ, то есть прогреть жидкость можно везде, хоть в поле. Но они не отличаются большой мощностью, да и в процессе работы садят аккумулятор, и если он уже на грани выработки ресурса или просто разряжен, то энергии для стартера после прогрева просто не останется.

Широкое распространение среди автовладельцев получили нагреватели антифриза, работающие от сети 220 В. В целом, это один из самых оптимальных вариантов – АКБ не садиться, мощность нагревательного элемента высокая, а после его использования водитель получает в придачу еще и горячий воздух из печки.

Сейчас производители автомобильных аксессуаров и оборудования предлагают разные модели предпусковых подогревателей. Все они по принципу работы практически идентичны, но конструктивно могут отличаться – одни состоят только из нагревательного элемента, а в других дополнительно может иметься циркуляционный насос.

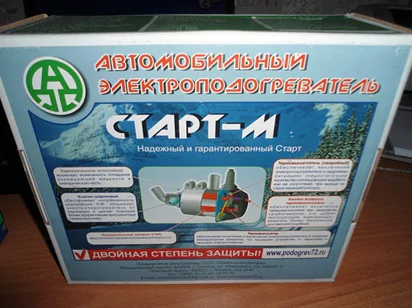

Подогреватели «Старт»

Чаще всего автовладельцы отдают предпочтение приборам российского производства, среди которых и подогреватели «Старт», выпускаемых в г. Тюмень.

Такие решения обусловлены тем, что продукция обладает достаточно хорошим качеством, с поставленными задачами вполне справляется, стоят устройства – недорого, а установить их на авто не составляет труда.

Линейка подогревателей достаточно обширна. В нее входят модели с разной мощностью, обеспечивающую как принудительную, так и самотечную циркуляцию охлаждающей жидкости по системе в процессе работы.

В целом, принцип работы предпусковых подогревателей очень прост. Имеется корпус с выводами для подсоединения в патрубки системы охлаждения. Внутри этого корпуса помещены нагревательные элементы – ТЭНы.

Устройство и принцип действия подогревателя с помпой

Автомобильные предпусковые подогреватели ДВС (двигателей внутреннего сгорания) 220 вольт состоят из следующих элементов:

1. Верхняя часть корпуса системы.
2. Термический электрический обогреватель.
3. Резиновая прокладка.
4. Нижняя составляющая корпуса.
5. Термический регулятор.
6. Стальная пластина.
7. Крышка электроподогревателя.
8. Резиновая прокладка.
9. Электромагнитная помпа.
10. Прорезиненое кольцо.
11. Фланец.
12. Крыльчатка.

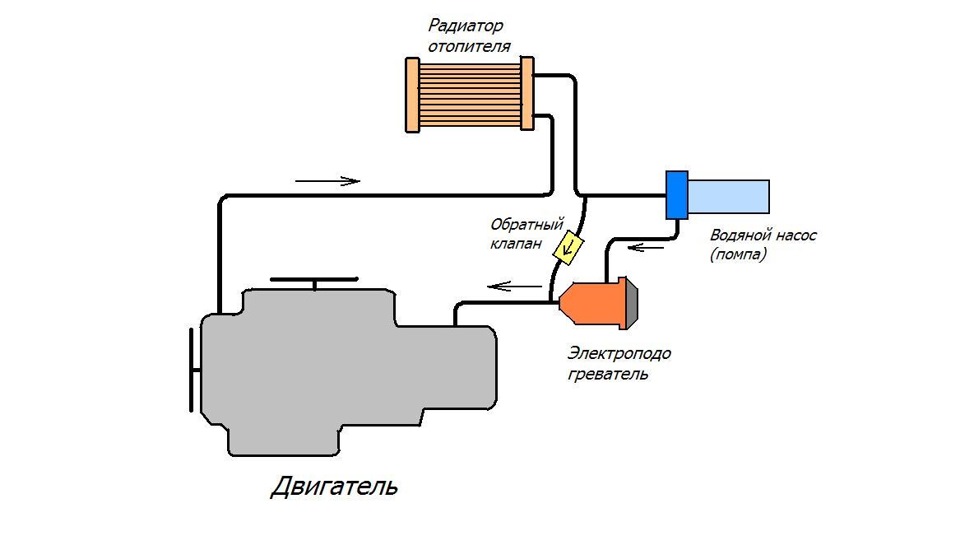

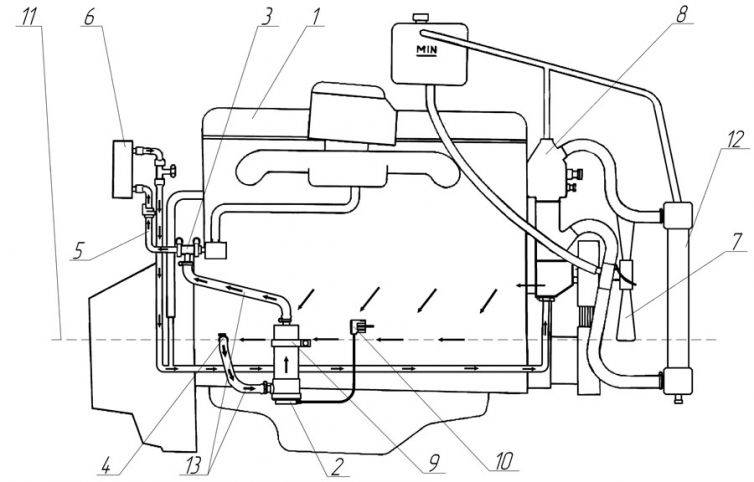

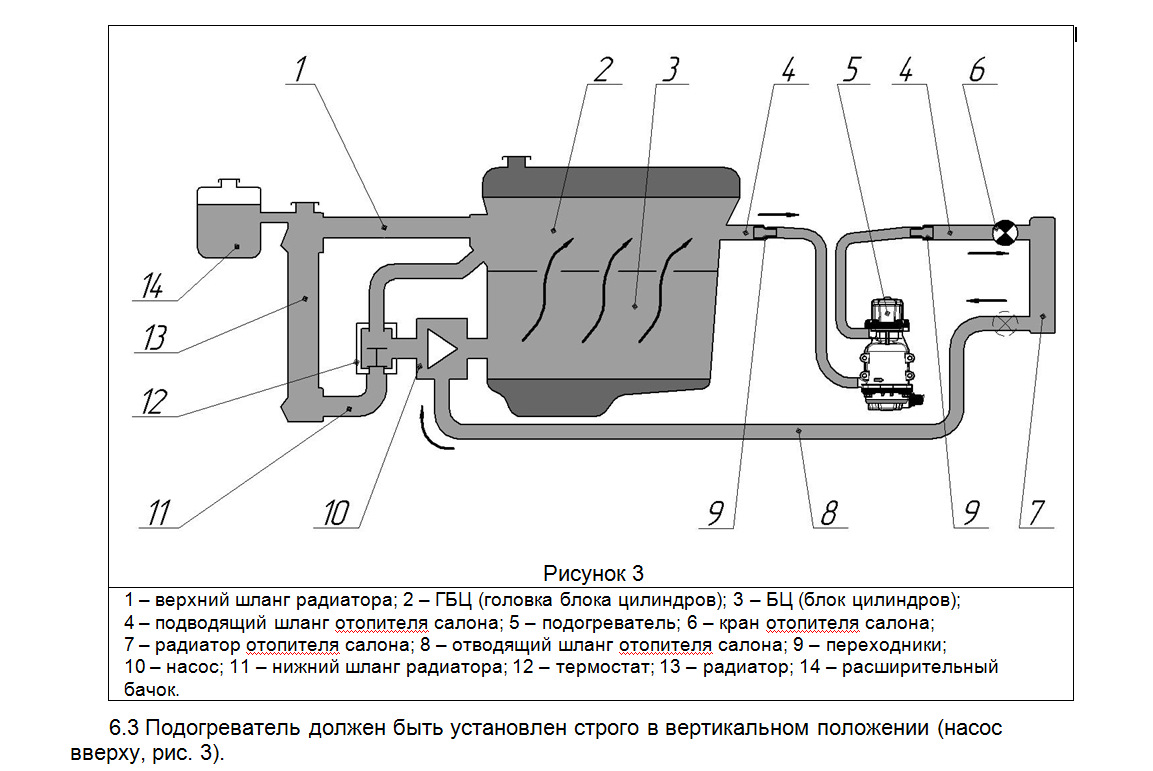

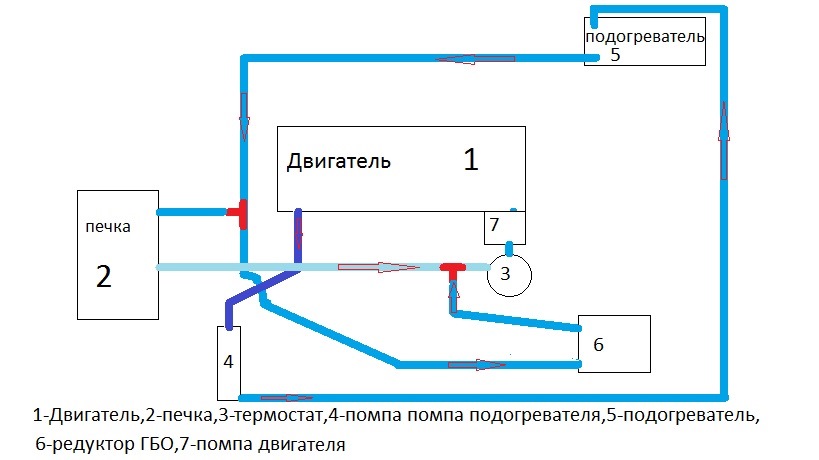

Схема устройства нагревательной системы

Принцип действия подогревателей двигателя на 220 В с помпой заключается в прогреве хладагента либо масла в камерах сгорания до 60 градусов. При нагреве жидкость циркулирует по системе охлаждения, обогревая элементы двигателя. Достичь быстрого прогрева позволяет помпа (насос), образующая давление в малом контуре системы.

Для обеспечения равномерного прогрева в современных подогревателях предусмотрено реле (терморегулятор), которое позволяет контролировать поддержание определенного уровня температуры и своевременно выключать узел. Отключение производится путем размыкания контактных элементов, в результате чего напряжение перестает поступать на устройство. При падении температуры, реле повторно активирует работу насоса.

Полезно знать

Мощность электрического подогревателя для авто зависит от изготовителя и конструктивных особенностей устройства и составляет от 500 ватт до 4 кВт.

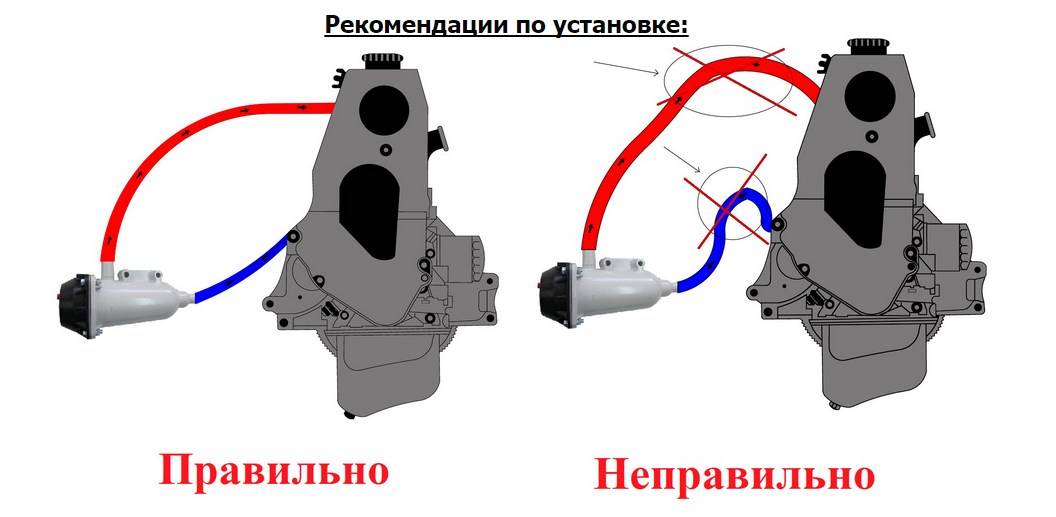

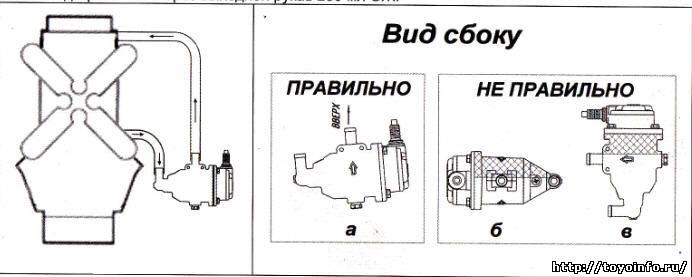

Как установить подогреватель с помпой своими руками?

Устанавливая подогреватель двигателя 220В с помпой необходимо следовать технике безопасности:

1. Не допускается подключение основного блока подогревателей на 220 В к большому кругу охладительной системы. Такое соединение приведет к подогреву всего антифриза, из-за чего обогрев займет много времени.
2. Не допускается соприкосновение провода с движущимися узлами и компонентами, а также с блоком цилиндров. Кабель следует вывести в районе решетки радиатора, а саму вилку следует закрыть специальной заглушкой, чтобы исключить скопление влаги и грязи внутри. После того, как монтаж будет завершен, необходимо надежно закрепить сетевой кабель.
3. Нельзя включать нагреватель двигателя, если в системе охлаждения нет хладагента. Такое использование приведет к выходу из строя насоса.
4. При монтаже необходимо обеспечить герметичность в месте соединения патрубков. Утечка расходного материала может привести к перегреву мотора.
5. Провода при прокладке нельзя перегибать, чтобы не столкнуться с проблемой перелома электроцепей.
6. Монтаж электроподогревателя следует выполнять после слива антифриза. Если качество охлаждающей жидкости низкое и в ней видны следы отложений, необходимо поменять расходный материал.

Что понадобится?

Перед выполнением задачи нужно подготовить:

• набор гаечных ключей;
• комплект отверток — с крестовым и плоским наконечниками;
• герметик;
• нож;
• старое ведро или тазик, куда будет сливаться антифриз;
• набор переходников (если они требуются для подключения к штуцерам помпы);
• новый хладагент (если будет меняться антифриз).

Алгоритм действий

Руководство по установке и подключению нагревателя:

1. Автомобиль загоняется в гараж с ямой или на эстакаду. Машина должна стоять на ровной поверхности, с этой целью под колеса следует подставить упоры. Затем необходимо поднять рычаг стояночного тормоза.
2. Выполняется крепление кронштейна к котлу нагревателя.
3. Рукав подогревателя разрезается на два отрезка длиной 19 и 49 см соответственно. На вход необходимо подключить более длинный кусок, на выход — короткий. Крепление элементов осуществляется с использованием хомутов.
4. Под капотом автомобиля снимается воздушный фильтрующий элемент вместе с воздуховодом.
5. От свечей отключаются высоковольтные кабеля и производится демонтаж трамблера. Блок с кабелями ставится на кронштейн, входящий в комплектацию. Выемку модуля с высоковольтным устройством необходимо завести через зазор между двигателем и шайбами болта коробки передач. После этого узел нужно зафиксировать слева от мотора, используя штатный болт.
6. Затем под сливное отверстие системы охлаждения подставляется емкость и выполняется слив расходного материала.
7. После этого в сливное отверстие устанавливается штуцер (перед этим резьба обрабатывается герметиком). Крепление фиксируется с котлом с применением болта и погружной шайбы.
8. На выходной рукав устанавливается пружинка для предотвращения перегиба системы. Затем ставится хомут, в который вставляется штуцер. Место подключения необходимо зажать.
9. После этого входной патрубок следует примерить к нижней магистрали радиатора и отметить место разреза. С помощью ножа выполняется обрезка, а затем в шланг вставляется тройник. На этом этапе боковой отвод следует установить так, чтобы он смотрел в сторону входной магистрали котла. Если патрубок слишком длинный, его необходимо обрезать.
10. В охладительную систему заливается жидкость. Необходимо заливать на один литр расходного материала больше, так как объем системы увеличивается после установки нагревателя.
11. Производится обратный монтаж воздушного фильтрующего устройства с воздуходувом, к свечам подключаются высоковольтные кабеля.
12. Провод питания на 220 В крепится с помощью хомутов в моторном отсеке так, чтобы он не соприкасался с движущимися узлами и механизмами.
13. Выполняется пуск двигателя. В течение нескольких минут, пока мотор работает, необходимо проверить герметичность всех шлангов и устранить утечку, если она присутствует. Если после запуска мотора уровень хладагента упал, его необходимо восполнить.
14. Производится первичное включение нагревательной системы. Нужно убедиться в том, что антифриз циркулирует по патрубкам (выходной шланг после пуска должен нагреться через несколько минут).

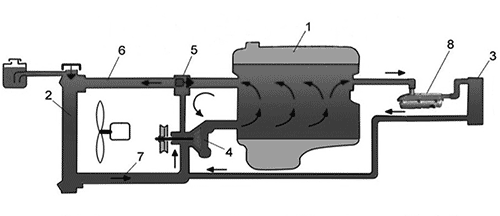

Параллельная схема подключения электронагревателей
