Регулировка и проверка ручного тормоза Рено Логан

115 Просмотров

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

  1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
  2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
  3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
  4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
  5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
  6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
  7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
  8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация – только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

  • Протягивайте тросик до шестого щелчка.
  • Убедитесь в результате.
  • Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

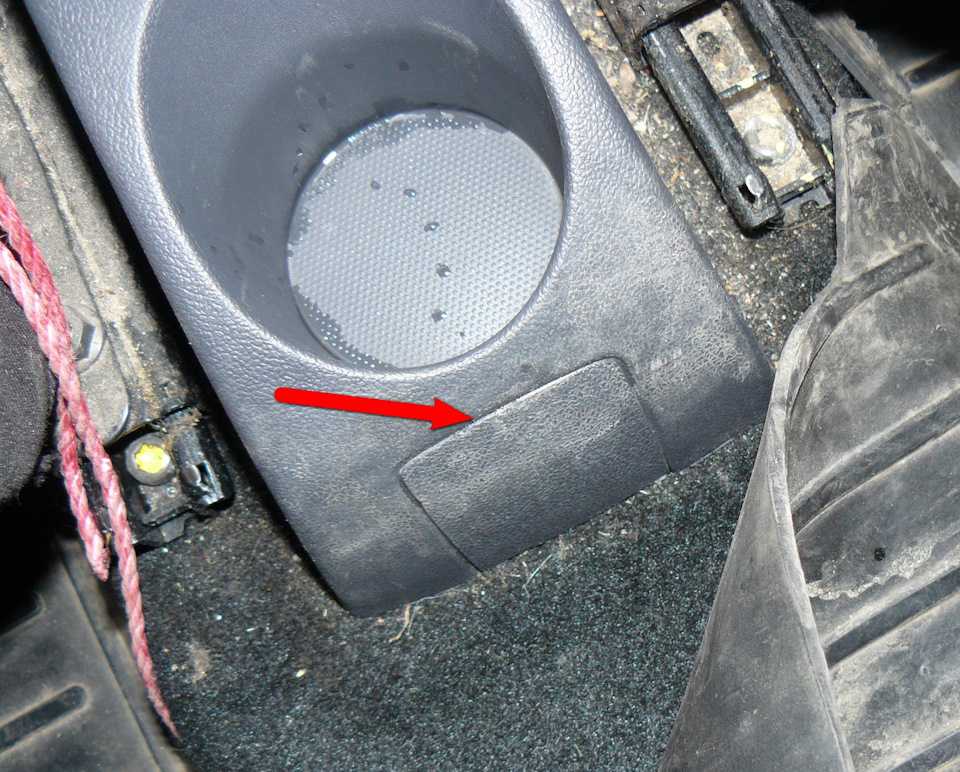

  • Демонтируйте заглушку с облицовочной части тоннеля.
  • Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее – сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

  • Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
  • Опускайте ручной тормоз вниз.

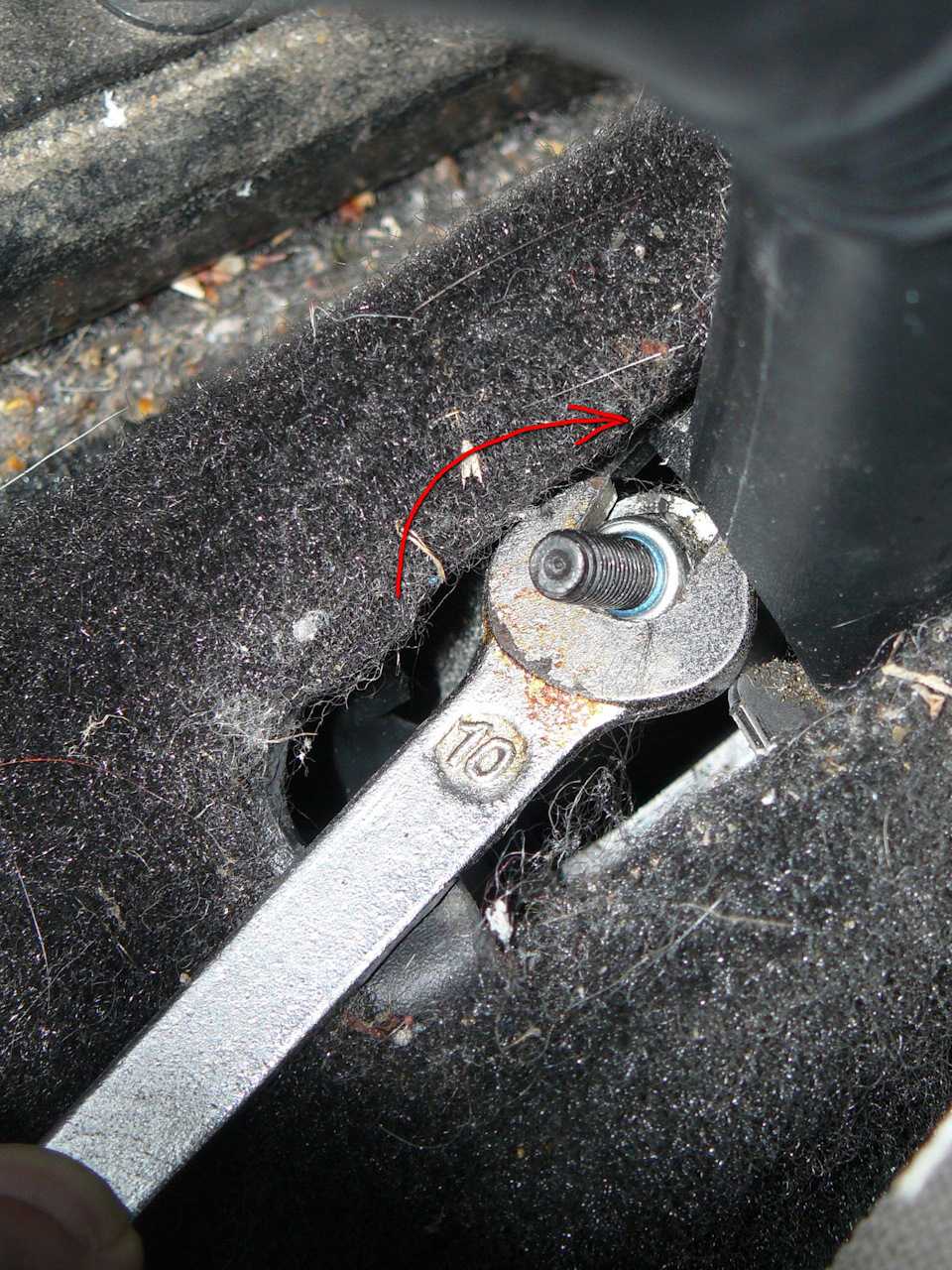

  • Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
  • Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
  • Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

  • Контролируйте уровень тормозной жидкости.
  • Проверьте и поменяйте колодки на передних колесах.
  • Проверьте и поменяйте барабан на задних колесах.
  • Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

  • При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
  • В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул – 6001547168) или аналоги (приведены в таблице ниже).

Периодически возникает необходимость подтянуть . Это обуславливается тем, что при частом использовании и постепенном износе колодок, натянутый трос тормоза ослабевает. Сегодня вы узнаете, как устранить проблему с «ручником» за пару минут, не прибегая к помощи автомеханика и не потратив на это ни копейки.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.


Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

  1. Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
  2. Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
  3. Поставьте рычаг ручника до упора вниз.
  4. Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
  5. Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
  6. Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
  7. Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
  8. Снимите колодку.
  9. От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
  10. На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
  11. Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
  12. Вытягивайте трос из отверстий через тормозные щитки.
  13. От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
  14. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
  15. Соберите всю разобранную конструкцию колеса.
  16. Проложите трос по подвеске через оболочку, и закрепите болты.
  17. Подтяните ручник в салоне.
  18. Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Статья в тему: Ремонт бензонасоса на ВАЗ 2109 (карбюратор)

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Особенности регулировки ручной тормозной системы на Рено Дастер

Ручник на Рено Дастер самонастраивающийся. 8-9 щелчков при поднятии ручки — это норма!

  1. Для регулировки необходимо несколько раз сильно нажать на педаль тормоза.
  2. Затем поднимите и опустите несколько раз ручник.

Если это не помогло, то необходимо подтягивать трос ручника, об этом ниже!

Подтягиваем ручник (пошаговый процесс)

Перед непосредственной регулировкой троса, необходимо проделать некоторые подготовительные работы:

  1. Предварительно демонтируем среднюю пластиковую панель, которая находится между сидениями водителя и переднего пассажира.

    Снятие центрального тоннеля Рено Дастер

  2. Далее поднимаем заднюю часть машины.
  3. И пару раз воздействуем ногой на педаль тормоза и удерживаем её.
  4. Проводим регулировку троса ручного тормоза с помощью головки на 10, вращая её по часовой стрелке.

    Регулировку троса следует проводить вращая гайку по часовой стрелке.

  5. Взводим ручку ручного тормоза в положение вверх, тем самым свободных ход должен составлять 6-8 щелчков. Если значения занижены, то трос следует ослабить путем откручивания гайки против часовой стрелки.

Как самостоятельно подтянуть ручной тормоз

Если во время осмотра тросика вы заметили на нём повреждения (трещины, разрывы, другие заметные дефекты), такой приводной механизм подлежит полной замене. Но чаще всего недостаточная эффективность притормаживания стояночным тормозом вызвана ослаблением тросика. Любой опытный водитель хорошо знаком с технологией, как подтянуть тросик ручника, но и для тех, кто сталкивается с этой задачей впервые, объективных сложностей возникнуть не должно.

Отметим, что проверить результаты регулировки несложно, но лучше, чтобы у вас был помощник. Если рычаг СТ затягивается на 5-6 щелчков – это нормально. Если на большее число зубцов – очевидно, что он ослаблен. Если затянуть рукоятку удаётся только на 2-4 щелчка – это перенатяжение тросика, которое тоже чревато большими неприятностями. Так что, осуществляя эту процедуру, ориентируйтесь на оптимальное количество зубцов храповика.

Сущность регулировки натяжения троса, независимо от особенностей конструкции СТ, заключается в изменении величины зазора, имеющегося между тормозными дисками и накладками колодок. Сама регулировка осуществляется посредством изменения длины рабочей части тросика (его укорачивания или удлинения относительно места зажима).

Приводим типовую последовательность действий при самостоятельном выполнении этой процедуры:

  • обеспечиваем свободный доступ к днищу транспортного средства;
  • затягиваем ручник на 2-3 щелчка;
  • находим контргайку регулировочного механизма, ослабляем её, используя отверстие в барабане тормозной системы;
  • начинаем заворачивать регулировочный винт, периодически проверяя натяжение тросика из салона;
  • если хода винта не хватает, чтобы натянуть трос как положено, он подлежит полной замене (эта операция намного сложней, так что может понадобиться помощь специалиста);
  • если рычаг ручника затягивается с нужным усилием, мы своего добились, но нужно ещё осуществить дополнительную проверку, пытаясь провернуть подвешенное колесо руками. Если это удаётся только на пределе усилий – значит, всё хорошо, и можно затягивать контргайку;
  • после этого полностью отпускаем рычаг стояночного тормоза и опять проверяем вращение подвешенного колеса мускульной силой рук – оно не должно подтормаживать (если это так – мы «перетянули» ручник, и нужно ещё раз отрегулировать ручник – немного его ослабить);
  • опускаем машину на землю (если использовался подъёмник или домкрат) и проверяем работоспособность СТ уже в реальных условиях – например, на крутой горке или подтормаживая на ходу.

Подготовка к работе

Сразу оговоримся: процедура подтягивания троса тормоза на Рено Сандеро не занимает много времени и требует минимум инструмента. Самое главное – аккуратно демонтировать пластиковые детали и кожухи, нечаянно их не повредив. Чтобы провести эту несложную процедуру, нам понадобится:

  • Ключ на 10;
  • Плоская отвертка;
  • Отвертка «звездочка» типа Т20.

Ключ должен быть рожковым, поскольку при работе будет крайне мало места для «маневра» и нужно, чтобы используемый инструмент был как можно более компактным, что хорошо заметно на видео. Отвертку желательно предварительно обмотать скотчем или изолентой.

Этот инструмент нужен, чтобы поддевать и без того хрупкие пластиковые детали, поэтому важно, чтобы острые металлические грани не царапали и ломали этот мягкий материал

Особое внимание стоит уделить очистке от грязи и пыли: если при разборке внутрь механизма нечаянно попадут инородные частицы, это может привести к выходу его из строя и неправильной работе

Основные признаки неисправности

Как подтянуть ручник на «Шевроле» или любом другом автомобиле? Определить неисправность данного элемента достаточно просто. Следует заехать передней частью на уклон. По правилам, стояночный тормоз должен удерживать машину под углом в 17 градусов.

Также допускается тест ручника и на абсолютно ровной поверхности. Так, следует затянуть рычаг до упора и включить передачу. Плавно отпуская сцепление, попытаться тронуться с места. Если это исправный ручник, вы почувствуете, что автомобиль будто прикован к земле. Сдвинуть его с места практически невозможно. Но если с затянутым ручником вы спокойно совершили движение, значит, тросик ослаб. Выход из ситуации – подтяжка стояночного тормоза.

Подобную диагностику следует производить раз в год или каждые 30 тысяч километров. Своевременная проверка элементов тормозной системы позволит избежать многих аварийных ситуаций.

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Основной этап

Если разборка тоннеля и подтяжка троса производится впервые, нужно иметь в виду, что пластик будет сниматься с трудом. Это значит, что придется приложить некоторые усилия, но не слишком большие, чтобы ничего не повредить.

Работа начинается со снятия центрального тоннеля. С торца, у ног задних пассажиров, нужно отыскать защитную крышку прямоугольной формы. Удалить ее можно, предварительно поддев плоской отверткой. Под крышечкой находится болт типа «звездочка», который легко откручивается при помощи отвертки, подготовленной на предыдущем этапе.

Открутив болт, можно снять сам тоннель. Делается это в два этапа. Для начала, его необходимо подвинуть назад, параллельно полу. При этом сам рычаг тормоза остается на месте, и сдвиг будет произведен относительно его. Вторым движением пластиковый кожух поднимается вверх и откладывается в сторону.

Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика. Поддев его плоской отверткой, необходимо удалить крышечку, чтобы добраться до натягивающей гайки троса тормоза.

Вкручивая его с помощью рожкового ключа, можно добиться того, что трос перестанет провисать, и будет приводить в действие быстрее. Не переходя к сборке, нужно при регулировке болта каждый раз проверять, правильно ли срабатывает ручник. Перебарщивать также не нужно: чрезмерный натяг троса приведет к преждевременному износу механизмов и слишком большому усилию, требуемому для его активации.

Сборка производится в порядке, обратном описанной процедуре. Главное – не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его.

Пошаговая инструкция

1. В салоне плоской отверткой открываем лючок на консоли сзади.

2. В лючке откручиваем болт крепления консоли под Torx T20.

3. Поднимаем ручник вверх и сдергиваем консоль с защелок движением к крышке багажника.

4. Снимаем консоль продевая ее через ручку ручника. Включите передачу если мешает рычаг МКПП.

5. Мы получили доступ к тросам и регулировочной гайке.

6. Отпускаем регулировочную гайку глубокой головкой на десять. Отпускаем на максимум, но не скручиваем гайку до конца.

7. Опускаем ручник и снимаем тросы. Их удерживает пластиковая защелка, раскрываем ее с помощью плоской отвертки.

8. Тросы еще удерживаются защелками. Сжимаем пальцами по бокам фиксаторы и выводим трос к заду автомобиля.

9. Далее нужна яма и домкрат.

10. Отпускаем колесные болты и поддомкрачиваем автомобиль.

11. Снимаем колесо и сбиваем колпачок с помощью молотка и плоской отвертки.

12. С помощью головки на тридцать откручиваем гайку крепления тормозного барабана. Если у вас нет гайковерта, устанавливайте колесо, ставьте машину на землю и срывайте гайку.

13. После откручивания гайки снимаем тормозной барабан.

Если у вас барабан не сильно изношен он демонтируется легко. Его нужно просто поджать отверткой и он выйдет.

Если барабан поджат колодками, то нужно использовать съемник.

14. С помощью кусачек извлекаем трос с зацепления с колодками. Оттягиваем пружину влево и выводим трос с зацепления.

15. Сжимаем по бокам ушки фиксатора и выводим трос из стальной защиты.

Защелки точно такие же как в салоне.

16. Разгибаем металлический кронштейн на балке и выводим трос вниз.

17. Вынимаем трос с двух защелок которые на баке.

Предварительно убедитесь что машина устойчиво стоит на домкрате и вы подложили упор на случай если она упадет с него.

18. Откручиваем гайку теплозащитного кожуха и отгибаем его чтобы получить доступ к еще одному держателю троса.

19. Вынимаем трос с держателя под теплозащитным кожухом.

20. Вынимаем трос с последнего держателя и все его больше ничего не удерживает.

Операция с тросом на правой стороне практически аналогична. Там не нужно снимать кожух, но нужно отсоединить трос ручника от топливных трубок (там простые пластиковые держатели).

21. Берем новые троса и заводим на свои места крепления. Вставляем сразу до щелчка там где они идут в салон, а затем по всем остальным держателям. Так же не забудьте вставить тросы в металлические кронштейны на балке и загнуть их обратно.

22. Проводим и защелкиваем трос в металлической защите.

23. Заводим трос в зацепление с колодкой.

24. Устанавливаем тормозные барабаны и закручиваем ступичные гайки.

Момент затяжки ступичных гаек большой, поэтому можно на вороток одеть трубу. Для затяжки ступичных гаек нужно ставить машину на колеса.

25. Зацепляем троса в салоне и убираем холостой ход при поднятии ручника. Убираем холостой ход закручивая гайку регулировки.

Это интересно: Где находится ёмкость бачка омывателя Рено Логан, как снять бачок

Диагностика ручного тормоза

Осуществление проверки работоспособности стояночного тормоза следует производить с периодичностью раз/месяц (некоторые автопроизводители ориентируют на показатель пробега – каждые 20-30 тысяч километров). Если вы чувствуете, что эффективность фиксации автомобиля ручником снизилась, ждать рекомендованного срока проведения обслуживания ручника не нужно.

При этом существует две распространённых методики диагностирования состояния ручного тормоза:

  • первый способ требует постановки автомашины на достаточно крутой склон (с градиентом от 15 градусов и более) и затянуть рычаг на последнее деление храповика. Если автомобиль при этом удерживается от самопроизвольного движения под действием силы тяжести – всё в порядке. Если нет – очевидно, что он утратил ту эффективность торможения, которая от него требуется, и вам нужно немедленно устранить причину неполной работоспособности ручника с последующей регулировкой или ремонтом механизма;
  • второй способ не требует наличия горки. Проверку можно и нужно осуществлять на горизонтальной поверхности. Для этого затягиваем рычаг на себя до упора, заводим мотор, включаем пониженную передачу (строго говоря – первую) и начинаем медленно и равномерно отпускать педаль сцепления. При полностью исправном ручном тормозе автомашина немного дёрнется, но заглохнет. В противном случае – начнёт движение, возможно, с меньшей скоростью, чем обычно. И тогда также придётся осуществлять натяжку тросика ручного тормоза.

Ощутимое снижение эффективности фиксации колёс ручником может быть вызвано следующими причинами:

  • ослабление натяжения тормозного тросика (характерное при длительной эксплуатации автомобиля без проведения обслуживания СТ, а также при злоупотреблении использованием стояночного тормоза при движении автомобиля);
  • тормозные накладки изношены сверх нормы;
  • зазор между колодками и барабаном увеличен.

Как видим, далеко не всегда ответственность за недостаточную эффективность торможения лежит на самом ручнике.

Перечислим, в каких случаях требуется проведение его регулировки:

  • после каждой замены колодок;
  • если выполнялись работы, связанные с регулировкой тормозных колодок;
  • при выполнении операции замены дисков/барабанов;
  • если свободный ход рычага СТ увеличился настолько, что захватывает все зубцы, вплоть до десятого;
  • после замены тросика и/или других компонентов привода ручного тормоза.

В принципе операция регулировки натяжения тросика несложна, и если у вас нет ни времени, ни желания обращаться в автосервис, выполнить её можно и самостоятельно, даже при отсутствии навыков выполнения подобной работы.

Правда, есть здесь и объективные трудности. Связаны они с тем, что такая операция должна проводиться с соблюдением мер безопасности, поскольку нужен полный доступ к днищу машины. Нелишним будет перед выполнением регулировки заглянуть в руководство пользователя, чтобы изучить особенности конструкции стояночного тормоза в приводной его части.

Функции стояночного тормоза

Само название этого механизма говорит о его предназначении – блокировке колёс с целью обеспечения их фиксации касательно направления поступательного движения автомашины, включая случаи стоянки авто на поверхностях с градиентным уклоном.

Перечислим основные функции ручника:

  • обеспечение неподвижности автомобиля во время его стоянки на горизонтальных и наклонных поверхностях;
  • помощь основной тормозной системе автомашины во время экстренного торможения;
  • осуществление манёвров во время движения ТС (при наличии соответствующих навыков);
  • замена основному тормозу при его поломке.

Разумеется, злоупотребление ручным тормозом недопустимо (имеется в виду его использования в качестве замены или дополнения к основному тормозному механизму). Всё-таки его основная задача – это фиксация машины во время её стоянки. Отметим, что сильно натянутый тросик – далеко не всегда благо. Если во время движения автомашины попытаться затормозить ручником – скорее всего, она уйдёт в занос.

Рассмотрим устройство стояночного тормоза и принцип его функционирования. СТ состоит из трёх относительно самостоятельных блоков:

  • механического привода;
  • блока управления;
  • исполнительного устройства.

Привод представляет собой металлический тросик, который тянется от рукоятки ручника до исполнительных механизмов. Именно тросик передаёт усилие от затягивания рычага на тормозные колодки. При этом регулировка ручного тормоза, вернее, степени его натяжения, осуществляется с помощью коромысла, которое также отвечает за разделение усилий на каждое из колёс.

В качестве исполнительного устройства выступают те же тормозные колодки, которые задействуются и при нажатии тормозной педали. Сделано это ради упрощения тормозной системы, для которой надёжность – один из первостепенных факторов. Да и обслуживать автомобиль намного легче при частично совмещённом тормозном механизме.

Стояночный тормоз активируется с помощью рычага, установленного в салоне в районе центрального тоннеля. Он оснащён храповиком, который и осуществляет натяжение тросика на нужную величину. При затягивании исправного ручника на панели приборов загорится отдельная лампочка, сигнализирующая о том, что автомобиль подторможен. На некоторых моделях авто при попытке начать движение с включенным стояночным тормозом водитель будет предупреждён звуковым сигналом, что практически исключает возможность растянуть тросик из-за забывчивости автовладельца.

Особенности регулировки ручного тормоза Рено Логан

Вся регулировка натяжения троса ручного тормоза сводится к вращению самоконтрящейся гайки. Вращение по часовой стрелке вызывает натяжку троса, соответственно уменьшается количество щелчков рычага. Вращаем гайку против часовой – трос ослабляется. Результатом регулировки троса должна стать эффективная работа ручника, т.е. уверенная фиксация авто на уклоне до 30% при 5 – 6 щелчках рычага.

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях. Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

  • При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
  • В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Подведем итоги

После того, как регулировка стояночного тормоза выполнена, приступаем к проверке системы в действии. Для этой цели отыскиваем наклонный участок дороги, где располагаем автомобиль, зафиксировав его стояночным тормозом Рено Логан. При этом рычаг переключения ступеней трансмиссии должен пребывать в нейтральной позиции. Если все действия исполнены корректно, то автомобиль не будет скатываться. Когда наблюдается подвижность авто, снова прибегаем к указанной процедуре регулировки с целью достижения требуемого эффекта.

Раньше мне ручник подтягивал знакомый мастер (заодно с другими операциями), но на прошлой неделе мне сообщили, что это делается очень просто (правда, говорили о другой машине). Я решил поднять инфу и оказалось всё очень просто!

У меня ручник поднимался на 7-8 щелчков, и уже плоховато держал. Я бы и не заметил этого, если бы не сказал знакомый, которого я подвозил. Оказывается, рекомендуемое значение 5-6 щелчков (обычно 6, но если колеса не схватывают, то уменьшают до 5)!

Порядок действий:1) На облицовке тоннеля около пепельницы есть заглушка: вскрываем её (отгибаем сверху ножом).

2) Ключом Torx T20 (“звёздочка”) откручиваем саморез (у меня саморез оказался уже вытащен ранее).

3) Сдвигая и поднимая облицовку, снимаем её полностью (здесь терпение проявляем…).

4) Под ручником обнаруживаем черный пластиковый элемент, сдвигаем его вперед (в сторону печки).

5) Обнаруживаем гайку, которую крутим по часовой стрелке на пол-оборота. Если у вас есть трубочка (глубокий торцевой ключ), то быстро получится. Если у вас только рожковый ключ, то будет заметно дольше (мало места для поворота). После каждого полу-оборота проверяем количество щелчков.

Нужно добиться того, чтобы при отпущенной рукояти колёса свободно вращались. И в то же время, ручной тормоз должен фиксировать автомобиль на склоне с углом 25 градусов.

Если затянуть ручник слишком сильно, то даже при отпущенном ручнике могут прихватываться задние колеса! Ослабить натяжение троса в ходе настройки не получится, т.к. самоконтрящаяся гайка при повороте против часовой стрелки не откручивается!

Некоторые стараются настроить ход рукояти до 4 щелчков, чтобы подтягивать ручной тормоз реже. Но затем идут жалобы, что задние колеса прихватываются.

6) После окончания регулировки в обратном порядке восстанавливаем прежний облик салона.

PS: комментаторы сообщили, что облицовку (“бороду”) можно не снимать — поможет трубчатый ключ на 10 (головка длинная, не менее 2 см).

Цена вопроса: 0 ₽ Пробег: 58000 км

Добавить комментарий

Для отправки комментария вам необходимо авторизоваться.
