Какие критерии выбора учитывать?

Перед тем, как покупать масляный фильтр следует установить его тип, который подходит для вашего мотора. Для большей уверенности в правильности выбора следует воспользоваться справочником, в котором указан артикул и определены нормы, допуски и технические условия для каждого конкретного фильтрующего элемента, и его принадлежность к определенной модели авто.

В случае с Логан рекомендуется применять только оригинальные элементы, имеющие определенный артикул, которые позволят обеспечить надежную очистку масла в процессе эксплуатации мотора. Частыми являются случаи, когда владельцы Логанов пренебрегали рекомендациями устанавливать качественные фильтры, что неоднократно приводило к преждевременному износу мотора или его поломке. Далее – дорогостоящий капитальный ремонт.

Конструкция фильтра для машин Рено Логан 1.4 и соответственно Рено Логан 1.6 представляет собой отдельный корпус, выполненный из сплава легких металлов. Внутренняя часть корпуса имеет цилиндрический бумажный фильтрующий элемент, в который интегрирован редукционный клапан для возможности регуляции масляного потока. Такая конструкция позволяет снизить сопротивление не разогретого масла при эксплуатации автомобиля в холодный период. Неоригинальные фильтры отличаются конструктивным решением, не позволяющим обеспечить прохождение масляного потока через элемент в достаточном объеме. Это неизбежно ведет к масляному голоданию после запуска и повышенному износу деталей трения в моторе. Наиболее отчетливо это проявляется при использовании некачественного фильтра в модели Рено Логан 1.4.

Выбор масел

Теперь к вопросу о том, какое масло заливать в двигатель французского автомобиля «Рено Логан». Согласно рекомендации самого автопроизводителя, под их машины оптимально подходит масло производства фирмы Elf. Они тесно сотрудничают между собой, потому в руководствах по эксплуатации указывается только эта жидкость. Как говорят сами автопроизводители из Франции, это масло для «Рено Логан» обеспечивает оптимальную работу, эффективно смазывает все трущиеся детали и предотвращает преждевременный износ двигателя.

Основными рекомендациями для этого авто считаются два масла от Elf из серии Evolution:

  • SXR 5W40;
  • SXR 5W30.

Также востребованными считаются:

  • Turbo Diesel 10W40;
  • Competition ST 10W40;
  • Solaris RNX 5W30;
  • Excellium LDX 5W40 и пр.

В линейке моторных масел у Elf присутствуют универсальные смазки, жидкости, ориентированные под конкретные двигатели, а также отдельные серии для автоматических и механических коробок передач.

Если спросить у владельцев таких машин о том, какое масло они используют, то большинство склоняется к тому, что рекомендации «Рено» правильные, и с этими маслами двигатель работает хорошо. Есть опыт и неудачных замен масел.

Что касается вида масла, то здесь выбирают среди 2 вариантов.

  1. Полусинтетика. Его лучше использовать на авто, пробег которых составляет уже более 100 тысяч километров. Его более густая консистенция позволяет предотвращать утечки через изношенные прокладки и сальники. Хорошо подходит на зиму, поскольку легко запускает мотор при низкой температуре.
  2. Синтетика. Подойдёт для более свежих авто. Синтетические смазки рекомендуют использовать на всех современных автомобилях и их двигателях. Большая текучесть и стабильность физико-химических характеристик гарантирует защиту от перегревов, износа и морозов.

Потому ориентируйтесь на возраст и пробег вашего «Рено Логан» при выборе между синтетикой и полусинтетикой. Только учтите, что при смене масла обязательно параллельно меняют:

  • масляный фильтр;
  • прокладку для сливной пробки (выполнена из меди).

Это позволит двигателю работать лучше со свежим маслом и предотвратит нежелательные утечки смазывающей жидкости.

Объём заливаемого масла и его проверка

Если отталкиваться от официальной заводской инструкции, то количество заливаемого в мотор масла зависит от количества клапанов на двигателях и их объёма. Потому ориентируйтесь исходя из следующих данных:

  • для моторов «Рено Логан» с 16 клапанами объёмом 1,6 л. требуется 4,5 литра смазки;
  • если это мотор на 1,4 и 1,6 литра с 8 клапанами, тогда подготовьте минимум 3,35 литра смазывающей жидкости.

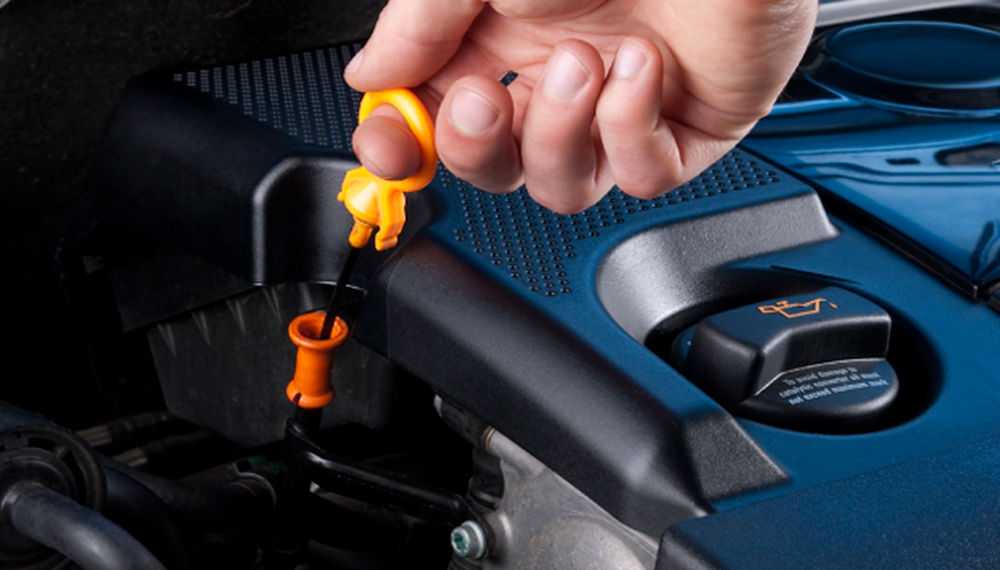

Уровень проверяется с профилактической целью в период эксплуатации автомобиля. Некоторые делают это почти каждый день, другие определяют по щупу уровень масла в двигателе только раз в месяц, а то и реже. Каждый автовладелец обязан следить за тем, какой уровень масла в его двигателе. Он должен быть всегда на оптимальном значении, что гарантирует эффективную смазку всех компонентов.

Если масло в моторе «Рено Логан» начнёт подтекать, уровень постепенно упадёт. Это следует обязательно проверить. Почти каждый автомобилист знает, как это делается. Нужно достать щуп, протереть его насухо, вставить обратно, прокрутить немного и вытянуть. Ориентируясь по отметкам «Мин» и «Макс», а также по следам масла на щупе, вы увидите, сколько его в моторе и не требуется ли доливать смазку.

Также можете раз в 2 – 3 месяца при активной эксплуатации машины брать щупом несколько капель масла и капать их на белую ткань или бумагу. Так вы увидите, есть ли какие-то лишние частицы, насколько масло чистое и не изменился ли его цвет. Подобные изменения говорят о преждевременном износе смазки, которую следует поменять.

Только учитывайте, что потеря смазкой её физико-химических свойств раньше срока говорит о наличии некоторых проблем в самом двигателе. Потому прежде чем заливать несколько литров новой смазки, рекомендуется проверить состояние силового агрегата на предмет неисправностей. Иначе с новым маслом произойдёт то же самое.

Порядок замены масла в автомобиле Renault Logan 1.6:

  1. Отвинтить крышку горловины для заливки масла.
  2. Подставить емкость для старого масла.
  3. Снять защиту двигателя на шестнадцати клапанном К4М 1.6 (на восьми клапанных моделях ДВС можно не снимать защиту).
  4. Открутить сливную пробку (квадрат на 9), не выроните ее при этом в ёмкость с маслом. Все работы с отработанным масло необходимо производить в защитных резиновых перчатках.
  5. Дождитесь максимального слива масла.
  6. В это время открутите старый масляный фильтр (можно воспользоваться специальным съемником, продается в любых магазинах). Можно открутить фильтр рукой, особенно, если навернуть на корпус фильтра тонкой наждачной бумаги.
  7. Перед установкой масляного фильтра смажьте уплотнительное кольцо и резьбу свежим маслом
  8. Установите новый фильтр в корпус и прикрутите его на место. Затяните резьбу только усилием руки, без использования инструментов.
  9. Установите новую прокладку сливной пробки (код 1026 5505R) на пробку, и закрутите пробку.
  10. Залейте новое масло.
  11. Уровень масла должен быть чуть ниже отметки “MAX”.
  12. Не забудьте закрутить крышку горловины для заливки масла.
  13. Даем двигателю поработать на холостых оборотах 5 минут, выключаем и проверяем уровень масла.
  14. Уровень масла должен быть чуть выше середины между отметками “MIN” и “MAX”.
  15. Осмотрите места установки фильтра и сливной пробки на предмет протечки, если все в норме устанавливаем защиту двигателя. Если обнаружены протечки, подтяните резьбу потуже.
  16. Для удобства контроля качества масла и состояния ДВС, советуем отмечать пробег при каждой замене масла.

Перед заливкой свежего масла, можно промыть двигатель маслом той же марки. Для этого нужно залить один литр масла, запустить двигатель и дать ему поработать несколько минут, затем выключить двигатель и слить масло. Промывку следует проводить со старым фильтром, так как, в этом случае, вымываемые частицы нагара и взвесь металлической пудры будет удалена вместе со старым фильтром.

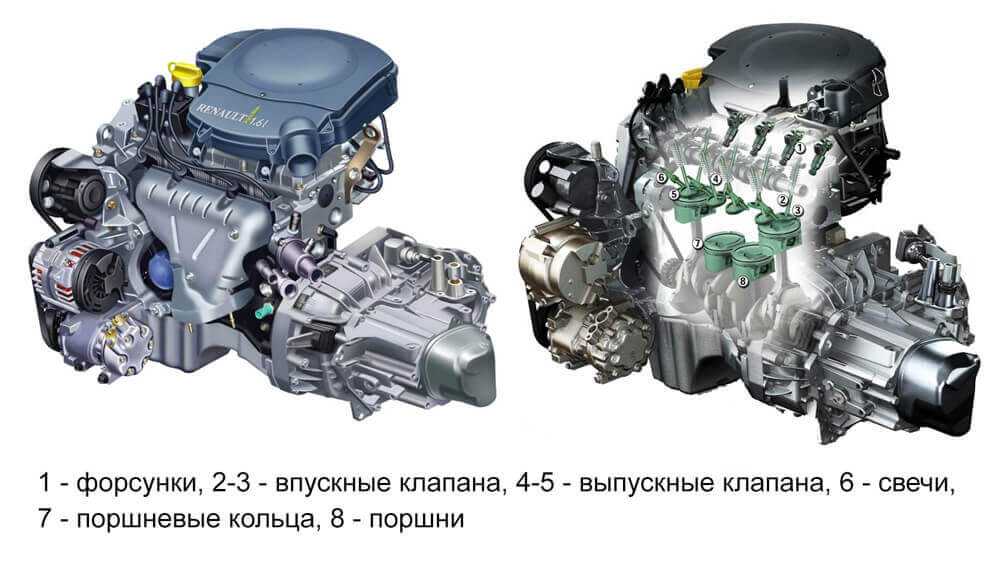

Конструкция силового агрегата Рено K7M

Этот мотор прост и незатейлив, ведь его устройство уходит своими корнями в восьмидесятые годы прошлого века, поэтому для своего объема и мощности он довольно прожорлив и досаждает владельцам излишней шумностью и вибрациями. От своего 1.4 литрового собрата с индексом K7J он отличается большим ходом поршня и соответственно увеличенным рабочим объемом.

Агрегат типа SОНС 8v представляет собой рядный 4-цилиндровый монолитный чугунный блок с алюминиевой головкой, который изобилует архаичными конструкторскими решениями вроде привода клапанов коромыслами и регулировкой их зазоров болтами. Механизм ГРМ ременной, распредвал один, впрыск распределенный, а о хоть каких-то современных примочках типа фазорегуляторов или гидрокомпенсаторов речь здесь естественно не идет.

Хорошие неоригинальные фильтры: артикулы, цена

Технические характеристики (размер):

  • наружный диаметр: 83,8 мм;
  • винтовая резьба: M20x1,5;
  • внутренний диаметр: 69,4 мм.
Артикул (фильтр масляный)     Цена в рублях
W 811/80 PH6811 H13W01 От 490 – 530
LC-331 TF 24 C-1016 От 490 – 530
LS489A CMZ11431 PF4076 (Рено Логан 2) От 490 – 530
ADS72101 COF100119S W811/80 От 490 – 530
451103316 OF 1101 HU 7001 x От 490 – 530
OP617 (Рено Логан 2) H13W01 1ECO076 От 490 – 530
N1310510 E825H D265 10498 (Рено Логан 2) От 490 – 530
DO 324 PH6811 (Рено Логан 2) C-1016 От 490 – 530
PF4076 EOF251 CMZ11431 От 490 – 530
LS489A ADS72101 OX 351D От 490 – 530
0 451 103 316 OX 351D 10-04-498 От 490 – 530
*цены указаны состоянием на июль 2019 года

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации.  По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.

Последовательность работ для замены масла и фильтра на двигателе Рено Логан с двигателем К4М объемом 1,6 л

1. Прогреваем двигатель до температуры 60-90 градусов, чтобы масло стало более жидким. Кроме того, при работе коленчатого вала со дна картера будет поднята накопившаяся там взвесь, которая удаляется при сливе масла.

2. Ставим автомобиль на подъемник (эстакаду) или яму.

3. Откручиваем пробку маслоналивной горловины, расположенной с левой стороны сверху ДВС.

4. Снимаем защиту мотора. Сначала ключом на 10 откручиваем 4 передних болта и только потом 2 задних. Спереди защита двигателя размещается на подрамнике и поэтому при откручивании передних болтов снять защиту мотора удобнее.

Масло можно слить и без снятия защиты, эта процедура позволит получить доступ к масляному фильтру и исключит попадание незначительного количества моторного масла на защиту картера.

5. Берем четырехгранник с размером грани 8х8 мм, ставим емкость для отработанного масла под сливной пробкой и откручиваем ее.

Температура масла составляет порядка 90 градусов, поэтому есть риск получить ожог. Перед тем как снимете пробку, приготовьтесь резко убрать руку с инструментом.

6. Когда масло сольется в емкость, снимаем масляный фильтр. Для этого берем инструмент, например, специальную головку, надевающуюся на фильтр и имеющую сверху гайку под рожковый ключ на 22, и откручиваем его.

Специальная головка для снятия масляных фильтров с двигателей Рено подходит только для оригинальных фильтров.

Масляный фильтр располагается на ДВС в передней его части чуть выше компрессора. Получить доступ к нему можно двумя способами:

снизу, сняв защиту картера мотора;

сверху, предварительно сняв защиту топливной рампы (крепится 2 гайками на 13 и для откручивания необходим удлинитель головки на 13).

Откручивая фильтр против часовой стрелки, в самом конце наклоните его вниз, чтобы не пролить масло, находящееся в нем.

7. Установите новый фильтр, предварительно выполнив следующие действия:

  • проверьте посадочное место под резиновый уплотнитель фильтра на предмет отсутствия остатков старой прокладки (в случае если их не удалить, то не будет обеспечена герметичность установки нового фильтра и из-под него будет капать масло);
  • протрите посадочное место ветошью;
  • налейте моторное масло для насыщения фильтрующего элемента;
  • смажьте маслом резинку на фильтре (чтобы при установке фильтра резиновая прокладка села на место ровно).

Чтобы резинку не выдавило, фильтр закручивают руками максимально плотно.

Фильтр лучше покупать оригинальный. При своей относительно невысокой цене качество оригинального фильтра очень высокое. Номенклатурный номер фильтра – 7700274177.

8. Замените прокладку на сливной пробке и закрутите ее на место, предварительно вытерев ветошью подтеки масла на картере. Прокладку лучше использовать фирмы Sasic. Ее номенклатурный номер 4001073.

Ещё кое-что полезное для Вас:

  • Можно ли смешивать моторные масла синтетику и полусинтетику и от разных производителей?
  • Почему трясется кузов Рено Логан при наборе скорости и на холостых оборотах ?
  • Как устранить течь корпуса термостата Рено Логан?

Видео: Замена масла на двигателе РЕНО

9. Установите защиту картера мотора (сначала наживите задние болты).

10. Разместите автомобиль на ровной поверхности, чтобы было удобно работать в подкапотном пространстве.

11. Залейте сначала 4 литра моторного масла и затем долейте по уровню на щупе чуть выше середины двух меток.

12. Закройте заливное отверстие крышкой.

13. Через 5 минут запустите двигатель и как только датчик давления масла погаснет, заглушите ДВС.

14. Дайте отстояться мотору минут 10, чтобы масло стекло в картер, и долейте масло до середины уровня между двумя метками на щупе.

15. Утилизируйте отработанное моторное масло и старый масляный фильтр в специально отведенное место.

Периодичность замены

Для начала определим, новый автомобиль или нет. Для новых авто, только недавно приобретённых в салоне с нулевым пробегом, действует рекомендация производителя о необходимости через 3 тысячи километров поменять смазочную жидкость в моторе. За это время машина проходит период обкатки. Если обкатка уже прошла на «Renault Logan», тогда отталкивайтесь от типа вашего двигателя. У нас эти автомобили доступны с двумя моторами:

  • дизельными;
  • бензиновыми.

У них есть свои отличительные особенности не только по типу используемого горючего, но и по требованиям к замене масла. То, насколько часто придётся менять в двигателе «Рено Логан» старое масло на новое, зависит от самого мотора.

Теперь объясним, чем дизельный силовой агрегат отличается от бензинового.

  1. Для бензиновых моторов рекомендуемая периодичность замены составляет 15 тысяч километров. Если вы в течение года не накатываете такого расстояния, тогда замену осуществляйте раз в год.
  2. В дизельном двигателе «Рено Логан» масло нужно обязательно менять примерно через 10 тысяч километров пробега. Но, как и в случае с бензиновым мотором, замена осуществляется и раз в год, если нужный километраж не был пройден.

Замена

Необходимые материалы, инструменты: съемник, головка на «14», тара для слива отработки, ветошь. Перед сменой моторного масла прогрейте ДВС в течение нескольких минут.

Процесс состоит из следующих этапов:

  • установка машины над смотровым каналом;
  • выкручивание пробки заливной горловины;
  • демонтаж металлической защиты поддона картера;

  • слив моторного масла в подготовленную пустую емкость;
  • открутить МФ специальным ключом — съемником;

  • установка нового очистителя;
  • монтаж металлической защиты поддона картера;
  • заливка моторного масла в заливную горловину (3.5 литра);

  • закрытие капота;
  • запуск силового агрегата;
  • проверка уровня масла в ДВС.

На этом процесс замены МФ своими руками завершен. Плановая профилактика через 20 – 25 тыс. км. При условии использования моторного масла на синтетической основе, ресурс замены можно увеличить на несколько тысяч.

Доступ к МФ из-под днища транспортного средства, а также, через верх моторного отсека. Выбирайте наиболее приемлемый для вас вариант проведения профилактики, диагностики. Параллельно проверьте состояние топливного очистителя, установите новый по мере необходимости.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них
